H3C Switch 简易 Eth-Trunk & QinQ

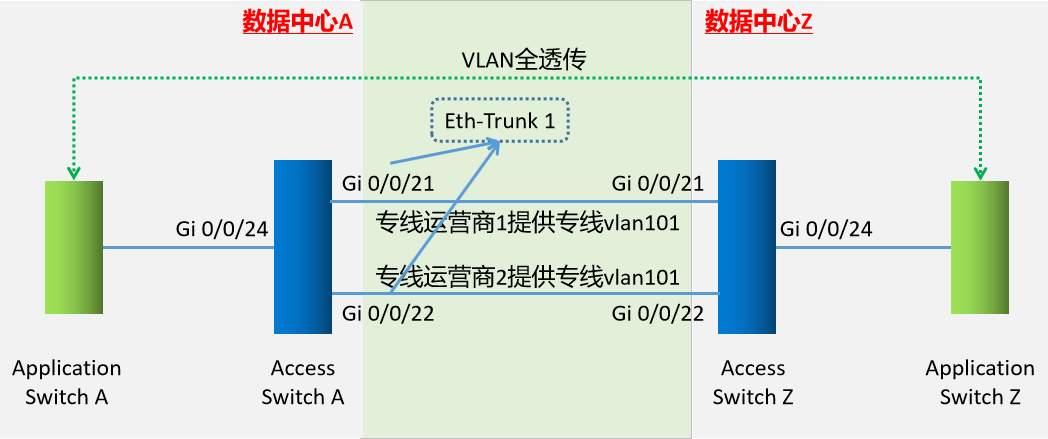

1. 背景与需求

数据中心A、Z两台Application Switch间，需全透传4096个VLAN；

当前数据中心A、Z两台Access Switch间，专线供应商网络可用率低，所以准备了2个不同供应商的单VLAN专线；

当前Access Switch A&Z为： H3C  S5560S-28P-EI  ；

H3C  S5560S-28P-EI   的21、22、23、24均为Combo口，本次均使用光纤互联switch。

2. 启用Combo接口为Fiber

interface GigabitEthernet 0/0/21
　　combo-port fiber                 # Combo为SPF光纤口
　　undo shutdown                  # 启用接口

interface GigabitEthernet 0/0/22
　　combo-port fiber
　　undo shutdown

interface GigabitEthernet 0/0/24
　　combo-port fiber
　　undo shutdown

3. AccessSwitch上连接口配置Eth-Trunk

interface Eth-Trunk 1
　　description  upstream-link-to-IDC-Z
　　port link-type trunk
　　port trunk allow-pass vlan 101     # 供应商提供的链路VLAN为101，如”背景与需求”中描述

interface GigabitEthernet 0/0/21
　　Eth-Trunk 1

interface GigabitEthernet 0/0/22
　　Eth-Trunk 1

4. AccessSwitch下连接口配置QinQ

interface GigabitEthernet 0/0/24
　　duplex full
　　port link-type dot1q-tunnel
　　port default vlan 101     # 供应商提供的链路VLAN为101，如”背景与需求”中描述

5. AccessSwitch其他配置

# enable snmp service

snmp-agent community read  <your-snmp-cummunity-name>

# disable http management

http server disable
http sec disable

# 检查上连光口收发光功率

display transceiver interface GigabitEthernet 0/0/21
display transceiver interface GigabitEthernet 0/0/22

# 创建Local管理用户

rsa local-key-pair create
local-user  < your-loginuser > password cipher < your-loginuser’s-password >
local-user < your-loginuser > service-type telnet
local-user < your-loginuser >
privilege level 3
user-interface vty 0 4
authentication-mode aaa

# 配置管理接口 / VLAN / ACL

<过程略>
