halcon-get_domain获取图像的区域

在HDevelop中




read_image (Image, 'D:/bb/tu/ma.jpg')
rgb1_to_gray(Image,Image1)
get_domain (Image1, Domain)
*获取图像的区域
*参数1:原图像
*参数2：保存区域

get_region_points (Domain, Rows, Columns)
*返回区域或图像的坐标信息
*参数1：区域或图像
*参数2：保存的行坐标信息
*参数3：保存的列坐标信息

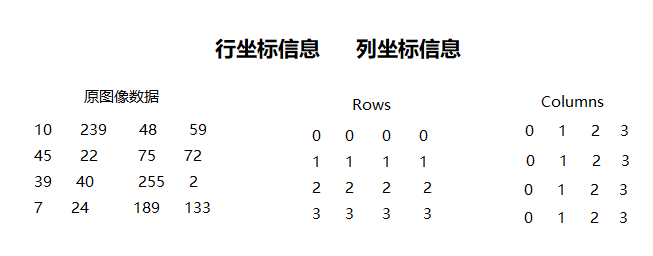

*参数2和参数3的数据信息的意思看下图

get_image_size (Image1, Width, Height)
gen_image_const (Image2, 'byte', Width, Height)
*创建一个空图像
*参数1：创建的新的图像矩阵
*参数2：数据类型，默认值：'byte'->看 https://www.cnblogs.com/liming19680104/p/15890242.html
*参数3：图像宽度，默认值: 512
*参数4：图像高度，默认值: 512

get_grayval (Image1, Rows, Columns, Grayval)
*获取图像的像素值
*参数1：原图像
*参数2：行坐标数组
*参数3：列坐标数组
*参数4：保存像素值--数组


set_grayval (Image2, Rows, Columns, Grayval)
*设置修改图像中的像素值
*参数1：要修改的图像
*参数2：行坐标数组
*参数3：列坐标数组
*参数4：要使用的值--数组


******下面给坐标(9,127)加个黑点*******
index:=9*Width+127
*计算坐标在数组中的序号

Grayval[index]:=0
*修改像素值数组中的值

set_grayval(Image2, Rows, Columns, Grayval)

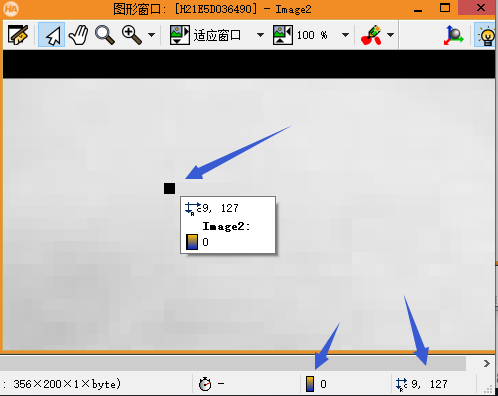

*修改图像中的值--看下面图

************************************************


dev_display(Image2)











在QtCreator中


  HObject  ho_Image, ho_Image1, ho_Domain, ho_Image2;
  HTuple  hv_Rows, hv_Columns, hv_Width, hv_Height;
  HTuple  hv_Grayval, hv_index,WindowHandle;

  ReadImage(&ho_Image, "D:/bb/tu/ma.jpg");
  Rgb1ToGray(ho_Image, &ho_Image1);
  GetDomain(ho_Image1, &ho_Domain);
  //获取图像的区域
  //参数1:原图像
  //参数2：保存区域

  GetRegionPoints(ho_Domain, &hv_Rows, &hv_Columns);
  //返回区域或图像坐标信息
  //参数1：区域或图像
  //参数2：保存的行坐标信息
  //参数3：保存的列坐标信息
  //参数2和参数3的数据信息的意思看下图

  GetImageSize(ho_Image1, &hv_Width, &hv_Height);
  GenImageConst(&ho_Image2, "byte", hv_Width, hv_Height);
  //创建一个空图像
  //参数1：创建的新的图像矩阵
  //参数2：数据类型，默认值：'byte'->看 https://www.cnblogs.com/liming19680104/p/15890242.html
  //参数3：图像宽度，默认值: 512
  //参数4：图像高度，默认值: 512

  GetGrayval(ho_Image1, hv_Rows, hv_Columns, &hv_Grayval);
  //获取图像的像素值
  //参数1：原图像
  //参数2：行坐标数组
  //参数3：列坐标数组
  //参数4：保存像素值--数组

  SetGrayval(ho_Image2, hv_Rows, hv_Columns, hv_Grayval);
  //设置修改图像中的像素值
  //参数1：要修改的图像
  //参数2：行坐标数组
  //参数3：列坐标数组
  //参数4：要使用的值--数组


  //*****下面给坐标(9,127)加个黑点*******
  hv_index = (9*hv_Width)+127;
  //计算坐标在数组中的序号

  hv_Grayval[hv_index] = 0;
  //修改像素值数组中的值

  SetGrayval(ho_Image2, hv_Rows, hv_Columns, hv_Grayval);

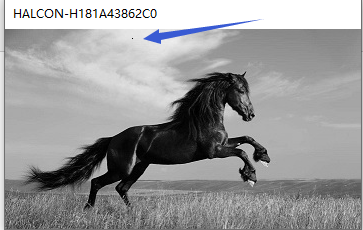

  //修改图像中的值--看下面图

  //***********************************************


    SetWindowAttr("background_color","black");
   OpenWindow(50,50,hv_Width,hv_Height,0,"visible","",&WindowHandle);
   DispObj(ho_Image2, WindowHandle);
