SPI协议

SPI


 SPI（Serial Peripheral Interface，串行外围设备接口）通讯协议，是 Motorola 公司提出的一种同步串行接口技术，是一种高速、全双工、同步通信总线，是常用的也是较为重要的通讯协议之一。


SPI物理层



一主一从spi通讯



  spi有四根线，SCK，时钟线，MOSI（Master Output Slave Input)，MISO，CS选通，可以选择slave。

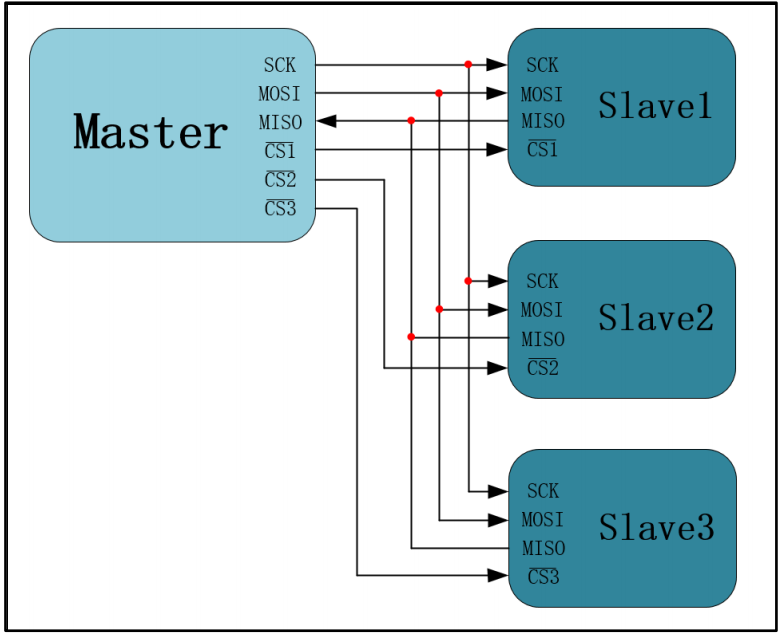

一主多从spi通讯

   这是从机并行的连接方式，还有串行的，这里不列举了。



SPI协议层

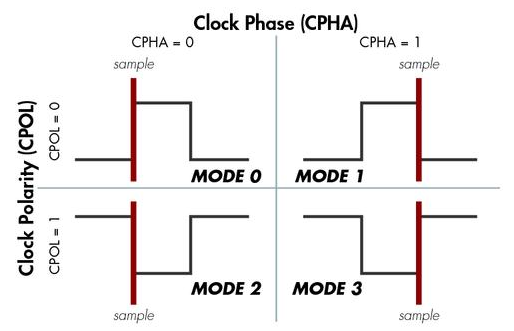

  CPIO和CPHA把SPI分成了4种模式，CPIO是代表空闲态时钟是1还是0，CPHA代表是上边沿还是下边沿采样，图里面的MODE0和MODE3较为常用。


   以模式0举例，未开始是SCK=0，在上边沿采样D7（需要说明的是SPI传输数据LSB和MSB都可，8位和16位皆可）

   标号1处，CS_N 信号线由高变低，是 SPI 通讯的起始信号；标号6处，CS_N 信号由低变高，是 SPI 通讯的 停止信号。
