Dolphin Scheduler学习

前言

基于3.2.2-release版本

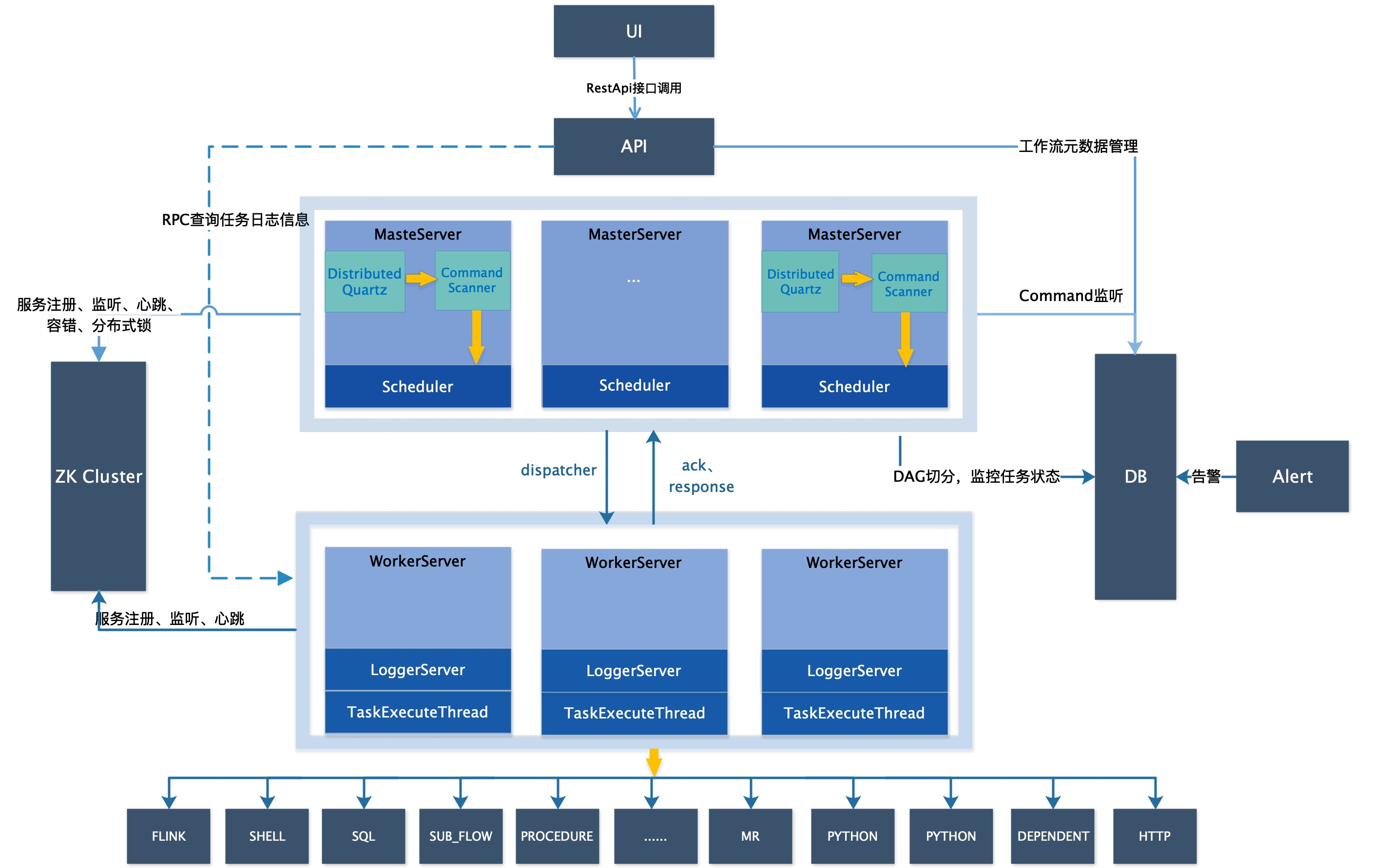

架构图

DS的架构图貌似年久失修，和代码已经有一些偏差了，不过还是可以用作参考。

官方文档：Dolphin Scheduler 系统架构设计

Master Worker之间的服务发现

DS抽象了一个Registry作为Master和Worker节点统一的注册处，提供如下核心能力：

1. putEphemeral(path, value)：向某个path写入值，临时写入，写入节点down掉后删除
2. put(path, value, deleteOnDisconnected)：上一个的通用版本
3. get(path)：获取写入值
4. subscribe(path, listener)：监听某一个path下的数据增删改查
5. addConnectionListener(listener)：监听到注册处的连接，重连、断开等都有回调
6. ...

基本可以看出，这API是针对Zookeeper定的，Registry作为一个通用接口，项目中提供了几种不同的SPI实现：

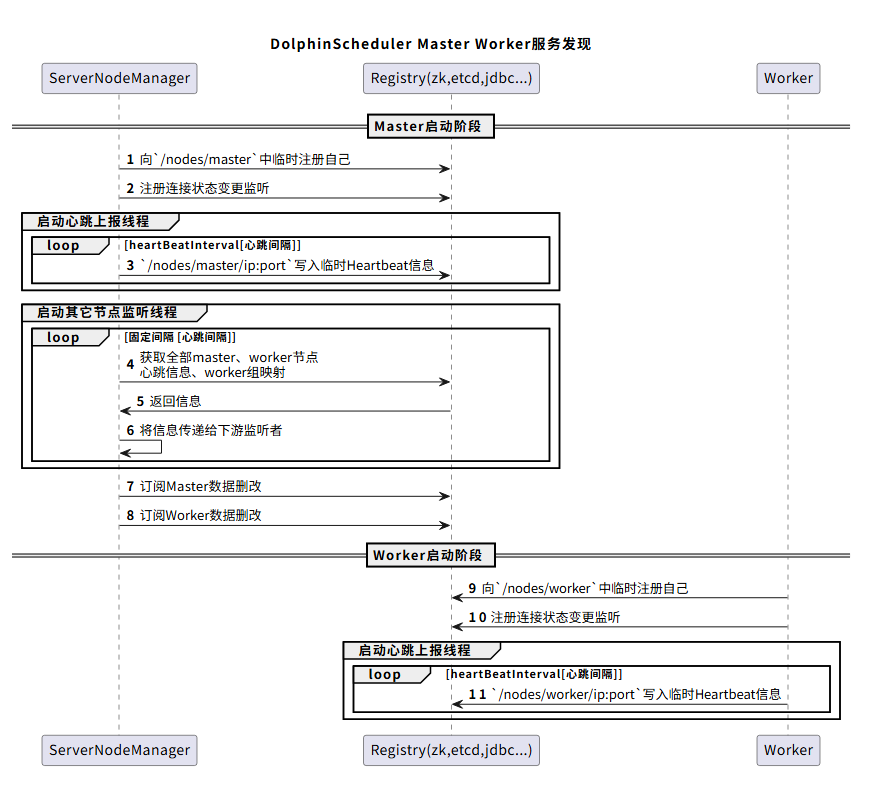

Master和Worker启动时的数据流图如下：

Master如何调度任务

DS中的任务有如下角色：

• Process：即整个DAG，是定时调度的基本单元
• Task：任务，工作流中的一个单独节点，是任务分派的基本单元，也是Worker执行的东西

它们又被拆分成定义（Definition）和实例（Instance），定义表保存了DAG和任务的基本属性，实例则是它们实际的运行记录。

DS可以看作一个分布式定时任务调度框架，只不过它调度的任务是一个大型的DAG，DAG中每个节点都需要被分派到不同的Worker节点上，这些节点可能具有某种程度的并行（考虑DAG的拓扑排序中先后顺序可被调换的那些）

引入两个概念：

• Schedule：基于cron触发定时任务
• Dispatch：执行定时任务时，将DAG的Task节点分发到Worker上

Schedule：从Cron到DAG调度

DS中定义了scheduler-plugin来定义一套标准的调度器API，且默认提供了基于quartz的去中心化分布式定时任务框架实现的scheduler。

scheduler-api定义了如下功能：

1. insertOrUpdateScheduleTask：插入或更新调度任务
2. deleteScheduleTask：删除调度任务

下图是DS中任务调度的时序图：

DS并非直接等待Scheduler调度后就直接进行任务分派，Scheduler调度Master后只是执行一个非常轻量的Command创建功能，Command相当于一个队列，它保存了所有立即要进行执行的DAG，Master中有守护线程不断地扫描Command执行拆分。

Dispatch：DAG中的Task分派

1. 每一个Master在启动时都会启动一个MasterSchedulerBootstrap，负责不间断的扫描Command

   Master之间貌似通过slotNumber和Command求余，让不同的Master之间处理的Command不相干，从而实现无锁化。slot也是服务发现板块中Master注册到注册中心里的一个属性，目前还不知道如何保证failover时slot变更和扫描command之间的原子性，否则在slot信息变动时可能会重复调度。

2. 扫描到command后，为每一个command创建一个WorkflowExecuteRunnable，其中封装了任务调度的逻辑

3. 异步启动工作流，并注册超时检查

4. 拆分DAG中的Task，为每一个Task创建TaskInstance

5. 不断的取出无前置节点，或前置节点已经完成的Task，放置到standByTask中，并使用某种负载均衡策略（默认low weight），向worker调用rpc分派任务

6. 一旦worker报告任务状态（反向rpc），重新执行5，直到DAG中所有Task都完成

如何Failover

DS的插件(SPI)如何实现

RPC是如何实现的
