CISCO 三层交换通过路由器连接internet



网段

VLAN1 192.168.1.0/24

VLAN2 192.168.2.0/24

VLAN3 192.168.3.0/24

INTERNET 10.0.0.0/24

实验环境

windown10

PacketTracer6

实验目的

VLAN1/VLAN2/VLAN3 互访

VLAN1/VLAN2跨网段和10.0.0.0网段通讯

实验牵扯技术

VLAN间路由

三层交换

静态路由

干道链路



首先配置ip地址 要养好习惯

 不一一列举







地址配置完成  下一步 交换机sw0  sw1  创建vlan2  把接口0/13-24 添加到vlan2  vlan1是默认所有不用创建  这里列举一个

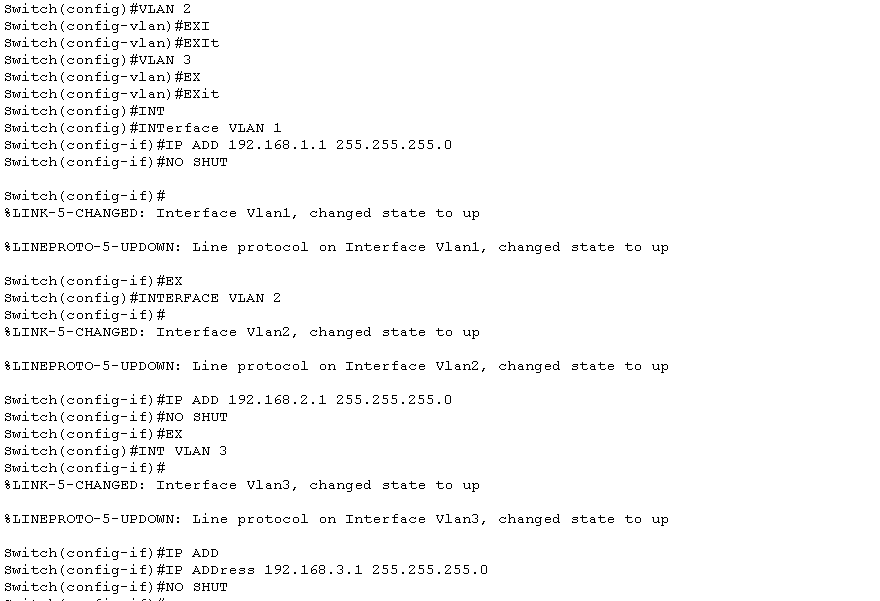

下一步 配置三层交换地址及创建vlan 1   注意要开启 ip routing 否则vlan1.2无法传递数据









配置干道链路跑vlan数据

 sw1 sw2一样这里不列了



三层交换  跑vlan数据的接口都要配置

此时 vlan 1和vlan 2可以通讯



最后配置静态路由









三层交换配置静态路由

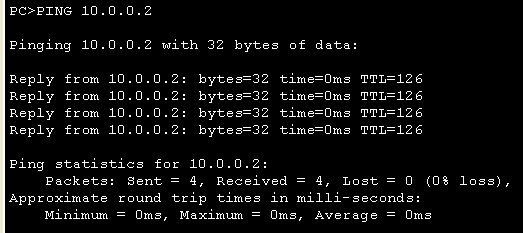

pc1ping 远端主机可以通讯















 实验完成
