docker网络模式

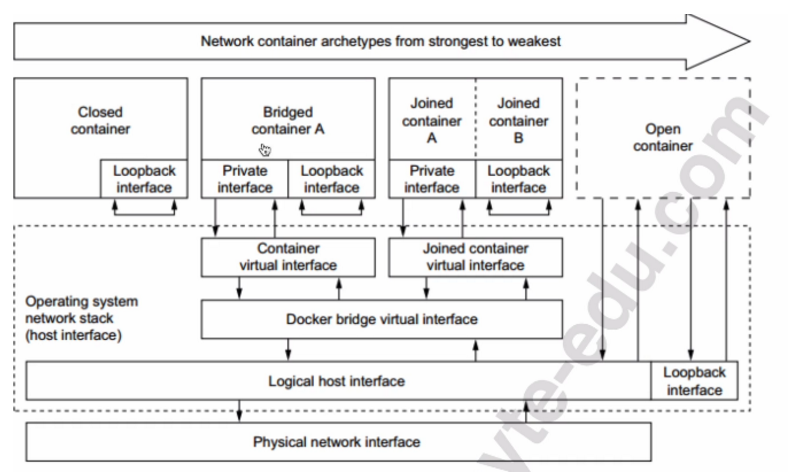

docker的五大网络传输示意图



第一种：closed container

只有宿主机可以访问容器，其他主机访问不了容器

第二种：bridge container A

private interface是私有网卡(ens33)，容器私有网卡与docker bridge通过容器虚拟接口相互连接，这个docker bridge名称就是docker 0，网桥通过本地主机接口打开数据报文转发发送至物理网卡，物理网卡通过互联网进行数据转发

网络名称与网桥名称的区分

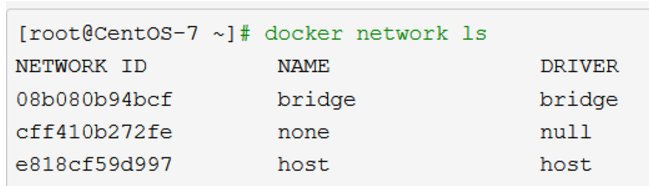

网络名称

启动容器时指定的是网络名称，不指定默认使用bridge网络

在该模式中，每个容器的网卡名为默认eth0，而对docker 0来说是以veth开头的网卡，

修改docker 0网段

该模型默认会创建一个docker 0网桥作为docker主机中所有容器的网关，地址默认为172.17.0.1，容器从该网段随机获取一个地址，如果要修改容器默认网桥信息，可以通过修改daemon.json配置文件，下面是官方示例

{

"bip": "192.168.1.5/24", #网桥网段

"fixed-cidr":"192.168.1.5/24" #网桥掩码位数

"fixed-cidr-v6": "2001:db8::/64" #IPv6地址

"mtu": 1500, #最大传输单元

"default-gateway": "10.210.1.1", #默认网关

"default-gateway-v6": "2001:db8:abcd::89", #默认网关IPv6地址

"dns": ["10.20.1.2","10.20.1.3"] #dns服务器地址

}

网桥名称

其实是网卡名称，ifconfig显示的网卡名，docker 0就是docker默认使用的网桥

第三种：joined container

与open container类似，不同的是容器之间共享三大命名空间 ，不必借助宿主机进行通信，直接通过共享命名空间通信

第四种：open container

容器与本地回环网卡和私有网卡直接连接，容器与宿主机直接共享三大命名空间：ipc、uts、network

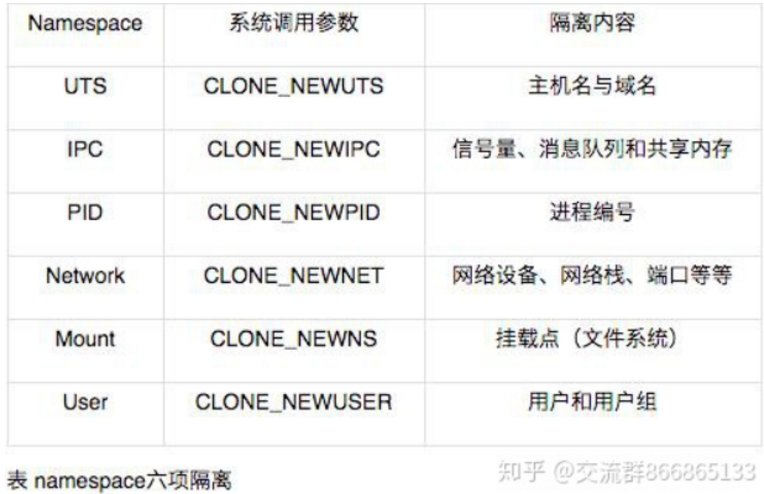

相互隔离的三大命名空间：mount、pid、user

pid 命名空间

不同用户的进程就是通过pid命名空间隔离开的，且不同命名空间中可以有相同pid。在同一个Namespace中只能看到当前命名空间的进程。所有的LXC进程在Docker中的父进程为Docker进程，每个LXC进程具有不同的命名空间。同时由于允许嵌套，因此可以很方便的实现嵌套的Docker容器。

net 命名空间

有了pid命名空间, 每个命名空间中的pid能够相互隔离，但是网络端口还是共享host的端口。网络隔离是通过net命名空间实现的，每个net命名空间有独立的网络设备, IP地址, 路由表, /proc/net目录。这样每个容器的网络就能隔离开来。Docker默认采用veth的方式，将容器中的虚拟网卡同host上的Docker网桥docker0连接在一起。

ipc 命名空间

容器中进程交互还是采用了Linux常见的进程间交互方法(interprocess communication – IPC)，包括信号量、消息队列和共享内存等。然而跟VM不同的是，容器的进程间交互实际上还是host上具有相同pid命名空间中的进程间交互，因此需要在 IPC 资源申请时加入命名空间信息，每个 IPC资源有一个唯一的32位id。

mnt 命名空间

类似chroot，将一个进程放到一个特定的目录执行。mnt命名空间允许不同命名空间的进程看到的文件结构不同，这样每个命名空间中的进程所看到的文件目录就被隔离开了。同chroot不同，每个命名空间中的容器在/proc/mounts的信息只包含所在命名空间的mount point。

uts 命名空间

UTS(“UNIX Time-sharing System”) 命名空间允许每个容器拥有独立的 hostname 和 domain name, 使其在网络上可以被视作一个独立的节点而非 主机上的一个进程。
