CATIA取消二维工程图中的坐标系显示

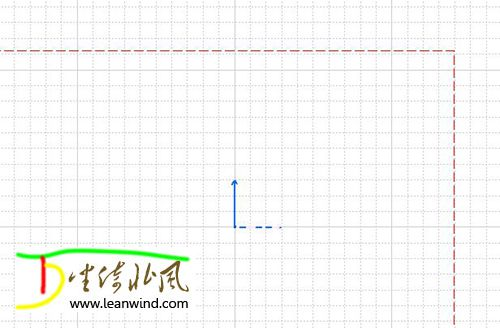

CATIA默认在激活的视图中会有一个坐标系显示，如下图所示，从而导致视图的边界线虚线框非常大。

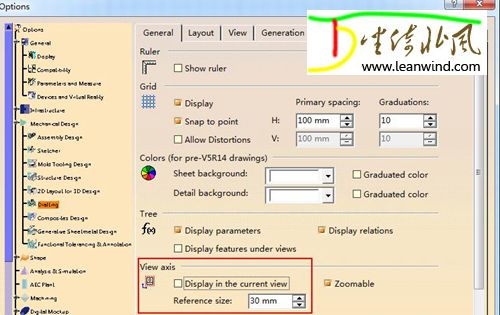

可通过如下方法隐藏此坐标系。通过菜单Tools – Options打开Options对话框，在Mechanical Design – Drafting – General中取消View axis的Display in the current view选项。当然如果勾选了此选项就可以在下面的Reference size中来设置所显示的坐标系图标的大小。

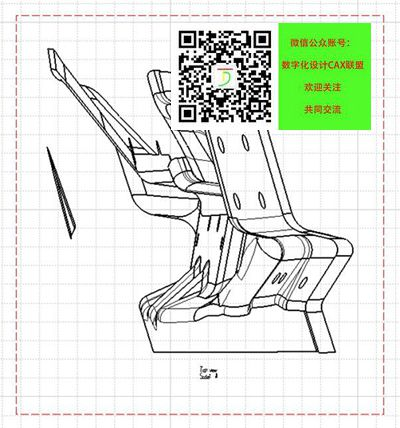

坐标系图标隐藏后视图的边界虚线框就会和视图投影大小相同，便于视图的操作。
