[激光原理与应用-145]：光学窗口片的用途、形状、波长、种类与材料、技术指标详解



一、核心用途：保护与透光并存
光学窗口片的核心功能是隔离环境并确保光路畅通，具体应用场景包括：

　　1.科研与医疗
　　　　1.显微镜/光谱仪：保护物镜和样品，允许特定波长光通过（如K9玻璃窗口片用于可见光分析）。
　　　　2.激光实验：高功率激光系统中，氟化钙（CaF₂）窗口片承受激光能量，保护探测器。
　　　　3.医学成像：CT、MRI设备中，蓝宝石窗口片确保传感器成像清晰，同时防止交叉污染。
　　2.工业与航空航天
　　　　1.激光加工：激光切割/焊接头中，硒化锌（ZnSe）窗口片承受高能量激光，保护内部光学元件。
　　　　2.卫星摄像头：太空环境中，氟化镁（MgF₂）窗口片抵抗宇宙辐射和尘埃，维持光学性能。
　　　　3.导弹制导：红外导引头使用锗（Ge）窗口片，确保精准制导（透过波段2-14μm）。
　　3.消费电子与安防
　　　　1.手机摄像头：超白玻璃窗口片保护镜头，提升成像质量。
　　　　2.夜视仪：硫化锌（ZnS）窗口片在低光环境下清晰成像，同时防尘防水。
　　　　3.智能门锁：摄像头窗口片确保设备长期稳定运行，抵御环境侵蚀。
二、形状设计：满足多样化光路需求
光学窗口片的形状根据应用场景定制，常见类型包括：

　　1.平面窗口片
　　　　1.标准平行平板：用于电子传感器或环境检测器的保护膜（如K9玻璃基片）。
　　　　2.楔形窗口片：两平面夹角30弧分，消除干涉效应（如氟化钡楔形片用于光谱分析）。
　　2.曲面窗口片
　　　　1.球罩窗口：半球壳形状，覆盖大角度入射光设备（如探测器、光学传感器），防护尘埃和湿气。
　　　　2.布鲁斯特窗口片：利用布儒斯特角分离偏振光，用于激光谐振腔（如氟化镁布鲁斯特窗口）。
　　3.特殊形状
　　　　1.阶梯窗口片：多级台阶设计，满足复杂光路折射需求（如光学测量系统）。
　　　　2.圆顶窗口片：360°全向透光，用于全景监控摄像头（如蓝宝石圆顶窗口）。
三、波长适配：覆盖紫外到远红外
光学窗口片的材料需根据工作波段选择，常见波段及对应材料如下：

波段 　　　　材料 　　　　　　　　透光范围 　　　　典型应用
紫外波段 　　氟化镁（MgF₂）　　 0.12μm-9μm 　　　　真空紫外光谱仪、激光器
可见光波段　 K9（BK7）玻璃 　　350nm-2100nm 　　显微镜、摄像头、光谱仪
近红外波段 　硅（Si） 　　　　　 1.2μm-8μm 　　　　激光反射镜、红外传感器
中红外波段 　锗（Ge） 　　　　　2μm-14μm 　　　　红外激光器、导引头
远红外波段　 硫化锌（ZnS）　　 　1μm-14μm 　　　　热成像仪、夜视仪
全光谱 　　　蓝宝石（Al₂O₃）　　   0.2μm-5.5μm 　　　航天器窗口、高压容器视窗

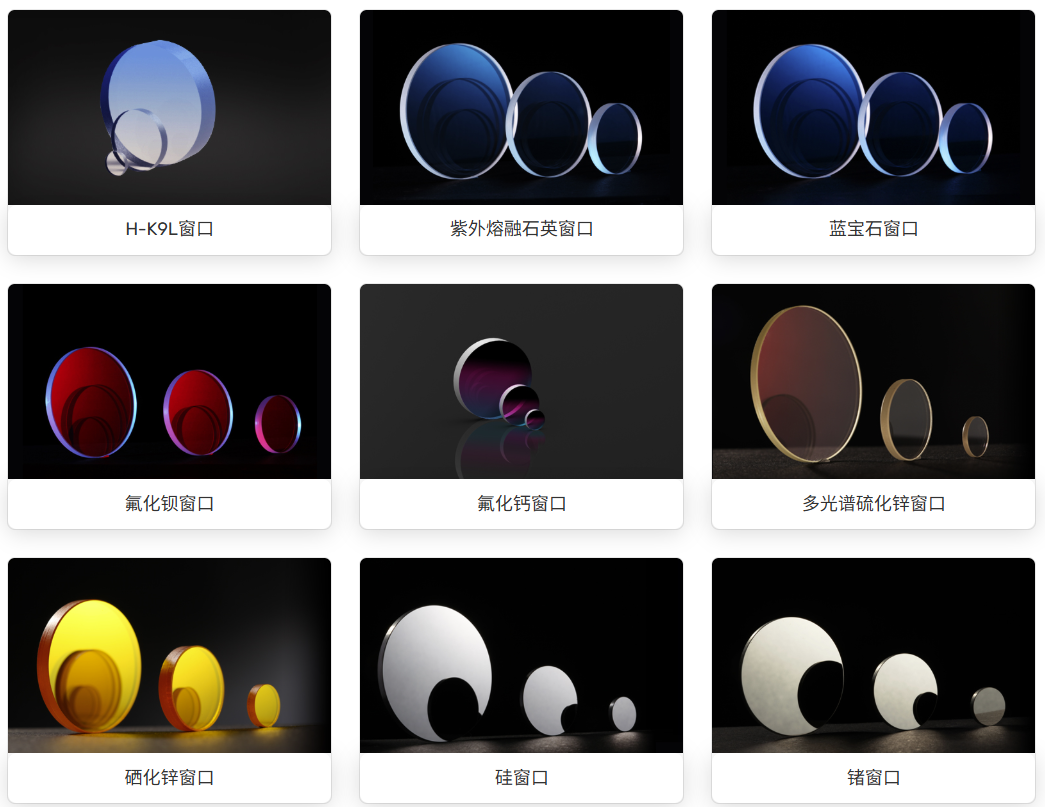

四、种类与材料：性能与成本平衡
光学窗口片的材料需根据工作波段、环境条件及成本综合选择：

　　1.玻璃类
　　　　1.K9（BK7）玻璃：透光范围350nm-2100nm，同质性高，用于可见光到近红外元件（如透镜、棱镜）。
　　　　2.石英玻璃：
　　　　　　JGS1：紫外可见光波段，无气泡杂质。
　　　　　　JGS2：可见光和近红外波段，用于镀膜基底。
　　　　　　JGS3：低羟基材料，减少红外吸收，适用于半导体和光导纤维。
　　　　3.高硼硅玻璃：耐高温，紫外区透光率低，可见光区透光率>90%，用于高温环境窗口。

　　2.晶体类
　　　　1.氟化钙（CaF₂）：透光范围0.25μm-8μm，低吸收、高损伤阈值，用于准分子激光和红外传输。
　　　　2.氟化钡（BaF₂）：透光范围0.15μm-14.5μm，兼具闪烁性能，用于高能物理和核医学领域。
　　　　3.硒化锌（ZnSe）：透光范围600nm-16μm，10.6μm波段吸收系数极低，用于大功率CO₂激光器。
　　　　4.蓝宝石（Al₂O₃）：透光范围0.2μm-5.5μm，耐高温、硬度高，用于航天器和高压容器窗口。
五、技术指标：性能参数全解析
选择光学窗口片时，需关注以下关键技术指标：

　　1.表面平整度
　　　　1.衡量表面平坦程度，通常相对于632.8nm波长测量。
　　　　2.激光应用：首选1/10波（λ/10）或更高精度。
　　　　3.成像应用：首选1/4波（λ/4）或更高精度。
　　　　4.照明/检测：可接受更低精度（如λ/2）。
　　2.平行度
　　　　1.两表面平行偏差程度。
　　　　2.成像应用：需高平行度（如<1弧秒）。
　　　　3.激光应用：可接受低平行度（如<5弧分）。
　　　　4.照明/检测：通常不要求平行度。
　　3.表面质量
　　　　1.评估表面缺陷（划痕、麻点），通常用“划痕-麻点”表示。
　　　　2.激光应用：10-5/20-10（几乎不可见）。
　　　　3.成像应用：40-20（轻微可见）。
　　　　4.检测/照明：60-40（常见）。
　　4.镀膜工艺
　　　　1.增透膜（AR）：降低表面反射损耗，提高透光率。
　　　　　　1.单层AR：适用于窄波段（如可见光）。
　　　　　　2.宽带AR：适用于宽波段（如近红外）。
　　　　　　3.V型AR：适用于特定波长（如激光波长）。
　　　　2.高阈值镀膜：用于高功率激光应用，防止镀膜损伤。
　　5.材料特性
　　　　1.折射率：影响光路设计（如锗折射率约4.0）。
　　　　2.色散系数：影响成像质量（如K9玻璃阿贝数约64.1）。
　　　　3.热膨胀系数：影响温度稳定性（如蓝宝石热膨胀系数低）。
　　　　4.硬度：影响抗划伤能力（如蓝宝石硬度仅次于金刚石）。
————————————————
