Altium Designer如何隐藏网络的走线指引、隐藏飞线

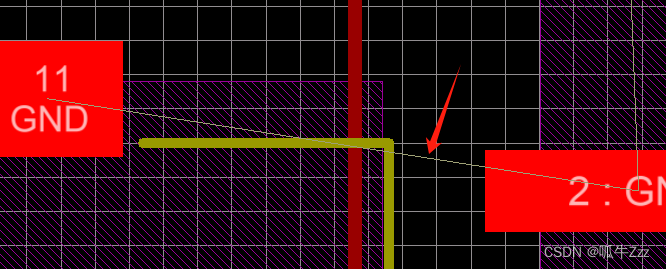

0、走线指引就是下图这个很细的直线,一般对于GND可以用铺铜来连接,所以需要对其隐藏;

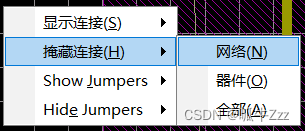

1、点击PCB空白处,快捷键N弹出下框,选择隐藏连接→网络;

2、指针变为十字形,选中 GND网络 任意一条走线,单击即可隐藏该网络的所有走线引导。

3、若需重新显示,同理快捷键N,显示连接→网络。
————————————————
