锂电池充电的同时也能放电吗？

大家应该都有这样经历，我们的手机在充电的同时也能边使用，有的同学就会说了，这是因为手机电池在充电的同时也在放电。

如果这样想我们可能就把锂电池类比了一个蓄水池，以为它在进水的同时也能出水，其实这个比喻是错误的。





为了弄清这个问题我们来看下锂电池的充电和放电过程：

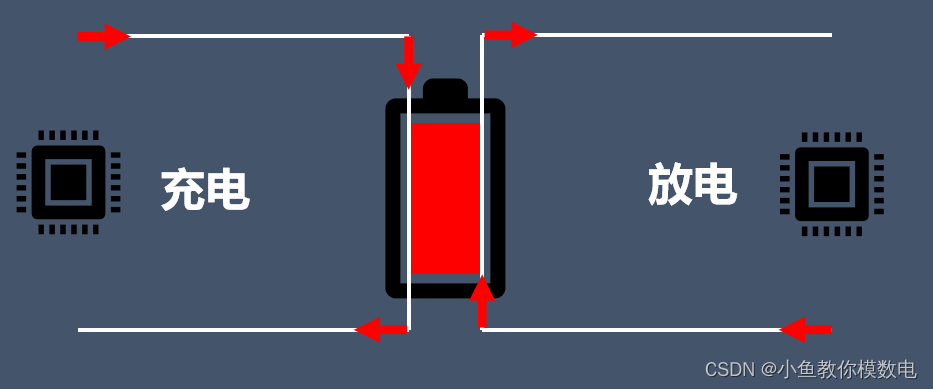

充电时正极的锂离子通过电解液从正极到负极，同时正极的电子通过外围电路从正极到负极；

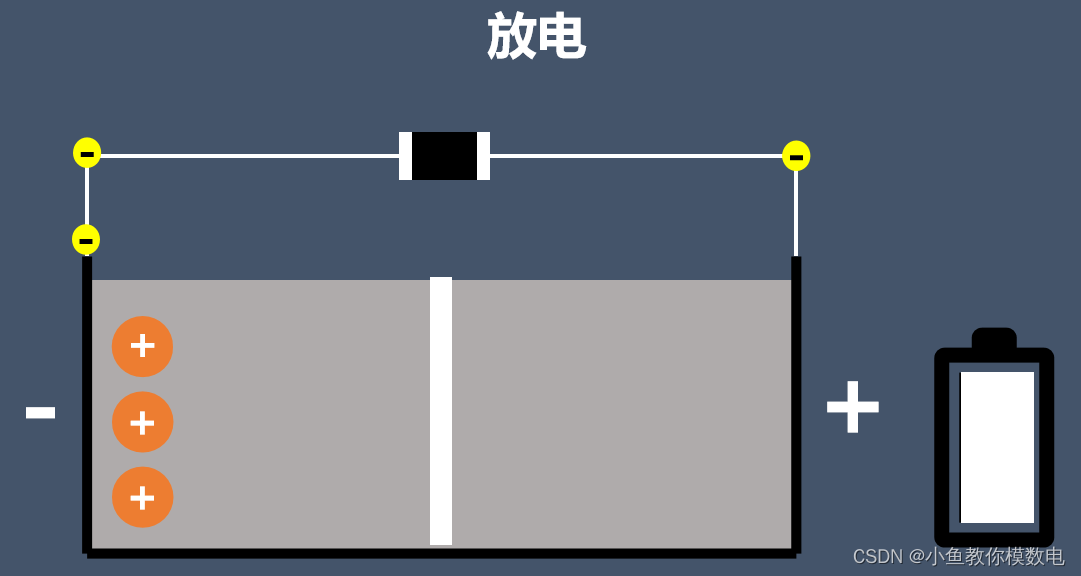

放电时，负极的锂离子通过电解液从负极到正极，同时负极的电子通过外围电路从负极到正极；



锂电池的充电和放电是单向的化学反应，所以做不到一边充电一边放电。

那么我们的电子产品是怎么做到边充电边使用的呢？

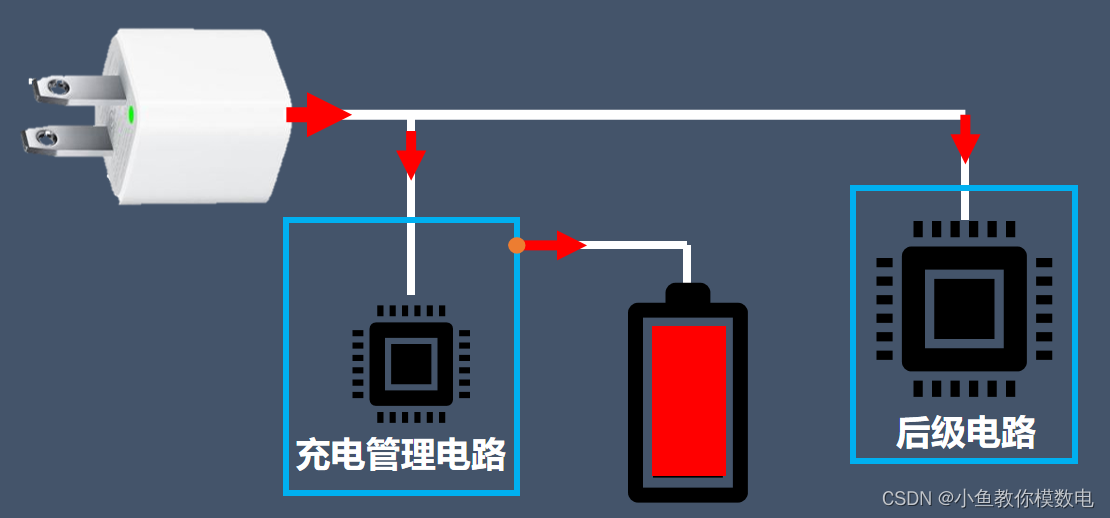

其实锂电池在充电时，是电源适配器即给电池充电又给后级的电路供电，而不是由锂电池给后级电路供电。



其实要实现这个功能很简单，只需要用一个PMOS和二极管就可以了。

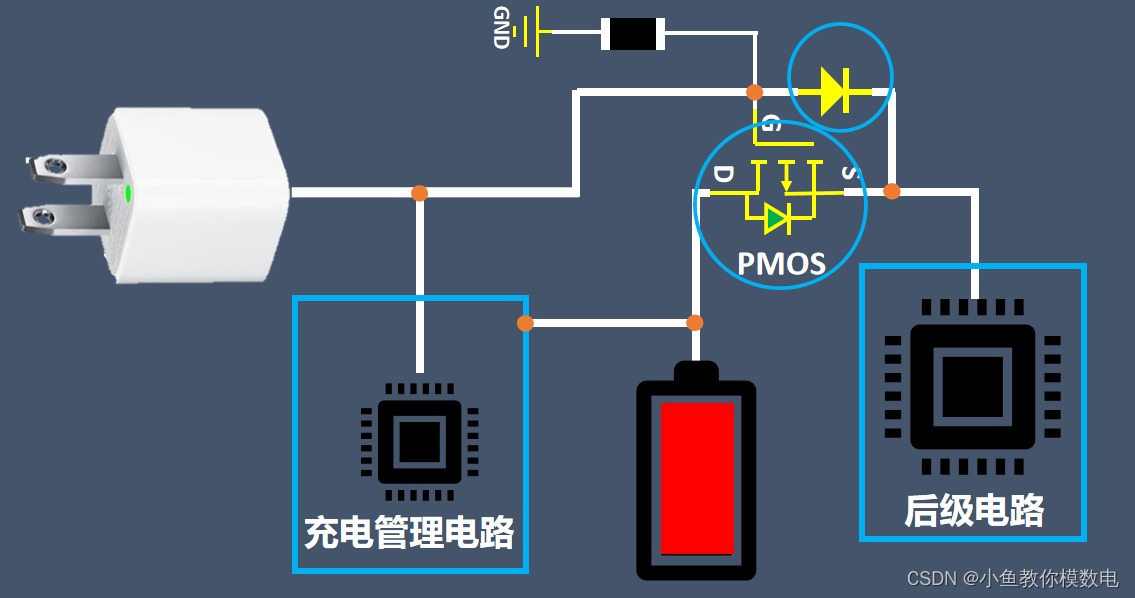

大家可以看下这个电路：

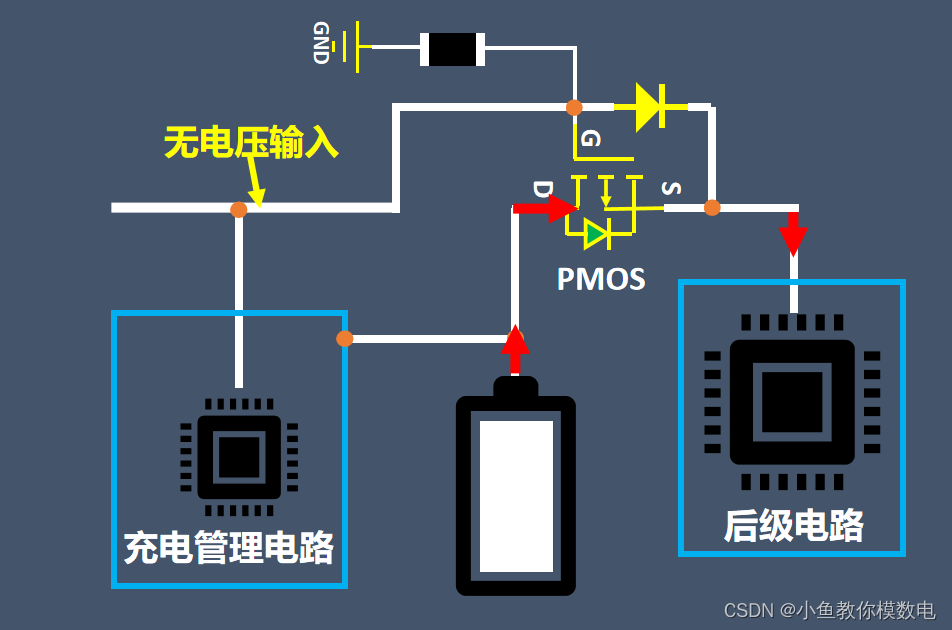

当没有电源适配器插入，二极管正极没有电压，这时电池放电，电池电压经过PMOS管的体二极管到达源极，又因为PMOS的栅极是低电平，所以PMOS管打开，电池给后级电路供电。

需要注意的是由于电路中二极管的存在，电池的电压不会反灌到电源适配器的输入端。



当有电源适配器插入，二极管正极和PMOS的栅极电压为5V，这个电压通过充电管理芯片给锂电池充电，PMOS管的源极为5V减二极管导通压降，这时PMOS是截止的，适配器的5V电源同时给后级电路供电。



需要注意的是由于MOS是关闭的，电源适配器5V不会反倒灌到电池。

所以说锂电池充电时是不能放电的，而是充电时通过电源适配器给后级电路供电。
————————————————
