数字电路--》门电路的基础知识

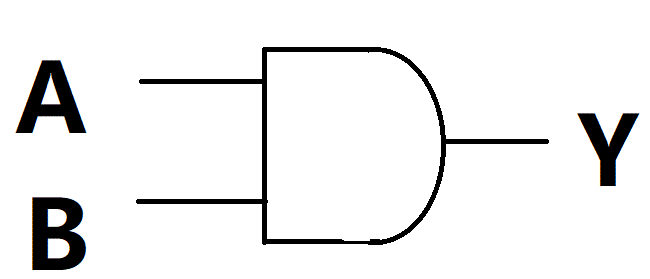

与门：就是同时的意思，当所有条件同时为真时，结果才为真，符号如下图

我用WIN 10的画图工具做的，当A=1,B=1时，Y才为1；门电路有个约定，就是

为真时一般是1，为假时一般是0.

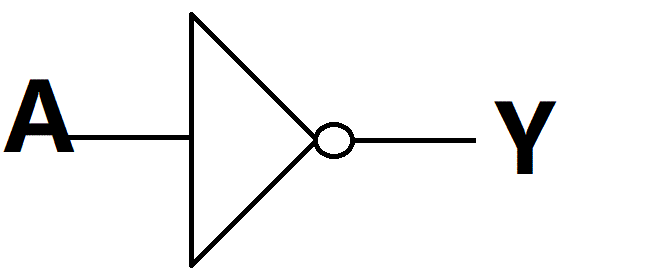

非门：就是相反的意思，当条件为真时结果为假，当条件为假时结果为真。符号如下图



当A=1时，Y=0; 当A=0时，Y=1;

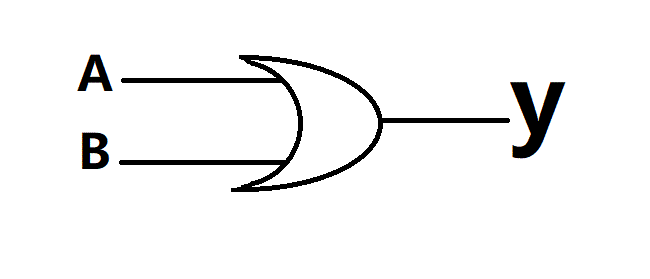

或门：就是或者的意思，当有任意条件为真时，结果为真。符号如下图

当A或B为1时，Y=1；当然A=1,B=1,其Y也为1。

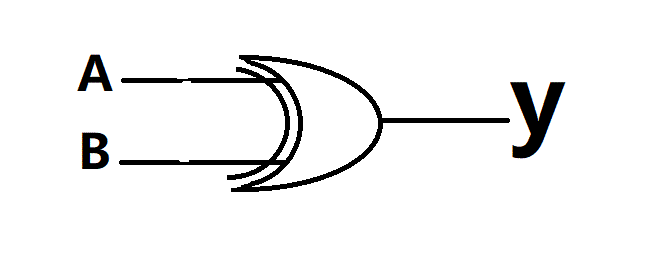

异或门：这个么理解才好呢？其实就是或门，当条件不同时，结果为真.符号如下图

当AB不同时，Y=1.

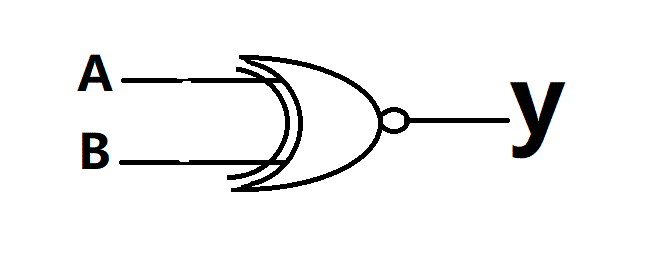

同或门：其实也是或门，当条件相同时，结果才为真.符号如下图



当AB条件相同，Y=1；(无论是真，是假)





与或非门：天天说与或非门电路，现在就来吧，有上述基础，你就可分析这类电路了。。

基本思路是，化繁为简，用表格列出ABCD与Y的真值表。

从应用角度看，我只要输入与输出关系就ok了，从事原型

设计，就要非常了解过程。





在网上查了一下，有些网友的理解如下：

与：and -> 有0出0，全1出1

或：or -> 有1出1，全0出0

非：not ->有1出0，有0出1

与非：nand ->先按与的操作，然后结果取反

或非：nor ->先按或的操作，然后结果取反

异或：xor ->相异为1，相同为0

同或：xnor ->相同为1，相异为0
————————————————
