SerialChart的测试

记录过程，方便自己以后查看，也方便他人参考！

https://www.cnblogs.com/qiyuexin/p/7067646.html  里面有相关信息描述。请先行查阅为佳,

试了很多工具，只有这个画图工具速度最快，最稳定。格式也比较简单，我自己的测试结果:

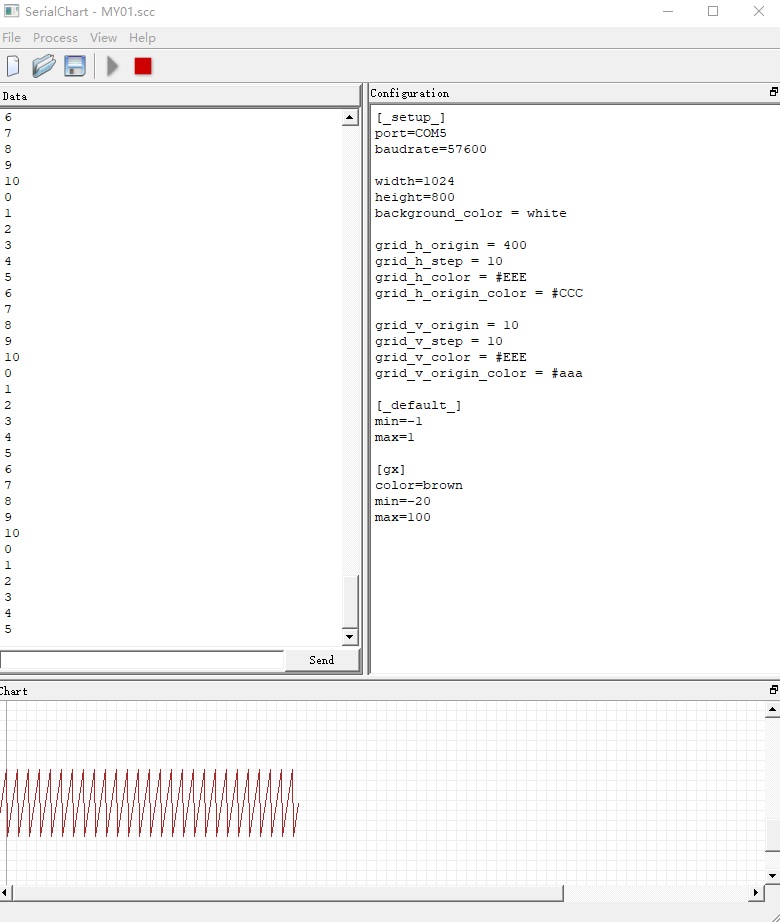

上位机Configuration

[_setup_]

port=COM5

baudrate=57600



width=1024

height=800

background_color = white



grid_h_origin = 400

grid_h_step = 10

grid_h_color = #EEE

grid_h_origin_color = #CCC



grid_v_origin = 10

grid_v_step = 10

grid_v_color = #EEE

grid_v_origin_color = #aaa



[_default_]

min=-1

max=1



[gx]

color=brown

min=-20

max=100



下位机测试码：

unsigned int t;    //计数变量

while(1)

{
　　printf("%d\n",t);
　　t++;
　　if(t>10)t=0;
}



解释configuration配置：

port=COM5  //选择COM口号，我的是CP2102的串口芯片，电脑识别为COM5

baudrate=57600   //通常的波特率设置，这个值要与下位机的值保持一致，我是用的ST32F103VET6的UART2，57600

width=1024  //CHAT画图区的W宽度

height=800  //CHAT画图区H高度

background_color = white   //画图区的背景颜色  白的



grid_h_origin = 400  //H水平的原点线位置

grid_h_step = 10     //步长

grid_h_color = #EEE

grid_h_origin_color = #CCC



grid_v_origin = 10  //V垂直，

grid_v_step = 10

grid_v_color = #EEE

grid_v_origin_color = #aaa



[_default_]   //这项设置值为如下，不是很理解其真正含意。

min=-1

max=1



[gx]    //第1个道数参数，相当实体示波器的增益调节

color=brown  //线的色号

min=-20   //如果你的画图数据是无符号CHAR型，请设置为0至256；如果是有符号CHAR型，请设置-128至128，其他的int float也是类似的，请理解为好！

max=100
