Altium Designer 16圆形线路板-元件布局

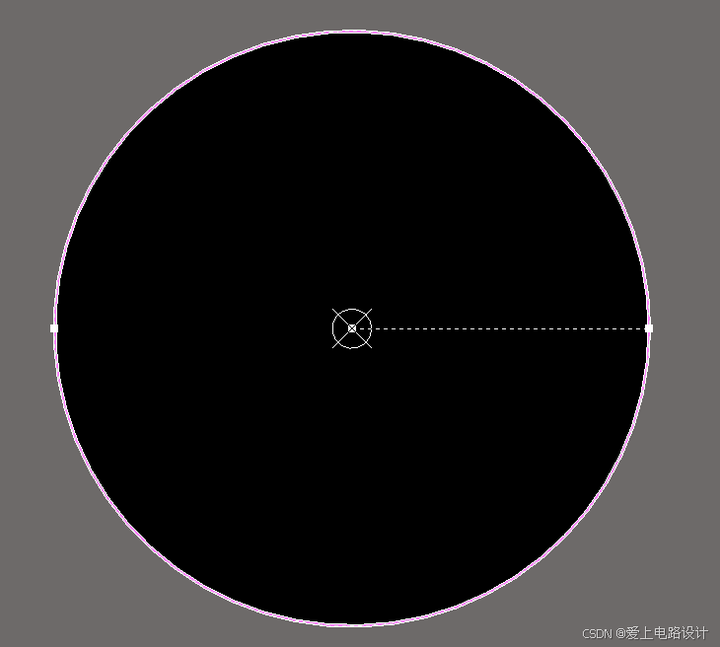

​1、选择线路板板框，快捷键E+O+S定位Origin于板的中心。

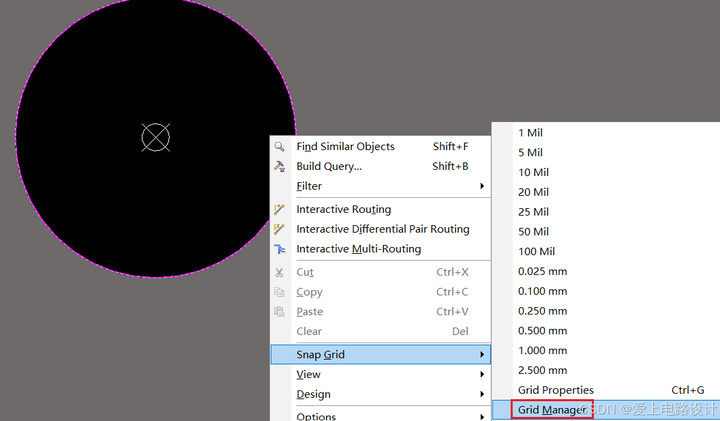

2、在线路板的空白处右键，选择Grid Manager，如下图所示。

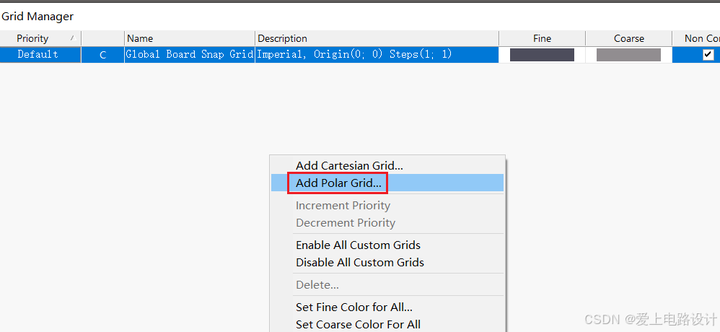

3、在“Grid Manager”对话框下点击“Add Polar Grid”，用于添加极座标。

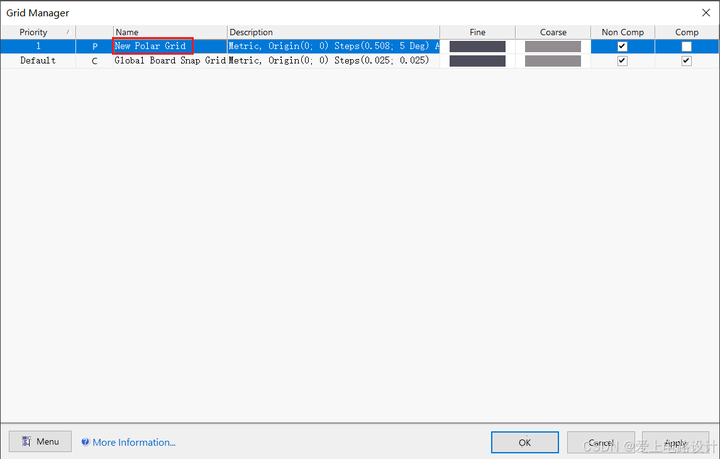

4、双击“New Polar Grid”进入“Polar Grid Editor”

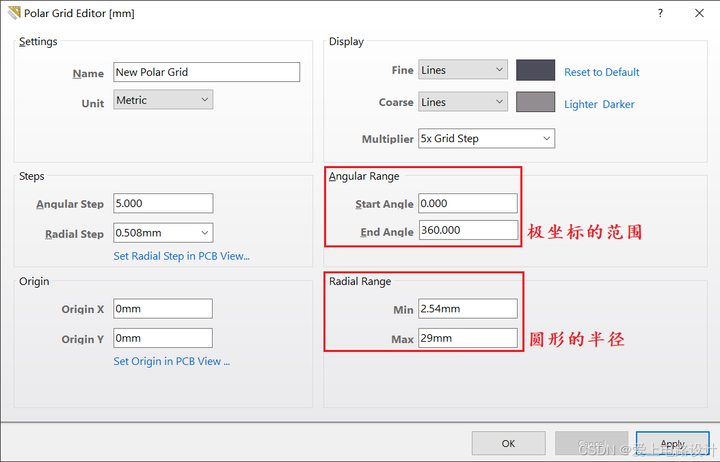

5、主要设置“Angular Range”、“Radial Range”。

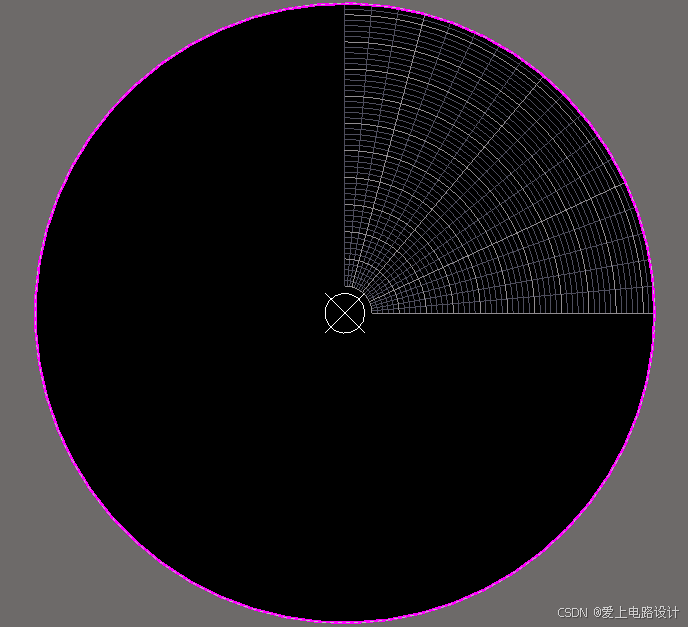

“Angular Range”用于设置极座标的范围，比如90°，如下图所示。

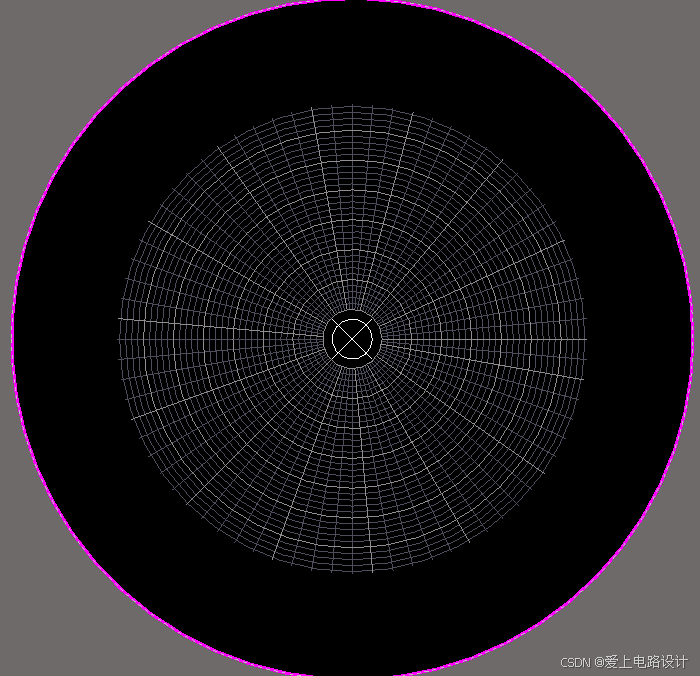

“Radial Range”用于设置极座标的作用范围，全范围就是圆形的半径。

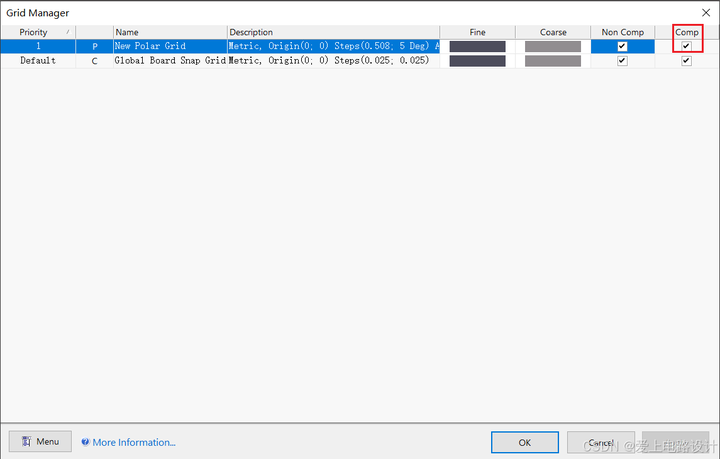

6、勾选“Comp”

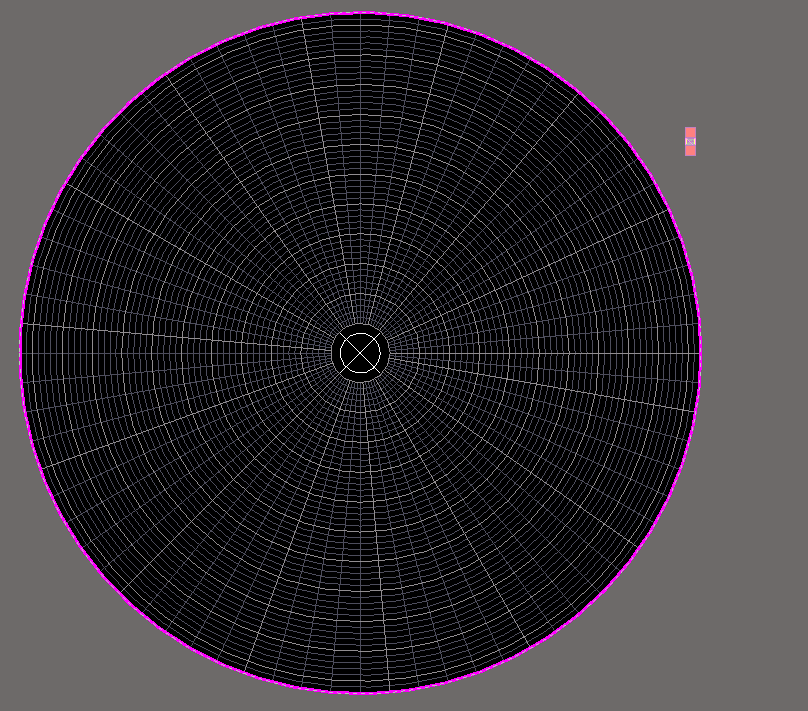

经过上面的设置后，拖拽电子元件进入极座标区后，就会自动附着在小圆环上，如下图的 gif动画。



---
