热敏电阻NTC103、PT100温度计算公式

一、NTC温度计算公式
NTC 热敏电阻温度计算公式：Rt = R *EXP(B*(1/T1-1/T2))

(1) T1和T2指的是K度，即开尔文温度。

(2) Rt 是热敏电阻在T1温度下的阻值。

(3) R是热敏电阻在T2常温下的标称阻值。10K的热敏电阻25℃的值为10K（即R=10K）。

(4) T2 = (273.15+25)。

(5) EXP(?) 是 e 的 ? 次方。

(6) B值是热敏电阻的重要参数。

通过转换，得到温度 T1 与电阻 Rt 的关系：

T1 = 1 / ( ln( Rt/R ) / B + 1/T2 )



最终对应的摄氏温度：

Temp = T1 - 273.15

#include "math.h" //数学公式


float Rt; //测得实际电阻值
float Temp; //温度值
float R = 10000; //热敏电阻NTC103
float B = 3950; //NTC固有参数
float T2= (273.15+25.0);


Temp = 1/(log(Rt/R)/B+1/T2);
Temp = Temp - 273.15; //最终的温度值
二、PT100温度计算公式

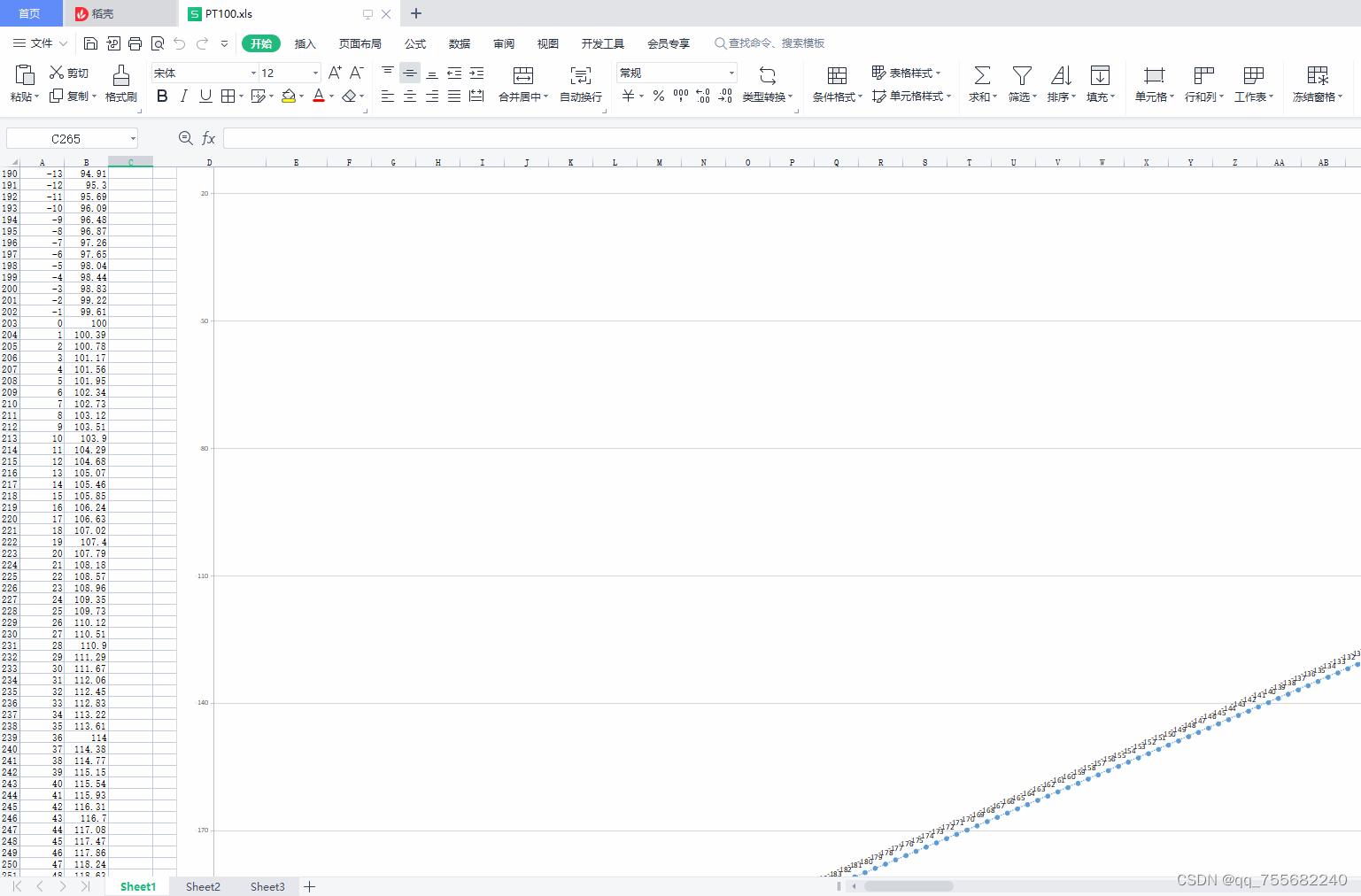

首先需要去百度一份“PT100热电阻温度对照表”，然后把你需要测温范围的温度数据导入到Excel表格中，如下图所示。下载地址：PT100热电阻温度对照表(Excel版)

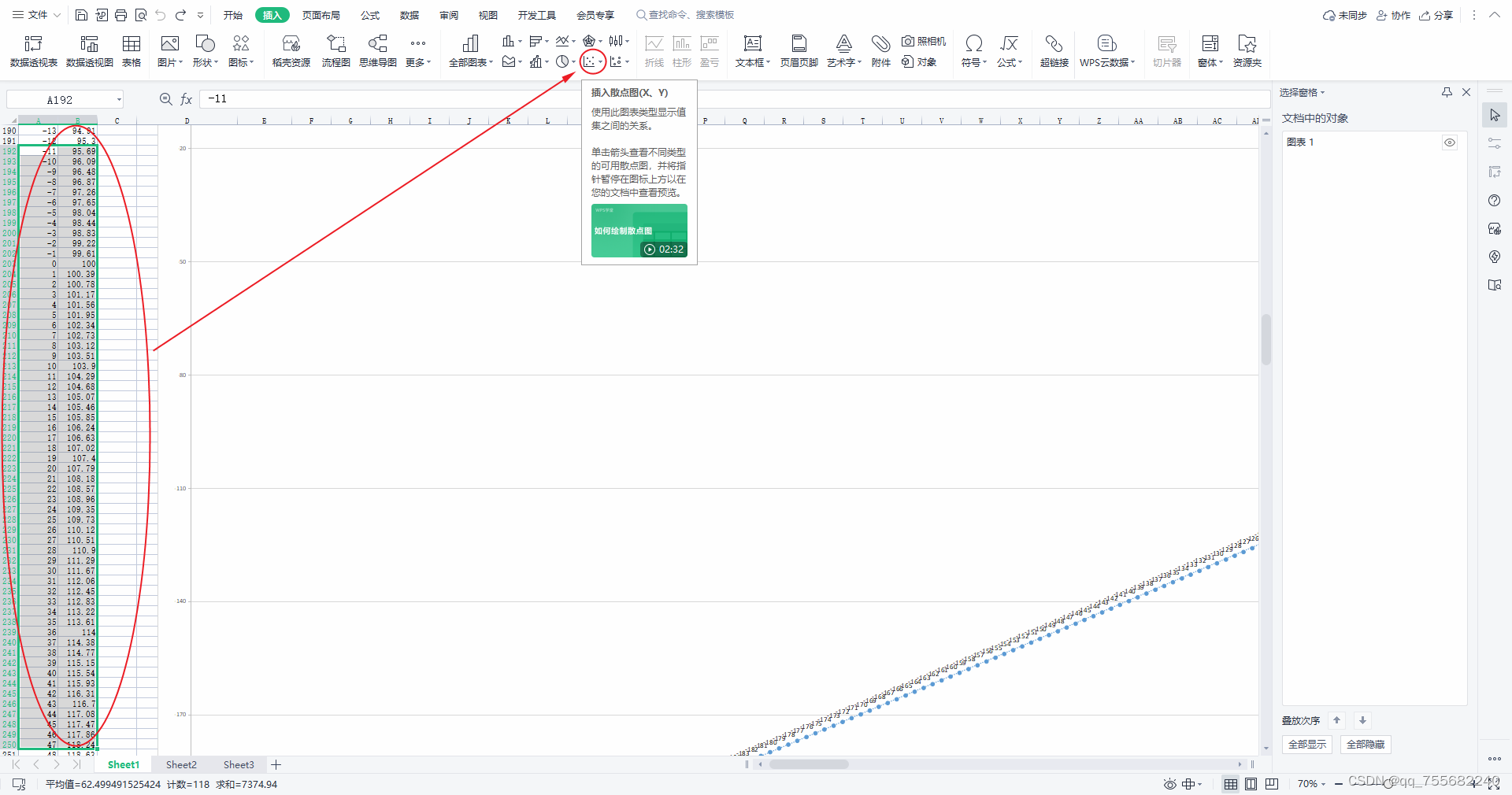

导入到Excel后，全选数据点击 “ 插入散点图 ”，如下图所示。





鼠标选择散点图中一个点，右击鼠标后，单击 “ 添加趋势线 ” ，如下图所示。



鼠标左键单击选中趋势线后，右击选择 “ 设置趋势线格式 ”，如下图所示。

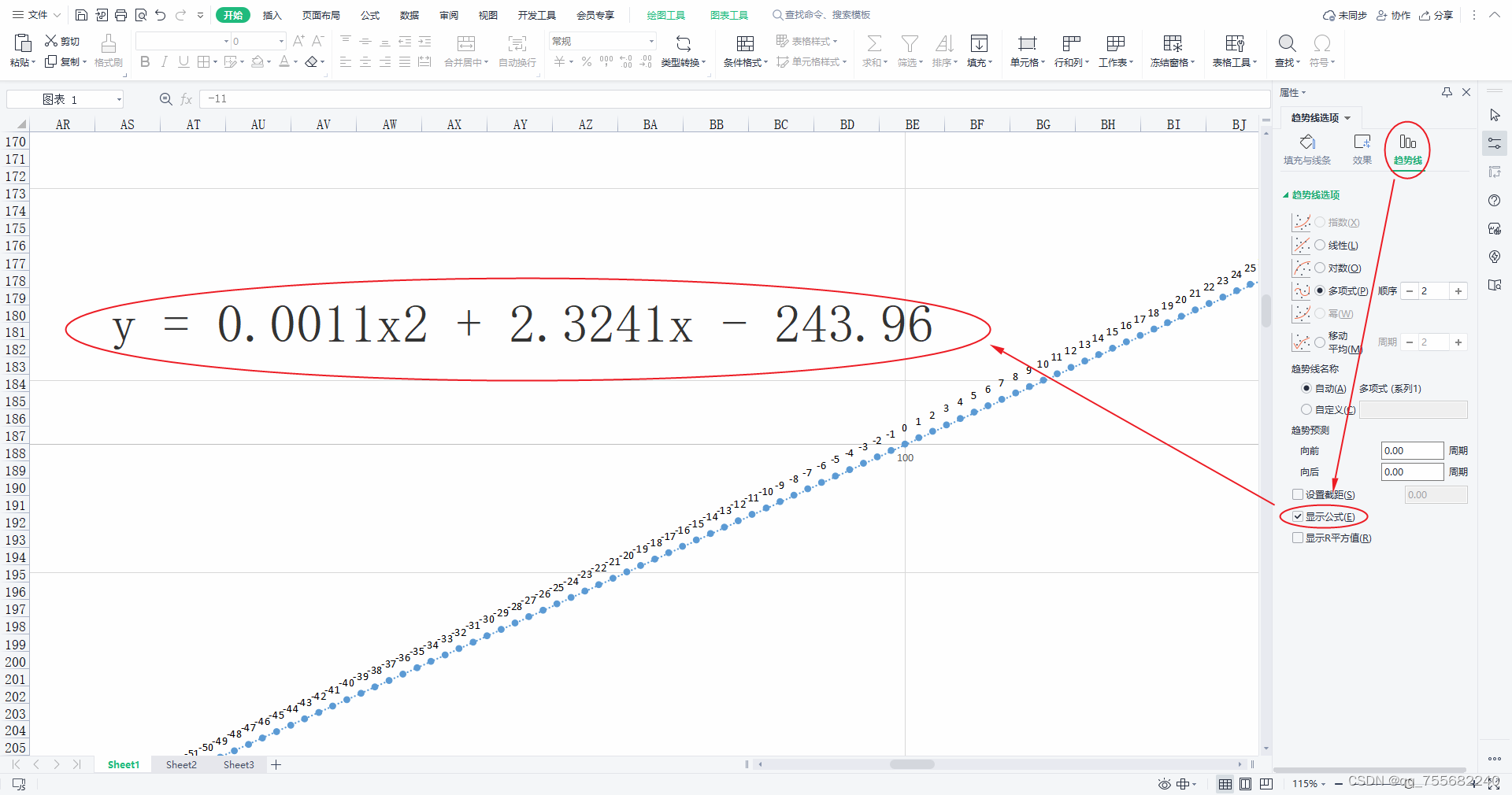

在弹出的选项框中点击 “ 显示公式 ” 。通过调用该公式，则能通过热电阻的电阻值得出相应的温度值。对应的如下图所示。



————————————————
