NTC热敏电阻计算方法

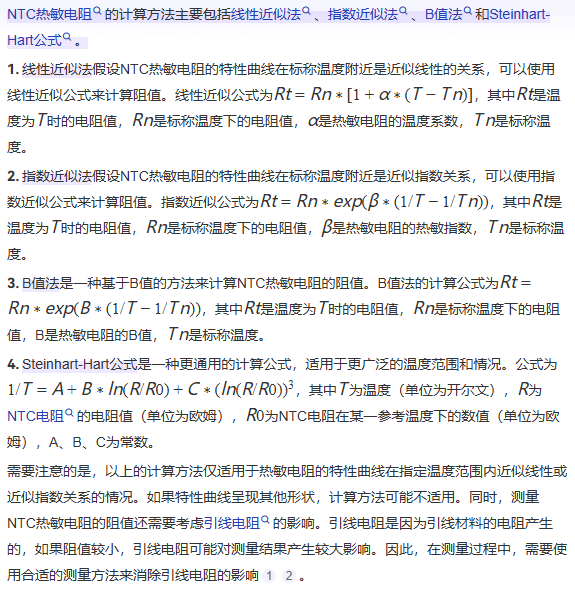

‌NTC热敏电阻的计算方法主要包括线性近似法、指数近似法、B值法和Steinhart-Hart公式。‌

1.

   ‌线性近似法‌假设NTC热敏电阻的特性曲线在标称温度附近是近似线性的关系，可以使用线性近似公式来计算阻值。线性近似公式为Rt=Rn∗[1+α∗(T−Tn)]Rt=Rn*[1+α*(T-Tn)]Rt=Rn∗[1+α∗(T−Tn)]，其中RtRtRt是温度为TTT时的电阻值，RnRnRn是标称温度下的电阻值，ααα是热敏电阻的温度系数，TnTnTn是标称温度。

2.

   ‌指数近似法‌假设NTC热敏电阻的特性曲线在标称温度附近是近似指数关系，可以使用指数近似公式来计算阻值。指数近似公式为Rt=Rn∗exp(β∗(1/T−1/Tn))Rt = Rn * exp (β * (1/T - 1/Tn))Rt=Rn∗exp(β∗(1/T−1/Tn))，其中RtRtRt是温度为TTT时的电阻值，RnRnRn是标称温度下的电阻值，βββ是热敏电阻的热敏指数，TnTnTn是标称温度。

3.

   ‌B值法‌是一种基于B值的方法来计算NTC热敏电阻的阻值。B值法的计算公式为Rt=Rn∗exp(B∗(1/T−1/Tn))Rt = Rn * exp (B * (1/T - 1/Tn))Rt=Rn∗exp(B∗(1/T−1/Tn))，其中RtRtRt是温度为TTT时的电阻值，RnRnRn是标称温度下的电阻值，B是热敏电阻的B值，TnTnTn是标称温度。

4.

   ‌Steinhart-Hart公式‌是一种更通用的计算公式，适用于更广泛的温度范围和情况。公式为1/T=A+B∗ln(R/R0)+C∗(ln(R/R0))31/T = A + B * ln(R/R0) + C * (ln(R/R0))^31/T=A+B∗ln(R/R0)+C∗(ln(R/R0))3，其中TTT为温度（单位为开尔文），RRR为NTC电阻的电阻值（单位为欧姆），R0R0R0为NTC电阻在某一参考温度下的数值（单位为欧姆），A、B、C为常数。

需要注意的是，以上的计算方法仅适用于热敏电阻的特性曲线在指定温度范围内近似线性或近似指数关系的情况。如果特性曲线呈现其他形状，计算方法可能不适用。同时，测量NTC热敏电阻的阻值还需要考虑引线电阻的影响。引线电阻是因为引线材料的电阻产生的，如果阻值较小，引线电阻可能对测量结果产生较大影响。因此，在测量过程中，需要使用合适的测量方法来消除引线电阻的影响‌

　　5.根据厂家提供的B值表，电阻与温度的对应关系，进行查表法。
