【LVGL 学习】加入内部字体

使用到的软件

LvglFontTool.exe
字符转换工具
链接：
http://www.lfly.xyz/forum.php?mod=viewthread&tid=24&extra=page%3D1

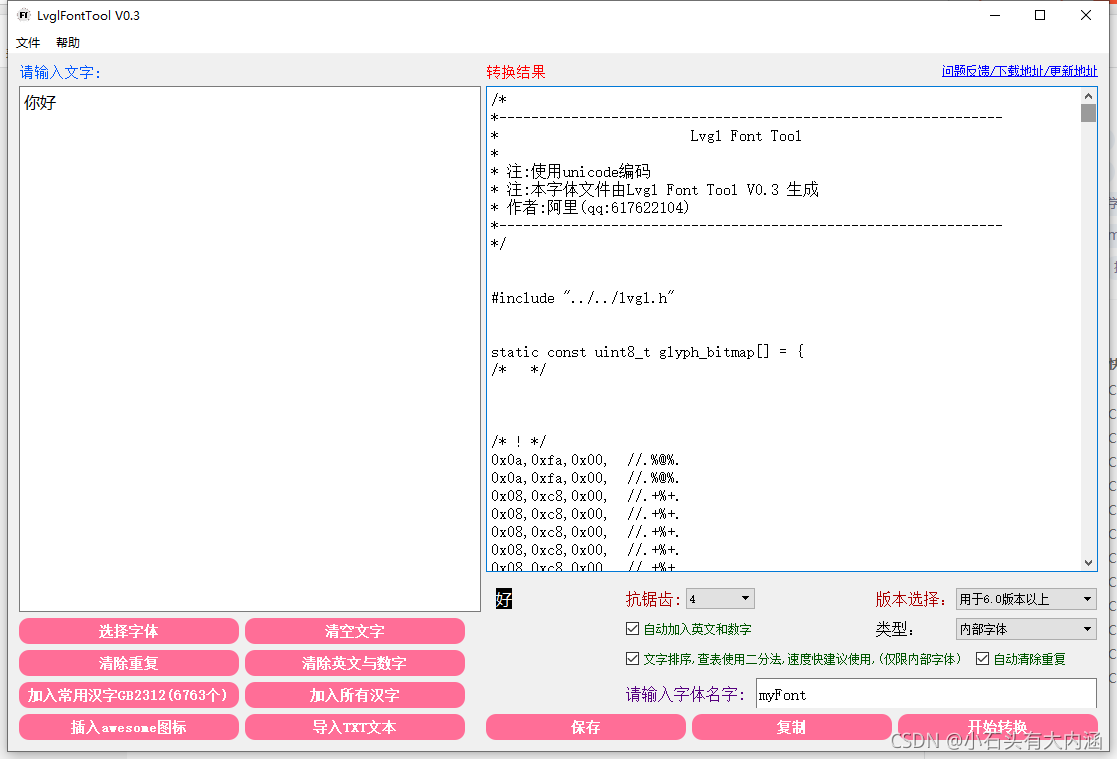

软件界面



按照软件界面配置

1. 打开lvgl源码中，lv_conf.h 文件，测试例程使用V7.7.0版本
在420行加入以下代码

#define LV_FONT_CUSTOM_DECLARE LV_FONT_DECLARE(myFont)

// LV_FONT_DECLARE(myFont) “myFont” 是对应软件界面中，请输入的字体名字一栏中的名称
1
2
3
在481行加入以下代码

#define LV_THEME_DEFAULT_FONT_NORMAL &myFont //默认生成的字体文件
1
注意：
有四种字体显示：小，默认，副标题，标题，我们选择默认的

#define LV_THEME_DEFAULT_FONT_SMALL &lv_font_montserrat_16 //小字体
#define LV_THEME_DEFAULT_FONT_NORMAL &myFont //默认字体，我们默认使用这个
#define LV_THEME_DEFAULT_FONT_SUBTITLE &lv_font_montserrat_16 //副标题字体
#define LV_THEME_DEFAULT_FONT_TITLE &lv_font_montserrat_16 //标题字体
1
2
3
4
2. 将软件生成的代码，保存为 .c 文件，放入到lvgl合适工程目录下， 注意文件包含路径

/*
*---------------------------------------------------------------
* Lvgl Font Tool
*
* 注:使用unicode编码
* 注:本字体文件由Lvgl Font Tool V0.3 生成
* 作者:阿里(qq:617622104)
*---------------------------------------------------------------
*/



#include "../../lvgl.h" //放入的工程目录不对可能报错，这里建议放入lvgl源文件上层目录
1
2
3
4
5
6
7
8
9
10
11
12
13
注意：将取出来的 .c 文件转成UTF-8，直接记事本打开另存为下面有一个可以选择为UTF-8，并且使用到的文件也要转成UTF-8才可以使用。

3. 示例代码

#pragma execution_character_set("utf-8") //vs2019仿真要显示中文还要加上预编译指令，否则不会显示中文

lv_obj_t* scr_1;
lv_obj_t* scr_2;

void lv_myfont(void)
{
scr_1 = lv_scr_act(); /* 获取当前的活动屏幕 */
lv_obj_t* labe1 = lv_label_create(scr_1, NULL); /* 在当前活动屏幕中创建一个标签 */

/* 设置标签在超出所设定的范围宽度后执行的模式，6种工作模式，具体查看说明*/
lv_label_set_long_mode(labe1, LV_LABEL_LONG_SROLL_CIRC);
lv_label_set_recolor(labe1, true); /* 失能标签字体可以重新着色，不失能的话默认黑色*/

lv_label_set_align(labe1, LV_LABEL_ALIGN_CENTER); /* 设置标签所在的屏幕位置 */

/* 写入标签中的文字，文字重新着色（前提开启重新着色设置），文字超出范围后的排序由 " lv_label_set_long_mode " 函数指定 */
/* "LV_SYMBOL_OK ..." 是LVGL自带的一些小图标 */
lv_label_set_text(labe1, LV_SYMBOL_OK LV_SYMBOL_AUDIO "#0000ff Re-col;;or# #ff00ff words# #ff0000 of a# label "
"and wrap long text automatically.");

lv_obj_set_width(labe1, 150); /* 设置标签的宽度，文字信息填入这个范围中 */
lv_obj_set_height(labe1, 48); /* 设置标签的高度，文字信息填入这个范围中，如果文字高度大于设置的，只显示文字高度的一部分 */
lv_obj_align(labe1, NULL, LV_ALIGN_CENTER, 0, 0); /* 以屏幕位中心为相对坐标（相对坐标可设置），设置标签的X Y坐标 */

lv_obj_t* labe2 = lv_label_create(scr_1, NULL);
lv_label_set_recolor(labe2, true); /* 失能标签字体可以重新着色，不失能的话默认黑色*/
lv_label_set_long_mode(labe2, LV_LABEL_LONG_BREAK); /*Circular scroll*/
lv_obj_set_width(labe2, 150);
lv_label_set_text(labe2,"#ff00ff 你好# It is a circularly scrolling text . ");
lv_obj_align(labe2, NULL, LV_ALIGN_CENTER, 0, 30);

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
实际效果图



————————————————
