Allegro——Gerber文件参数设置

一、Gerber文件介绍









二、添加光绘层叠

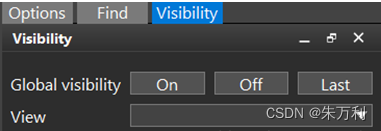

在输出文件之前需要先添加光绘层叠，可以看到visibility里添加光绘层叠前view栏是没有内容的。

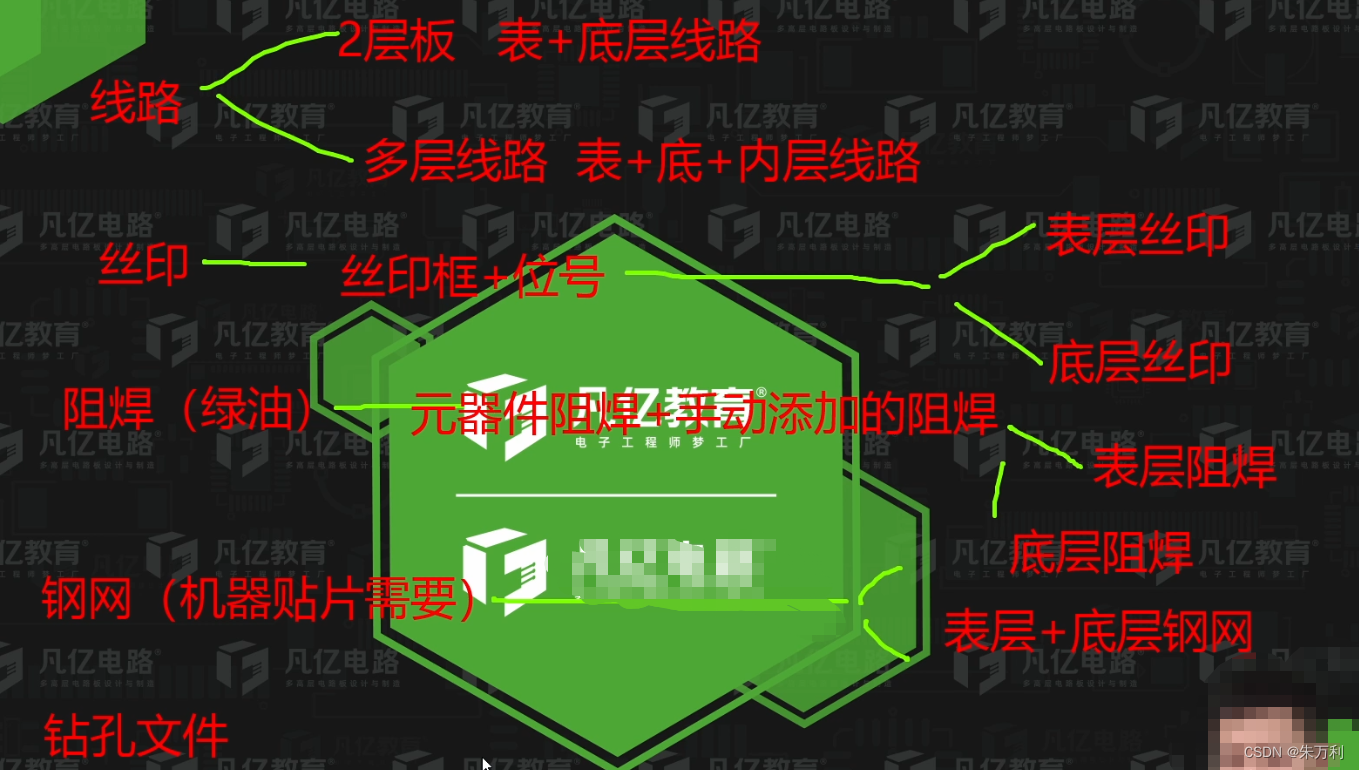

光绘文件包含如下内容：线路层、钢网层、阻焊层、丝印层、钻孔层。

先到颜色管理器将不需要显示的元素关闭，只打开板框，易于添加光绘层叠。
然后需要添加哪层线路就在visibility面板勾选哪一层。

1、打开命令

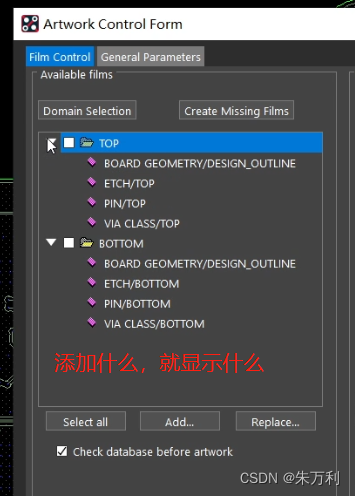

2、添加顶层和底层线路（TOP,BOTTOM）
顶底层线路已经有了走线、pin、过孔的信息，
再增加一个板框，右键-add-board geometry-design_outline。



依次再增加其他线路层，如PWR02、GND03等，每层添加时先在option面板勾选对应的层，然后光绘线路层时会自动弹出走线、pin、过孔、板框四种元素，点击OK即可。

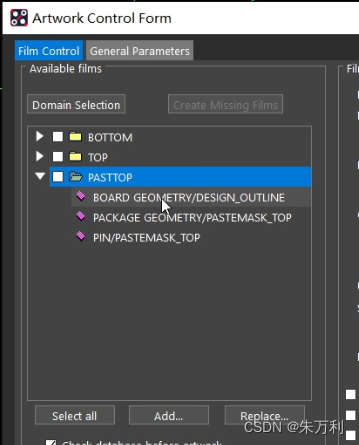

3、添加顶层和底层钢网（PASTTOP，PASTBOTTOM）

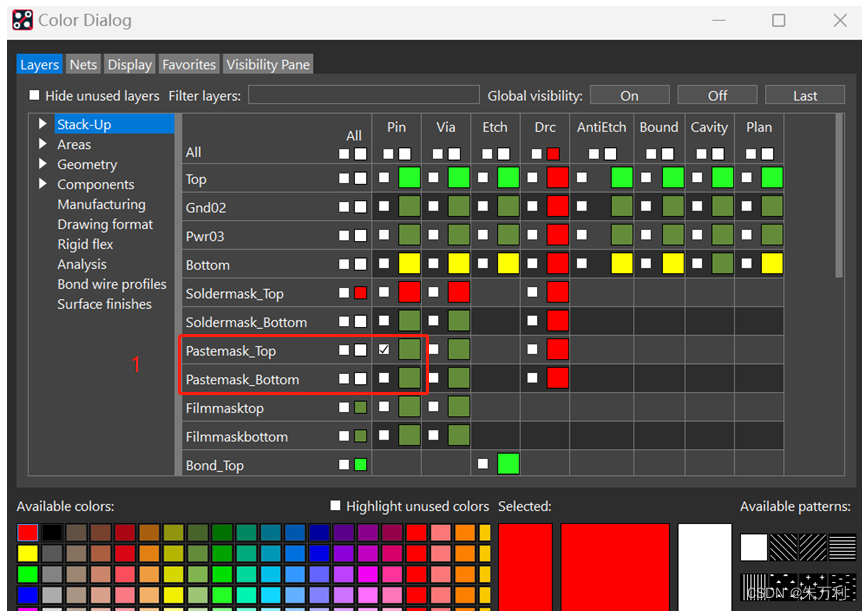

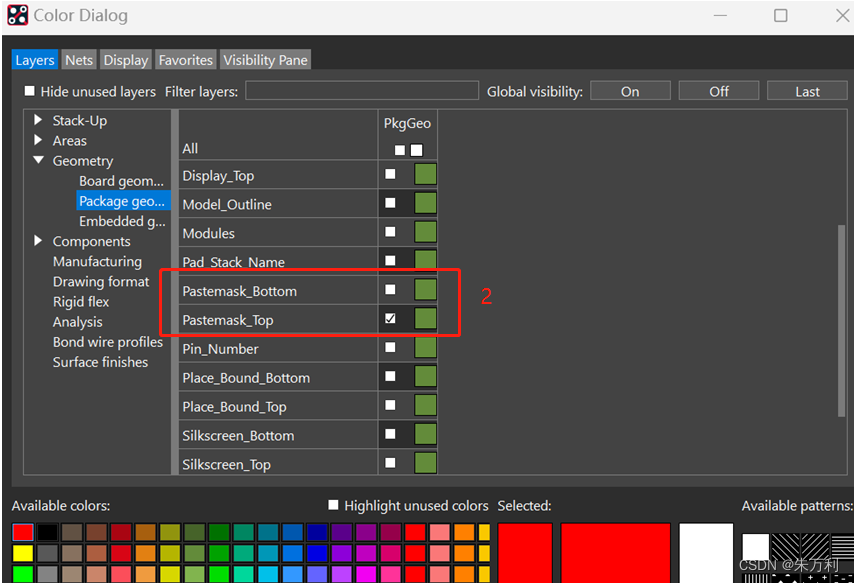

在颜色管理器中打开钢网，stack-up中pin有钢网，package geometry中有钢网，其他没有了。
然后同样的方法，添加PASTTOP和PASTBOTTOM即可。

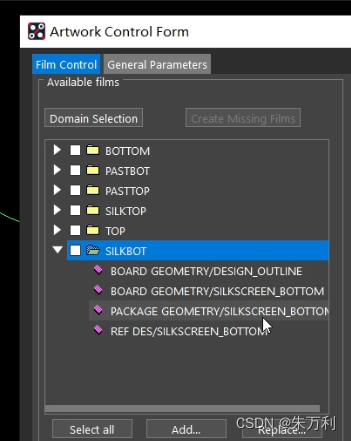

4、添加顶层和底层丝印（SILKTOP，SILKBOTTOM）
丝印主要是器件丝印框和位号，
board geometry里勾选板框、
silkscreen top/bottom，
package geometry里的silkscreen top/bottom，
component-ref des里的silkscreen top/bottom。

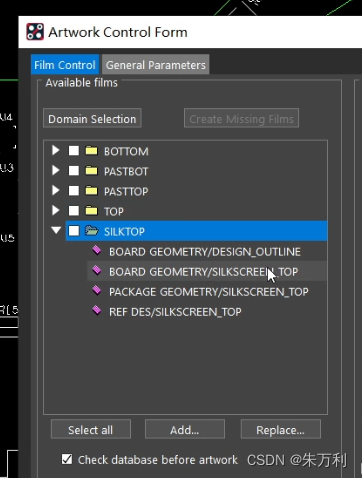

添加完后如下图所示：

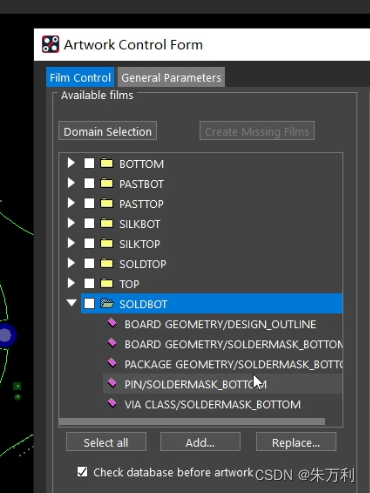

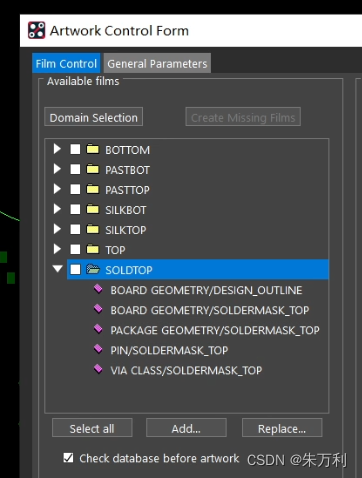

5、添加顶层和底层阻焊（绿油）（SOLDTOP，SOLDBOTTOM）

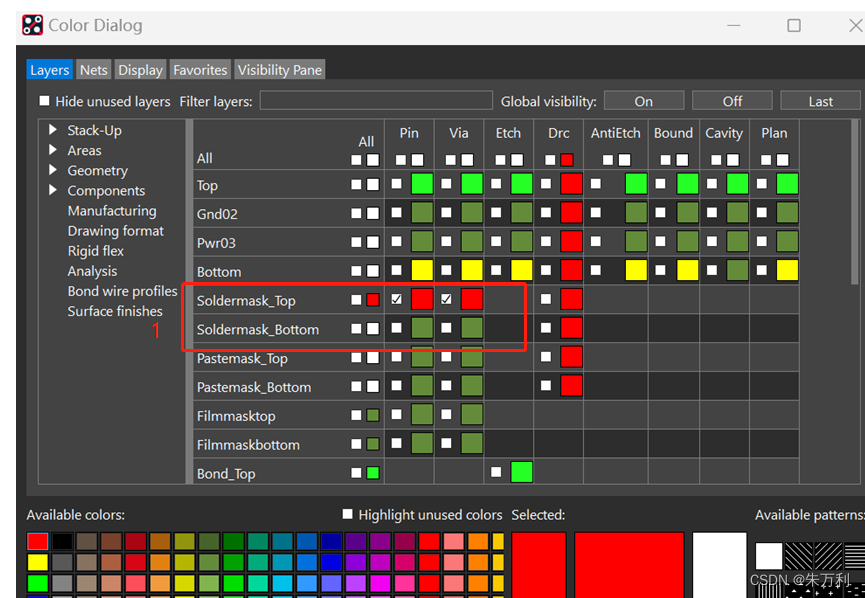

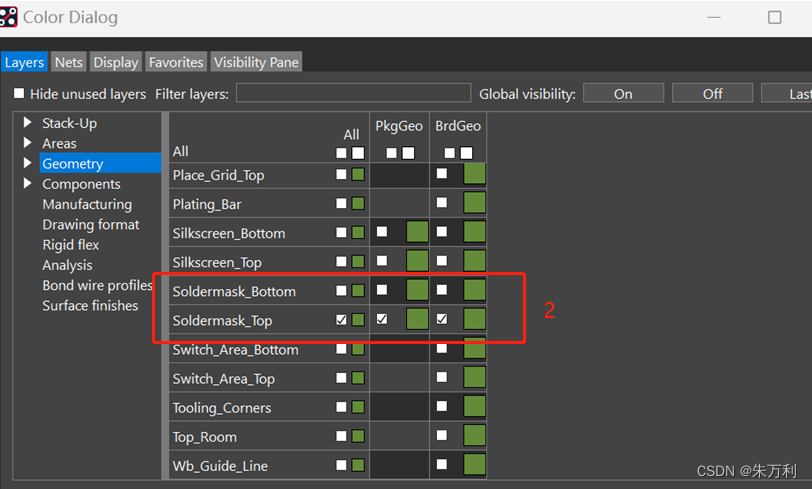

同样，在颜色管理器中只打开板框和所有阻焊层，
包括stack-up中的pin、via的阻焊、package geometry和board geometry里的阻焊，同时visibility里什么都不要勾选：

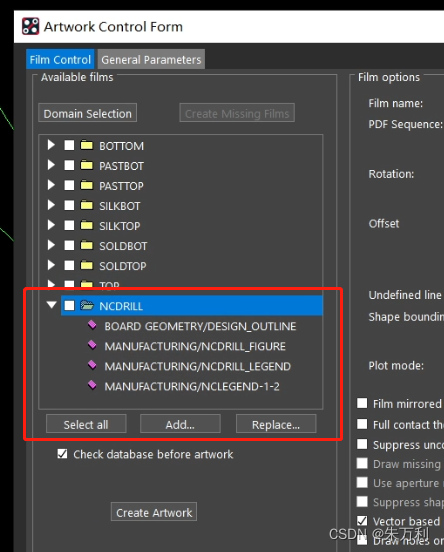

6、添加钻孔层
在添加钻孔层前，需要先提取钻孔文件。

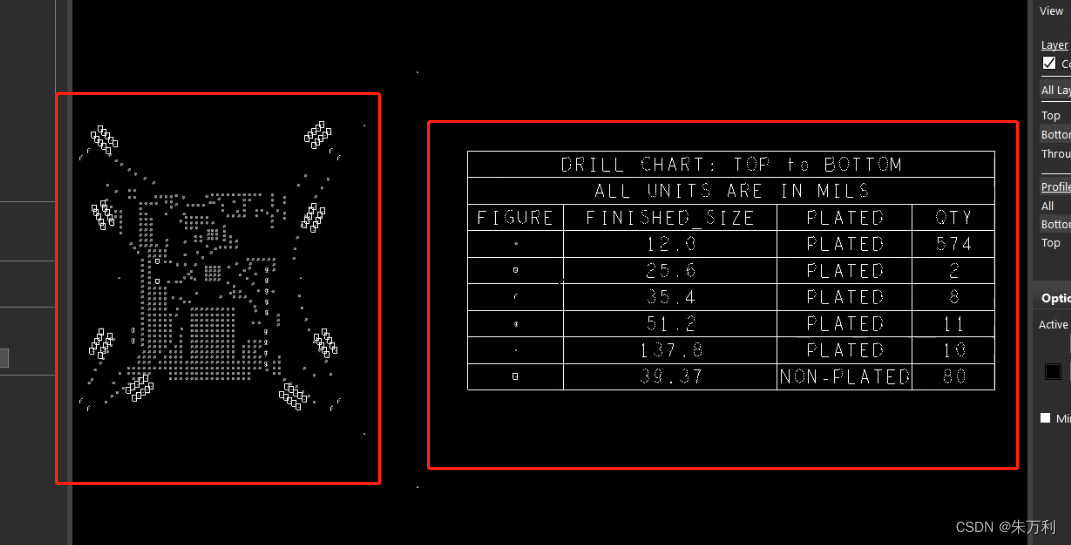

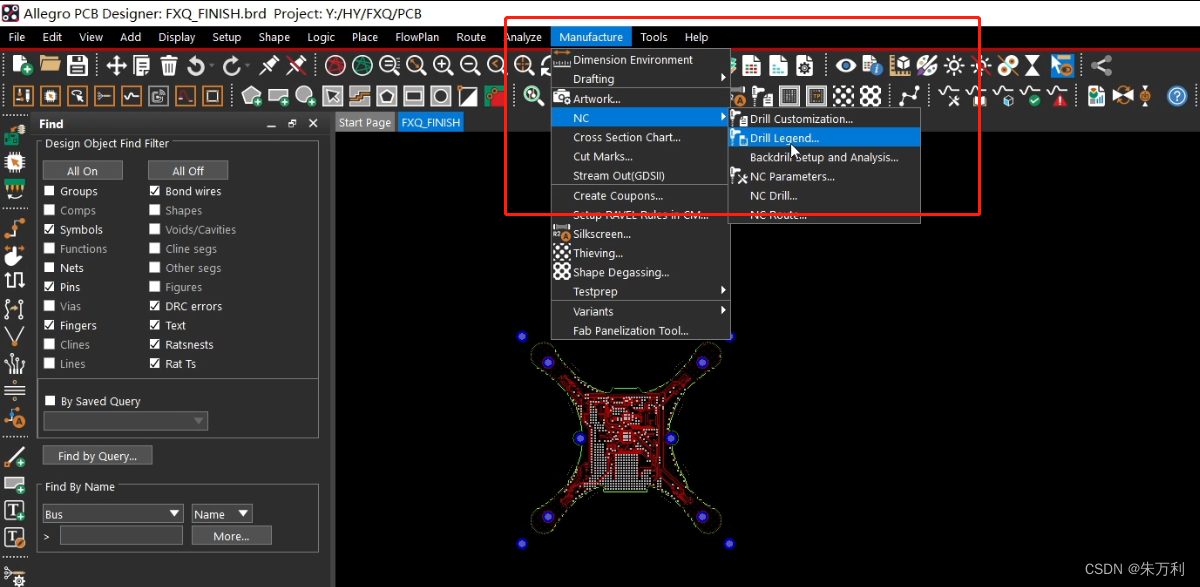

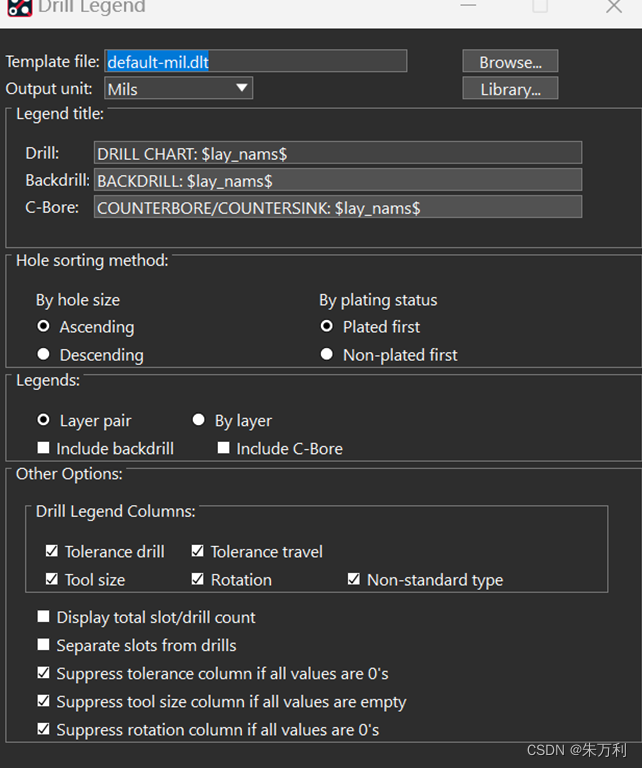

Manufacture-NC-drill legend，可以使用默认设置直接点击OK，也可以勾选显示总过孔数量和区分槽孔和过孔。

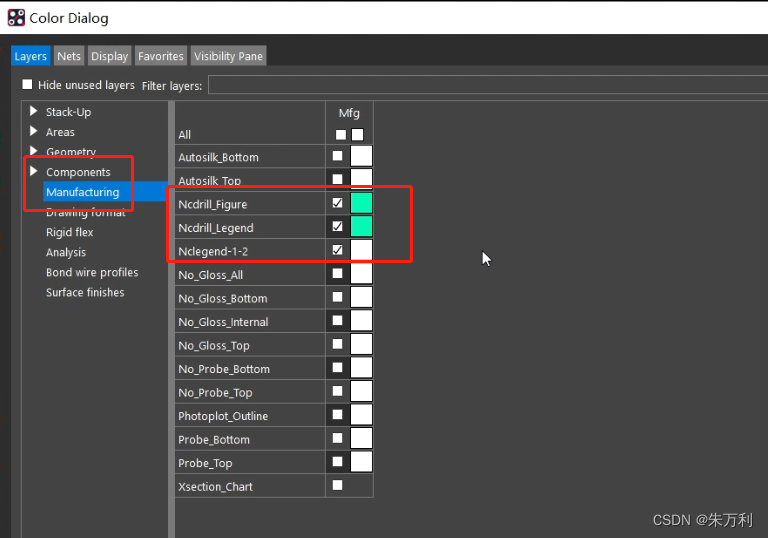

然后设置显示板框和下图三项过孔相关内容：

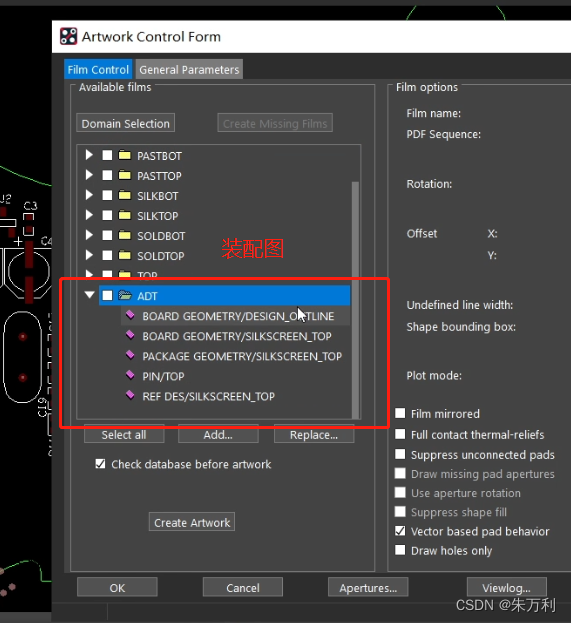

7、装配图

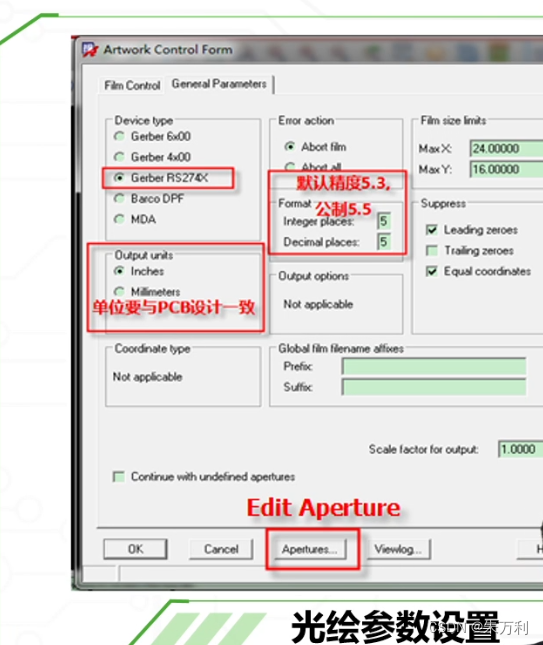

二、gerber参数设置

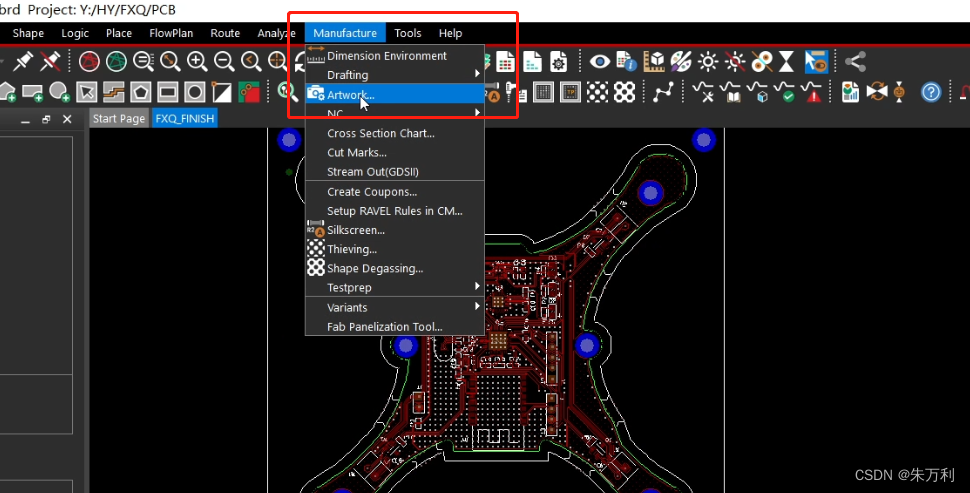

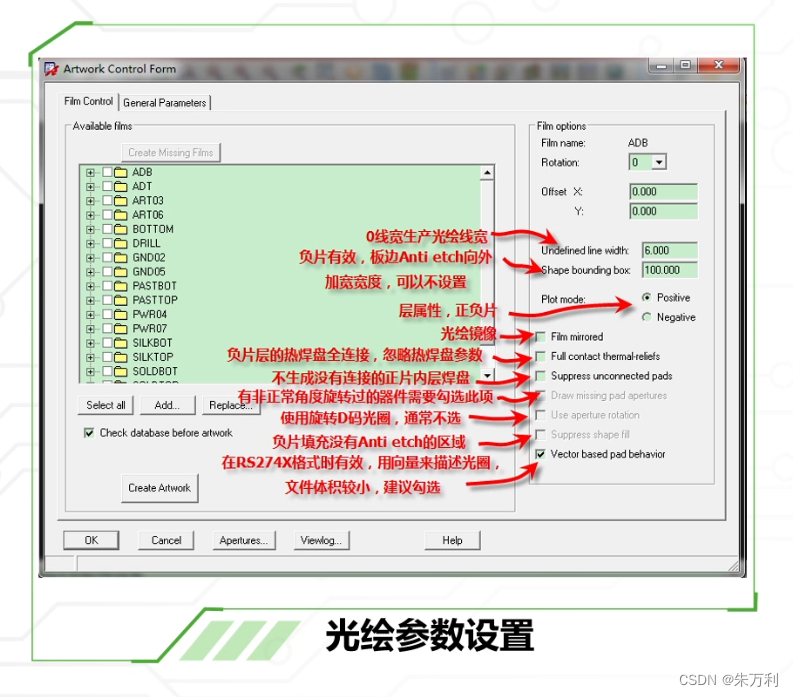

Manufacture-artwork，设置导出光绘的参数：没有定义的线宽设置为6、负片层anti-etch外扩的大小设置为100、走线层选正片、平面层选负片、再勾选倒数第二个框，所有层都按此设置一遍。





然后选择所有，点击create artwork即可输出光绘。
————————————————
