Altium Designer(AD软件)如何导出gerber文件

gerber文件输出包括2部分：一、Gerber Files；二、Nc Drill Files；分3次导出；

文件导出是在.PCB项目文件选中情况下进行。

1.PCB的尺寸外形标注一般在mechanical 1、2层；

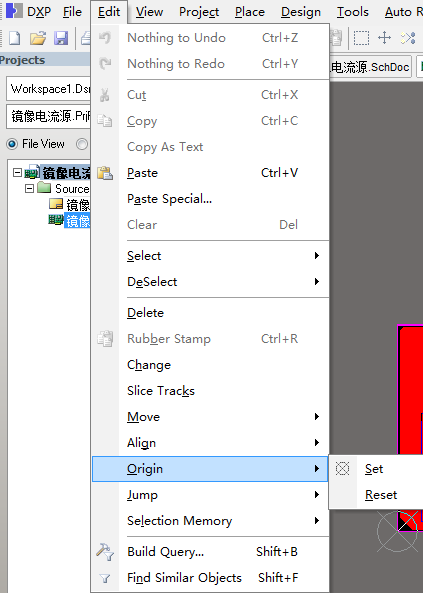

2.设定原点（若还没设定的话，设定时选择基板左下角） Edit-Origin-Set；

在这里插入图片描述

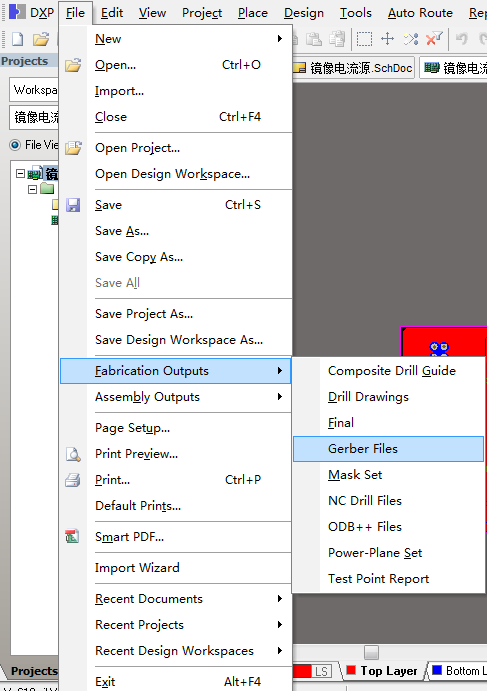

3.输出其一：gerber文件（File-Fabrication Outputs-Gerber Files）；

在这里插入图片描述

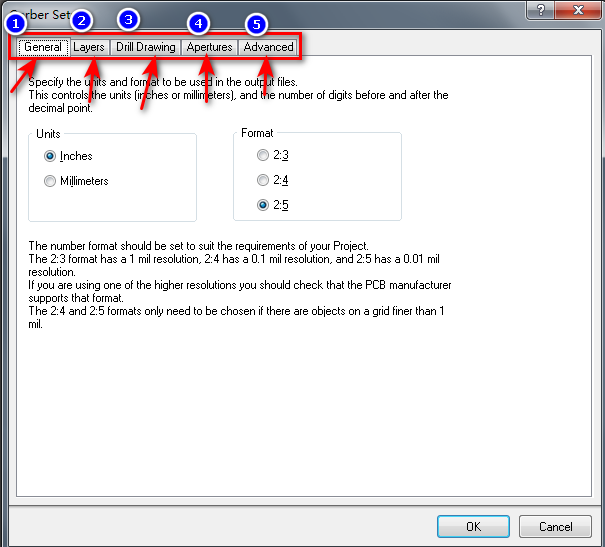

进入后依次设置；

在这里插入图片描述

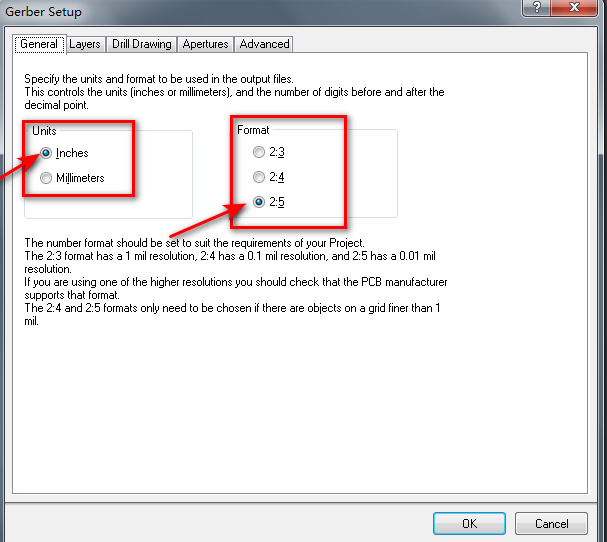

General使用默认

在这里插入图片描述

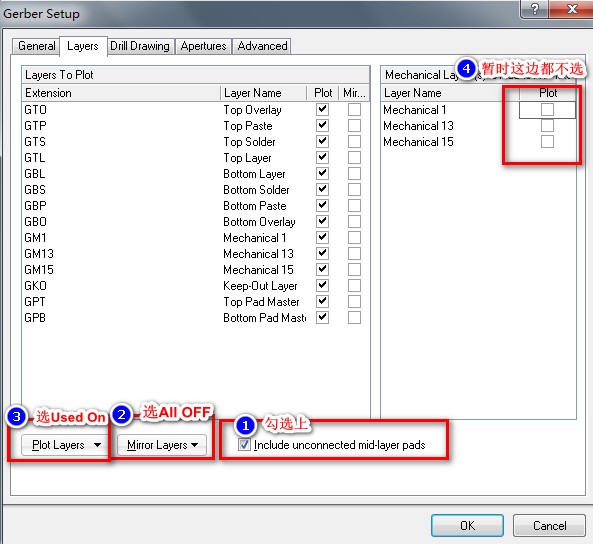

Layers

在这里插入图片描述

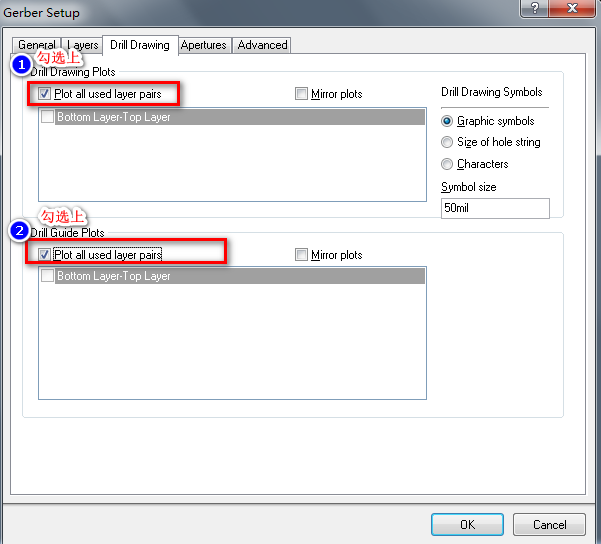

Drill Drawing

在这里插入图片描述

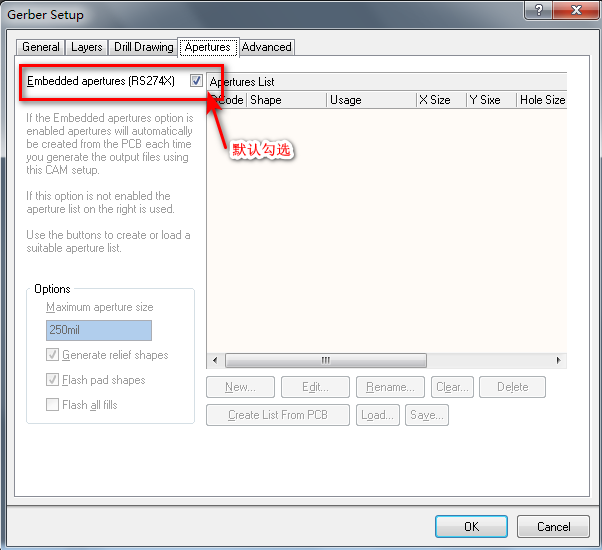

Apertures

在这里插入图片描述

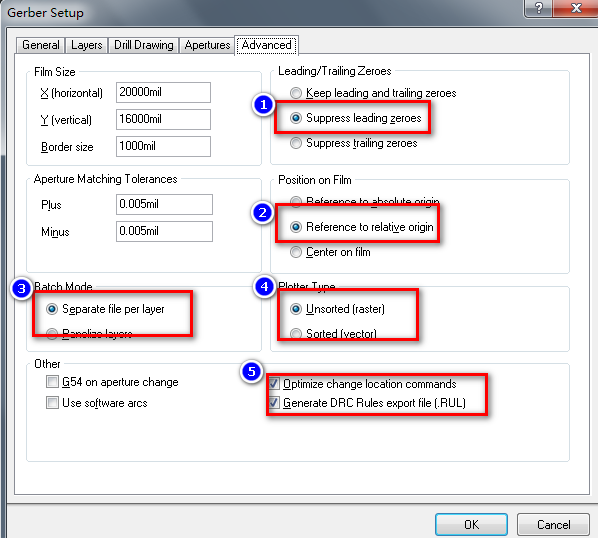

Advanced默认

在这里插入图片描述

点击OK会进行一次输出，弹出的**.cam*文件可不保存。（选中.PCB文件继续导出后续）

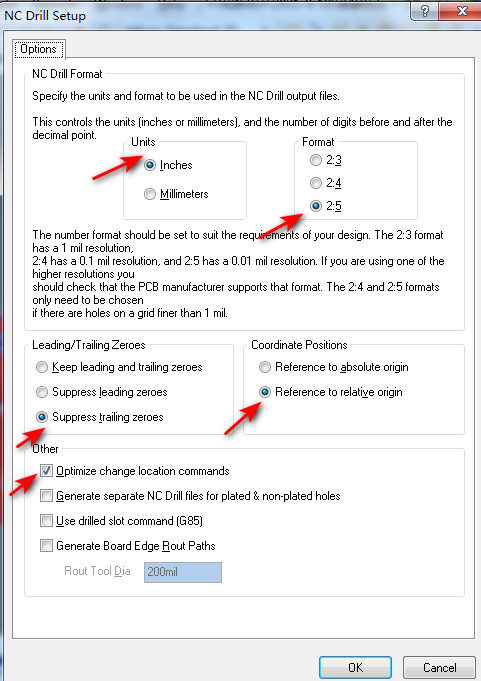

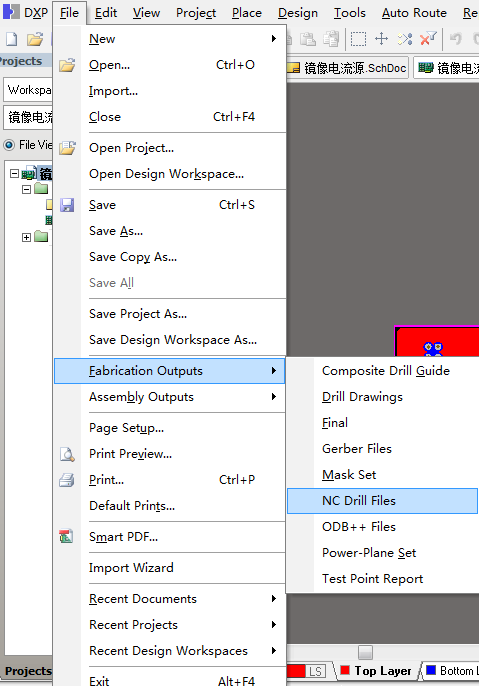

4.导出其二NC Drill ；File-Fabrication Outputs-NC Drill Files
在这里插入图片描述

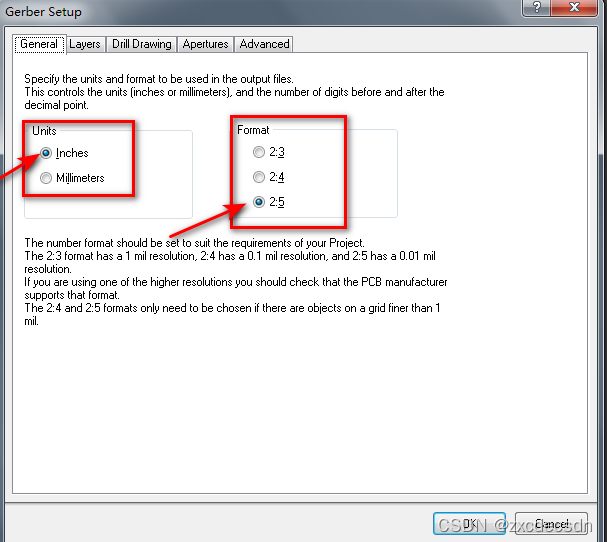

进入后设置和之前设置一致

在这里插入图片描述

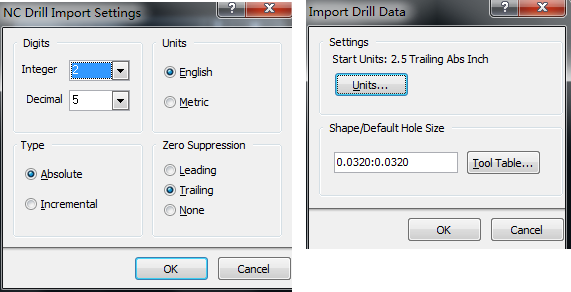

进入不用更改

在这里插入图片描述

一直点击OK;弹出**.cam*文件可不保存；

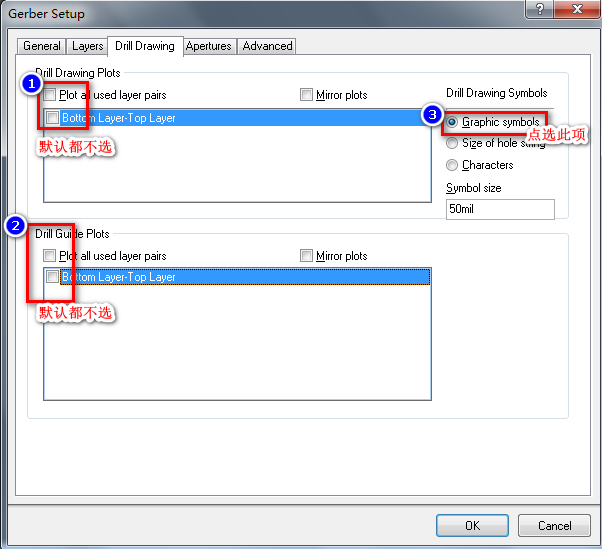

5.第三次输出：gerber文件（File-Fabrication Outputs-Gerber Files）；

在这里插入图片描述

在这里插入图片描述

点击OK，导出完成；.cam文件可不保存；默认导出文件在PCB工程目录下；
