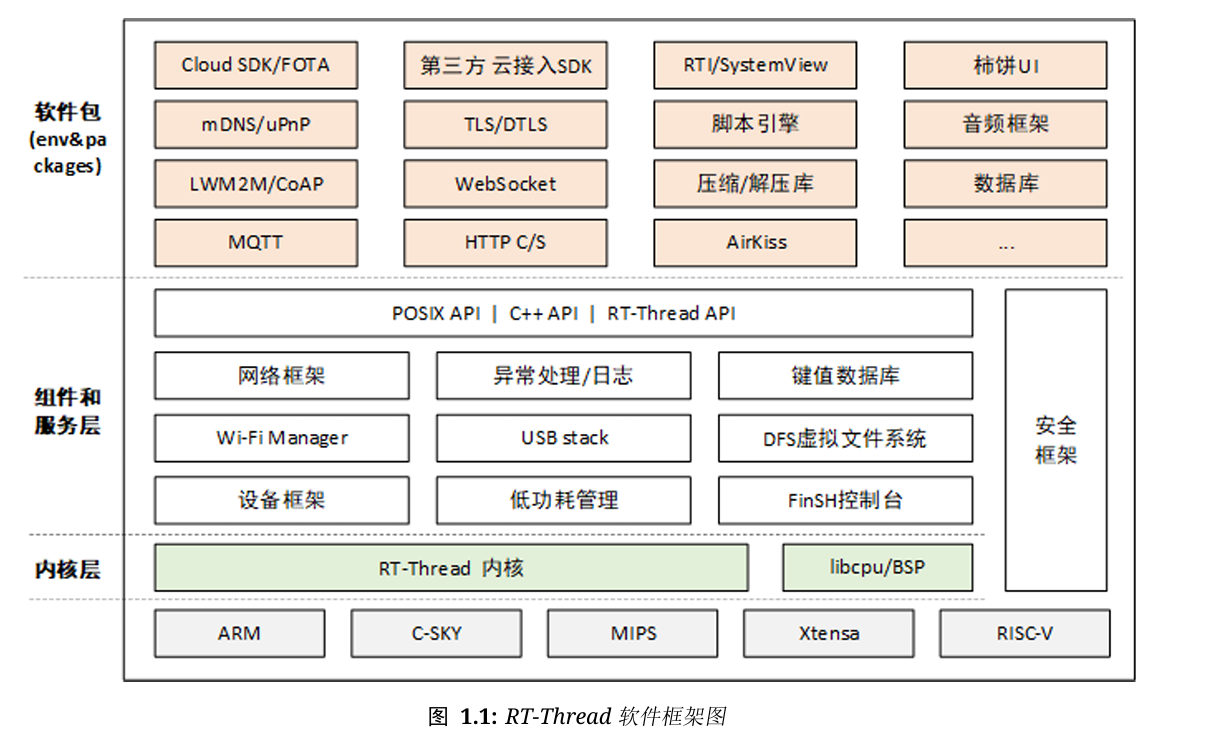

RT-thread

一种实时多线程的操作系统，任务通过线程实现，其线程调度器相当于RTOS中的任务调度器

相较于Linux系统，其体积小、功耗低、启动快，实时性高

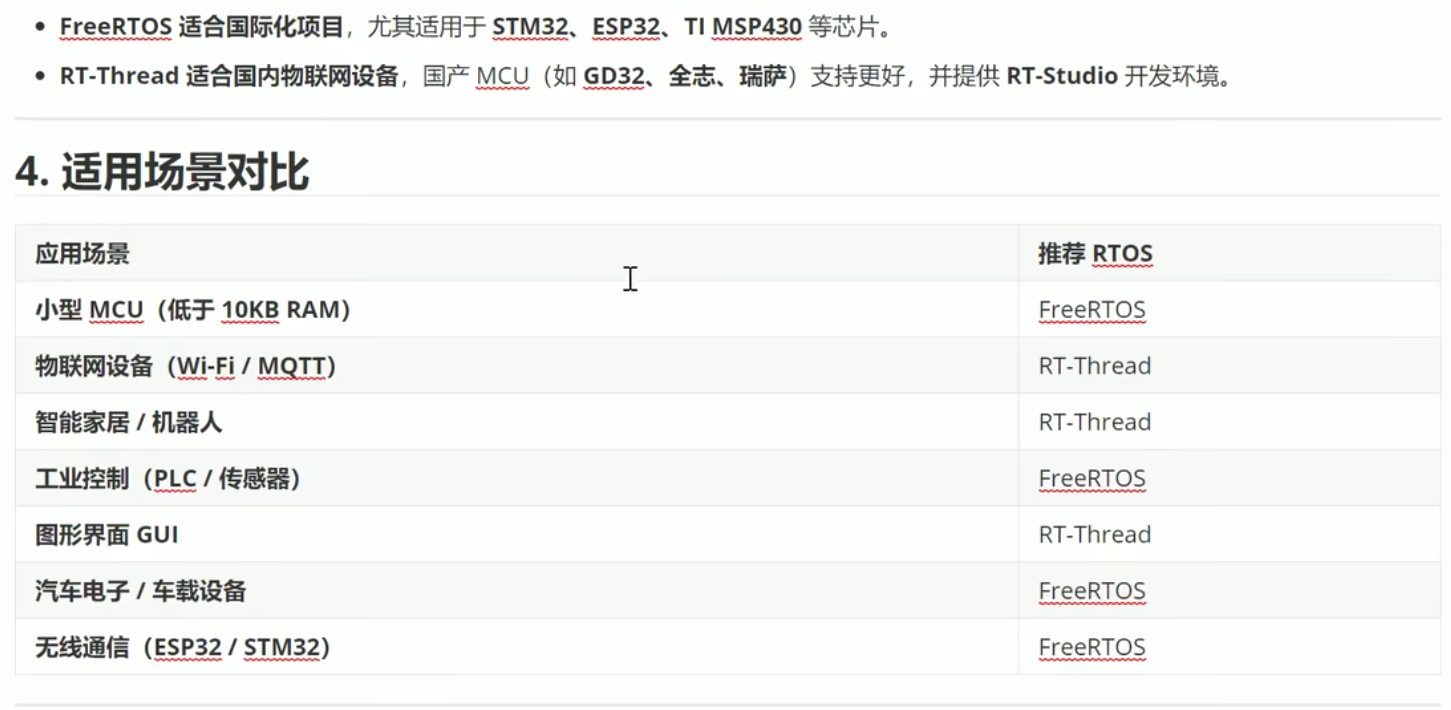

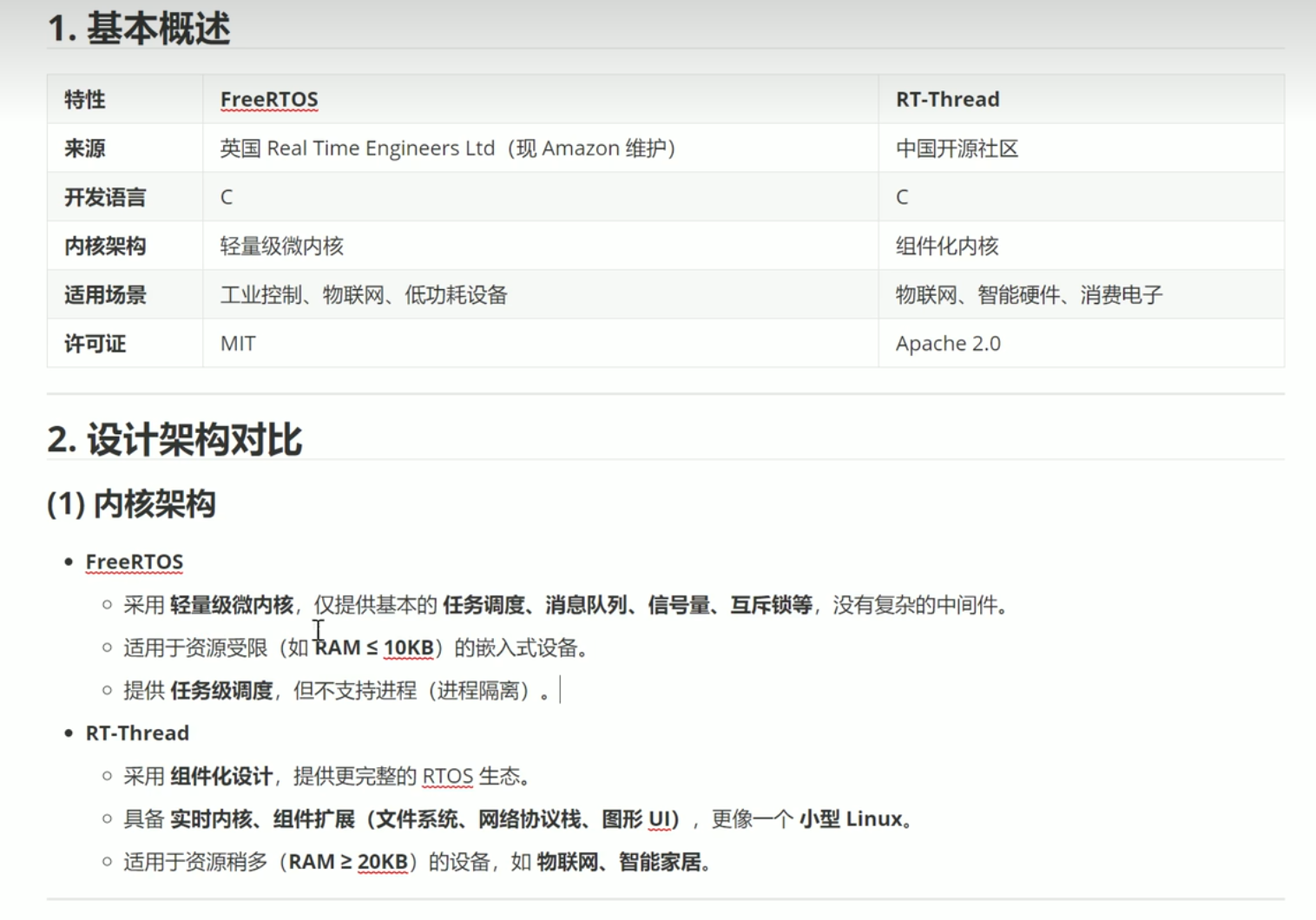

与freeRTOS的对比





 标准版本，Nano版本（简化版，代码简单移植简单），Smart版本（面向带MMU，中高端应用芯片）

 两种系统的任务（线程）运行逻辑有所不同，他们的链表形式不同，rtt中先创建的线程先执行，freertos中后创建的任务先运行。

线程管理

分为系统线程和用户线程（在rt中有空闲线程和主线程）。线程调度是抢占式的，从就绪线程列表中查找最高优先级线程。线程切换时，保存上下文。

线程控制块：  是管理线程的一个数据结构，会存放线程的一些信息，例如优先级、名称、状态、链表结构、等待事件集合等。

线程栈

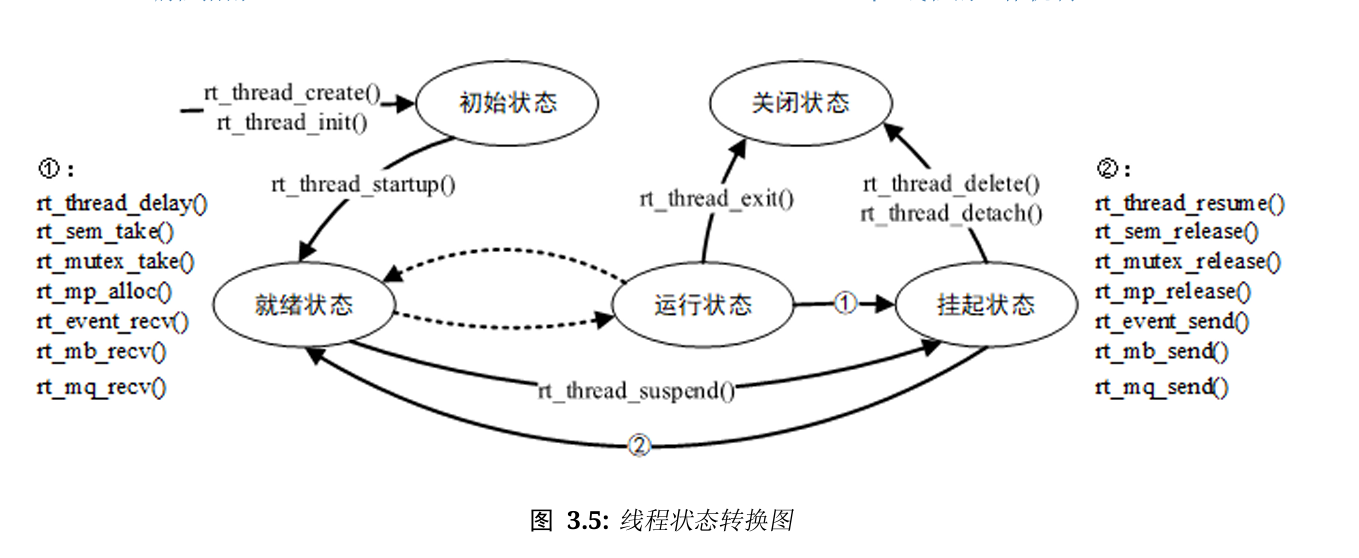

线程五种状态



优先级（0最高）

时间片（仅对优先级相同的就绪态线程有效）

线程必须要有让出CPU使用权的动作，如调用延时函数或者主动挂起。因为如果一个高优先级的线程陷入死循环，那么比他低优先级的线程都不能够得到执行。

动态线程与静态线程，静态对象会占用RAM空间，不依赖于内存堆管理器，内存分配时间确定。动态对象则依赖于内存堆 管理器，运行时申请RAM空间，当对象被删除后，占用的RAM空间被释放。如果需要更高的灵活性和适应性，动态线程更为合适；而如果需要固定的资源和更高的稳定性，静态线程可能是更好的选择。

注：rt-thread中创建对象，一般都分为动态创建与静态创建。动态创建时，系统会自动分配空间，我们用指针接收地址就好，而使用静态创建，也就是初始化的时候，要自己创建结构体，把结构体地址传给函数。

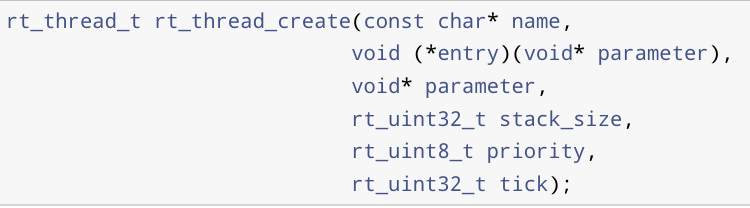

动：系统自动从动态内存堆上分配栈空间与线程句柄

动态创建与静态初始化各自的优缺点以及适用场景

动态创建：

程序运行时才创建，避免了预先分配内存造成的资源浪费，但是会引入额外的性能开销，由于涉及动态内存分配，可能导致分配失败和延迟。

静态初始化：

通常是在程序启动时就已经初始化，避免了运行时的内存开销，更加高效。但是灵活性不足，适用于对于实时性要求高的场景，以及已知在设计阶段所需的数量。





静：由用户分配栈空间与线程句柄

rt_err_t rt_thread_init(struct rt_thread* threadconst char* name, void (*entry)(void* parameter), void* parameter, void* stack_start, rt_uint32_t stack_size, rt_uint8_t priority, rt_uint32_t tick);

静态线程的线程控制块指针以及线程栈（全局缓冲区）需要用户自己提供。

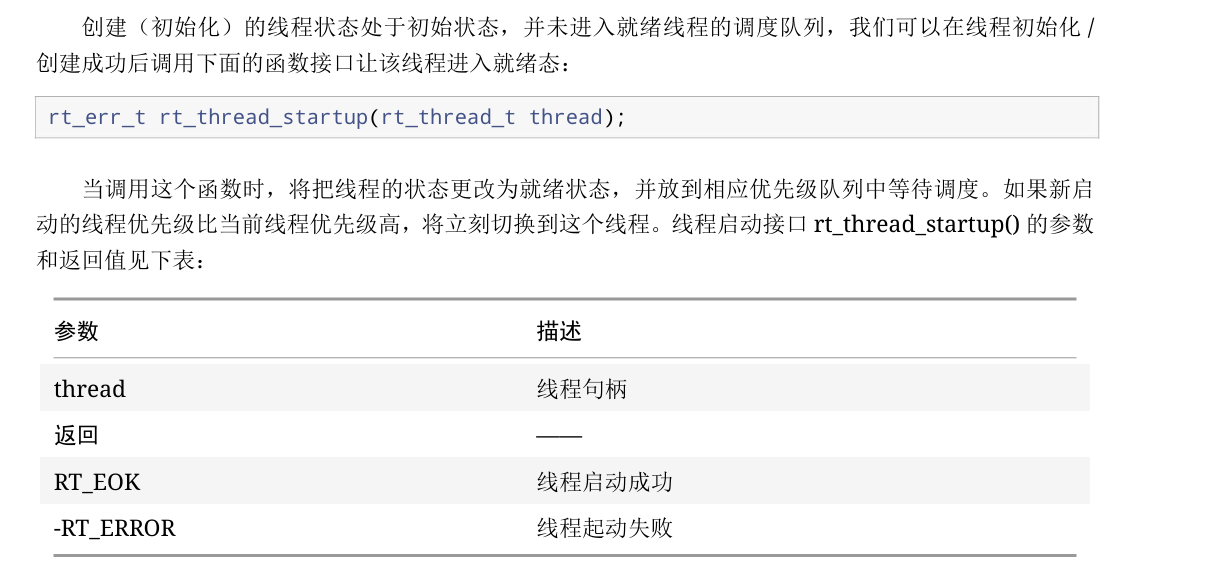

启动线程

删除线程

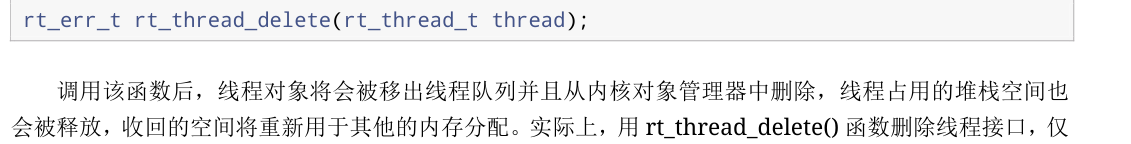

rt_err_t rt_thread_delete(rt_thread_t thread)；删除动态线程

rt_err_t rt_thread_detach (rt_thread_t thread);删除静态线程





要注意能运行完毕的线程， RT-Thread在线程运行完毕后，自动删除线程

其他函数

rt_thread_t rt_thread_self(void)

在程序的运行过程中，相同的一段代码可能会被多个线程执行，在执行的时候可以通过这个的函数接口获得当前执行的线程句柄

rt_err_t rt_thread_yield(void);

 调用该函数后，当前线程首先把自己从它所在的就绪优先级线程队列中删除，然后把自己挂到这个优 先级队列链表的尾部，然后激活调度器进行线程上下文切换

rt_err_t rt_thread_sleep(rt_tick_t tick);

rt_err_t rt_thread_delay(rt_tick_t tick);

rt_err_t rt_thread_mdelay(rt_int32_t ms);

调用它们可以使当前线程挂起一段指定的时间，当这个时间过后，线程 会被唤醒并再次进入就绪状态。

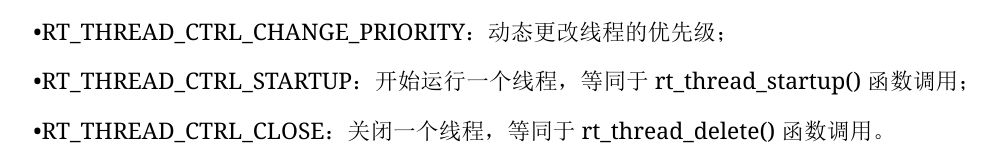

rt_err_t rt_thread_control(rt_thread_t thread, rt_uint8_t cmd, void* arg);

当需要对线程进行一些其他控制时，例如动态更改线程的优先级，可以调用这个函数

 rt_err_t rt_thread_idle_sethook(void (*hook)(void));

rt_err_t rt_thread_idle_delhook(void (*hook)(void));

空闲钩子函数是空闲线程的钩子函数，如果设置了空闲钩子函数，就可以在系统执行空闲线程时，自动执行空闲钩子函数来做一些其他事情，比如系统指示灯。因为空闲线程永远处于就绪，所以设置的钩子函数必须保证任何时刻都不会挂起。

void rt_scheduler_sethook(void (*hook)(struct rt_thread* from, struct rt_thread* to) );

线程切换钩子函数，在线程切换时会被调用，可以用来查看线程切换时的信息，比如从哪个线程切换到哪个线程。

时钟管理

操作系统需要提供一个时钟节拍，以供系统处理所有和时间有关的事件，如线程的延时、线程的时间片轮转调度以及定时器超时等。时钟节拍是特定的周期性中断，这个中断可以看做是系统心跳。

在rt-thread中，时钟节拍由配置为中断触发模式的硬件定时器产生，当中断到来时，将调用一次：void rt_tick_increase(void)，通知操作系统已经过去一个系统时钟。全局变量rt_tick在每经过一个时钟节拍时，值就会加1。

调用rt_tick_get会返回当前rt_tick 的值，即可以获取到当前的时钟节拍值。此接口可用于记录系统的运行时间长短，或者测量某任务运行的 时间。

rt_tick_t rt_tick_get(void)

定时器

两种定时模式：单次定时与循环定时。根据超时函数执行时所处的上下文环境，分为硬件定时器（中断环境）与软件定时器（软件环境），当SOFT_TIMER 模式被启动后，系统会在初始化时创建一个timer线程，这个线程的主要职责是管理和调度所有的软定时器，然后SOFT_TIMER模式的定时器超时函数在都会在 timer 线程的上下文环境中执行。             在创建定时器的create函数的flag标志位中进行设置，当指定的flag为RT_TIMER_FLAG_HARD_TIMER 时，如果定时器超时，定时器的回调函数将在时钟中断的服务例程上下文中被调用；当指定的flag为 RT_TIMER_FLAG_SOFT_TIMER 时，如果定时器超时，定时器的回调函数将在系统时钟timer线程的上 下文中被调用。

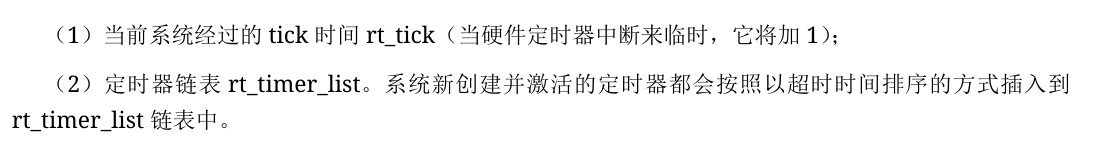

定时器工作机制

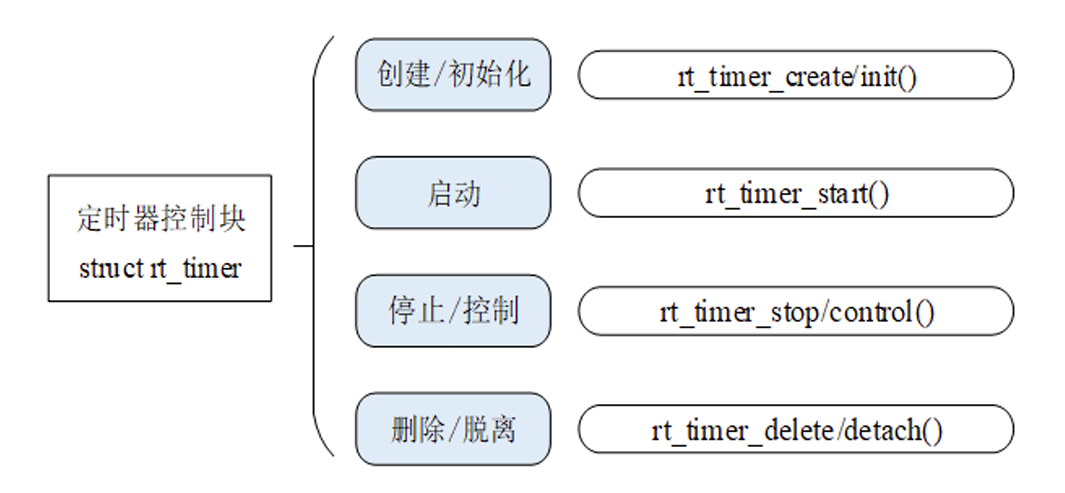

定时器控制块

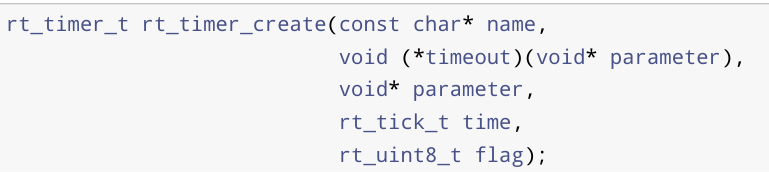

 定时器创建

动态

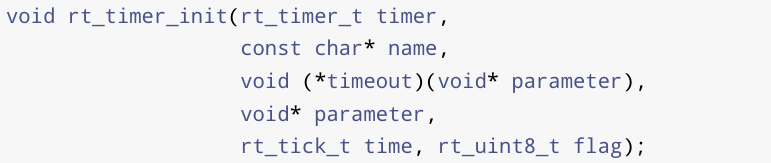

 静态

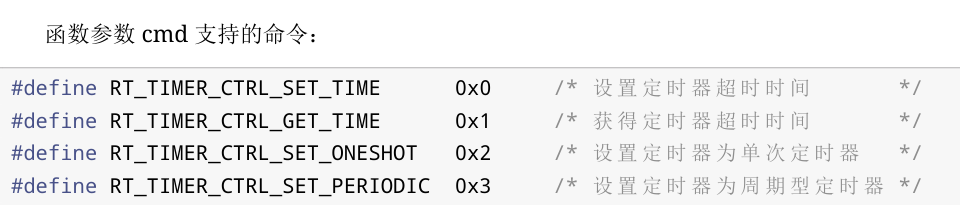

 控制定时器

 线程同步

 同步是指按预定的先后次序进行运行，线程同步是指多个线程通过特定的机制（如互斥量，事件对象， 临界区）来控制线程之间的执行顺序，也可以说是在线程之间通过同步建立起执行顺序的关系，如果没有同步，那线程之间将是无序的

 线程的同步方式有很多种，其核心思想都是：在访问临界区的时候只允许一个(或一类)线程运行。

实现同步的方式：信号量、互斥量、事件集

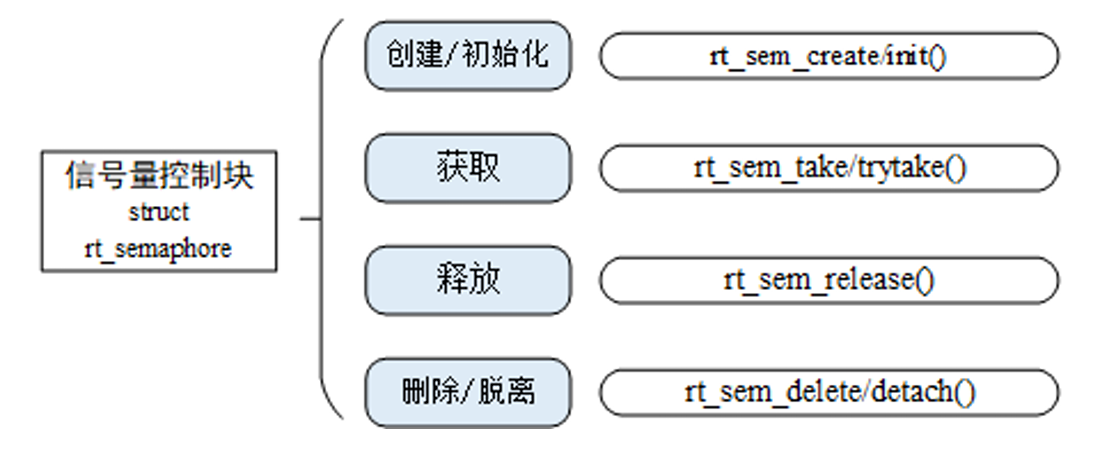

 信号量

线程可以获取或释放它，从而达到同步或 互斥的目的。

线程通过获取信号量来获得信号量资源实例，当信号量值大于零时，线程将获得信号量，并且相应的 信号量值会减1，获取信号量使用下面的函数接口：

rt_err_t rt_sem_take (rt_sem_t sem, rt_int32_t time);

在调用这个函数时，如果信号量的值等于零，那么说明当前信号量资源实例不可用，申请该信号量的线 程将根据time参数的情况选择直接返回、或挂起等待一段时间、或永久等待

 释放信号量可以唤醒挂起在该信号量上的线程。释放信号量使用下面的函数接口：

rt_err_t rt_sem_release(rt_sem_t sem);

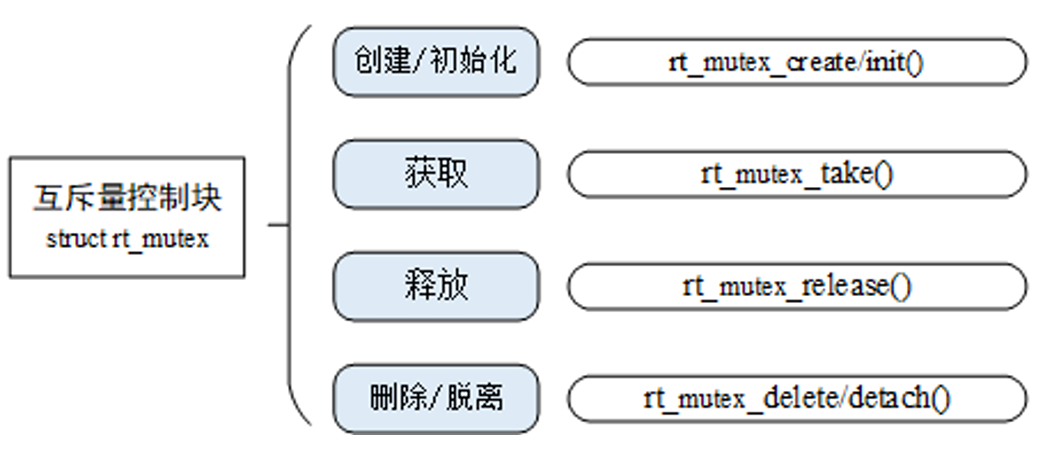

互斥量（类似于二值信号量，区别是二值信号量可以由不同的线程释放，而互斥量只能由同一线程释放） 锁

信号量会有优先级反转问题，而互斥量有优先级继承机制，解决了优先级反转问题。通过在线程A尝试获取共享资源而被挂起的期间内，将线程C的优先级提升到线程A的优先级别，从而 解决优先级翻转引起的问题。这样能够防止C（间接地防止A）被B抢占。

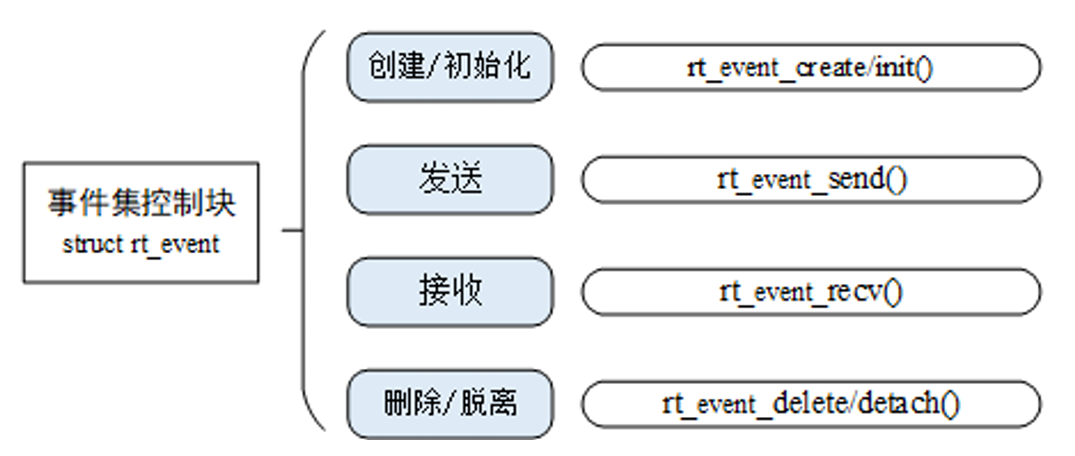

 事件集

它的特点是可以实现一对多，多对多的同步。即一个 线程与多个事件的关系可设置为：其中任意一个事件唤醒线程，或几个事件都到达后才唤醒线程进行后续 的处理；同样，事件也可以是多个线程同步多个事件。这种多个事件的集合可以用一个32位无符号整型变 量来表示，变量的每一位代表一个事件，线程通过“逻辑与”或“逻辑或”将一个或多个事件关联起来，形成事件组合。

 发送事件

rt_err_t rt_event_send(rt_event_t event, rt_uint32_t set);

使用该函数接口时，通过参数set指定的事件标志来设定event事件集对象的事件标志值，然后遍历 等待在event事件集对象上的等待线程链表，判断是否有线程的事件激活要求与当前event对象事件标志 值匹配，如果有，则唤醒该线程。

接收事件

rt_err_t rt_event_recv(rt_event_t event,
 rt_uint32_t set,
 rt_uint8_t option,
 rt_int32_t timeout,
 rt_uint32_t* recved);

当用户调用这个接口时，系统首先根据set参数和接收选项option来判断它要接收的事件是否发生， 如果已经发生，则根据参数option上是否设置有RT_EVENT_FLAG_CLEAR来决定是否重置事件的相应 标志位，然后返回（其中recved参数返回接收到的事件）；如果没有发生，则把等待的set和option参数 填入线程本身的结构中，然后把线程挂起在此事件上，直到其等待的事件满足条件或等待时间超过指定的 超时时间。如果超时时间设置为零，则表示当线程要接受的事件没有满足其要求时就不等待，而直接返回 RT_ETIMEOUT。

set是事件掩码，option是事件选项，可以给的值有，RT_EVENT_FLAG_OR， RT_EVENT_FLAG_AND，RT_EVENT_FLAG_CLEAR。

recved是指向接收到的事件掩码的指针

线程通信

消息队列

消息队列和邮箱的明显不同是消息的长度并不限定在4个字节以内

消息队列能够接收来自线程或中断服务例程中不固定长度的消息，并把消息缓存在自己的内存空间中。 其他线程也能够从消息队列中读取相应的消息，而当消息队列是空的时候，可以挂起读取线程。当有新的 消息到达时，挂起的线程将被唤醒以接收并处理消息。消息队列是一种异步的通信方式。

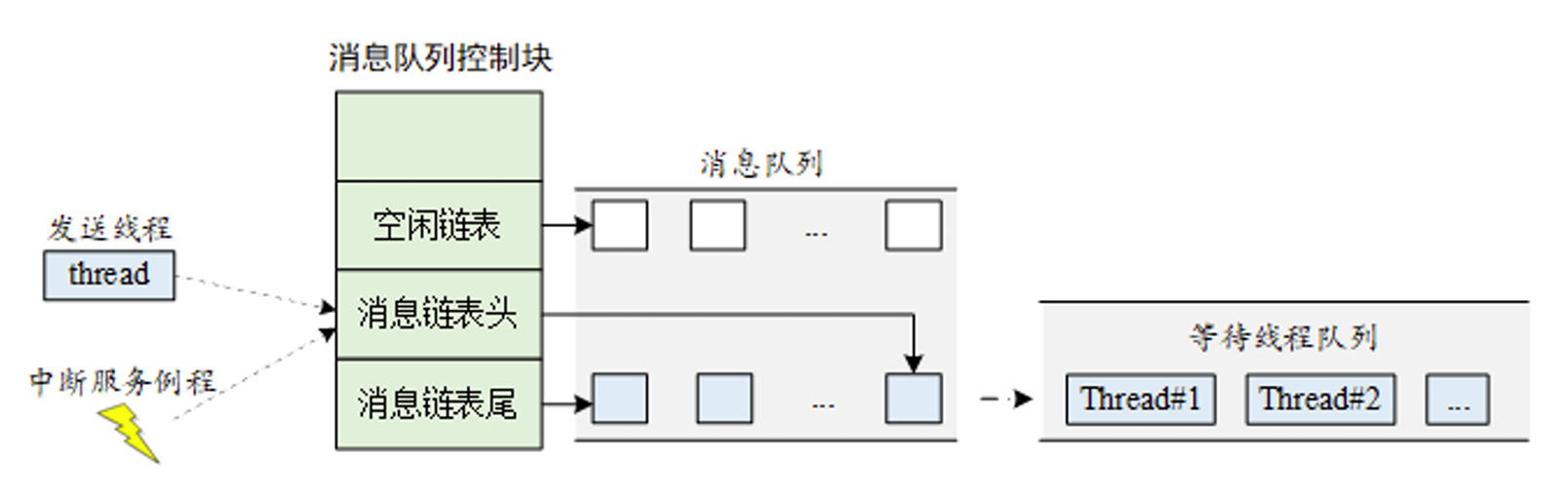

消息队列工作机制

发送者每次将消息发送到队尾，接收者每次从队首取消息。当有多个消息发送到消息队列时，通常将先进入消息队列的消息先传给线程， 也就是说，线程先得到的是最先进入消息队列的消息。但是当发送紧急消息时，从空闲消息链表上取下来的消息块不是挂到消息队列的队尾，而是挂到队首，这样，接收者就能够优先接收到紧急消息。

 邮箱

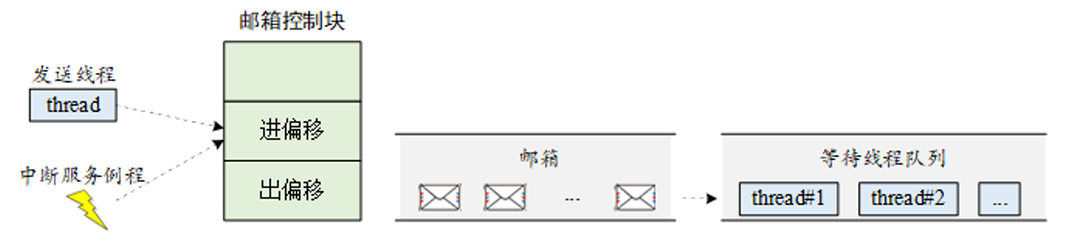

RT-Thread 操作系统的邮箱用于线程间通信，特点是开销比较低，效率较高。邮箱中的每一封邮件只能容纳固定的4字节内容，线程或中断服务例程把一封4字节长度的邮件发送 到邮箱中，而一个或多个线程可以从邮箱中接收这些邮件并进行处理。

 当一个线程向邮箱发送邮件时，如果邮箱没满，将把邮件复制到邮箱中。如果邮箱已经满了，发送线 程可以设置超时时间，选择等待挂起或直接返回-RT_EFULL。如果发送线程选择挂起等待，那么当邮箱中的邮件被收取而空出空间来时，等待挂起的发送线程将被唤醒继续发送。

当一个线程从邮箱中接收邮件时，如果邮箱是空的，接收线程可以选择是否等待挂起直到收到新的邮 件而唤醒，或可以设置超时时间。当达到设置的超时时间，邮箱依然未收到邮件时，这个选择超时等待的 线程将被唤醒并返回-RT_ETIMEOUT。如果邮箱中存在邮件，那么接收线程将复制邮箱中的4个字节邮件到接收缓存中。

 信号

信号（又称软中断）用于通知目标线程发生了特定事件，其处理类似于中断，用于线程异常通知，应急处理。线程之间可以互相 通过调用rt_thread_kill() 发送软中断信号。

安装

一个线程想要对某个信号进行处理，首先要在这个贤臣中安装信号，使用

rt_sighandler_t rt_signal_install(int signo, rt_sighandler_t[] handler);

其中rt_sighandler_t 是定义信号处理函数的函数指针类型，sigo是信号编号

阻塞

信号阻塞，也可以理解为屏蔽信号。如果该信号被阻塞，则该信号将不会递达给安装此信号的线程

void rt_signal_mask(int signo);

解除阻塞

线程中可以安装好几个信号，使用此函数可以对其中一些信号给予“关注”，那么发送这些信号都会引 发该线程的软中断。调用rt_signal_unmask()可以用来解除信号阻塞：

void rt_signal_unmask(int signo);

发送

调用rt_thread_kill()可以用来向 任何线程发送信号

int rt_thread_kill(rt_thread_t tid, int sig);

tid是线程句柄

内存管理

rt中对内存的管理，大体可以分为内存堆管理和内存池管理。内存堆管理用于管理一段连续的内存空间，内存堆可以在当前资源满足的情况下，根据用户的需求分配任意大小的内存块。而当用户不需要再使 用这些内存块时，又可以释放回堆中供其他应用分配使用。RT-Thread系统为了满足不同的需求，提供了 不同的内存管理算法，分别是小内存管理算法、slab管理算法和memheap管理算法。

小内存管理算法

一种简单的内存分配算法，初始化时有一块大内存，当需要分配内存块时，从这块大内存上分割出相匹配的内存快，并把剩余的空闲内存块归还。每个内存块都包含一个管理用的表头。算法例子说明如下图

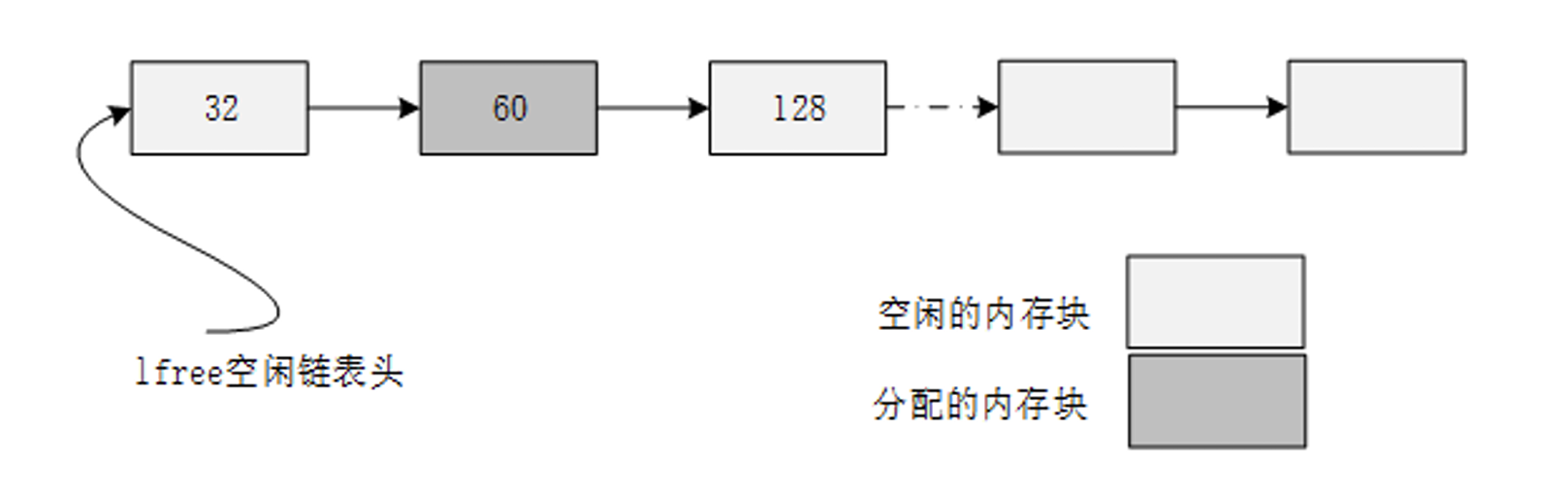

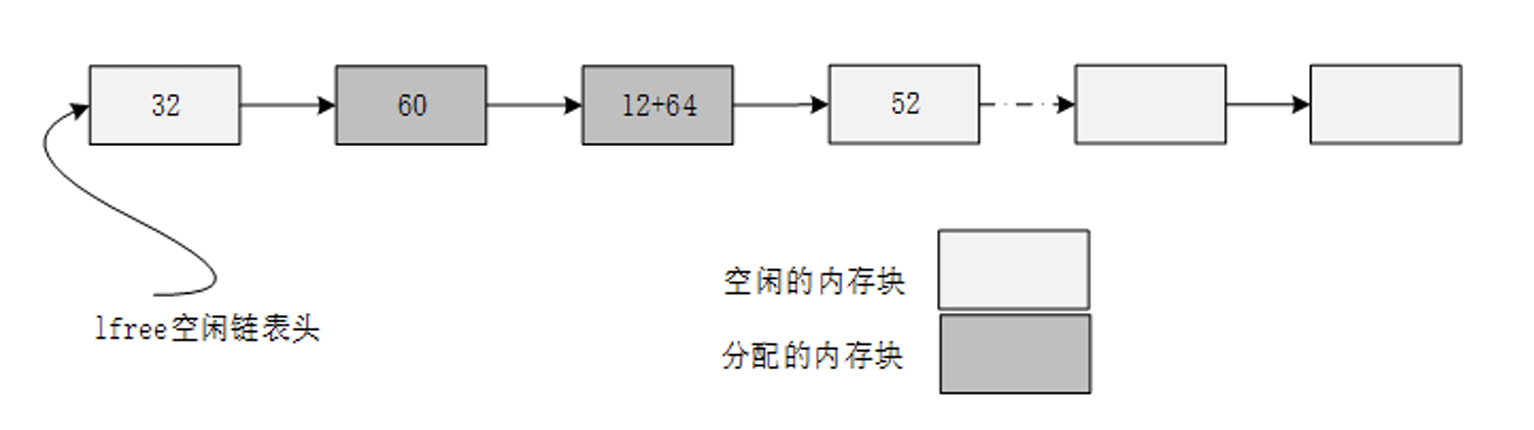

 如下图所示的内存分配情况，空闲链表指针lfree初始指向32字节的内存块。当用户线程要再分配一 个64字节的内存块时，但此lfree指针指向的内存块只有32字节并不能满足要求，内存管理器会继续寻 找下一内存块，当找到再下一块内存块，128字节时，它满足分配的要求。因为这个内存块比较大，分配 器将把此内存块进行拆分，余下的内存块（52字节）继续留在lfree链表中，分配之后如下图所示。

另外，在每次分配内存块前，都会留出12字节数据头用于magic、used信息及链表节点使用。

slab管理算法

slab分配器会根据对象的大小分成多个区（zone），也可以看成每类对象有一个内存池，如下图所示，没看懂，过。

memheap管理算法

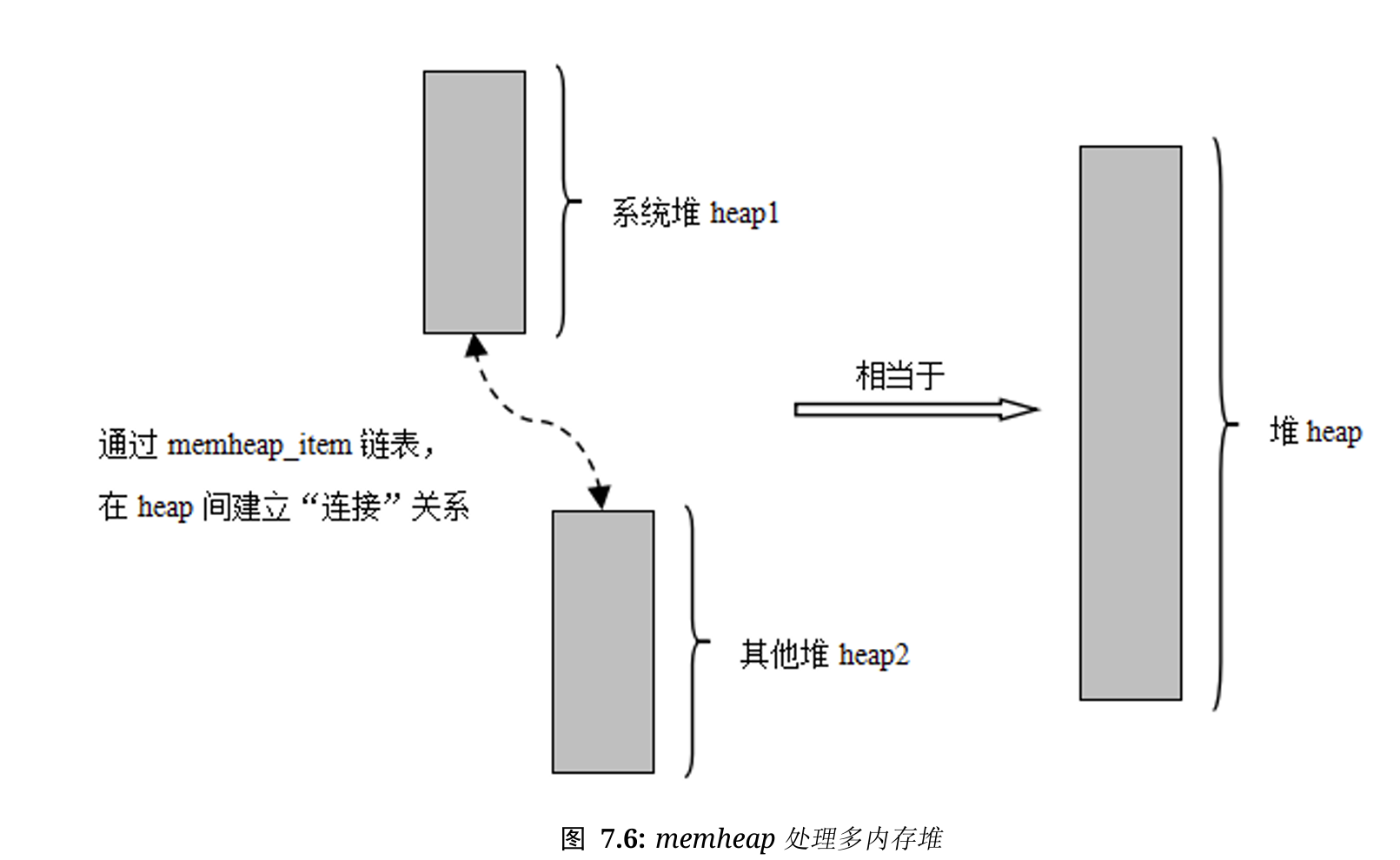

memheap 工作机制如下图所示，首先将多块内存加入memheap_item链表进行粘合。当分配内存 块时，会先从默认内存堆去分配内存，当分配不到时会查找memheap_item链表，尝试从其他的内存堆 上分配内存块。应用程序不用关心当前分配的内存块位于哪个内存堆上，就像是在操作一个内存堆。

在使用内存堆时，必须要在系统初始化的时候进行堆的初始化

void rt_system_heap_init(void* begin_addr, void* end_addr);

参数为堆内存起始地址与堆内存结束地址

在使用memheap堆内存时，必须要在系统初始化的时候进行堆内存的初始化，可以通过下面的函数 接口完成：

rt_err_t rt_memheap_init(struct rt_memheap *memheap,
 const char *name,
 void
 *start_addr,
 rt_uint32_t size)

如果有多个不连续的memheap可以多次调用该函数将其初始化并加入memheap_item链表。

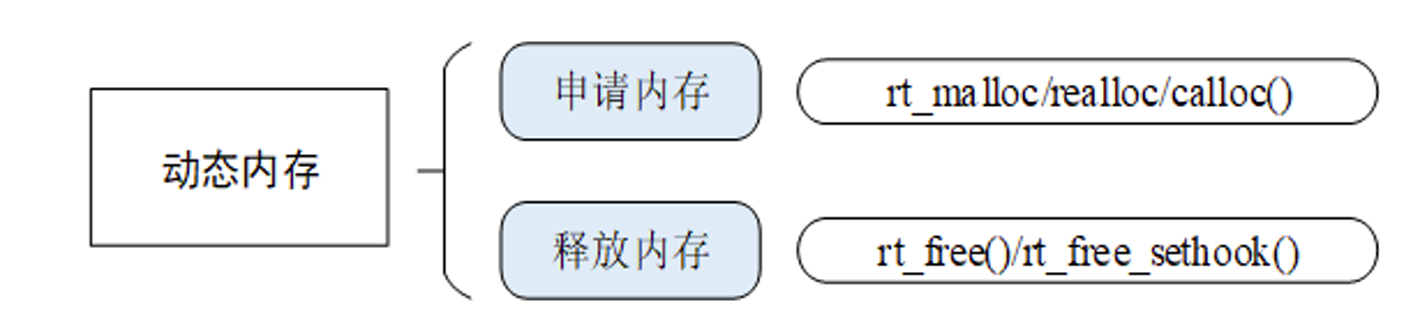

内存堆的管理



 从内存堆上分配用户指定大小的内存块

void *rt_malloc(rt_size_t nbytes);

应用程序使用完从内存分配器中申请的内存后，必须及时释放，否则会造成内存泄漏，释放内存块的 函数接口如下：

void rt_free (void *ptr);

从内存堆中分配连续内存地址的多个内存块，可以通过下面的函数接口完成：

void *rt_calloc(rt_size_t count, rt_size_t size);



内存池

内存堆管理器可以分配任意大小的内存块，非常灵活和方便。但其也存在明显的缺点：一是分配效率 不高，在每次分配时，都要空闲内存块查找；二是容易产生内存碎片。为了提高内存分配的效率，并且避免内存碎片，RT-Thread提供了另外一种内存管理方法：内存池（MemoryPool）

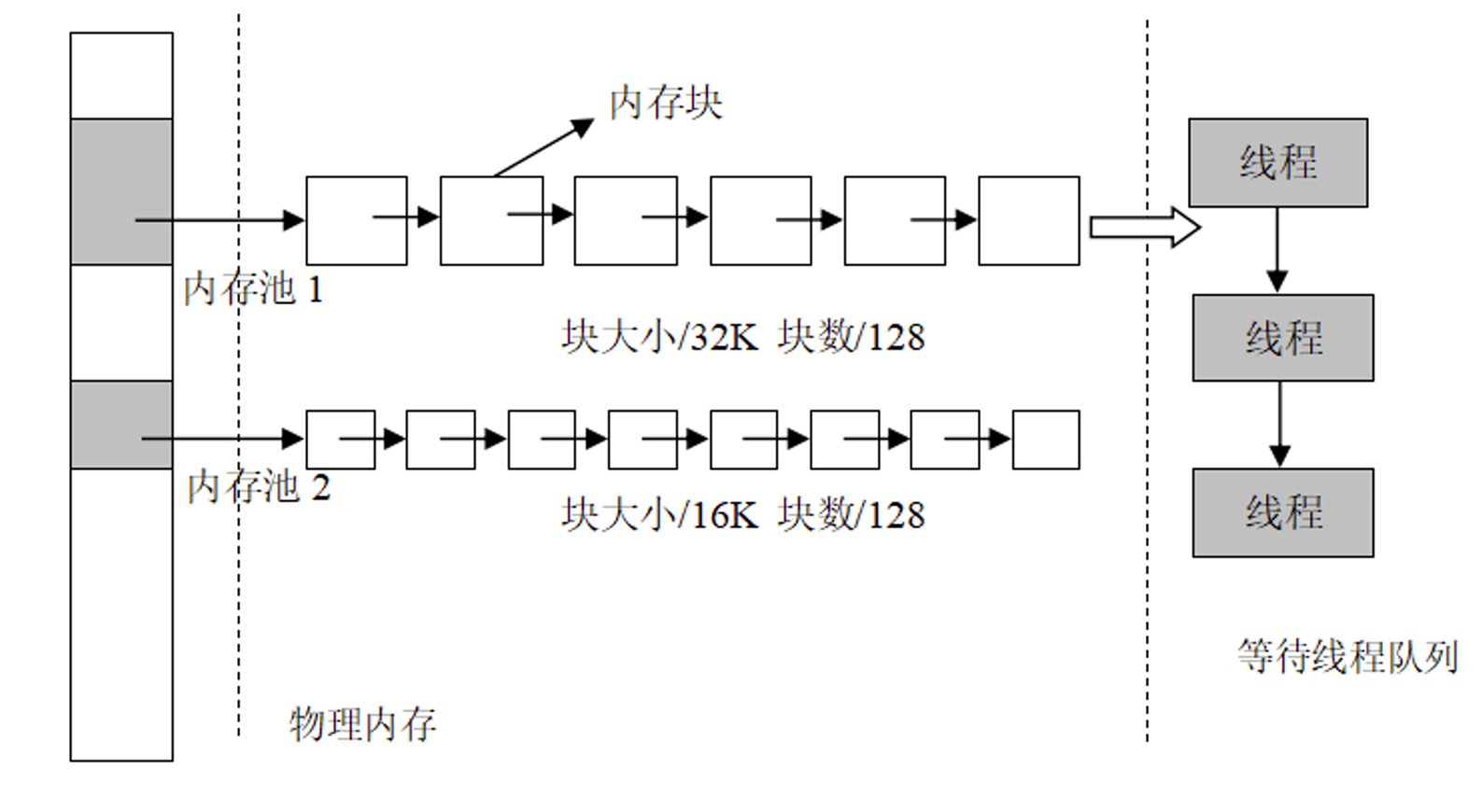

内存池在创建时先向系统申请一大块内存，然后分成同样大小的多个小内存块，小内存块直接通过链 表连接起来（此链表也称为空闲链表）。每次分配的时候，从空闲链表中取出链头上第一个内存块，提供给 申请者。

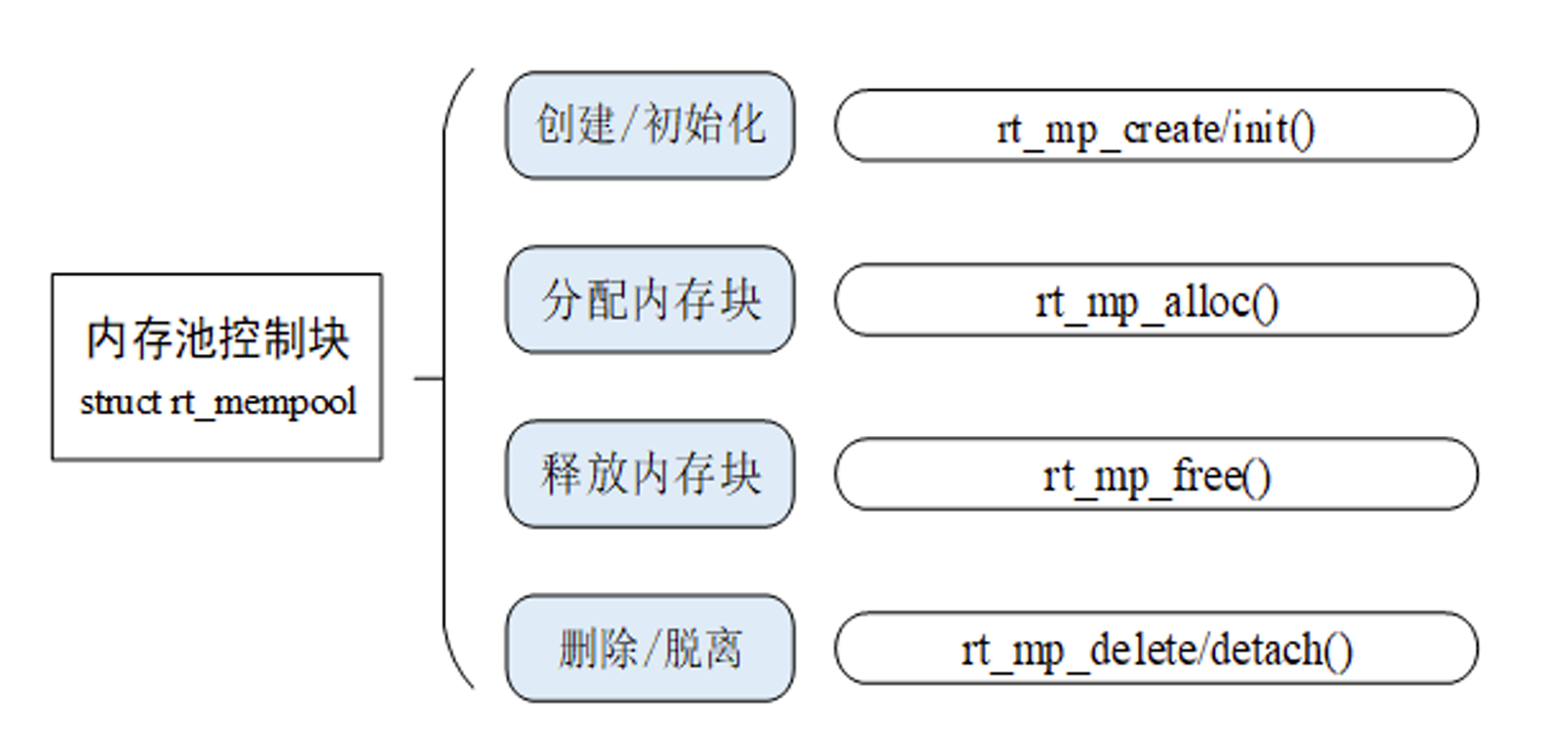

内存池管理





 IO设备模型

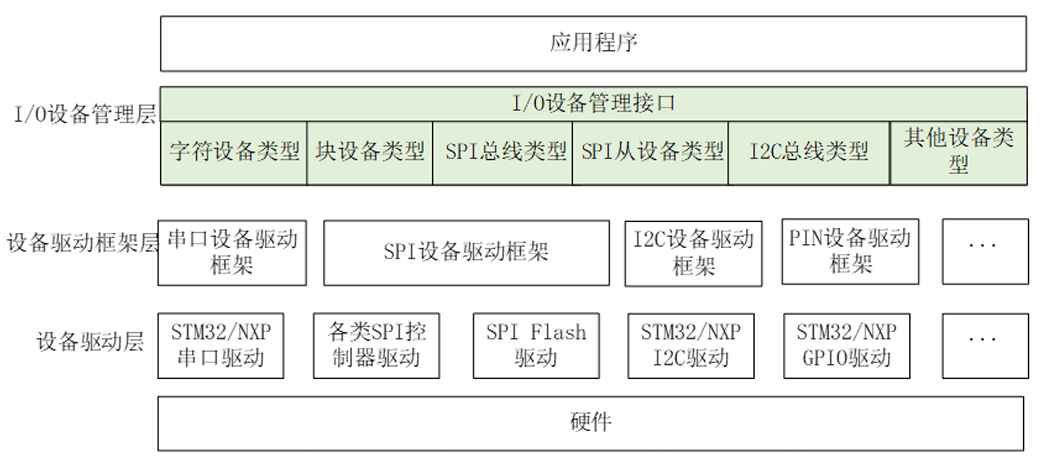

RT-Thread 提供了一套简单的I/O设备模型框架，如下图所示，它位于硬件和应用程序之间，共分成 三层，从上到下分别是I/O设备管理层、设备驱动框架层、设备驱动层。

设备驱动框架层是对同类硬件设备驱动的抽象，将不同厂家的同类硬件设备驱动中相同的部分抽取出 来，将不同部分留出接口，由驱动程序实现。

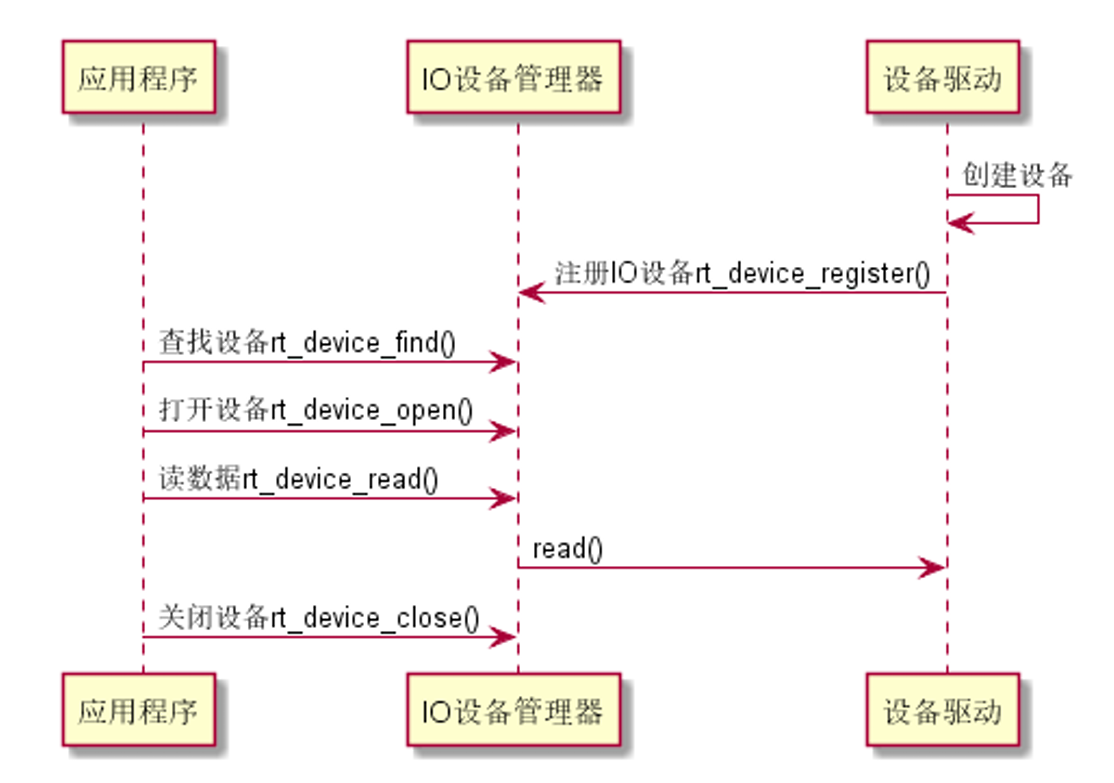

 对于操作逻辑简单的设备，可以不经过设备驱动框架层，直接将设备注册到I/O设备管理器中，使用序列 图如下图所示

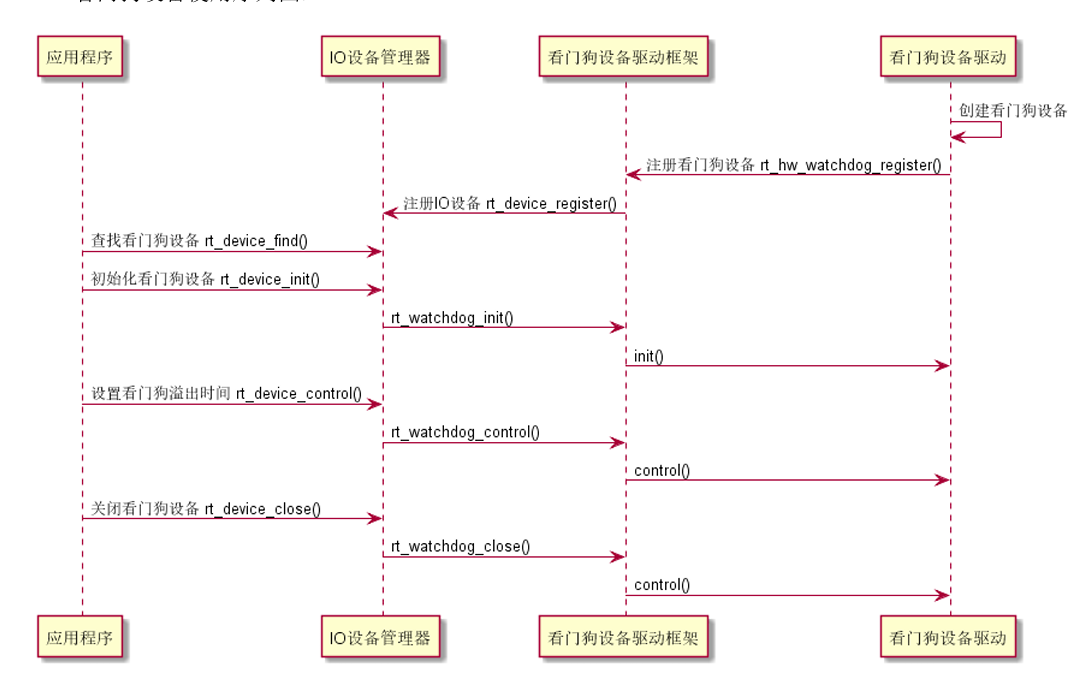

对于另一些设备，如看门狗等，则会将创建的设备实例先注册到对应的设备驱动框架中，再由设备驱动框架向I/O设备管理器进行注册

驱动层负责创建设备实例，并注册到I/O设备管理器中，可以通过静态申明的方式创建设备实例，也 可以用下面的接口进行动态创建：

rt_device_t rt_device_create(int type, int attach_size);

type是设备类型，attach_size是用户数据大小，返回设备句柄

设备被创建后，需要实现它访问硬件的操作方法。

struct rt_device_ops{
    /* common device interface */
 rt_err_t (*init) (rt_device_t dev);
 rt_err_t (*open) (rt_device_t dev, rt_uint16_t oflag);
 rt_err_t (*close) (rt_device_t dev);
 rt_size_t (*read) (rt_device_t dev, rt_off_t pos, void *buffer, rt_size_t size
 );
 rt_size_t (*write) (rt_device_t dev, rt_off_t pos, const void *buffer,
 rt_size_t size);
 rt_err_t (*control)(rt_device_t dev, int cmd, void *args);
}；





当一个动态创建的设备不再需要使用时可以通过如下函数来销毁：

void rt_device_destroy(rt_device_t device);

设备被创建后，需要注册到I/O设备管理器中，应用程序才能够访问，注册设备的函数如下所示：

rt_err_t rt_device_register(rt_device_t dev, const char* name, rt_uint8_t flags);

flags参数支持下列参数(可以采用或的方式支持多种参数)：



#define RT_DEVICE_FLAG_RDONLY 0x001 /*只读*/
 #define RT_DEVICE_FLAG_WRONLY 0x002 /*只写*/
 #define RT_DEVICE_FLAG_RDWR 0x003 /*读写*/
 #define RT_DEVICE_FLAG_REMOVABLE 0x004 /*可移除*/
 #define RT_DEVICE_FLAG_STANDALONE 0x008 /*独立*/
 #define RT_DEVICE_FLAG_SUSPENDED 0x020 /*挂起*/
 #define RT_DEVICE_FLAG_STREAM 0x040 /*流模式*/
 #define RT_DEVICE_FLAG_INT_RX 0x100 /*中断接收*/
 #define RT_DEVICE_FLAG_DMA_RX 0x200 /* DMA接收*/
 #define RT_DEVICE_FLAG_INT_TX 0x400 /*中断发送*/
 #define RT_DEVICE_FLAG_DMA_TX 0x800 /* DMA发送*/

当设备注销后的，设备将从设备管理器中移除，也就不能再通过设备查找搜索到该设备。注销设备不 会释放设备控制块占用的内存。注销设备的函数如下所示

rt_err_t rt_device_unregister(rt_device_t dev);

IO设备管理接口

应用程序根据设备名称获取设备句柄，进而可以操作设备。查找设备函数如下所示：

rt_device_t rt_device_find(const char* name);

获得设备句柄后，应用程序可使用如下函数对设备进行初始化操作

rt_err_t rt_device_init(rt_device_t dev);

通过设备句柄，应用程序可以打开和关闭设备，打开设备时，会检测设备是否已经初始化，没有初始化则会默认调用初始化接口初始化设备。通过如下函数打开设备：

rt_err_t rt_device_open(rt_device_t dev, rt_uint16_t oflags);

应用程序打开设备完成读写等操作后，如果不需要再对设备进行操作则可以关闭设备，通过如下函数 完成

rt_err_t rt_device_close(rt_device_t dev);

通过命令控制字，应用程序也可以对设备进行控制，通过如下函数完成：

rt_err_t rt_device_control(rt_device_t dev, rt_uint8_t cmd, void* arg);

应用程序从设备中读取数据可以通过如下函数完成

rt_size_t rt_device_read(rt_device_t dev, rt_off_t pos,void* buffer, rt_size_t size)

向设备中写入数据，可以通过如下函数完成：

rt_size_t rt_device_write(rt_device_t dev, rt_off_t pos,const void* buffer,
 rt_size_t size);

当硬件设备收到数据时，可以通过如下函数调用另一个函数来设置数据接收指示，通知上层应用线程有数据到达。
