PCB

阻焊层

丝印层（位号）





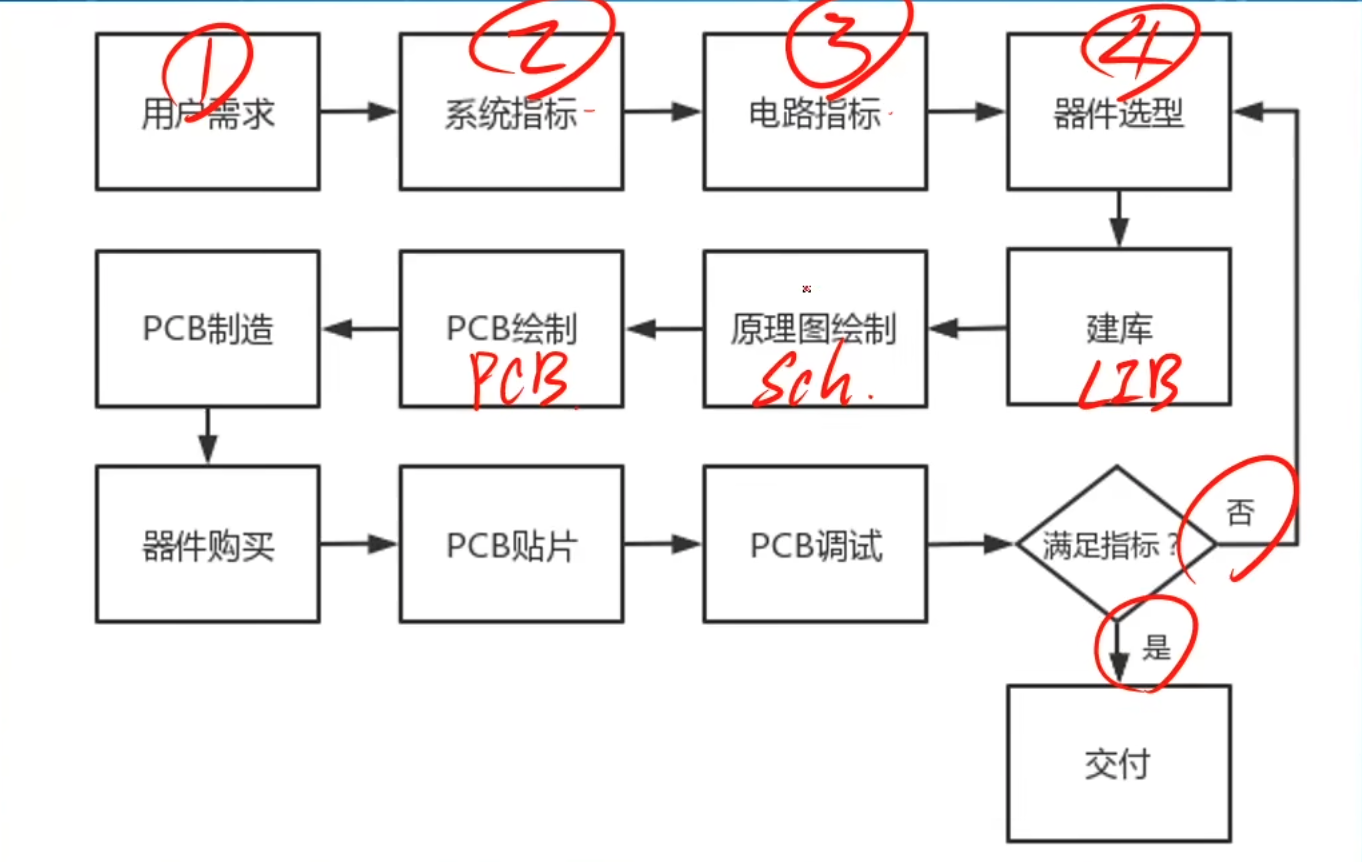

 建库（原理图库，PCB封装库）

画原理图

画电路图



两层板、四层板（多一个电源层和地层），在设计-层叠管理器中添加层数

实例1 USB_to_RS485

1、PCB封装库

要有精确数据

 阻焊：防止绿油覆盖

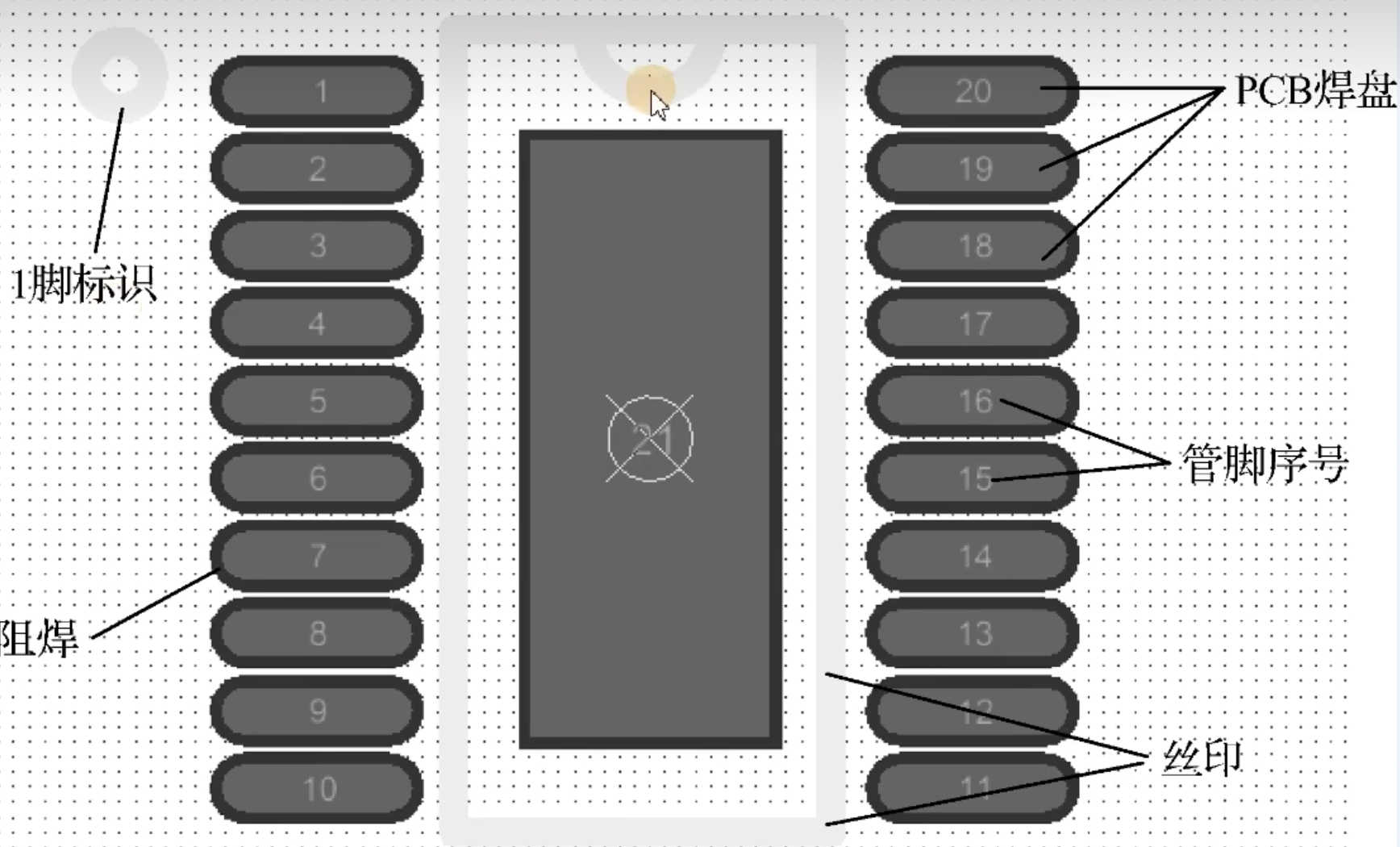

顶层（元器件PAD引脚）、底层、机械层（3D外形）、丝印层（外框）

工具-IPC Compliant Footprint可以使用插件进行封装

 2、原理图器件建库



元件起名、放置引脚（放置时按tab可以进行设置）、指定封装（footprint）

3、原理图的绘制

添加元器件（comments）、连接元器件、元器件编号（工具中的原理图标注）、检查原理图（validate）

网络标签，差分对，NO ERC在检查错误时不检查

4、PCB的绘制

导入原理图、建立规则、器件布局、布线（连线、覆铜）、检查

布线优先布高速信号线和模拟信号线
