32-ADC模数转换器

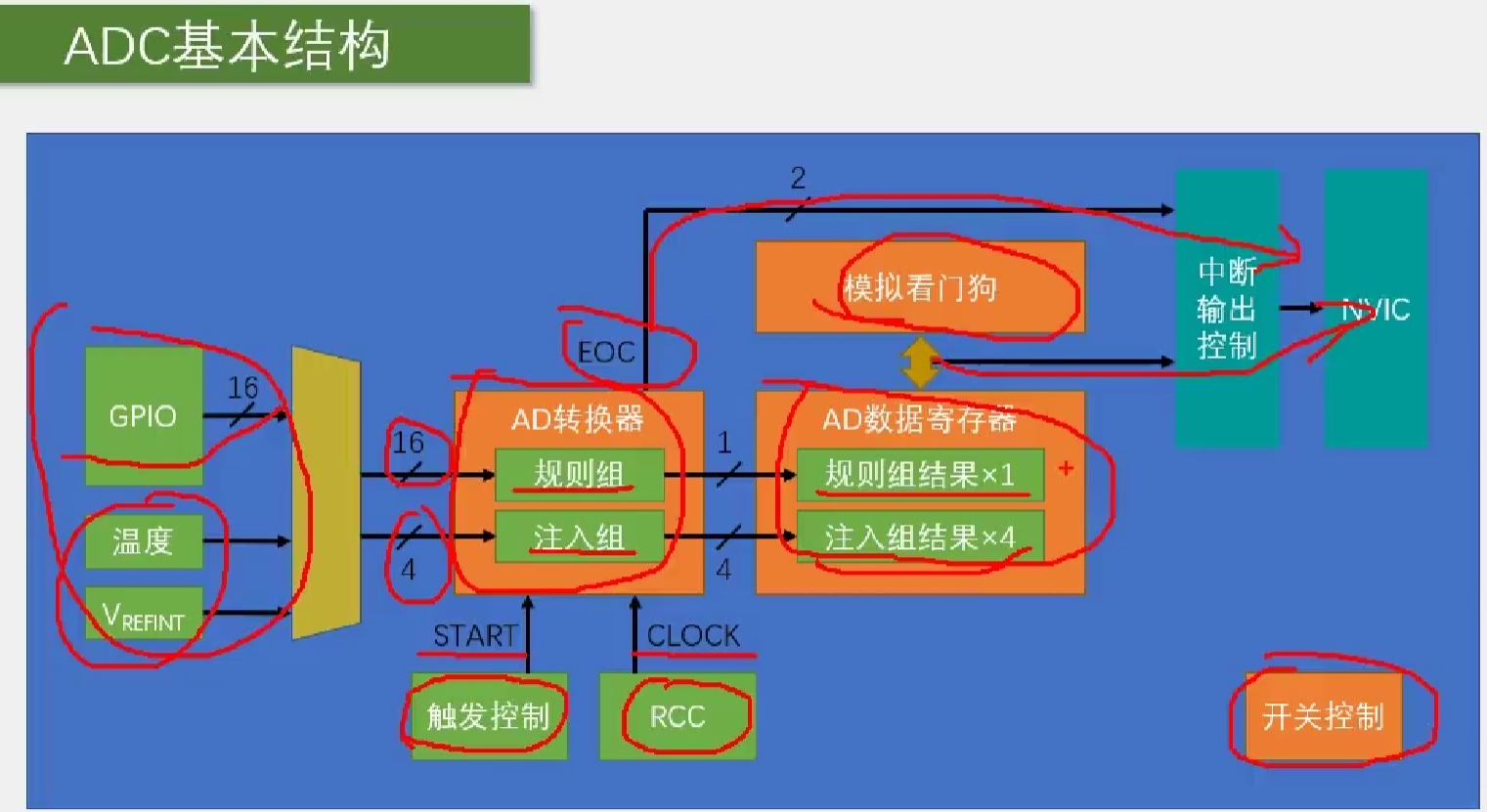

 结构图

16个外部输入通道和两个内部信号源（温度和Vre），有两种转换模式，分别是注入组和规则组。规则组可以同时转换16个通道，但数据寄存器只能存一个结果，要想前面的通道数据不被覆盖，可以结合DMA来使用，将数据转存到别的地方。而注入组对应四个数据寄存器。

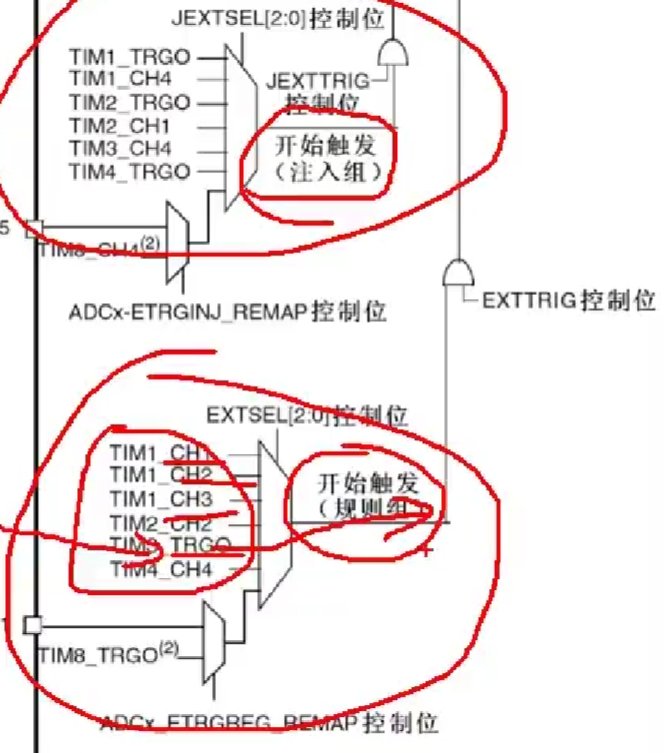

触发开始转换的信号有两种，一种是软件触发，即在程序中手动调用代码，开始转换。另一种是硬件触发

，比如选择触发信号为TIM3的TRGO，这样TIM3的更新事件就能通过硬件自动触发ADC转换了。

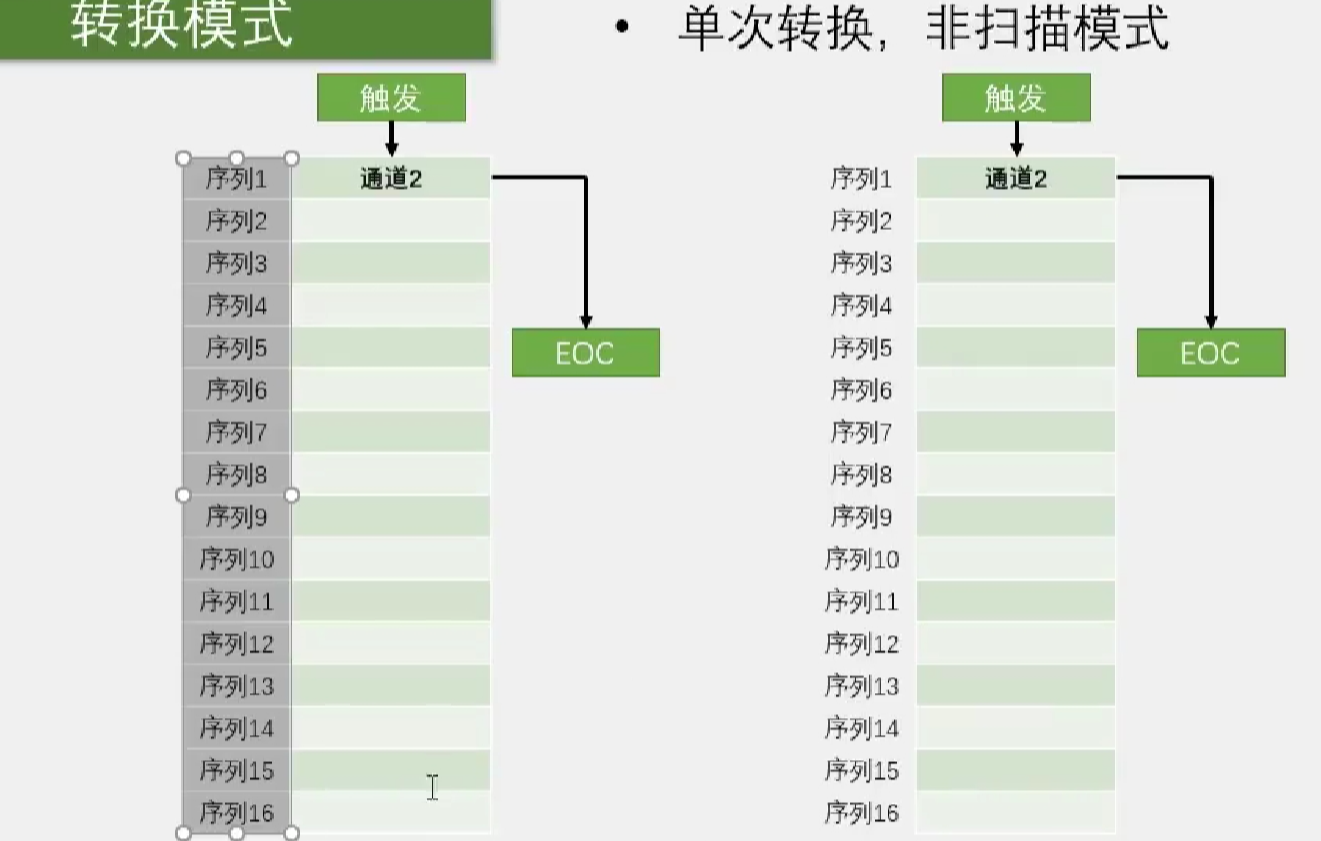

转换模式，以单次非扫描为例





使用ADC的步骤

首先开启ADC和GPIO的时钟。

然后配置ADC的CLK，配置GPIO。

接着配置多路开关，接入规则组

配置ADC转换器，开启ADC
