32-外部中断

EXTI外部中断，TIM定时器中断，ADC，UASRT，SPI，I2C，RTC

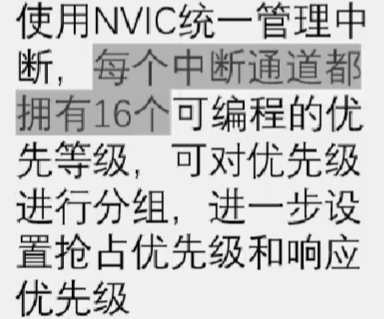

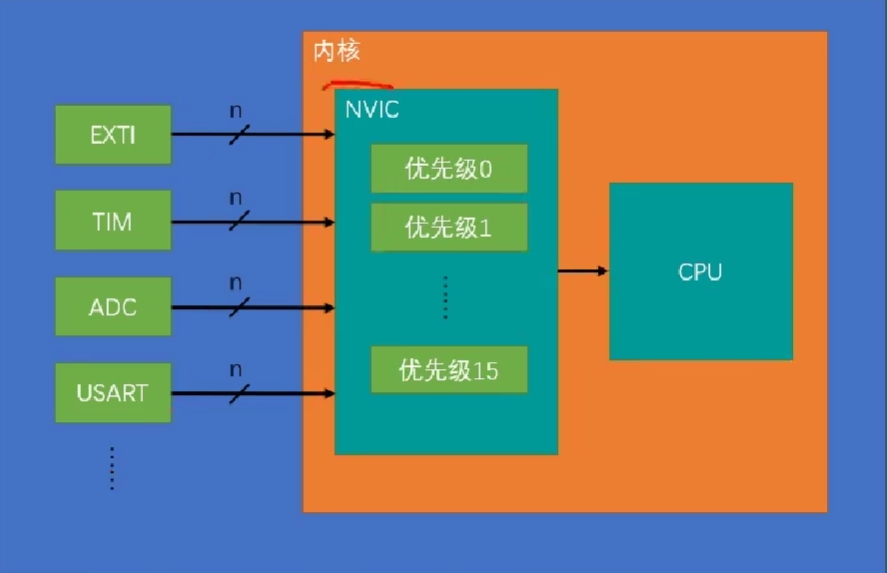

NVIC（嵌套中断向量控制器）



中断管理方法

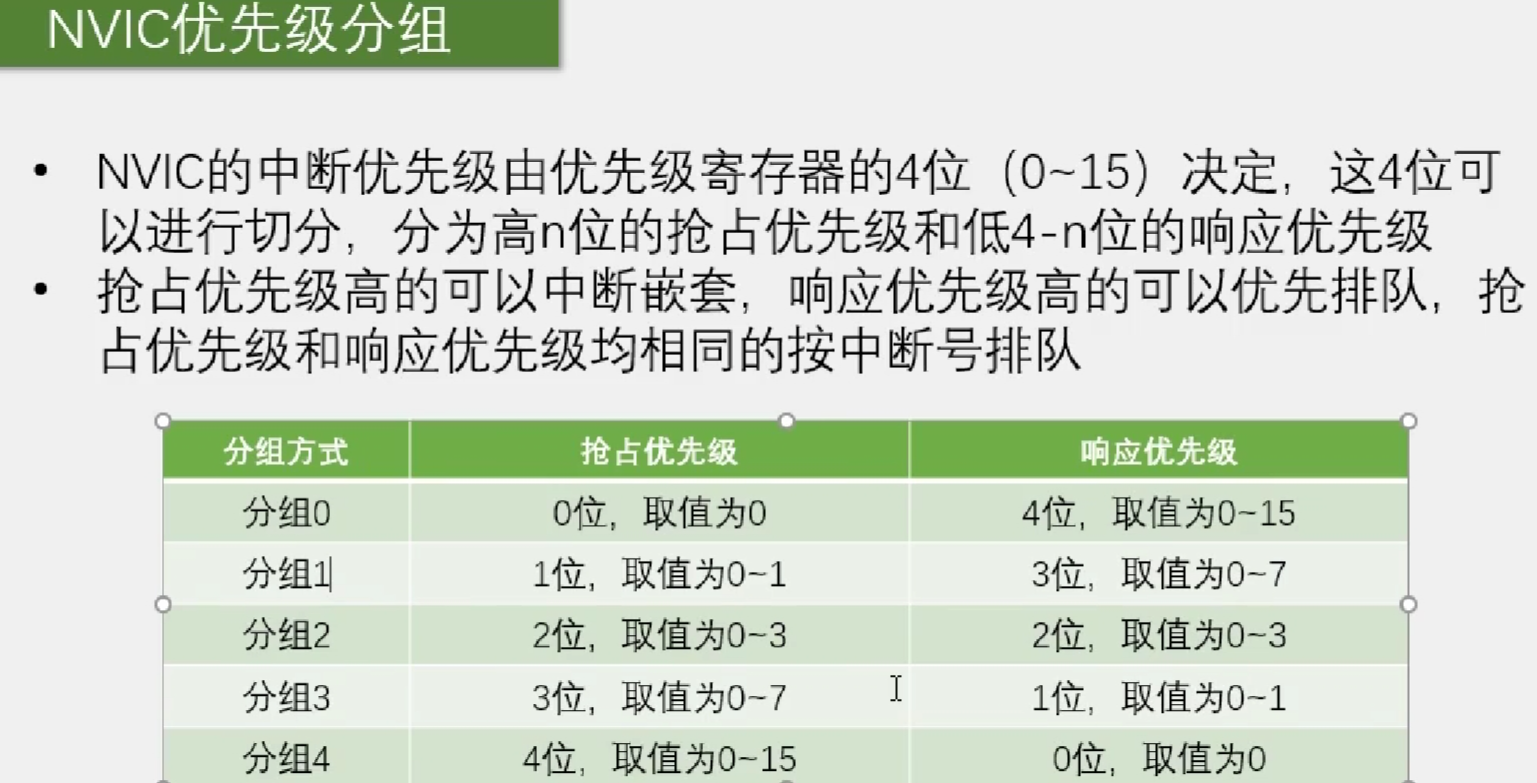

首先，对STM32中断进行分组，组0-4.同时，对每个中断设置一个抢占优先级和一个响应优先级。

假定设置中断优先级组为2，然后设置中断3(RTC中断)的抢占优先级为2，响应优先级为1。  中断6（外部中断0）的抢占优先级为3，响应优先级为0。中断7（外部中断1）的抢占优先级为2，响应优先级为0。

那么这3个中断的优先级顺序为：中断7>中断3>中断6。

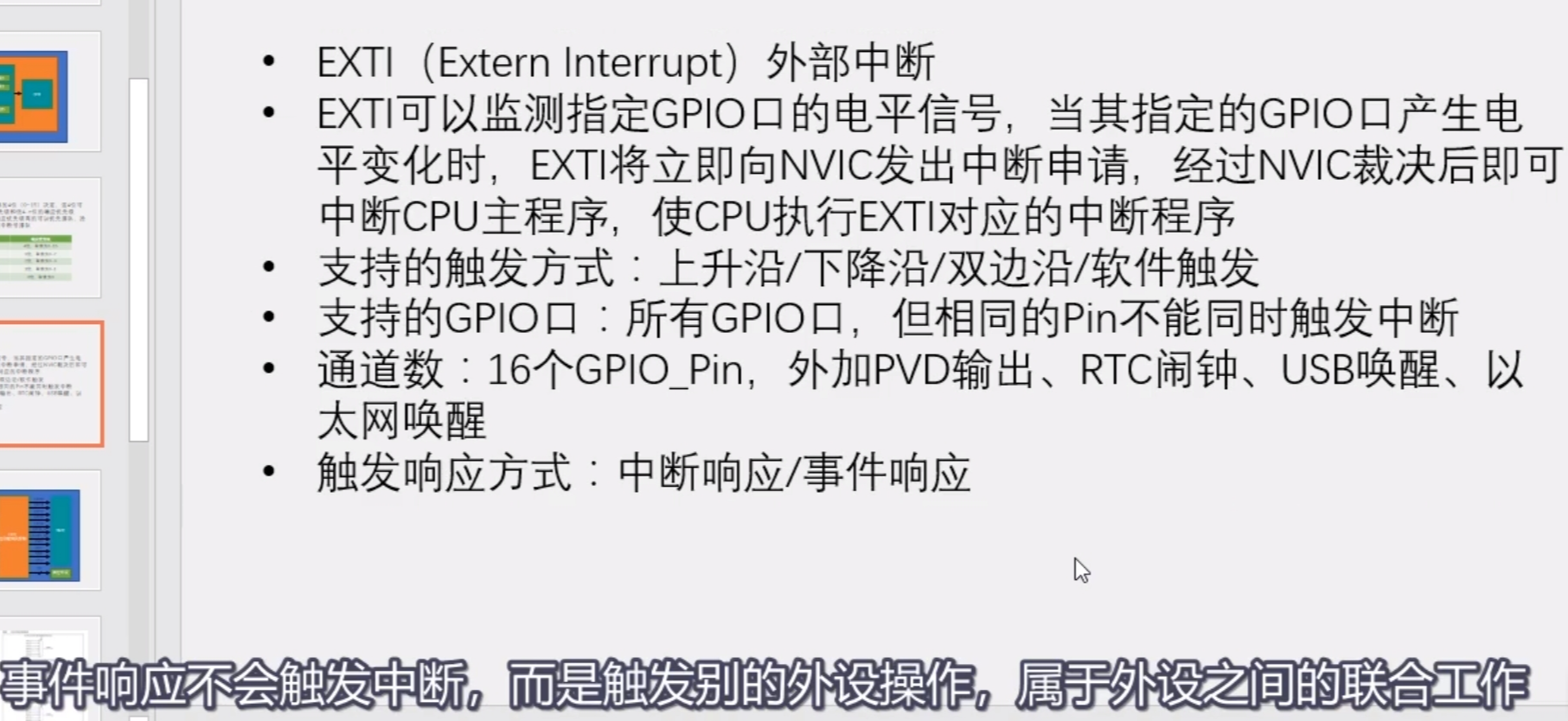

 EXTI外部中断

中断响应是cpu处理中断，事件响应是其他外设响应中断。

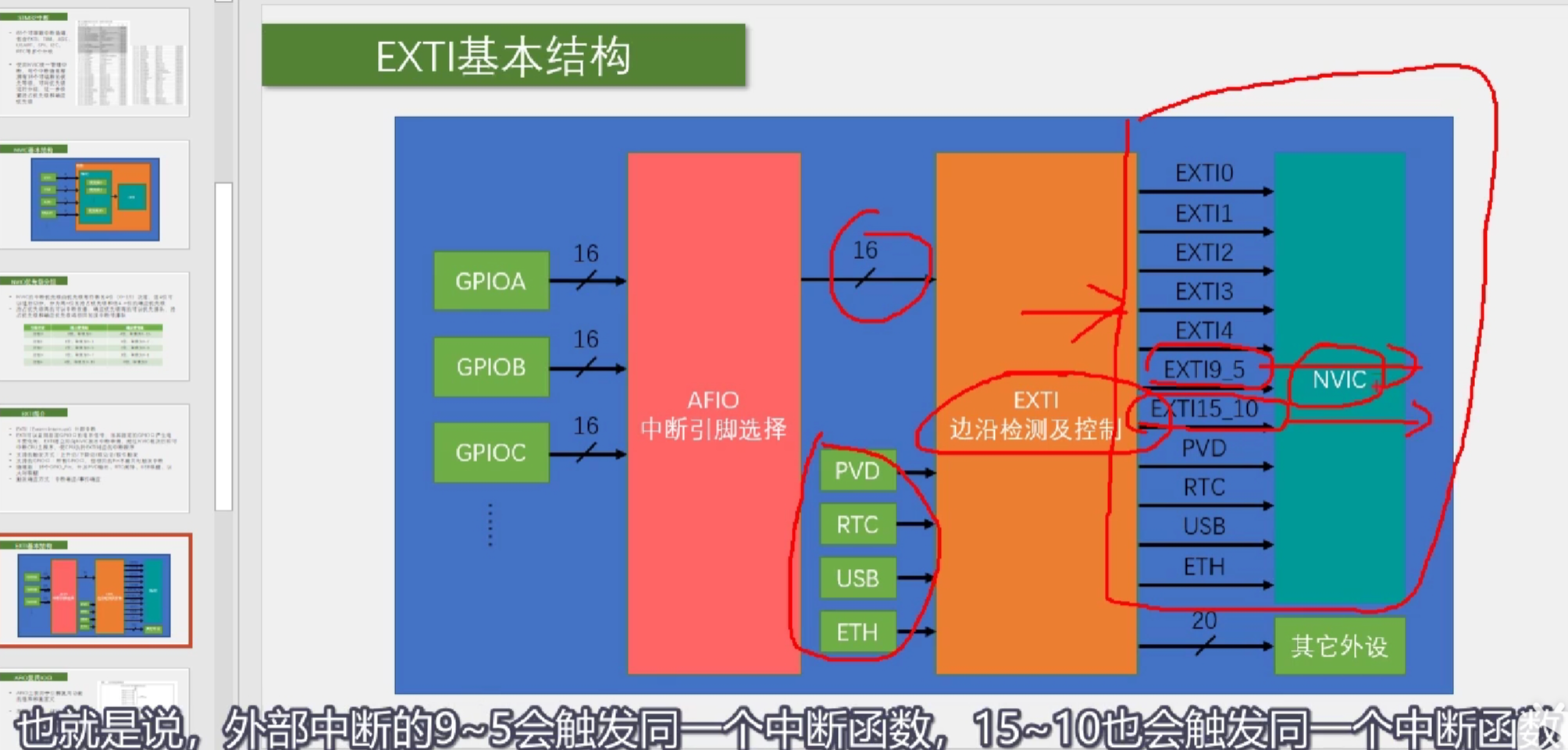

外部中断基本结构

 在STM32中，AFIO主要有两大作用，一个是引脚复用功能的选择，一个是中断引脚选择。



void Encoder_Init()
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//第一步开启时钟（GPIO,AFIO,EXTI,NVIC四个外设）
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;//第二步，配置GPIO
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStructure);

    GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource0);//第三步，AFIO选择中断引脚
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource1);

    EXTI_InitTypeDef EXTI_InitStructure;//第四步配置EXTI
    EXTI_InitStructure.EXTI_Line=EXTI_Line0 | EXTI_Line1;
    EXTI_InitStructure.EXTI_LineCmd=ENABLE;
    EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
    EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
    EXTI_Init(&EXTI_InitStructure);

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//第五步配置NVIC

    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel=EXTI0_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
    NVIC_Init(&NVIC_InitStructure);

    NVIC_InitStructure.NVIC_IRQChannel=EXTI1_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority=2;
    NVIC_Init(&NVIC_InitStructure);
}
