6.K8S-Coredns

 一、概述

　　为了解决pod地址变化的问题，需要部署service资源，用service资源代理后端pod，通过暴露service资源的固定地址(集群IP)，来解决以上POD资源变化产生的IP变动问题

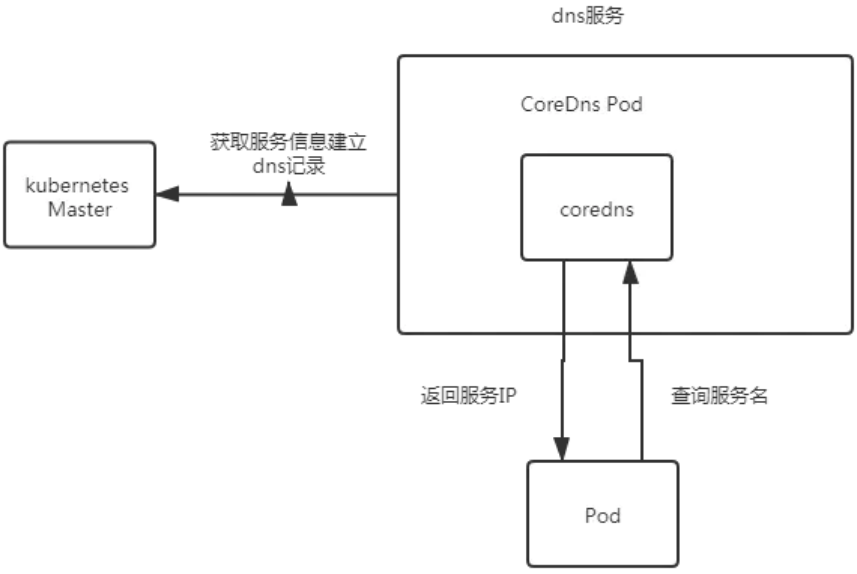

　　那service资源的服务发现呢？

service资源提供了一个不变的集群IP供外部访问，但

    1. IP地址毕竟难以记忆
    2. service资源可能也会被销毁和创建
    3. 将service资源名称和service暴露的集群网络IP对映

　　早期使用skydns、kubedns；1.11之后使用coredns。



NodeLocalDNS

节点本地域名解析。如果k8s集群pod数增加后，pod之间的相互访问，都需先通过域名解析，那么CoreDNS将不堪重负，所以通过Daemonset在每个节点都启动了一个NodeLocalDNS，缓解全局CoreDNS的域名解析压力，其本身k8s-dns镜像，但功能没有全局的CoreDNS镜像丰富。

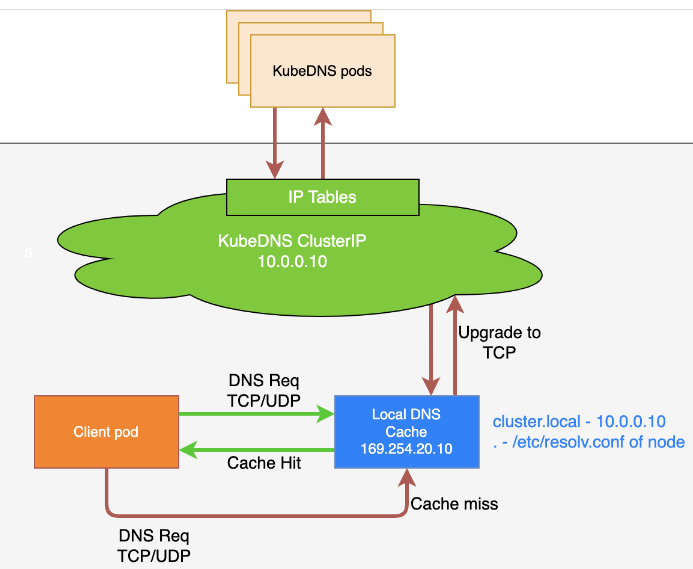

k8s的pod域名解析配置和解析流程：

  1. 配置了NodeLocal DNS本地缓存的Pod,pod首先检查自己的/etc/resolv.conf配置文件默认会通过NodeLocal DNSCache监听于节点上的IP (169.254.20.10)解析域名。
  2. NodeLocal DNSCache本地若无缓存应答解析请求，则会通过全局DNS服务器kube-dns服务请求CoreDNS进行解析
  3. CoreDNS对于非集群内域名，会通过外部 DNS服务器进行解析
  4. 已注入DNS本地缓存的Pod,当无法连通NodeLocal DNSCache时,会继而直接通过kube-dns服务连接到CoreDNS进行解析,此链路为备用链路
  5. 未注入DNS本地缓存的Pod，会通过标准的kube-dns服务链路连接到CoreDNS进行解析

 查看已安装的coredns

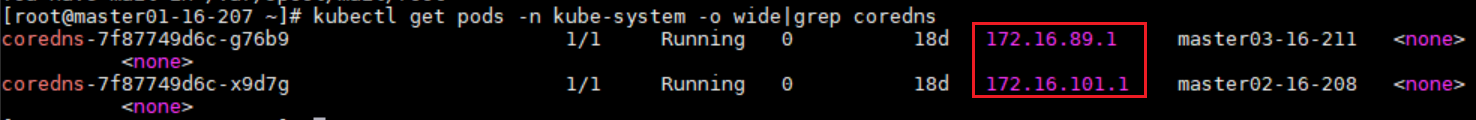

kubectl get pods -n kube-system |grep dns
kubectl get svc -o wide -n kube-system|grep coredns

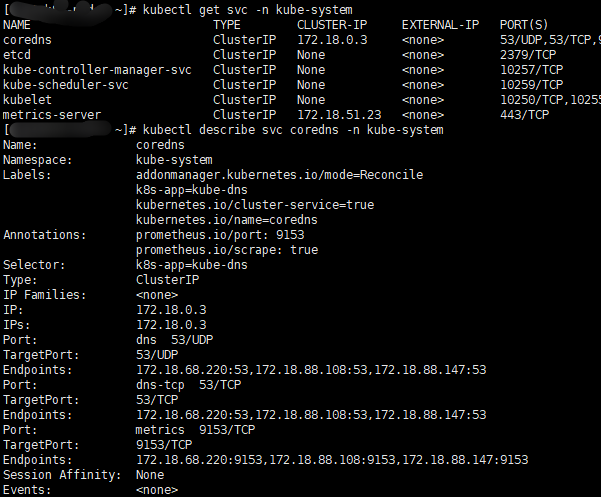

查看coreDNS的clusterIP

kubectl get svc -n kube-system
kubectl describe svc coredns -n kube-system

　　

查看coredns的configmap yaml文件

kubectl -n kube-system get configmaps coredns

kubectl -n kube-system get configmaps coredns -o yaml

 验证

 dig测试coredns的解析

dig -t A www.baidu.com @172.16.89.1 +short

注意coredns已经能解析外网域名了,因为coredns的配置中,写了他的上级DNS为node节点的DNS,如果它自己解析不出来域名,会通过递归查询一级级查找
但coredns我们不是用来做外网解析的,而是用来做service名和serviceIP的解析

验证解析svc的IP

　　创建一个service

kubectl create deployment nginx-dp --image=nginx ##default名称空间
kubectl get deployments
kubectl get pod
kubectl expose deployment nginx-dp --port=80    ,##给这个pod创建一个svc,在default名称空间。

　　用dig验证

dig -t A nginx-dp @172.16.89.1 +short
# 发现无返回数据；需要完整域名:服务名.名称空间.svc.cluster.local.

dig -t A nginx-dp.default.svc.cluster.local. @172.16.89.1 +short
172.16.30.219

 　　进入容器内部

kubectl exec -it nginx-dp-5fcfbd685-cxm76 /bin/bash

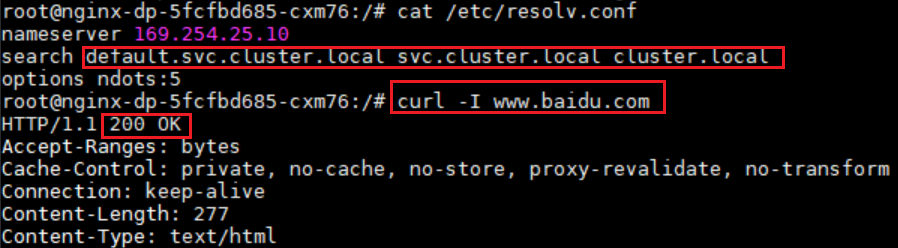

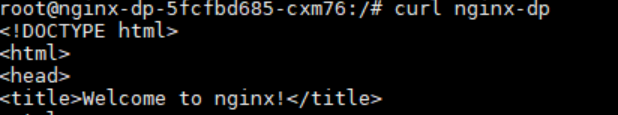

不需要用完整域名，因为容器的/etc/resolv.conf中配置了搜索域

169.254.25.10这个IP是NodeLocalDNS侦听DNS请求的IP，pod会先将dns请求发给本地的NodeLocalDNS进行域名解析。

查看nodelocaldns的安装

kubectl get pod -n kube-system|grep nodelocaldns　

查看nodelocaldns的yaml文件

https://github.com/kubernetes/kubernetes/blob/master/cluster/addons/dns/nodelocaldns/nodelocaldns.yaml

二、Pod的DNS配置策略

　　每个Pod所使用的DNS策略，是通过pod.spec.dnsPolicy字段设置的，共有4种DNS策略：

　　ClusterFirst：默认策略，用CoreDNS来做域名解析，Pod内/etc/resolv.conf文件中配置的nameserver是集群的DNS服务器，即kube-dns的地址。
　　Default：Pod用集群node节点的域名解析配置，也就是，Pod会直接使用宿主机上的/etc/resolv.conf文件内容。不能访问集群内的服务。
　　None：忽略k8s集群环境中的DNS设置，Pod用dnsConfig字段所提供的DNS配置，dnsConfig字段的内容要在创建Pod时手动设置好。
　　ClusterFirstWithHostNet：如果Pod的hostNetwork字段设置为true，则表示Pod与宿主机共用同一个网络命名空间，此时Pod的DNS策略默认使用的是Default，不能访问集群内的服务。若希望Pod在host网络模式下还能访问集群内的服务，可以将dnsPolicy设置成ClusterFirstWithHostNet。

场景1：使用k8s集群提供的CoreDNS来做域名解析

将dnsPolicy字段设置为ClusterFirst，或者省略dnsPolicy字段，默认也是ClusterFirst。

apiVersion: v1
kind: Pod
metadata:
    name: nginx-demo
    namespace: default
spec:
    containers:
    - image: nginx
    name: nginx1
    ports:
    - containerPort: 80
      protocol: TCP
    dnsPolicy: ClusterFirst    ## #该字段要设置为ClusterFirst（若省略该字段默认也是ClusterFirst）
 kubectl create -f corednstest.yaml

创建好Pod后，查看Pod内/etc/resolv.conf文件内容，nameserver指向的是kube-dns service地址，也就是使用CoreDNS来做域名解析。

kubectl exec nginx-demo cat /etc/resolv.conf

场景2：Pod层面自定义DNS配置

将dnsPolicy设置为None，同时添加dnsConfig字段手动配置DNS解析内容。apiVersion: v1

kind: Pod
metadata:
  name: nginx-demo-none
  namespace: default
spec:
  containers:
  - image: nginx
    name: nginxnone
    ports:
    - containerPort: 80
      protocol: TCP
  dnsPolicy: None
  dnsConfig:
    nameservers: ["192.168.1.1","10.146.15.193"] #最多可指定3个IP，当Pod的dnsPolicy设置为None时，列表必须至少包含一个IP地址
    searches: #Pod中主机名查找的DNS搜索域列表
    - default.svc.cluster.local
    - svc.cluster.local
    - cluster.local
    options:
    - name: ndots
      value: "5"

kubectl create -f corednsnone.yaml

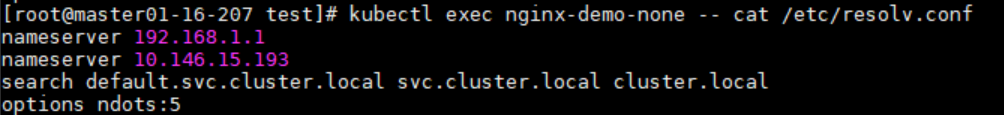

创建好Pod后，查看Pod内/etc/resolv.conf文件内容，nameserver是dnsConfig字段中配置的IP。
 kubectl exec nginx-demo-none cat /etc/resolv.conf

如果dnsPolicy字段不是设置为None，而是ClusterFirst，则coredns的地址也会加入到Pod的/etc/resolv.conf文件中，该文件内容会变成如下：

nameserver 169.254.25.10
nameserver 192.168.1.1
nameserver 10.146.15.193
search mytest.svc.cluster.local svc.cluster.local cluster.local default.svc.cluster.local
options ndots:5

场景3：继承node节上的DNS配置

将dnsPolicy字段设置为Default。Pod会继承宿主机上的/etc/resolv.conf内容，如果宿主机上/etc/resolv.conf文件中没有定义指向coredns地址的nameserver，则Pod容器内是无法访问到service name的。

apiVersion: v1
kind: Pod
metadata:
  name: nginx-demo
  namespace: default
spec:
  containers:
  - image: nginx:1.7.9
    name: nginx
    ports:
    - containerPort: 80
      protocol: TCP
  dnsPolicy: Default

但注意，这个要先在宿主机上配置好/etc/resolv.conf的内容，如下：

$ cat /etc/resolv.conf
options timeout:2 attempts:3 rotate single-request-reopen
; generated by /usr/sbin/dhclient-script
nameserver 10.146.15.193
nameserver 10.0.2.1
创建好Pod后，查看Pod内/etc/resolv.conf文件内容，跟宿主机上的是一样的，说明从宿主机上继承过来了。

#kubectl exec nginx-demo cat /etc/resolv.conf
nameserver 10.146.15.193
nameserver 10.0.2.1
options timeout:2 attempts:3 rotate single-request-reopen

场景4：Pod在HostNetwork网络模式下访问集群内的服务

如果Pod的hostNetwork字段设置为true，也就是Pod与宿主机共享同一个网络命名空间，则此时Pod的dnsPolicy默认策略是Default，即Pod会继承宿主机上的resolv.conf文件内容。若宿主机上的resolv.conf文件中没有配置coredns地址作为域名解析服务器，则此时的Pod容器内是无法访问集群内部其他的service name的，所以要访问集群内的service name，就要将dnsPolicy字段设置为ClusterFirstWithHostNet。

apiVersion: v1
kind: Pod
metadata:
  name: nginx-demo
  namespace: default
spec:
  containers:
  - image: nginx:1.7.9
    name: nginx
    ports:
    - containerPort: 80
      protocol: TCP
  hostNetwork: true
  dnsPolicy: ClusterFirstWithHostNet

创建好Pod后，查看Pod内/etc/resolv.conf文件内容，nameserver指向的还是coredns的地址。

$ kubectl exec nginx-demo cat /etc/resolv.conf
nameserver 169.254.25.10
search default.svc.cluster.local svc.cluster.local cluster.local
options ndots:5
如果不设置dnsPolicy字段，默认使用的策略是Default，则resolv.conf里就是宿主机上的内容，这时Pod内无法解析service name的。

$ kubectl exec nginx-demo cat /etc/resolv.conf
nameserver 10.146.15.193
nameserver 10.0.2.1
options timeout:2 attempts:3 rotate single-request-reopen

三、集群CoreDNS配置：

coredns是k8s集群的一个DNS解析组件，不仅为集群内部的Pod应用提供域名解析服务，还支持集群内部的自定义服务域名、集群外部域名等。

常见的用法是，可以在coredns配置文件中，添加一些自定义DNS解析配置，它会对集群内部的所有Pod生效（前提是这个Pod的nameserver指向的是coredns）。

比如说，集群内部有很多个Pod应用，这个集群中的所有Pod应用都要能够访问到一个集群外部的域名a.test.com，如果此时逐个登录到Pod容器里修改/etc/hosts文件，添加一条a.test.com域名解析记录，要是真的这样做，估计会累死，另外如果后面还有源源不断的Pod要创建，每个Pod创建时又要配置好这个域名的解析，这样做实在太麻烦了。这时我们就可以通过coredns，修改它的corefile配置文件，添加一条a.test.com域名解析记录，这样只要Pod的nameserver指向的是coredns，这个Pod就不用做任何修改，就能访问到这个a.test.com域名。

比如说，现在集群中的Pod要访问的不只是a.test.com这一个域名，还有b.test.com、c.test.com 等很多外部域名要访问，而这些域名都在10.10.10.1这台外部的nameserver上做了解析绑定。那为了让集群内的Pod能访问到这些域名，就算在corefile里逐个添加这些域名的解析记录，也会很麻烦。这时可以在corefile里面，直接配置成10.10.10.1这个nameserver地址，供集群中的所有Pod使用，只要Pod的nameserver指向的是coredns，就能通过这个nameserver访问到集群外部的这些域名。

详细用法可参考官方手册：CoreDNS: DNS and Service Discovery

CoreDNS的默认配置：

如果k8s集群安装了coredns插件，在命名空间kube-system下，会有一个CoreDNS配置项。

$ kubectl -n kube-system get configmaps coredns
NAME DATA AGE
coredns 1 475d
这个配置项中，有一个data.Corefile字段，默认配置内容如下：

kubectl -n kube-system get configmaps coredns -o yaml
apiVersion: v1
data:
Corefile: |
.:53 {
errors
health
ready
kubernetes cluster.local in-addr.arpa ip6.arpa {
pods insecure
upstream
fallthrough in-addr.arpa ip6.arpa
ttl 30
}
prometheus :9153
forward . /etc/resolv.conf
cache 30
loop
reload
loadbalance
}
kind: ConfigMap
metadata:
annotations:
...

配置字段说明：

error：错误信息到标准输出。
health：CoreDNS自身健康状态报告，默认监听端口8080，一般用来做健康检查。可通过http://localhost:8080/health获取健康状态。
ready：CoreDNS插件状态报告，默认监听端口8181，一般用来做可读性检查。可通过http://localhost:8181/ready读取状态。
kubernetes：CoreDNS kubernetes插件，提供集群内服务解析能力。
prometheus：CoreDNS自身metrics数据接口。可过http://localhost:9153/metrics获取prometheus格式的监控数据。
forward(或proxy)：将域名查询请求转到预定义的DNS服务器。
cache：DNS缓存。
loop：环路检测，如果检测到环路，则停止CoreDNS。
reload：允许自动重新加载已更改的Corefile。编辑ConfigMap配置后，最好等几分钟以使更改生效。
loadbalance：循环负载均衡器。

四、CoreDNS的扩展配置：

场景1：特定域名使用指定的自定义DNS服务器

比如a.test.com域名需要经过自建DNS服务器（IP为10.10.10.1）进行解析，可为域名配置一个单独的服务块，示例配置如下：

a.test.com:53 {
errors
cache 30
forward . 10.10.10.1
}
也可以匹配指定后缀为test.com的域名，都经过自建DNS服务器进行解析，如下：

test.com:53 {
errors
cache 30
forward . 10.10.10.1
}
完整配置如下：

Corefile: |-
.:53 {
errors
health
kubernetes cluster.local in-addr.arpa ip6.arpa {
pods insecure
upstream
fallthrough in-addr.arpa ip6.arpa
}
prometheus :9153
proxy . /etc/resolv.conf
cache 30
loop
reload
loadbalance
}
test.com:53 {
errors
cache 30
forward . 10.101.1.3
}场景2：所有外部域名都使用自建DNS服务器

如果要访问的外部域名没有统一后缀，也可以直接指定自建的DNS服务器（IP为10.10.10.1、10.10.10.2）.

Corefile: |-
.:53 {
errors
health
kubernetes cluster.local in-addr.arpa ip6.arpa {
pods insecure
upstream
fallthrough in-addr.arpa ip6.arpa
}
prometheus :9153
forward . 10.10.10.1 10.10.10.2 #直接指定DNS服务器IP，可以有多个
cache 30
loop
reload
loadbalance
}

场景3：自定义hosts

也可以在coredns上配置ip与域名的绑定关系，比如a.test.com指定IP为192.168.1.100。

Corefile: |-
.:53 {
errors
health
hosts { #设置hosts绑定
192.168.1.100 a.test.com
fallthrough
}
kubernetes cluster.local in-addr.arpa ip6.arpa {
pods insecure
upstream
fallthrough in-addr.arpa ip6.arpa
}
prometheus :9153
proxy . /etc/resolv.conf
cache 30
loop
reload
loadbalance
}

场景4：集群外部访问集群内服务

集群node节点上的进程，如果希望能够访问到集群内的服务，可以修改node节点上的/etc/resolv.conf文件中的nameserver配置，将nameserver指定为集群kube-dns的ClusterIP来达到目的。



五、pod DNS解析过程

kubectl get pod -n kube-system nodelocaldns-8zhcb -o yaml

1、pod首先检查自己的/etc/resolv.conf配置文件

　　　　是一个169.254.25.10，这个IP是NodeLocalDNS侦听DNS请求的IP

2、NodeLocalDNS如果能够解析则直接返回解析结果，如果不能解析则转发给全局DNS服务器。



NodeLocalDNS容器的Corefile，

kubectl get configmap -n kube-system nodelocaldns -o yaml

CoreDNS的Corefile

kubectl get configmap -n kube-system coredns -o yaml
