LKT6850安全MCU（二）：系统架构

LKT6850 主系统由以下部分构成：

两个驱动单元

ARM Cortex M0内核和系统总线(S-bus)

DMA 总线

三个被动单元

内部 SRAM

内部闪存存储器

AHB到APB的桥(AHB2APBx)，它连接所有的APB设备这些都是通过一个多级的AHB总线构架相互连接的。

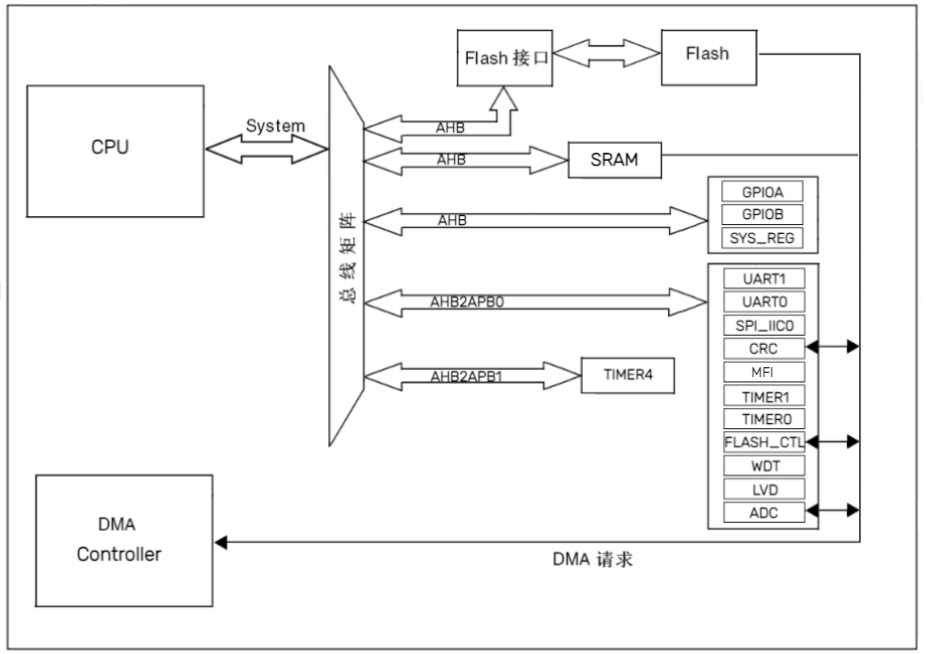

系统结构

系统总线

该总线连接 ARM Cortex M0内核的系统总线到总线矩阵，各个高速部件间访问和内核由总线矩阵协调。

DMA控制器

此总线协调着CPU与各外设模块访问优先级，仲裁等。

总线矩阵

总线矩阵协调内核系统总线和DMA主控总线之间的访问仲裁，仲裁利用轮换算法。

AHB/APB桥(APB)

AHB/APB桥在AHB和APB总线间提供同步连接。

注意：当对APB寄存器进行8位或者16位访问时，该访问会被自动转换成32位的访问；桥会自动将16位或者8位的数据扩展以配合32位的宽度。
