CH32V30xEVT配置使用说明

CH32V307 EVT是面向整个CH32V30x/317系列的，包含CH32V303系列、305系列、307系列、317系列等。针对不同的系列或者同系列不同封装的MCU，具体配置不同。以下是具体说明：

1、针对CH32V303系列
CH32V303系列目前包含CH32V303CBT6、CH32V303RBT6、CH32V303RCT6、CH32V303VCT6 4个型号。

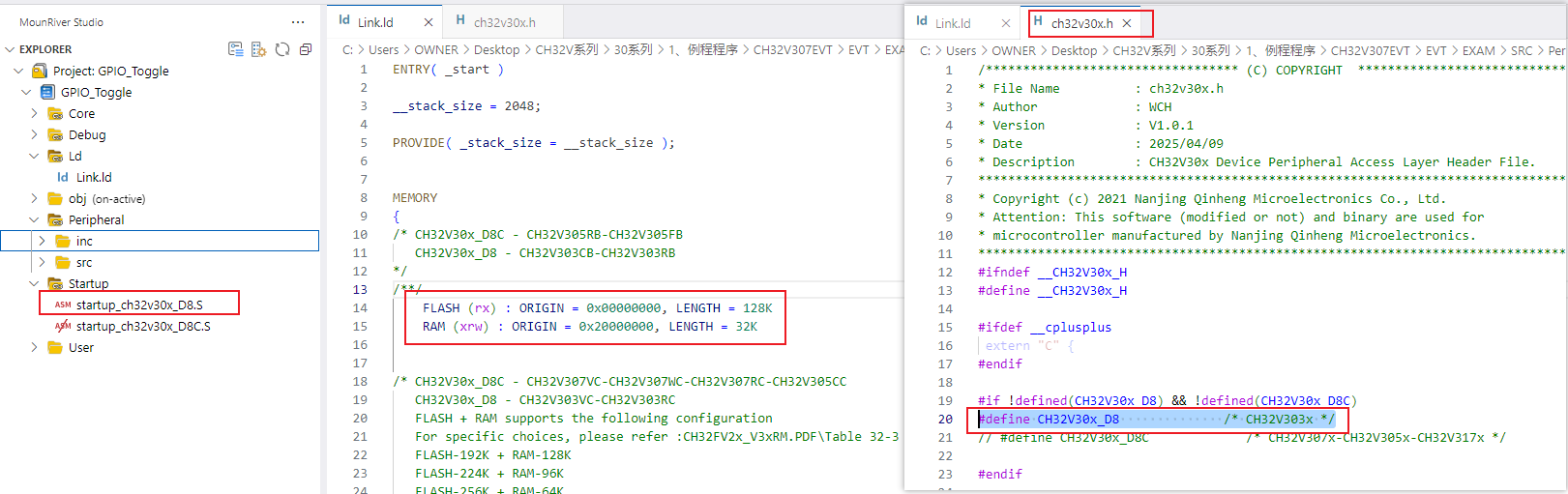

对于CH32V303CBT6、CH32V303RBT6，配置如下：

如上图，启动文件要选择D8，ld文件中FLASH、RAM大小要配置为128+32，ch32v30x.h文件中宏定义要选择D8。

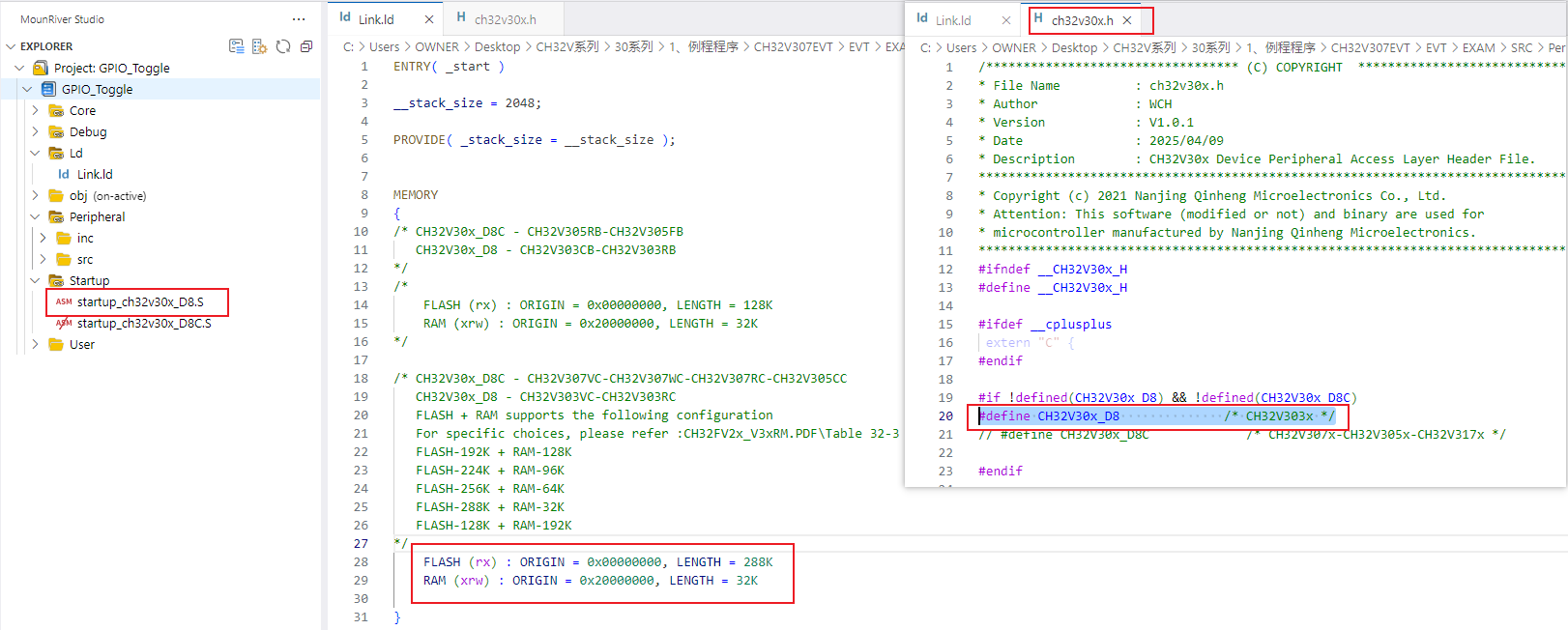

对于CH32V303RCT6、CH32V303VCT6，配置如下：

如上图，启动文件要选择D8，ld文件中FLASH、RAM大小要配置为288+32，ch32v30x.h文件中宏定义要选择D8。注意FLASH、RAM的大小配置可修改，具体根据MCU配置同步修改。

2、针对CH32V305系列
CH32V305系列目前包含CH32V305FBP6、CH32V305GBU6、CH32V305CCT6、CH32V305RBT6 4个型号。

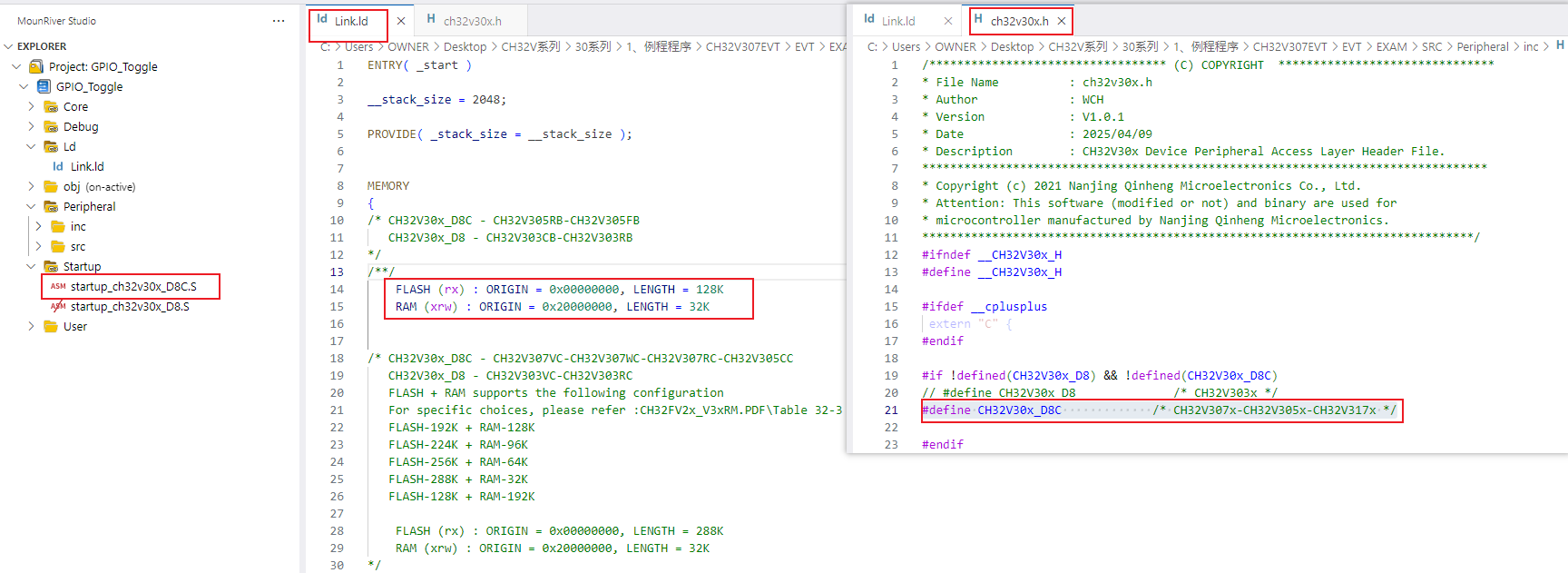

对于CH32V305FBP6、CH32V305GBU6、CH32V305RBT6，配置如下：

如上图，启动文件要选择D8C，ld文件中FLASH、RAM大小要配置为128+32，ch32v30x.h文件中宏定义要选择D8C。

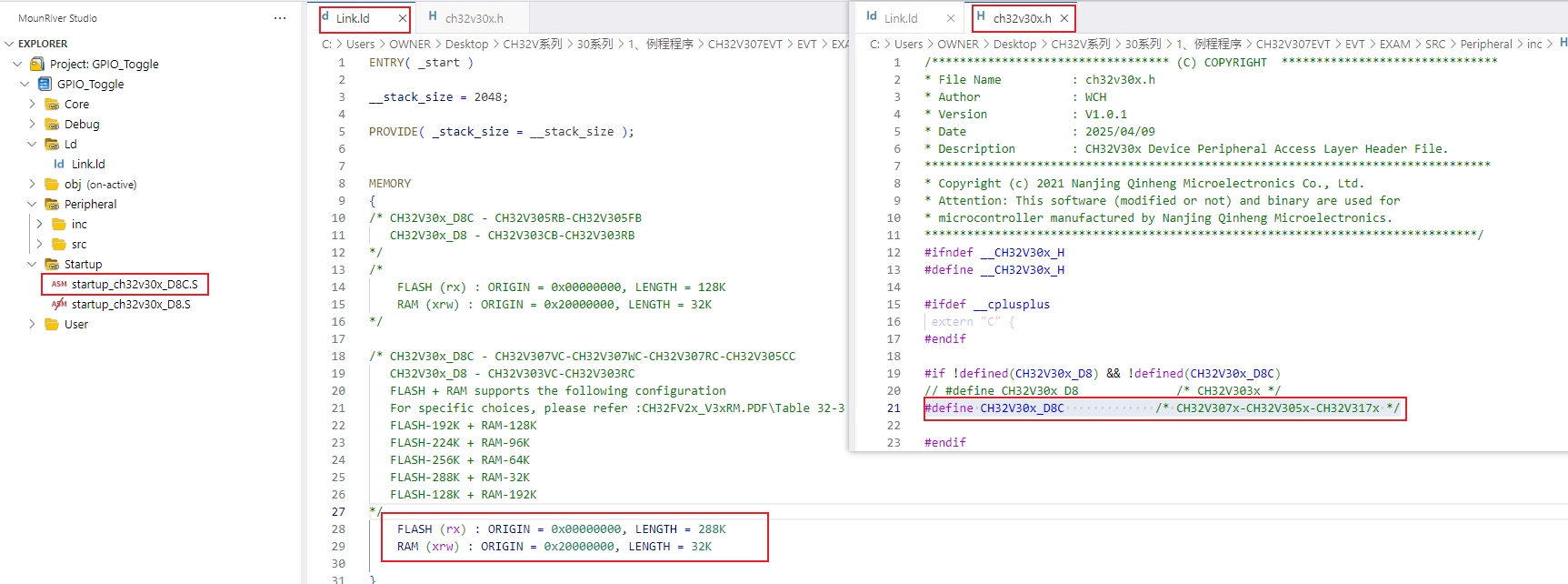

对于CH32V305CCT6，配置如下：

如上图，启动文件要选择D8C，ld文件中FLASH、RAM大小要配置为288+32，ch32v30x.h文件中宏定义要选择D8C。注意FLASH、RAM的大小配置可修改，具体根据MCU配置同步修改。



3、针对CH32V307系列、CH32V317系列
配置如下：

如上图，启动文件要选择D8C，ld文件中FLASH、RAM大小要配置为288+32，ch32v30x.h文件中宏定义要选择D8C。注意FLASH、RAM的大小配置可修改，具体根据MCU配置同步修改。
