关于CH32系列MCU ADC参考电压使用

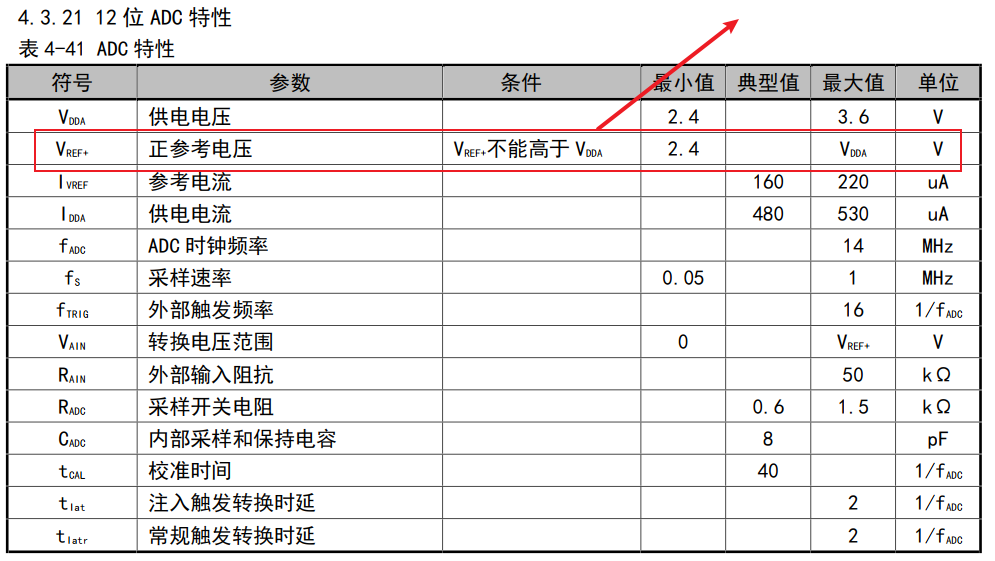

对于LQFP100封装的MCU，如CH32V307VCT6、CH32V303VCT6、CH32V317VCT6，其Vref引脚有单独引出来，因此ADC参考电压可以使用Vref引脚输入电压作为参考电压，关于Vref+的参考范围，具体可参考数据手册介绍，如下图。

对于小于100脚封装的MCU，ADC参考电压一般为VDDA，VDDA电压一般为MCU供电电压。



当MCU供电电压不稳定时（如电池供电）或MCU供电LDO精度较差时，使用VDDA作为参考电压会导致ADC采样误差变大。

对于Vref引脚单独引出的MCU，可以使用Vref引脚链接一个稳定高精度的电压作为ADC参考电压，注意该电压值不要超过VDDA，若使用电池供电，注意根据电池供电电压变化选择合适的参考电压。

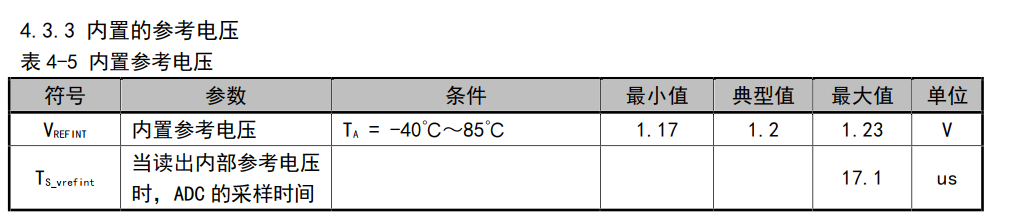

对于没有Vref引脚的MCU，当MCU供电电压变化或精度较差时，继续使用VDDA作为ADC参考电压会导致测量结果误差较大，此时可以选择内置参考电压作为ADC参考电压。关于内置参考电压参数如下图。



对于MCU内置参考电压，其值是一个固定值，不会随着MCU供电电压的变化而变化。可以使用其值作为ADC参考电压，从而保证测量精度。

MCU内置参考电压的范围如上图介绍，但对于每一个MCU，其值都是固定的，典型值为1.2V。

若是对于ADC采样精度没有那么高，可以直接使用1.2V作为其值从而计算ADC采样值。

若是对于ADC采样精度要求较高，可以在MCU供电电压稳定且精度较高时，通过ADC内部通道测量出内置参考电压精确值。以CH32V203C8T6为例：

当CH32V203 3.3V供电时，VDDA大小为3.3V，此时通过ADC通道17采样值，可得到内置参考电压的值，如测得ADC值为1487，则通过计算：

内置参考电压=3.3/4096*1487=1.198V。

当得到内置参考电压具体数值之后，根据其电压值以及对应通道ADC值、被采样通道的ADC值，可以得出被采样通道的电压值，具体计算方式如下：

Vch=Vref/ADCvref*ADCch

其中：Vch表示被采样通道的电压值；

      Vref表示内置参考电压值；

      ADCref表示内置参考电压ADC采样值；

      ADCch表示被采样通道ADC采样值
