MS建模

构建聚合物分子链的基本步骤

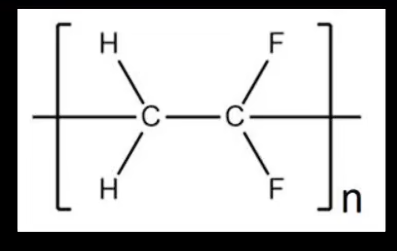

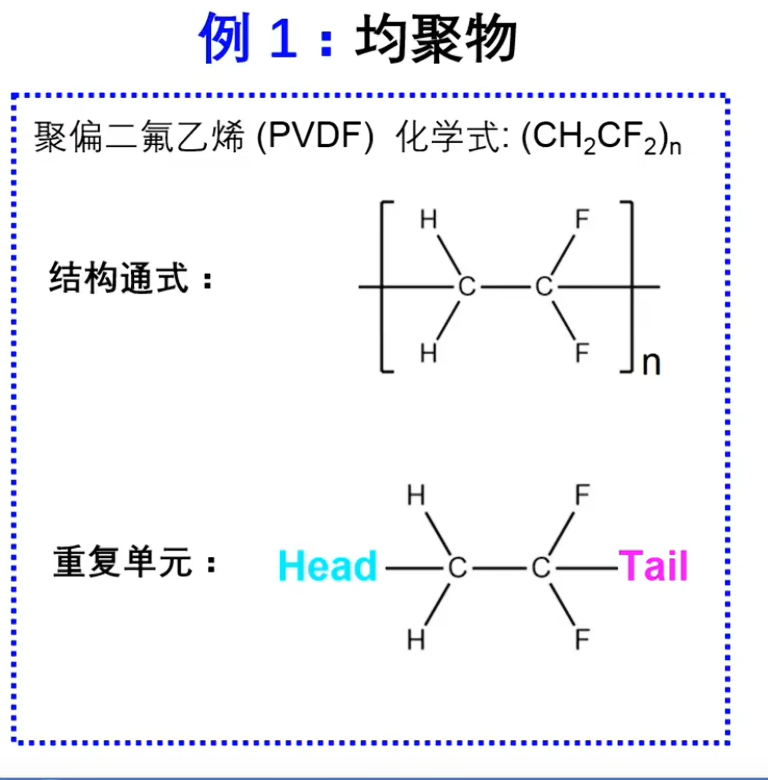

1.解读结构通式，构建重复单元

2.设置连接点:头原子和尾原子

3.设置聚合度、比例，完成构建

MS软件的操作快捷键

默认视图改变命令:
特定区域适用命令:
功能-------------------按键
复位到原来位置--------Home
平移-------------------鼠标中键拖动
平移-------------------鼠标滚轮拖动
平移-------------------ALT + 鼠标右键拖动
缩放-------------------鼠标左右键一起拖动
放大---------------------+
缩小----------------------
放大特定区域----------R + 左键拖动
绕X Y轴旋转-----------窗口中间右键拖动
绕Z轴旋转-------------窗口边缘右键拖动
绕X轴旋转-------------X + 右键拖动
绕Y轴旋转-------------Y + 右键拖动
Z轴旋转---------------Z +右键拖动
绕X轴顺时针旋转45°---------------向上键
绕X轴逆时针旋转45°---------------向下键
绕Y轴顺时针旋转45°---------------向左键
绕Y轴逆时针旋转45°---------------向右键

特定区域适用命令:
功能--------------------按键
选定单个对象-----------单击对象
取消选定----------------空白处单击
切换对象选择------------CTRL + 鼠标单击
加入选择对象------------SHIFT +鼠标单击
重新索套选取------------Q + 鼠标左键拖动
切换索套选取------------Q + CTRL +鼠标左键拖动

添加索套选取------------Q + SHIFT +鼠标左键拖动
重新开始矩形选取------- E +鼠标左键拖动
切换矩形选取------------E + CTRL +鼠标左键拖动
加入矩形选取------------E + SHIFT +鼠标左键拖动
取消选择---------------- CTRL + D
选择父结构---------------单击对象
全部选择-----------------CTRL + A
同种类型的全部选定------ALT + 双击对象
切换就是原来选定的又被选定后就不选了，加入就是原来选定的又被选定后还是选定。

默认结构编辑：
功能---------------按键
剪切---------------CTRL + X
拷贝---------------CTRL + C
粘贴---------------CTRL + V
删除---------------DELETE
X－Y平面内平移选定的对象---------SHIFT + 鼠标中间拖动
X－Y平面内平移选定的对象---------SHIFT + ALT + 鼠标右键拖动
相对屏幕水平移动选定对象----------SHIFT + X +鼠标中间拖动
相对屏幕竖直移动选定对象----------SHIFT + Y +鼠标中间拖动
相对屏幕垂直移动选定对象----------SHIFT + Z +鼠标中间拖动

相对屏幕水平移动选定对象----------SHIFT + ALT- 鼠标水平移动
相对屏幕竖直移动选定对象----------SHIFT + ALT- 鼠标竖直移动
相对屏幕垂直移动选定对象----------SHIFT + ALT- Z－鼠标移动
沿着XY轴旋转选定对象--------------SHIFT + 鼠标右键在靠近窗口中央拖动
沿着Z轴旋转选定对象---------------SHIFT + 鼠标右键窗口边缘拖动
绕X轴旋转选定对象------------------SHIFT + X +鼠标右键拖动
Rotate selected objects about Y---SHIFT + Y +鼠标右键拖动
Rotate selected objects about Z---SHIFT + Z +鼠标右键拖动

选择模式下：
功能---------------按键
选择多个对象------鼠标左键拖过对象
取消选择-----------鼠标左键在空白处拖动

旋转模式下：
功能--------------按键
绕XY轴旋转-------鼠标左键拖动

缩放模式下：

功能-------------按键
缩放-------------鼠标左键拖动

平移模式下：
功能-------------按键
平移-------------鼠标左键拖动

草画原子模式下：
功能-----------------------------------按键
开始添加原子--------------------------空白处单击鼠标
在已有原子上再加原子-----------------在原子上单击
创建化学键-----------------------------先后单击这两个原子
XY方向平移原子------------------------单击原子并拖动。
合并两个原子---------------------------把一个拖到另一个上
移动已画原子---------------------------鼠标拖动它
前后移动已画的原子-------------------ALT + 鼠标左键拖动
改变已画化学键的长度-----------------SHIFT + ALT +鼠标左键拖动
添加原子并停止草画--------------------左键双击
停止草画-------------------------------ESC
停止草画--------------------------------单击活动窗口以外地方
改变化学键的数目-----------------------单击化学键
在化学键中插入原子--------------------ALT + 单击化学键
替换元素--------------------------------ALT +单击原子
说明：以上有些命令要注意按键顺序，多试一下。

画环模式下：
功能------------------------------------按键
创建新环-------------------------------空白处单击
创建芳香环-----------------------------ALT + 空白处单击
向已存原子上添加环--------------------此原子上单击
向已存原子上添加芳香环----------------ALT + 单击此原子
把环加到已存化学键上------------------单击化学键
把芳香环加到已存化学键上--------------ALT +单击化学键
旋转已画环------------------------------左键拖动
选择新环的原子数目---------------------数字键3-8

画原子团片断
功能--------------------------------------按键
建立独立原子团--------------------------空白处单击
向原子上添加原子团----------------------单击头上的原子
添加原子团并旋转------------------------在头上原子单击并拖动
结合两个原子团片断----------------------ALT +分别单击两个原子团头上的原子
改变原子团结合点------------------------双击原子团头上的原子
“头上”原子指原子团中只有一个化学键的原子

测量/改变模式下：
功能----------------------------------------按键
建立新的监视器----------------------------单击原子或键
使能监视器---------------------------------单击不活动的监视器
使监视器不活动-----------------------------单击监视器
修改活动监视器-----------------------------鼠标左键拖动
改变活动监视器中的固定原子---------------ALT + 鼠标左键拖动
取消测量设定-------------------------------ESC

实操步骤:

1.新建xsd，画两个碳原子，右键黑色部分，选择Display Style 选择Ball and stick 之后按住shift加鼠标左键选中两个氢原子选择modify Element periodic换成F原子完成第一步
2.设置头节点和尾节点
选中头节点，点build polymers Repeat Unit 再点head Atom 同理设置尾节点
3.设置聚合度信息

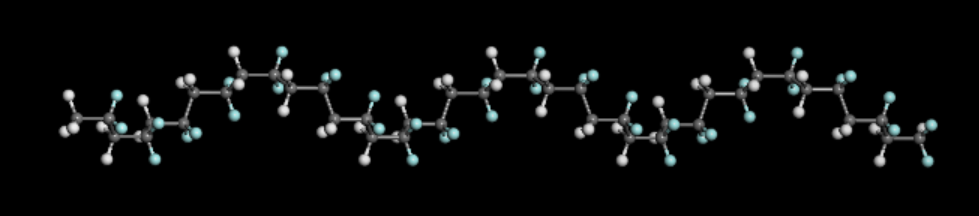

点击build polymers点击Homopolymer，library current project选中模型设置链长度下图聚合度为20

1.构建两个重复单元
2.分别设置头尾原子
3.设置聚合度

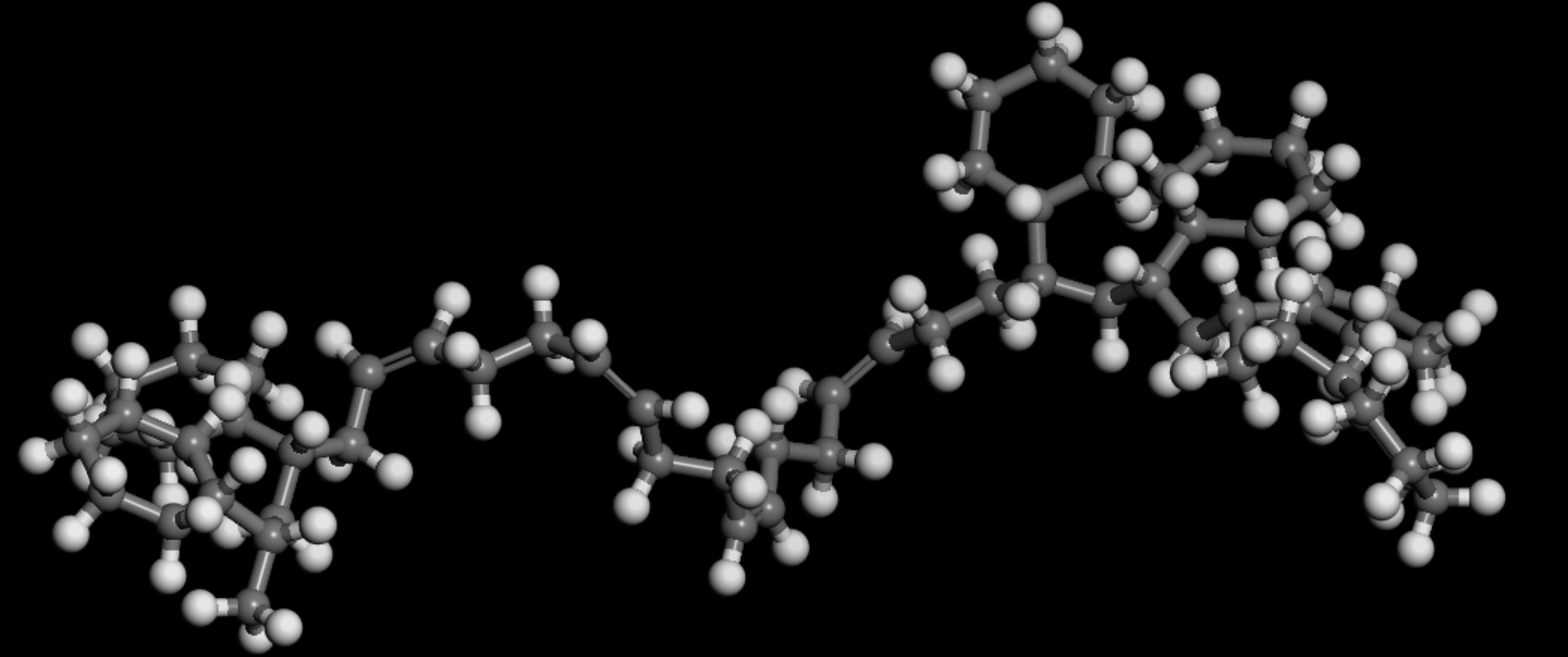

build polymers random copolymer选择两个重复单元选择reactivity ratios 第三个选项调摩尔比

--
【[月只蓝带你学Materials Studio] 建模篇第5讲 聚合物分子链的构建】 https://www.bilibili.com/video/BV1uV4y147mK/?p=2&share_source=copy_web&vd_source=b57495549190ea0e59a726d420e78356
