2.全志H616刷机与系统启动

目录

• 全志H616刷机与系统启动
  • 1.硬件准备
  • 2.工具安装及刷录系统
  • 3.登录
    • 3.1.供电
    • 3.2.接线
    • 3.3.修改密码
    • 3.4网络配置
  • 4.修改内核的日志级别

全志H616刷机与系统启动

1.硬件准备

• Orangepi Zero2 全志H616开发板
• 读卡器与TF卡
• PC机
• 操作系统镜像
• SDFormatter TF卡的格式化工具
• Win32Diskimager 刷机工具
• USB转TTL，用于系统烧写后的串口登录开发板

2.工具安装及刷录系统

SDFormatter 与Win32Diskimager傻瓜式安装

• 使用SDFormatter对TF卡进行格式化
• Win32Diskimager对TF进行镜像烧录

3.登录

3.1.供电

• TypeC口，需要插到5V/2A或者5V/3A的电源适配头，特别是开发板有接多个外设模块的时候
• 平常USB供电用电脑可以，前提是不接多外设模块

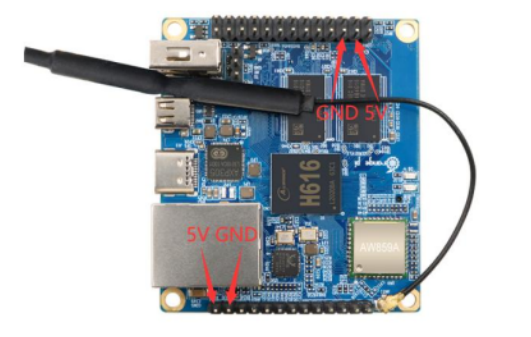

• 后面做小车等项目，用电池供电可以参考如下供电方式

3.2.接线

使用USB转TTL模块，使用MobaXterm免费好用，类似的工具还有Putty-相对太简陋，SecurityCRT老牌

工具-需要付费或者破解

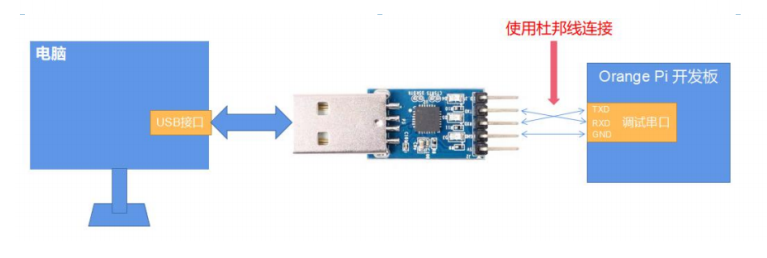

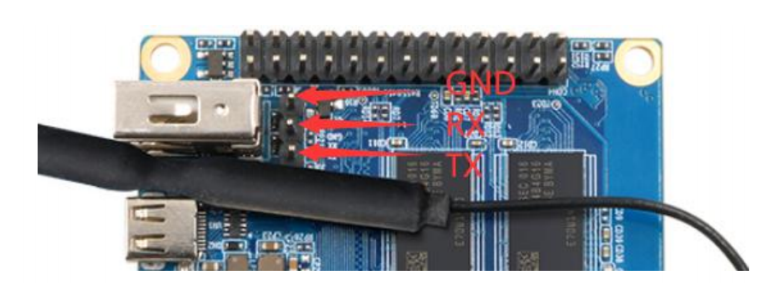

USB转TTL模块GND、TX和RX引脚需要通过杜邦线连接到开发板的调试串口上

a.USB转TTL模块的GND接到开发板的GND上

b.USB转TTL模块的RX接到开发板的TX上

c.USB转TTL模块的TX接到开发板的RX上

电脑安装ch340驱动，学到这个阶段，你们电脑应该都装好了，没装的话自己去网盘资料下载安装

使用mobaXterm登陆，默认登陆密码：

用户：orangepi 密码：orangepi

用户：root 密码：orangepi

板载LED灯测试说明:

	绿灯	红灯
u-boot启动阶段	灭	亮
内核启动进入系统	亮	灭
GPIO口	PC13	PC12

查看linux版信息：

lsb_release -a		#该命令用于显示Linux发行版的版本信息。
hostnamectl			#用于查看操作系统的版本和其他相关信息。

3.3.修改密码

默认密码是orangepi容易写错

sudo passwd orangepi

3.4网络配置

• 命令扫描周围的WIFI热点：

nmcli dev wifi

• 命令接入网络:

nmcli dev wifi connect <WIFI_NAME> password <WIFI_PASSWORD>

Device 'wlan0' successfully activated with 'a0c7ddcd-d460-4eec-97db-967150xxxxxx'.

• 查看ip地址：

ip addr show wlan0
或
ifconfig

获取的ip可用于ssh连接

4.修改内核的日志级别

sudo vi /boot/orangepiEnv.txt

orangepiEnv.txt

verbosity=7
console=serial

sudo reboot
