EchoLogic第二次团队作业——原型设计+概要设计

作业所属课程	https://edu.cnblogs.com/campus/fzu/202501SoftwareEngineering
作业要求	https://edu.cnblogs.com/campus/fzu/202501SoftwareEngineering/homework/14580
作业的目标	一、完成原型设计、概要设计 二、撰写系统设计说明书和数据库设计说明书 三、落实并记录团队协作
团队名称	EchoLogic
团队成员学号-名字	102300213-陈宇，102301311-张艺宝，102301316-余睿康，102301328-林昊，102301336-何顺康，102301337-郭泽凯，102301338-郭砚康，102301340-范智杰，102301631-贾子康，102301635-傅世杰，102301642-鲍宇轩

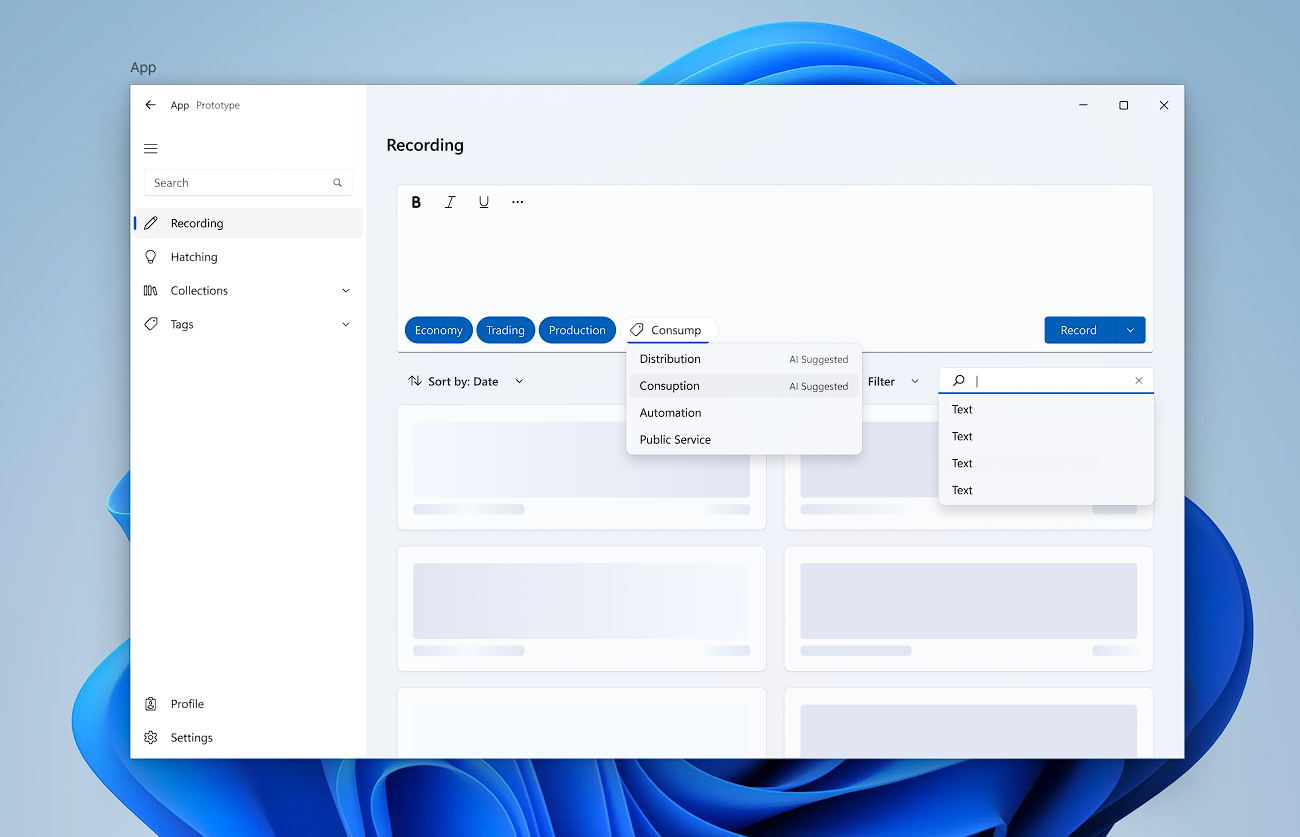

原型设计

https://www.figma.com/design/ZDzBMW6qQHpqkVh1Yv3ynb/Prototype?node-id=173012-73667&t=i1rhvTU6mSmoVUbe-1

概要设计

UML设计

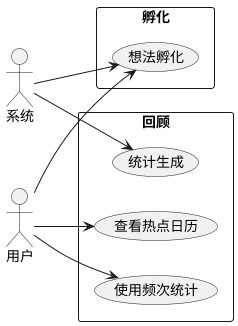

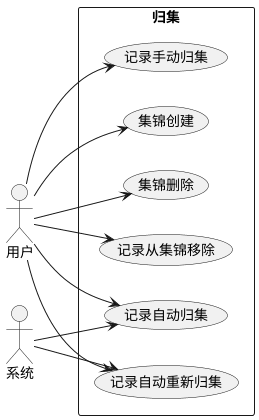

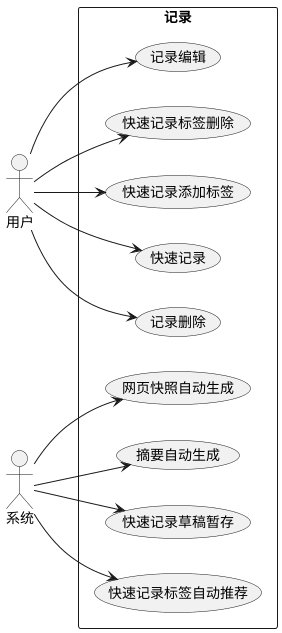

用例图

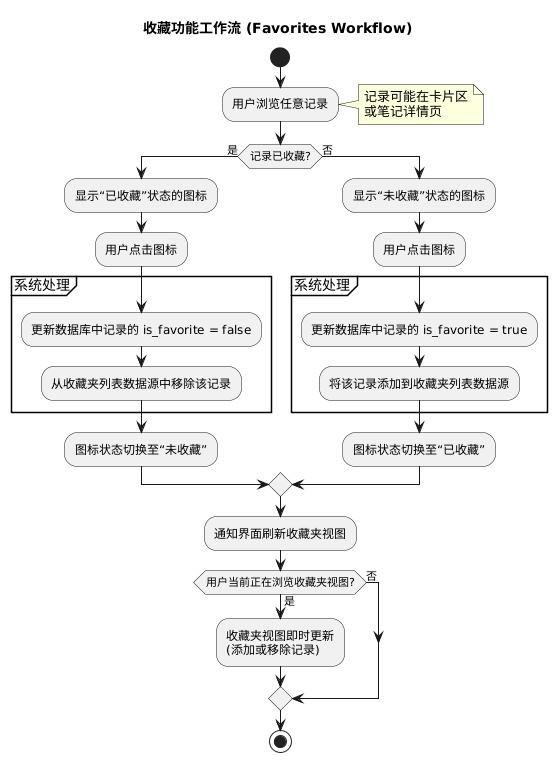

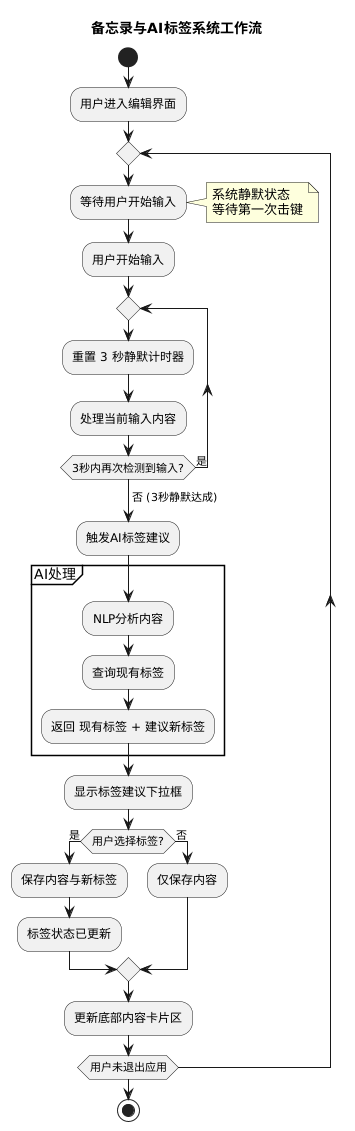

活动图

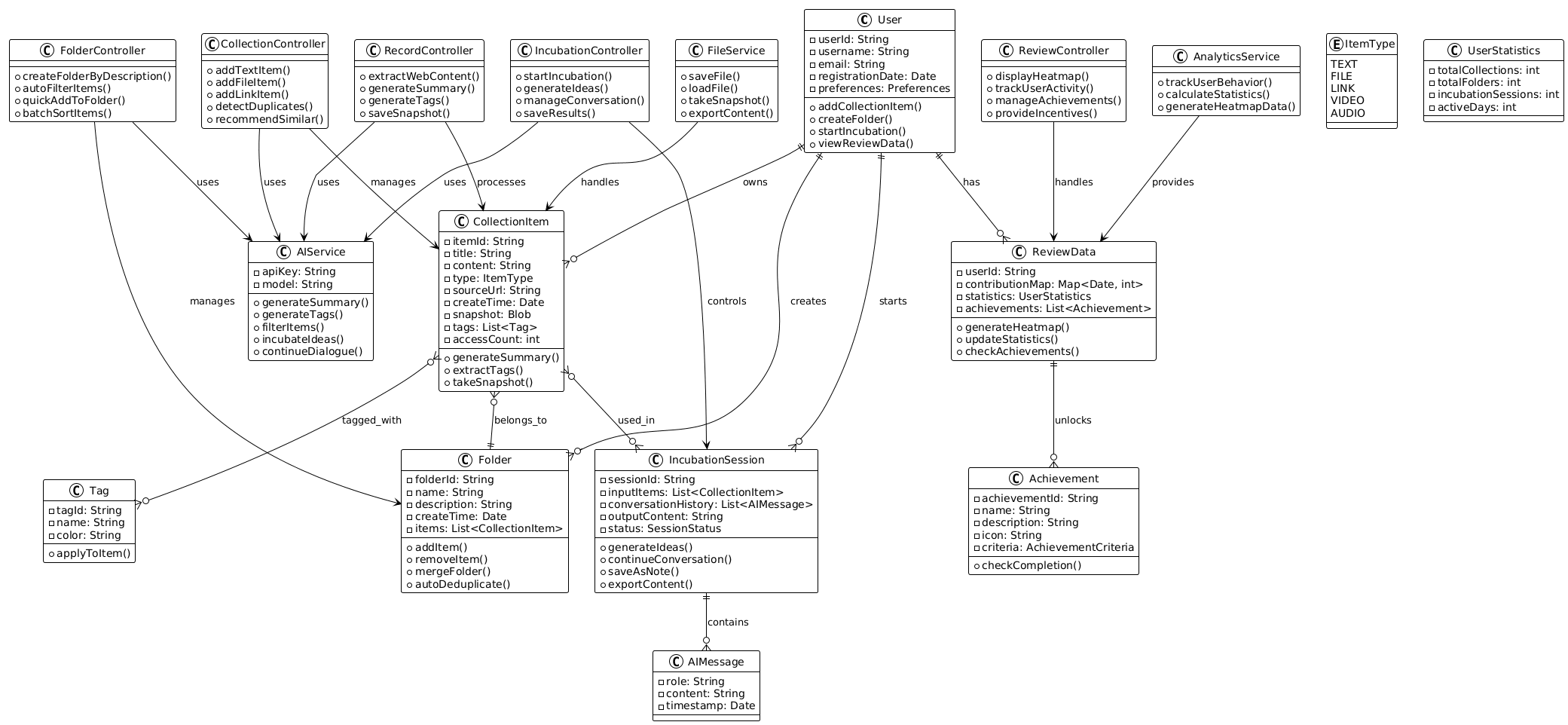

类图

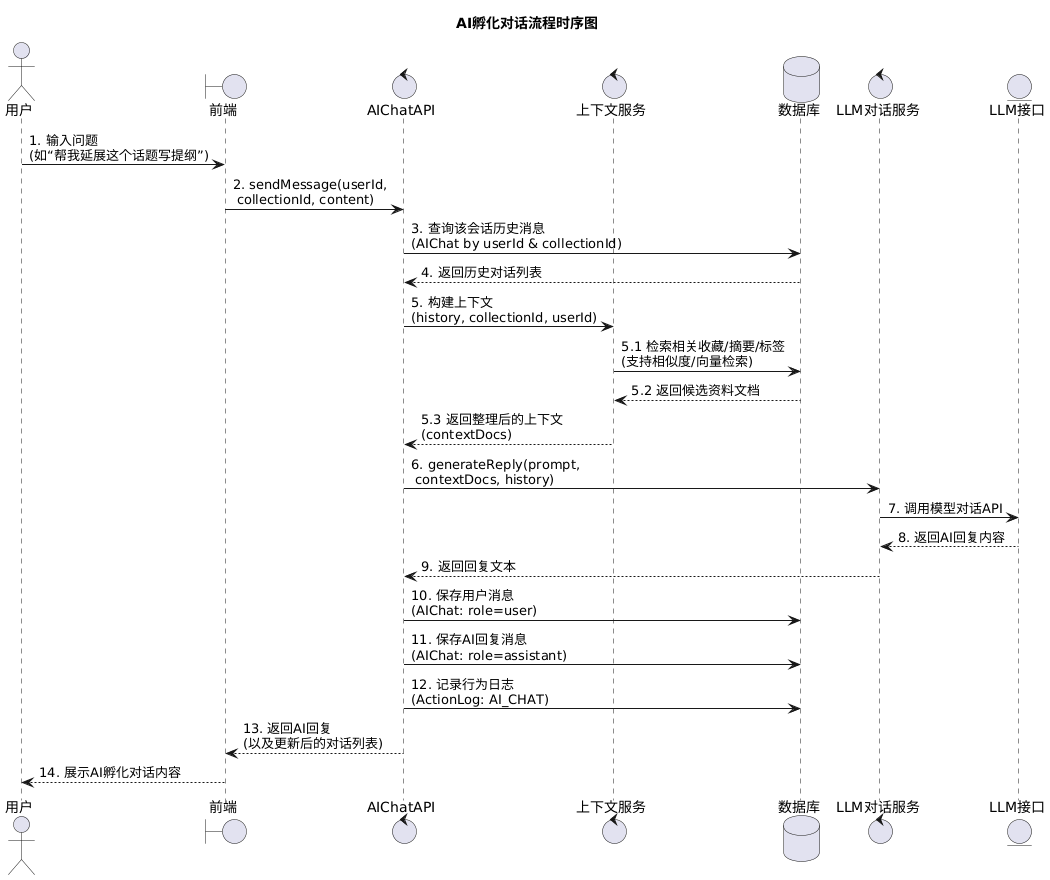

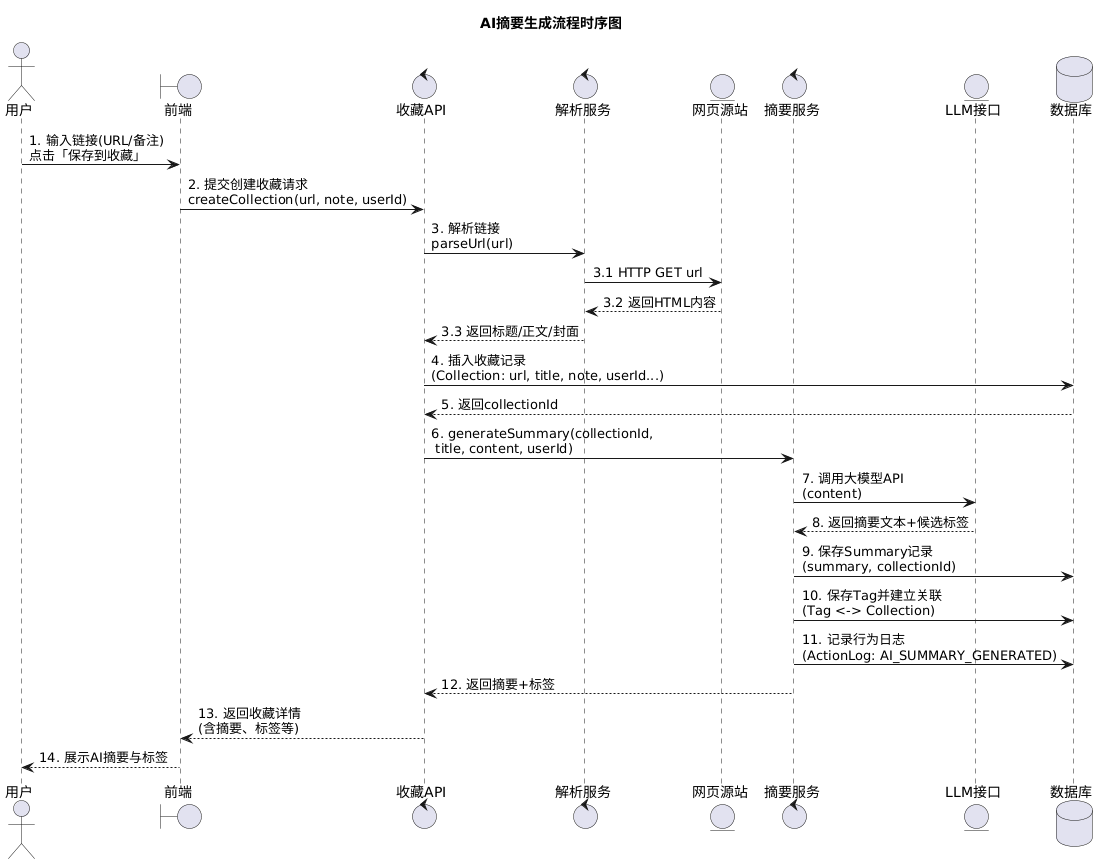

时序图

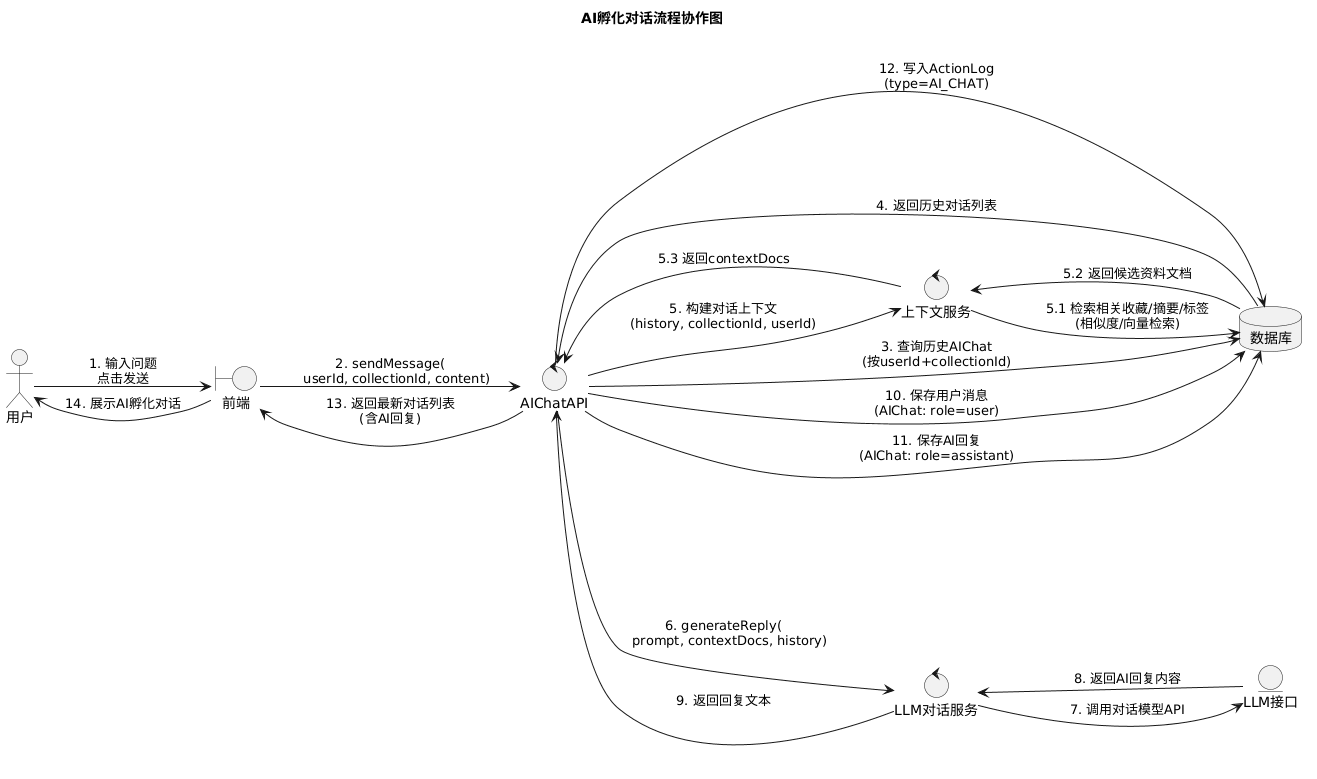

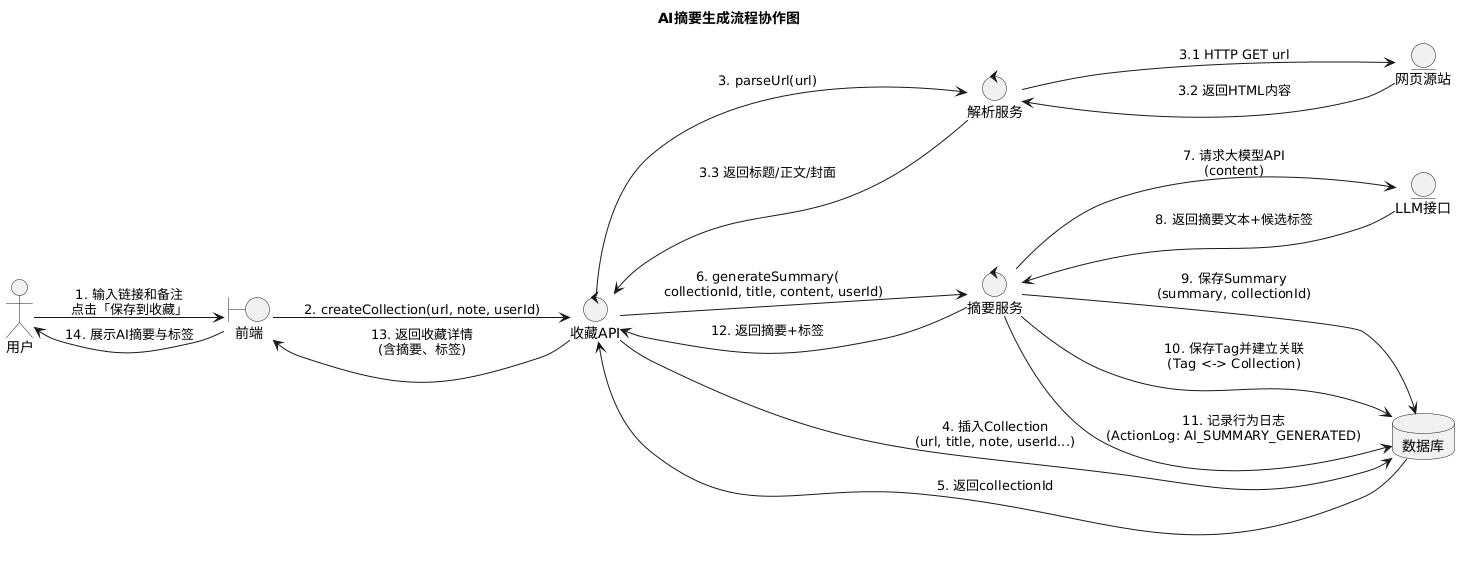

协作图

数据库设计

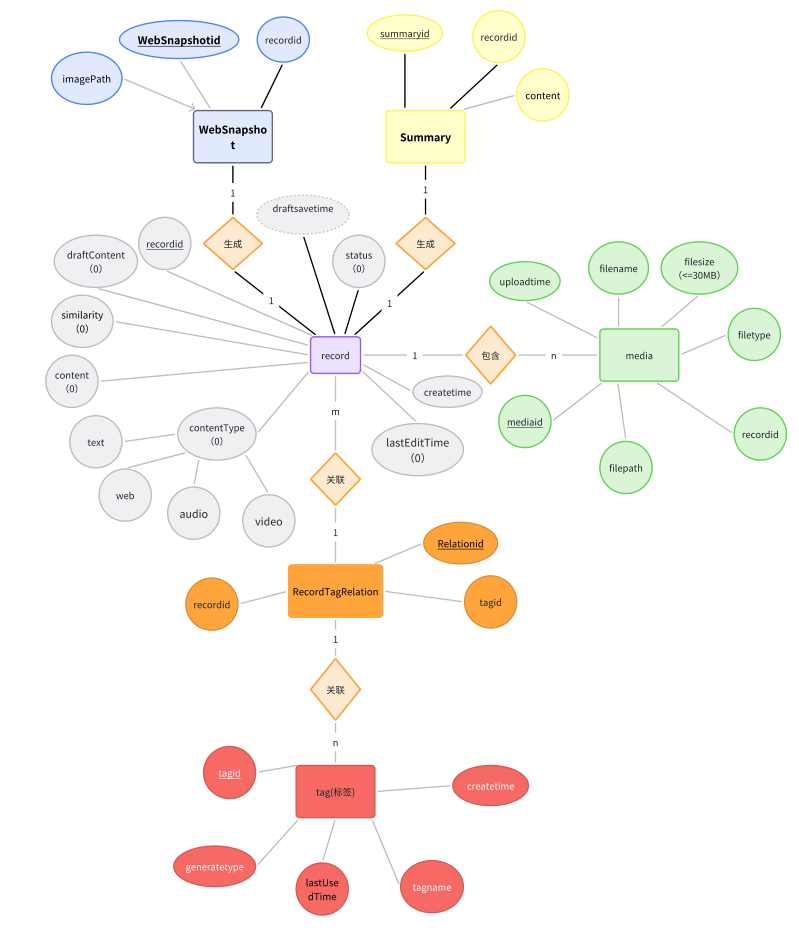

ER图

关系数据模型

1. 记录表（Record）

字段名	数据类型	主键	非空	说明与业务规则映射
recordId	INT	√	√	记录唯一标识（自增），主键
content	TEXT			记录的文本内容（用户输入或拖拽的文本），可选（允许纯媒体记录）
draftContent	TEXT			草稿内容，系统每 5 秒自动保存（派生属性draftSaveTime据此更新），可选
contentType	JSON			复合属性，标识记录包含的内容类型（如{"text":true, "web":true, "video":true}），用于判断是否生成摘要 / 快照，可选
status	VARCHAR(20)		√	记录状态：draft（草稿）/saved（已保存）/edited（已编辑），非空
similarity	DECIMAL(5,2)			与现有记录的相似度（%），当≥85% 时触发重复提醒，可选
createTime	DATETIME		√	记录创建时间，非空
lastEditTime	DATETIME			最后编辑时间（记录编辑功能新增），可选
draftSaveTime	DATETIME			派生属性，草稿最后保存时间（由系统每 5 秒自动更新），可选

2. 媒体表（Media）

字段名	数据类型	主键	外键	非空	说明与业务规则映射
mediaId	INT	√		√	媒体唯一标识（自增），主键
recordId	INT		Record.recordId	√	关联的记录 ID（联系属性），外键
fileName	VARCHAR(200)			√	媒体文件名（如 “笔记图片.png”），非空
filePath	VARCHAR(500)			√	媒体存储路径（本地路径），非空
fileType	VARCHAR(50)			√	媒体类型：text（文本）/link（链接）/image（图片）/video（视频）/audio（音频）/document（文档）/web（网页），非空
fileSize	DECIMAL(10,2)			√	媒体大小（单位：MB），非空，且≤30MB（符合 “支持拖拽的文件大小不超过 30MB” 规则）
uploadTime	DATETIME			√	媒体上传时间，非空

3. 标签表（Tag）

字段名	数据类型	主键	非空	说明与业务规则映射
tagId	INT	√	√	标签唯一标识（自增），主键
tagName	VARCHAR(50)		√	标签名称（如 “高频考点”），非空且唯一（同一名称不重复创建）
generateType	VARCHAR(20)		√	生成类型：auto（系统自动推荐）/manual（用户手动创建），非空
createTime	DATETIME		√	标签创建时间，非空
lastUsedTime	DATETIME			标签最近使用时间（用于 “最近使用的标签作为候选项”），可选

4. 记录标签关联表（RecordTagRelation）

字段名	数据类型	主键	外键	非空	说明与业务规则映射
relationId	INT	√		√	关联唯一标识（自增），主键
recordId	INT		Record.recordId	√	关联的记录 ID（联系属性），外键
tagId	INT		Tag.tagId	√	关联的标签 ID（联系属性），外键
约束	联合唯一索引（recordId, tagId）				确保一条记录不会重复关联同一标签

5. 摘要表（Summary）

字段名	数据类型	主键	外键	非空	说明与业务规则映射
summaryId	INT	√		√	摘要唯一标识（自增），主键
recordId	INT		Record.recordId	√	关联的记录 ID（联系属性），外键且唯一（确保 1:1 关系）
content	TEXT			√	自动生成的摘要内容，非空
metadata	JSON			√	复合属性，存储内容元数据（如{"title":"XXX","cover":"path","duration":120,"author":"XXX"}），非空（即使无法访问内容也保存可用元数据）
generateTime	DATETIME			√	摘要生成时间，非空

6. 网页快照表（WebSnapshot）

字段名	数据类型	主键	外键	非空	说明与业务规则映射
snapshotId	INT	√		√	快照唯一标识（自增），主键
recordId	INT		Record.recordId	√	关联的记录 ID（联系属性），外键且唯一（确保 1:1 关系）
imagePath	VARCHAR(500)			√	网页快照图片存储路径，非空
generateTime	DATETIME			√	快照生成时间，非空（仅当记录含网页时生成）

团队协作记录

预期开发计划时间安排

阶段	学期周数	核心任务	里程碑	具体产出物
需求梳理与设计阶段	第 11 周	1. 细化需求文档，确认功能边界与非功能性要求；2. 完成前端 UI 原型定稿、后端接口文档编写；3. 数据库表结构落地（SQLite 脚本编写）；4. 搭建前后端开发环境（Electron+Vue3+Spring Boot）；	开发环境就绪 + 设计定稿	1. 需求规格说明书；2. UI 原型稿（Figma 文件）；3. 后端 API 接口文档；4. 数据库建表 SQL 脚本；5. 开发环境配置手册；6. 任务分配清单
核心功能开发阶段	第 12 周	1. 前端：实现记录编辑、拖拽上传、标签选择器等基础组件；2. 后端：开发记录管理、标签管理、本地文件管理核心接口；3. 前后端联调：基础组件与接口对接（记录保存 / 查询、标签添加 / 删除）；4. 实现草稿自动保存、重复内容检测功能	基础功能闭环	1. 前端基础组件库（记录编辑、拖拽、标签组件）；2. 后端核心接口（记录 / 标签 / 文件管理）；3. 前后端联调通过的基础功能（标签关联）；4. 草稿自动保存 + 重复检测功能演示版本
进阶功能开发阶段	第 13 周	1. 前端：实现 AI 对话窗、摘要展示、资料夹管理组件；2. 后端：开发智能解析、AI 摘要生成、AI 对话孵化接口；3. 联调 LLM API 调用（加密配置、超时重试）；4. 实现网页快照生成、向量检索功能；5. 开发成长感知模块基础统计功能	进阶功能落地	1. 前端进阶组件（AI 对话窗、摘要展示、资料夹管理）；2. 后端 AI 相关接口（摘要生成、对话孵化）；3. LLM API 调用封装模块（含加密与容错）；4. 网页快照 + 向量检索功能；5. 成长感知模块统计接口
测试优化与上线准备阶段	第 14 周	1. 全面功能测试（功能点覆盖、边界条件、离线场景、异常处理）；2. 性能优化4. 编写用户手册、运维部署文档；5. 打包最终版本（Windows exe 安装包）	产品正式上线	1. 测试报告（含 Bug 清单与修复记录）；2. 优化后的最终代码库（Git 提交记录）；3. Windows 桌面端安装包（exe 文件）；4. 用户操作手册（含离线使用说明）

预期开发计划分工安排

成员	分工
102301642-鲍宇轩	项目经理
102301328-林昊	需求经理
102301316-余睿康	前端
102301338-郭砚康	前端
102301635-傅世杰	前端
102301311-张艺宝	后端
102301336-何顺康	后端
102301337-郭泽凯	后端
102301340-范智杰	后端
102301631-贾子康	后端
102300213-陈宇	后端

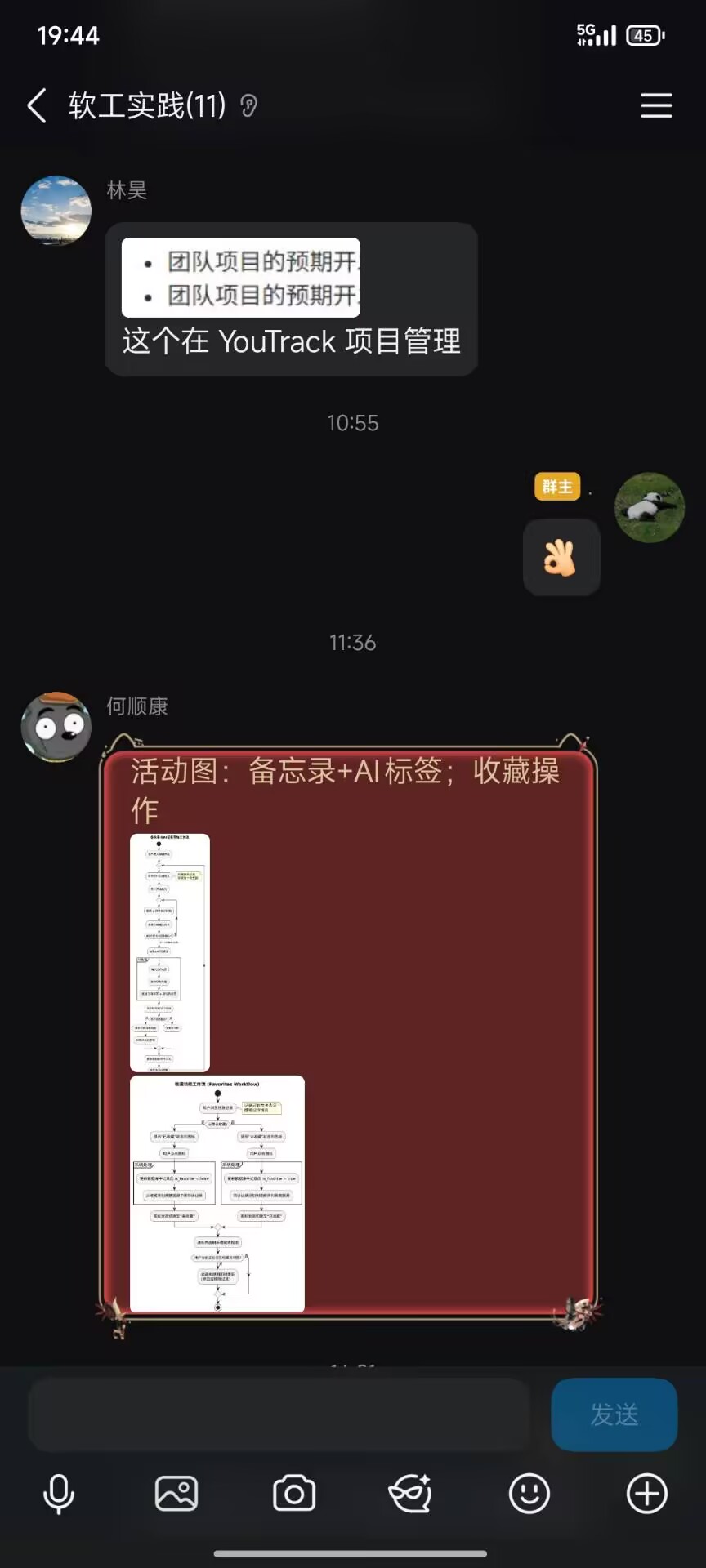

本次作业团队的协作过程记录

附录

• github团队仓库链接 https://github.com/b-yx/EchoLogic
• EchoLogic_系统设计说明书.pdf https://github.com/b-yx/EchoLogic/blob/main/EchoLogic_系统设计说明书.pdf
• EchoLogic_数据库设计说明书.pdf https://github.com/b-yx/EchoLogic/blob/main/EchoLogic_数据库设计说明书.pdf
• 原型在线预览链接 https://www.figma.com/design/ZDzBMW6qQHpqkVh1Yv3ynb/Prototype?node-id=173012-73667&t=i1rhvTU6mSmoVUbe-1
