TI BQ25172镍氢电池充电芯片调试记录

TI BQ25172镍氢电池充电芯片调试记录

手册中说明其功能如下：

1. 支持1至6串镍氢电池
2. 支持800mA以下充电电流可调
3. 支持充电时间设置
4. 支持热敏电阻NTC监控电池温度
5. 支持状态和故障指示灯输出
6. 输出过压保护

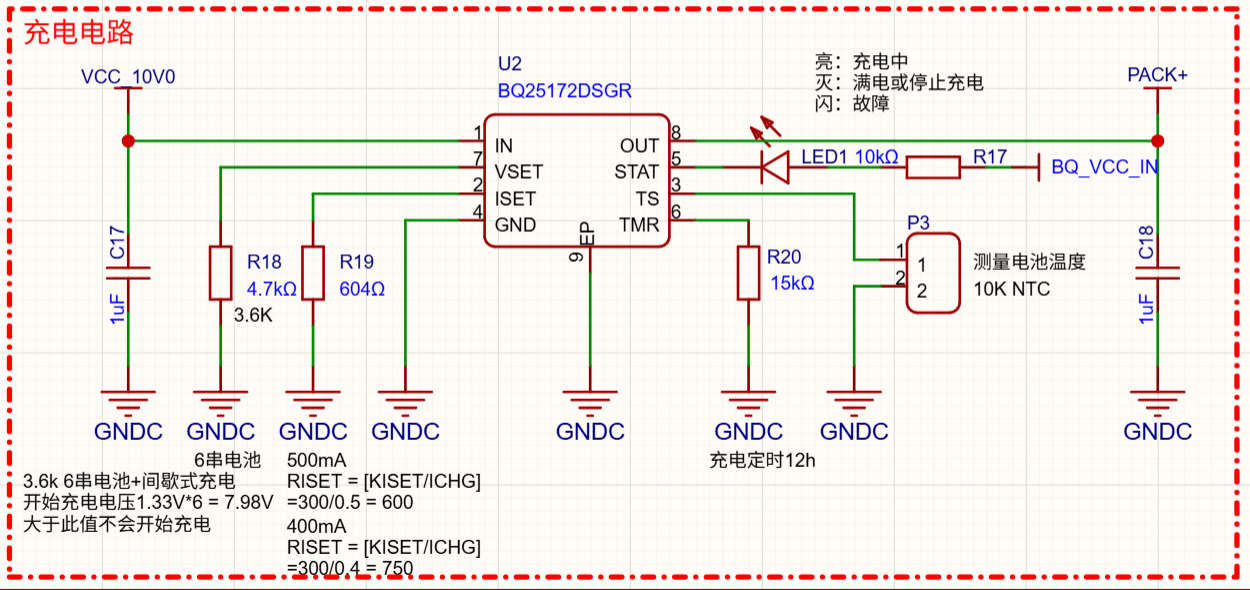

开发测试的电路如下图所示

其他的应用我就不多说了，在数据手册中有详细的说明，以下说两点比较特殊的地方

1. 该芯片有电池低压不充电功能，也就是当你的单节电芯电压低于1.33V的时候，充电芯片无法启动，无法给电池充电，不管怎么操作如拔掉充电器重新插，断掉电池重新接入，都不行。

2. 该芯片没有-dV和dt检测，也就是没有充满自停功能，询问TI官方工程师得知，是因为该芯片有可能工作与工业环境，温度偏差较大，有可能温度检测这些会有问题，所以删除了该功能

3. 本来打算该芯片与BQ34Z100组合使用，统计电量，没想到该芯片对电池充满之后由于镍氢电池的特性，还会继续产生充电电流，多余的能量会在镍氢电池内部以热量的形式散失，导致充满电之后还是有电流流过电量计，导致电量计统计有误

综合以上问题，该方案不可行。
