申风EA4056芯片PMIC方案

数据手册参数大致如下

1. 输入电压2.7~5.5V输入
2. 3个BUCK降压转换器，一个LDO线性稳压器
3. I2C编程输出使能
4. I2C编程电压输出，输出范围0.58~0.8V，步进5mV
5. 连续负载电流:CH1 : 3A、CH2 : 1.5A、CH3 : 2A
6. 峰值负载电流:CH1 : 3.5A、CH2 : 2A、CH3 : 2.5A
7. LDO最大输出电流300mA
8. 具备短路保护

典型应用原理图如下

　　

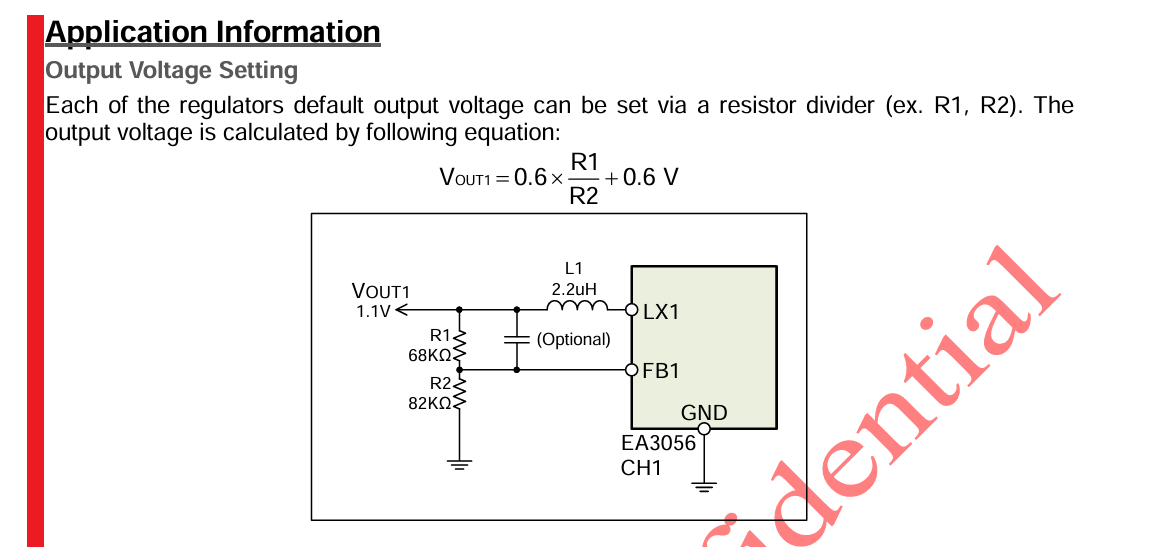

　　若I2C编程输出电压无法满足需求，可以通过外部反馈电阻来改变输出电压，其反馈电阻与输出电压有如下公式关系

　　

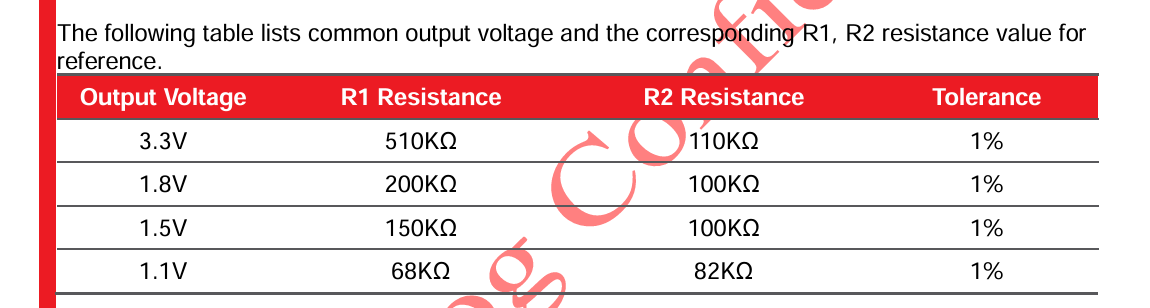

　　典型电阻表如下

　　

　　以上电阻表对LDO部分也适用



注意，在使用过程中，如果需要通过I2C来控制输出，则需要将硬件EN端上拉为高，方可控制，如果下拉到地，则无法通过I2C控制输出状态，只能通过GPIO控制
