React essence note - 13 -React Fiber 如何理解 Fiber 架构的迭代动机与设计思想

如何理解 Fiber 架构的迭代动机与设计思想

前置知识: 单线程的 JavaScript 与多线程的浏览器

• JavaScript 是单线程的, 浏览器是多线程的
• 对于多线程的浏览器来说, 它除了要处理 JavaScript 线程以外, 还需要处理包括事件系统、定时器/延时器、网络请求等各种各样的任务线程, 这其中, 自然也包括负责处理 DOM 的UI 渲染线程.而JavaScript 线程是可以操作 DOM 的.
• 这意味着什么呢? 试想如果渲染线程和 JavaScript 线程同时在工作, 那么渲染结果必然是难以预测的: 比如渲染线程刚绘制好的画面, 可能转头就会被一段 JavaScript 给改得面目全非. 这就决定了JavaScript 线程 和 渲染线程必须是互斥的: 这两个线程不能够穿插执行, 必须串行.当其中一个线程执行时, 另一个线程只能挂起等待.

具有相似特征的还有事件线程, 浏览器的 Event-Loop 机制决定了事件任务是由一个异步队列来维持的. 当事件被触发时, 对应的任务不会立刻被执行, 而是由事件线程把它添加到任务队列的末尾, 等待 JavaScript的同步代码执行完毕后, 在空闲的时间里执行出队

• 在这样的机制下, 若 JavaScript 线程长时间地占用了主线程, 那么渲染层面的更新就不得不长时间地等待, 界面长时间不更新, 带给用户的体验就是所谓的 "卡顿"

为什么会产生 "卡顿" 这样的困局?

• Stack Reconciler带来的一个无解的问题正是JavaScript对主线程的超时占用问题, 其产生的原因就是Stack Reconciler是一个同步递归的过程.

• 在 React 15 及之前的版本中, 虚拟 DOM 树的数据结构载体是计算机科学中的 "树" , 其 Diff 算法的遍历思路, 也是沿袭了传统计算机科学中 "对比两棵树" 的算法, 在此基础上优化得来. 因此从本质上来说, 栈调和机制下的 Diff 算法, 其实是树的深度优先遍历的过程. 而树的深度优先遍历, 总是和递归脱不了关系.

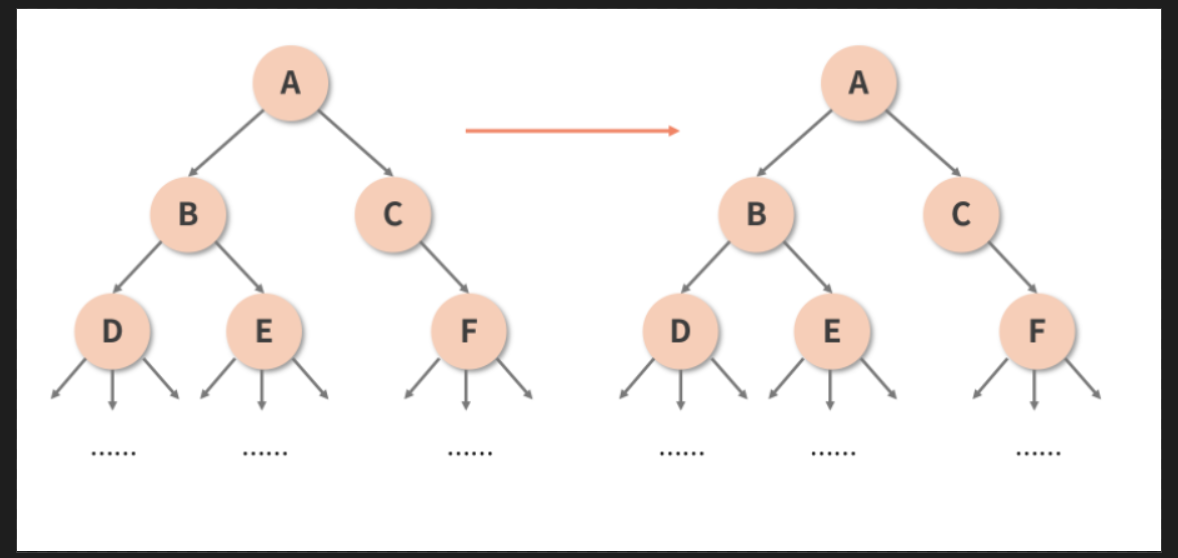

• 拿上图举例, 如果 A 组件发生了更新, 那么栈调和的工作过程如下

    # 1: 对比第一层的两个A, 确认节点可复用, 继续Diff其子组件的 B,C
    # 2: 确认节点可复用, 继续 Diff 其子组件 D, E, F
    # 3: 调和器会重复这个 父组件调用子组件 的过程
    # 4: 直到最深的一层节点更新完毕, 才慢慢向上返回
    # 当整棵树遍历完成后, reconciler 才能给出需要修改的DOM信息, 再交由 renderer来执行渲染

• 这个过程的致命性在于它是同步的, 不可以被打断.当处理结构相对复杂, 体量相对庞大的虚拟DOM树时, Stack Reconciler需要的调和时间会很长, 这就意味着 JavaScript线程将长时间地占用主线程,进而导致上文描述中的卡顿, 卡死,交互长时间无响应等问题

设计思想：Fiber 是如何解决问题的

• 什么是Fiber: 在计算机科学里, 我们有进程,线程的之分, 而Fiber 就是比线程还要更纤细的一个过程, Fiber的出现, 意在对渲染过程实现更加精细的控制
• Fiber是一个多义词,
• 从架构的角度来看,Fiber 是对 React 核心算法(调和过程)的重写
• 从编码的角度来看,Fiber 是对 React 内部所定义的一种数据结构, 它是 Fiber树结构的节点单物,也就是 React 16 新架构下的 "虚拟 DOM"
• 从工作流的角度来看, Fiber 节点保存了组件需要更新的状态和副作用, 一个 Fiber 同时也对应着一个工作单元.
• Fiber 架构的应用目的, 按照 React 官方的说法, 是实现 "增量渲染" . 所谓 "增量渲染" , 通俗来说就是把一个渲染任务分解为多个渲染任务, 而后将其分散到多个帧里面. 不过严格来说, 增量渲染其实也只是一种手段, 实现增量渲染的目的, 是为了实现任务的可中断, 可恢复, 并给不同的任务赋予不同的优先级,最终达成更加顺滑的用户体验

Fiber 架构核心： "可中断" "可恢复" 与 "优先级"

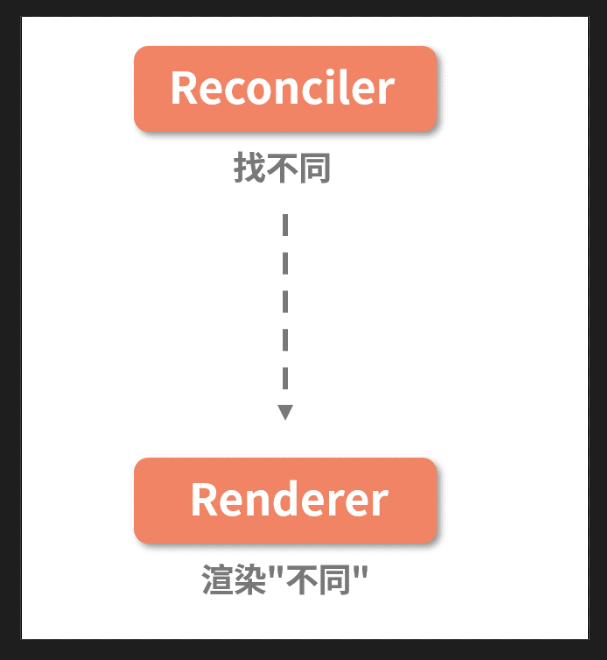

• React 16 之前, React的渲染和更新阶段一来的是 下面两层架构

• Reconciler 这一层负责对比出新老虚拟 DOM 之间的变化, Renderer 这一层负责将变化的部分应用到视图上, 从 Reconciler 到 Renderer 这个过程是严格同步的

• 而在 React 16 中, 为了实现"可中断"和"优先级", 两层架构变成了如下图所示的三层架构:

• 多出来的这层架构, 叫作"Scheduler(调度器)", 调度器的作用是调度更新的优先级
• 在这套架构的模式下, 更新的处理工作流变成了这样

    # 每个任务都会被赋予一个优先级, 当更新任务抵达调度器时,优先级搞得更新任务(A),会被更快得调度进 Reconciler 层; 此时若有新的更新任务(B)抵达调度器, 调度器会检查它的优先级, 如果B的优先级高于当前任务A, 那么当前处于 Reconciler 层的 任务A就会被中断, 调度器会将B任务推入 Reconciler层. 当B任务完成渲染后, 新的一轮调度开始, 之前被中断的 A 任务将会被重新推入 Reconciler 层, 并继续它的渲染之旅, 这便是所谓的 可恢复

    # 以上, 便是架构层面对 "可中断" "可恢复"与 "优先级"三个核心概念的处理

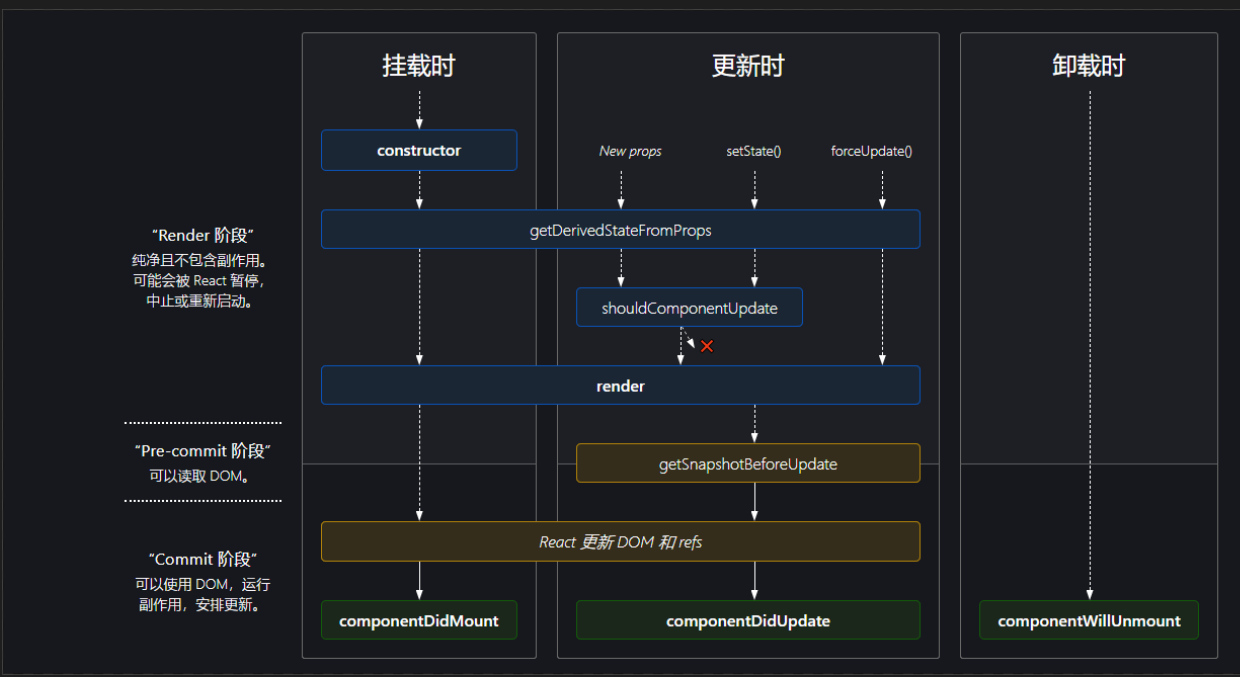

Fiber 架构对生命周期的影响

    # render 阶段：纯净且没有副作用, 可能会被 React 暂停、终止或重新启动.
    # pre-commit 阶段：可以读取 DOM.
    # commit 阶段：可以使用 DOM, 运行副作用, 安排更新.

• 其中 pre-commit 和 commit从大阶段上来看都是commit阶段

• 在 render阶段, React主要是在内存中做计算, 明确 DOM 树 的更新点, 而commit阶段,则负责把render阶段生成的更新真正的执行掉

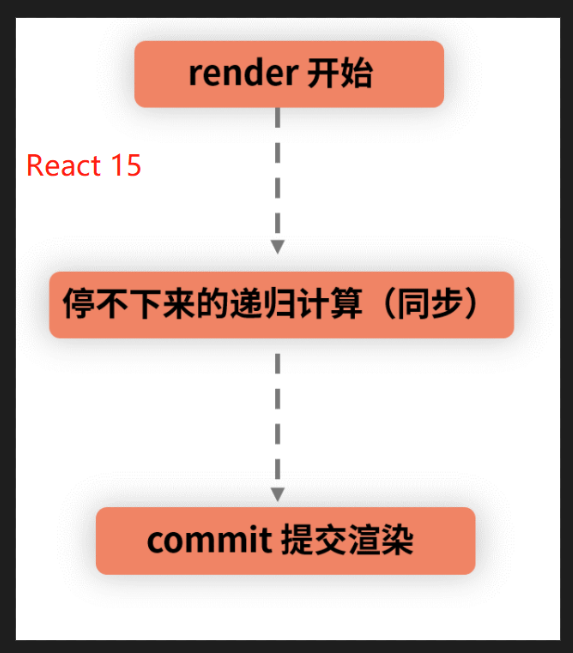

• React 15 从 render 到 commit的过程

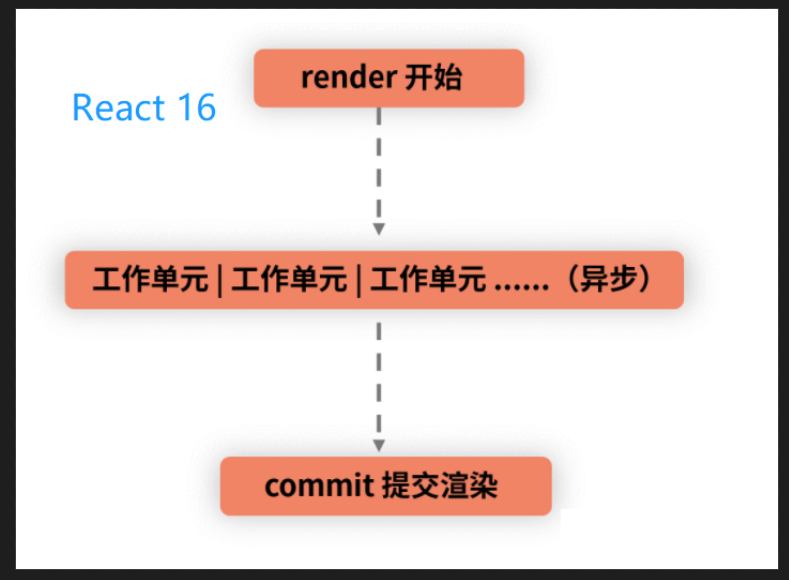

• React 16 从 render 到 commit的过程

• 可以看出, 新老两种架构对 React 生命周期的影响主要在 render 这个阶段, 这个影响是通过增加 Scheduler 层和改写 Reconciler 层来实现的.
• 在 render 阶段, 一个庞大的更新任务被分解为了一个个的工作单元, 这些工作单元有着不同的优先级, React 可以根据优先级的高低去实现工作单元的打断和恢复. 由于 render 阶段的操作对用户来说其实是 "不可见"的, 所以就算打断再重启, 对用户来说也是 0 感知. 但是, 工作单元（也就是任务）的重启将会伴随着对部分生命周期的重复执行:

    # componentWillMount
    # componentWillUpdate
    # shouldComponentUpdate
    # componentWillReceiveProps

• 其中 shouldComponentUpdate 的作用是通过返回 true 或者 false, 来帮助我们判断更新的必要性, 一般在这个函数中不会进行副作用操作, 因此风险不大
• 而 "componentWill" 开头的三个生命周期，则常年被开发者以各种各样的姿势滥用，是副作用的"重灾区", 所以在 React 16 中重写了 生命周期.

总结

了解 React 16 中 Fiber 架构的架构分层和宏观视角下的工作流
