4_基本框架_VMCS_ControlFields

序言：

• 本节内容：



概览 VMCS 在白皮书 3卷 24.1节等

•

• 主要讲了需要的环境VMCS(VMM给每个VM的环境（有6部分组成，后面再翻译） )；VMCS的状态变化，以及一些操作的指令；VMLAUNCH 必须是一个 clear 状态的 VMCS

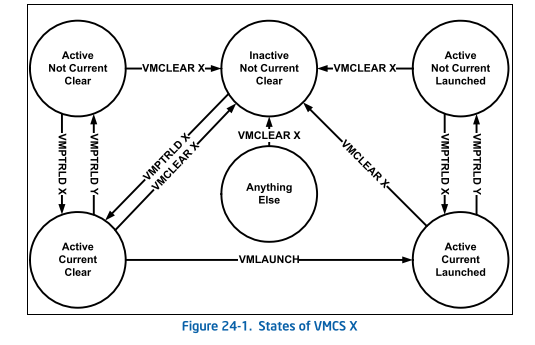

• VMCS的状态变化关系：

•

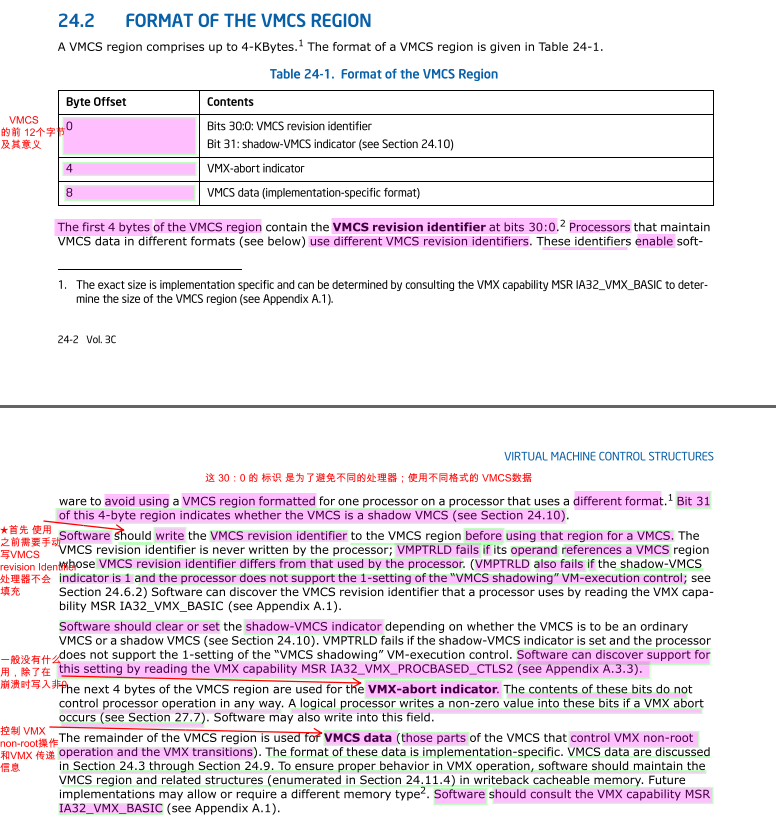

• VMCS的前0xc字节3字段的意义：在 白皮书 3 卷 24.2节

•

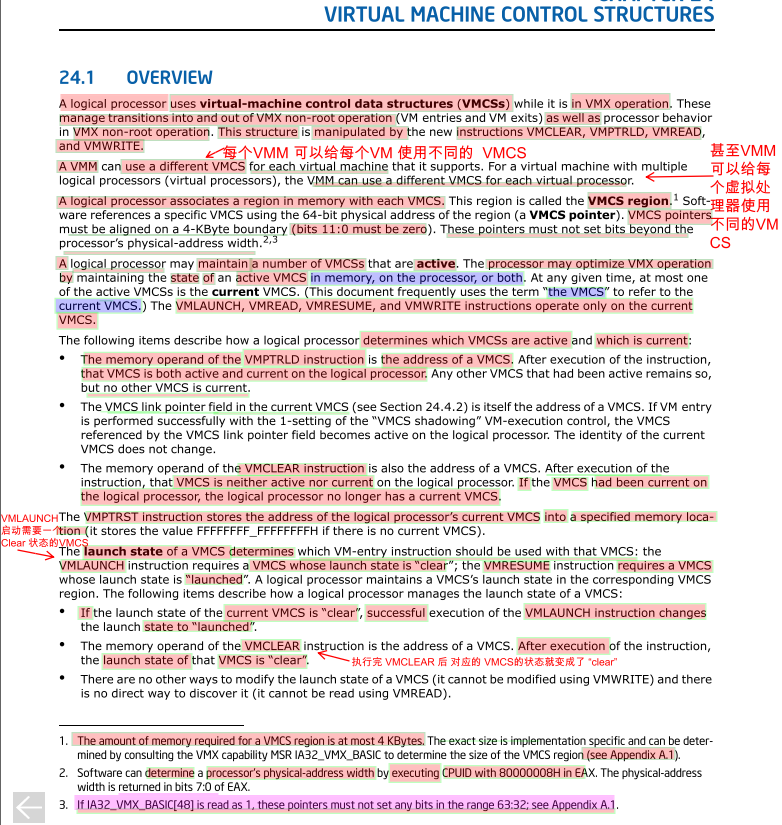

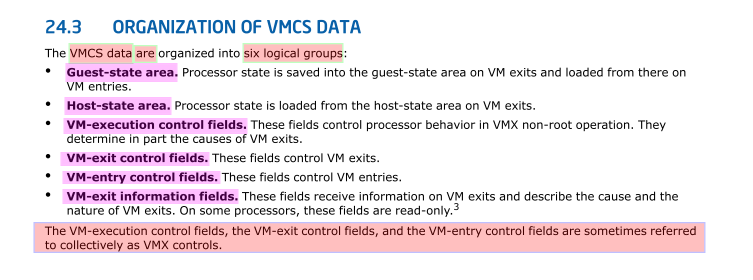

• 1----VMCS 的组成：白皮书 intel手册 3卷 24.3节



  • 1.1 guest-state area



实施：

前面分配的 4kb 给VMM的； 这里每个VM还需要4kb ；

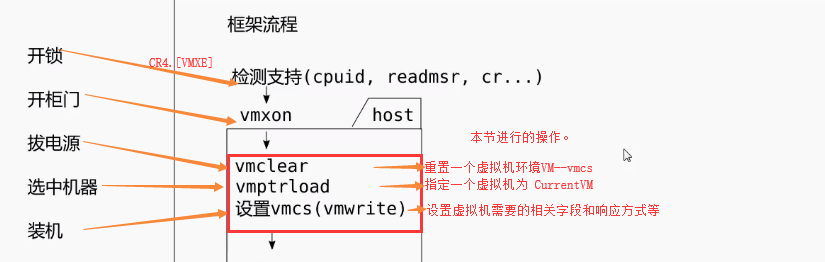

• 每新开启一个虚拟机；给其申请的4kb 都需要 初始化；VMClear()//拔电源

• 需要选中虚拟机 vmptrload() // 有很多虚拟机；选中一个虚拟机；后面的操作都是针对此VM

• 设置 VMCSRegion

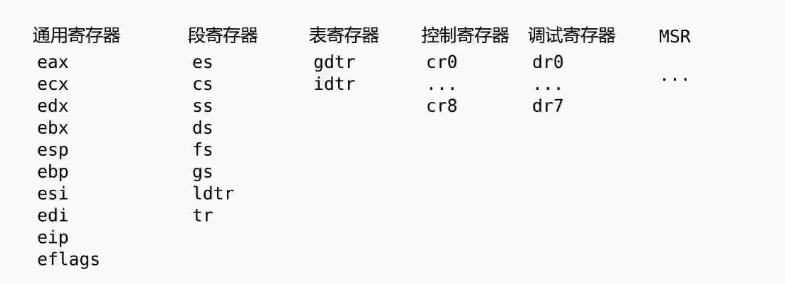

  • 设置下面这些寄存器：



  • 还要设置 VMCS的6个部分中有用的部分（具体各字段的意义；可以查看VMCS.pdf）

• 如果 VMCS 直接初始化 0 就 运行；会产生 ErrorCode - 0x7;

  在 volume 3 .chapter 30.4 < VM instruction error numbers > 可以查阅错误码

  》 0x7: VM entry invalid control field(s)

  查看 VMCS 的fields：



• 好，那填充 Control Fields：

  • VM-Execution Control Fields:

    有两种VM-Execution Controls 组成

    • Pin-Based VM-Execution Controls

      这个就是针脚--硬件断点；这里设置是否拦截虚拟机VM自己的 IDT处理--1；还是传递给VMM 处理

    • Processor-Based VM-Execution Controls

      这个是处理器相关的执行控制：当执行一些特殊的指令或者 一些同步事件的时候（IO、CR3...）；就会需要这个控制；来判断时候需要传递出去给VMM。

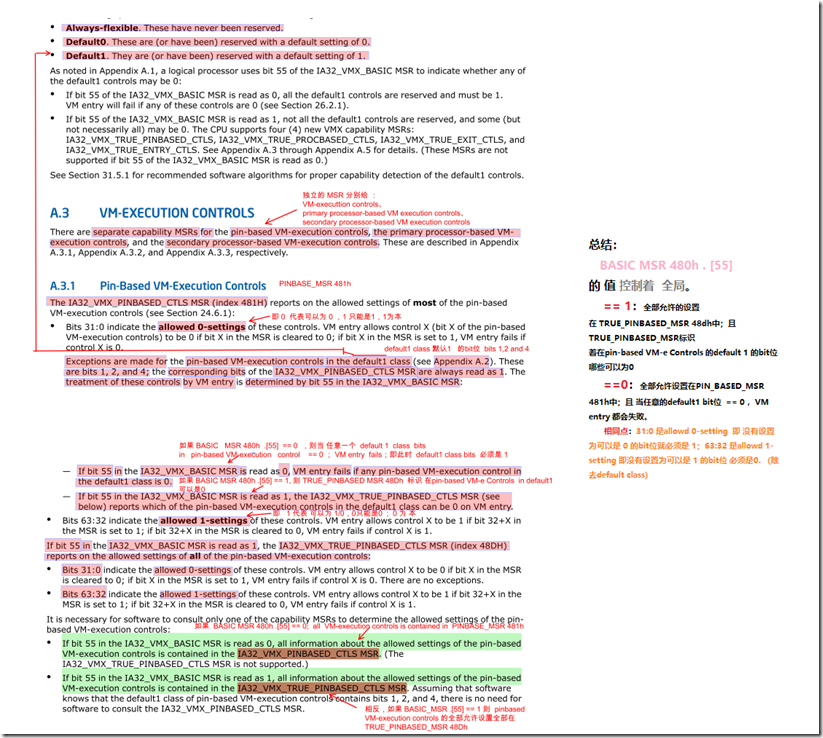

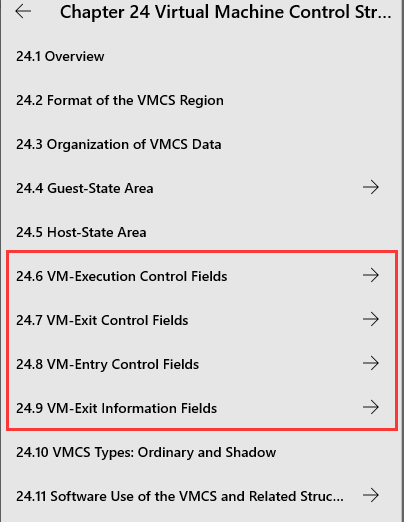

    阅读 白皮书如下：

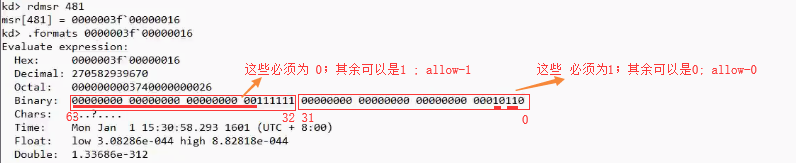

    示例： BASIC MSR 480h.[55] == 0; PINBASED_MSR 481h 的信息

  •

• 如果 这里直接申请VMCS清0 ，不初始化必要的bit位，就运行；会出错的

  // 这里来源我的代码注释，由于中文会有红色波浪，这里就用我蹩脚的ENGLISH吧，也不转译过来了，很简单


  // RUNS BLANK;; 0x7 ERROR CODE THROWS;---★
  // so   -- LOOK FOR ITS REASON AND DEAL: volume 3 .chapter 30.4 < VM instruction error numbers >


  //     --  FOUNDED :  VM entry invalid control field(s)  --  Control Structure  -- VMCS -- < volume 3 . chapter 24 >

• 所以 这里最简单的demo，先将Control fields 中的default class,和 Exit/Entry Control 初始化

// 3. VM control fields
    // ---- 3.1 VM execution control:
    // ---------1. Pin-Based VM-Execution Control (is Hardware Interruption)
    //                : Describes whether hook the the interruption and deals by itself IDT callbacks or pass it to host Machine
    // ---------2. Processor-based VM-Execution Control(synchronous events,specific instructions)
    //                : Describes whether JMP-OUT to VMM when execute IO Instructions, store/load cr3 etc...
    //                Processor-based VM-E constitute TWO 32-bit vectors:
    //                ---+----primary processor-based VM-execution controls
    //                ---+----secondary processor-based VM-execution controls
    //            * 1Step : set defult1 class bits;  ((DWORD)(BASE_msr_481h>>32) &0) | (DWORD)(BASE_msr_481h&0x00000000ffffffff)
    //             PS: for pinBASE_msr_481h values include some default class1 --MUST BE 1 bits 1,2,4  == 2 + 4+16 = 0x16

    Vmx_VmWrite(PIN_BASED_VM_EXEC_CONTROL,VMxAdjustControls(0,MSR_IA32_VMX_PINBASED_CTLS));

    //            * 2Step : set Msr482 default 1 class...
    //           Details  see  chapter 24.6.2 and Appendix A.3.2;
    //             PS: for processorBASE_msr_482h ,there are many default class1 --MUST BE 1 bits .... == .. = 0x401e172
    Vmx_VmWrite(CPU_BASED_VM_EXEC_CONTROL,VMxAdjustControls(0,MSR_IA32_VMX_PROCBASED_CTLS));


    // -- 3.2 3.3 is no as important as 3.1; 3.1 control fields  handles much
    //        They are some default response,when action triggered
    // ---- 3.2 VM exit control.. References the Intel Guide books-- Volume 3 chapter 24.7
    Vmx_VmWrite(VM_EXIT_CONTROLS,VMxAdjustControls(0, MSR_IA32_VMX_EXIT_CTLS));

    // ---- 3.3 VM entry control.. References the Intel Guide books-- Volume 3 chapter 24.8
     Vmx_VmWrite(VM_ENTRY_CONTROLS, VMxAdjustControls(0, MSR_IA32_VMX_ENTRY_CTLS));
