Axure

Axure，原型设计的好帮手。

最近在做一个项目的需求分析。

一、UML

需求分析的十八般武艺轮番上阵。
用例图
数据流图
活动图
类图
让我一次画个够

然后数据库设计（ER图就免了）

几个看似简单的业务流程讨论来讨论去，大家围在会议桌周围，对着空气指手画脚。仍然一头雾水。

因为赶着给客户汇报，上面那些劳什子都派不上用场，原型最实际。以往，我们都是通过沟通，由美工将仿真度极高的页面画出来，加上一些图片热区可点击串联起来。但这次因为时间仓促，已经来不及了，只好本屌亲自操刀。

二、原型

我用的是Axure。话说，这个东东做原型真是比较方便。同时，再多的UML图也代替不了原型。许多细节，只有在制作原型的时候才能被认识和了解。以下是一些心得。

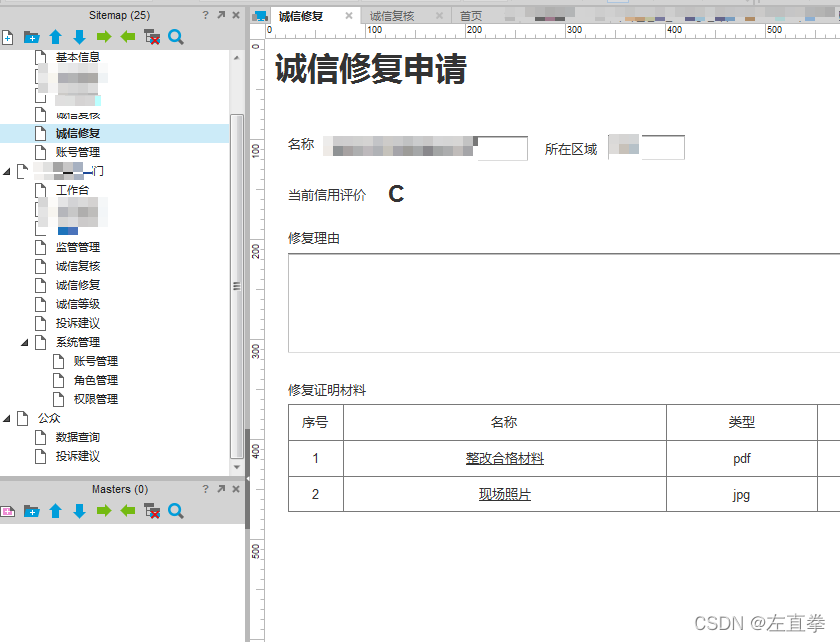

1、Axure制作的基本载体是页面

默认结构是左侧菜单，右侧页面。点击左侧菜单，打开右侧页面。制作原型的时候，菜单可对应系统结构，页面可对应具体模块功能。是一个很好的梳理思路过程。

2、点击打开/关闭弹窗

这个弹窗可以用动态面板（Dynamic Panel，其所谓动态，就是可以被控制显隐，并非说里面的内容可以变）。方法如下：

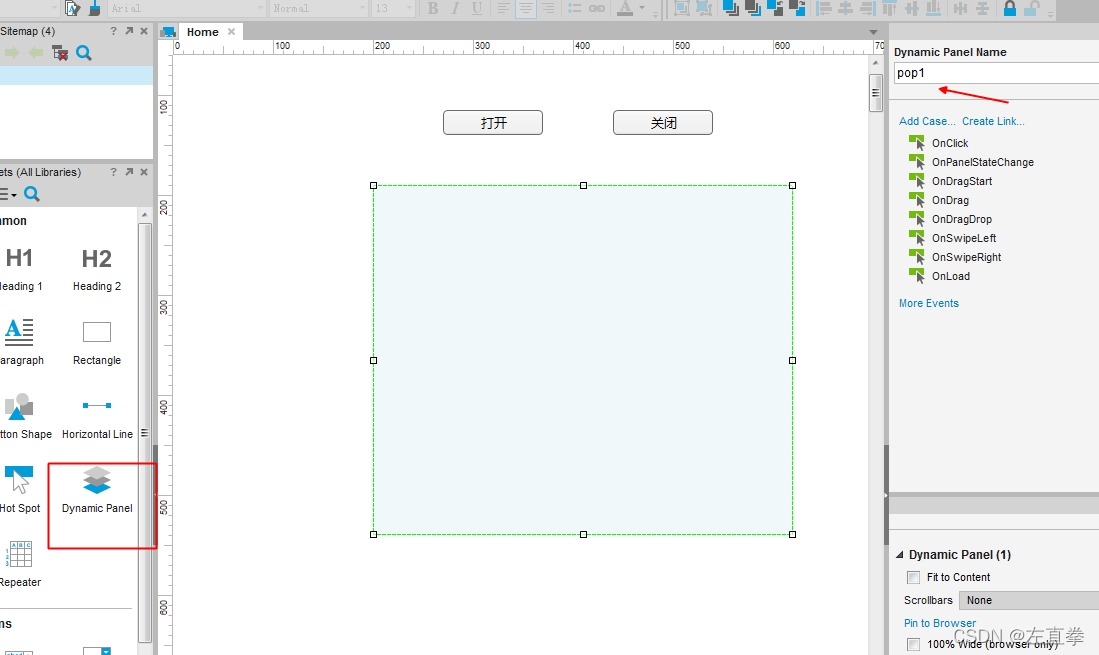

1）在页面上放置一个Dynamic Panel，并起一个名字，方便引用

2）编辑弹窗内容

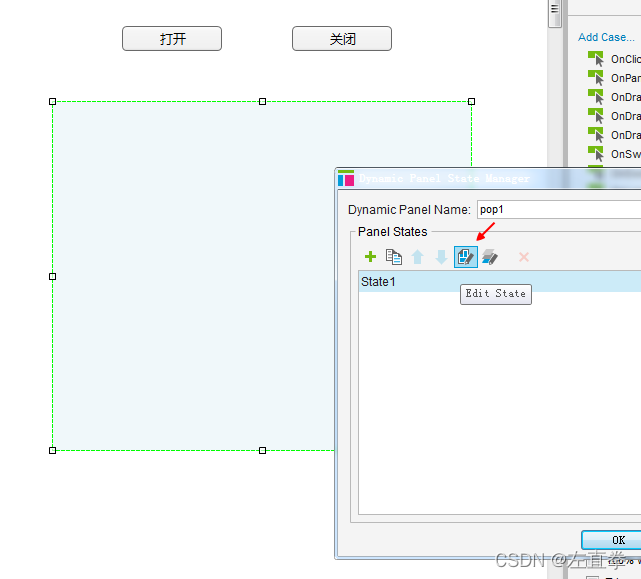

双击动态面板，在弹出对话框中选state，编辑

3）编辑对话框，加入各种元素

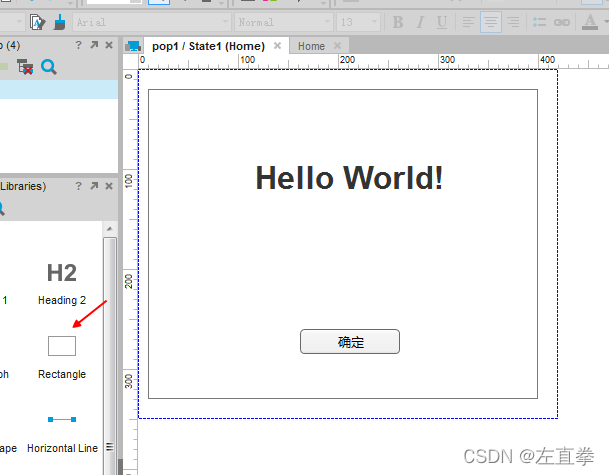

由于动态面板没有边框，我们可以在里面加一个矩形框，设为最底层，Set Order - Send to Back。

4）打开与关闭

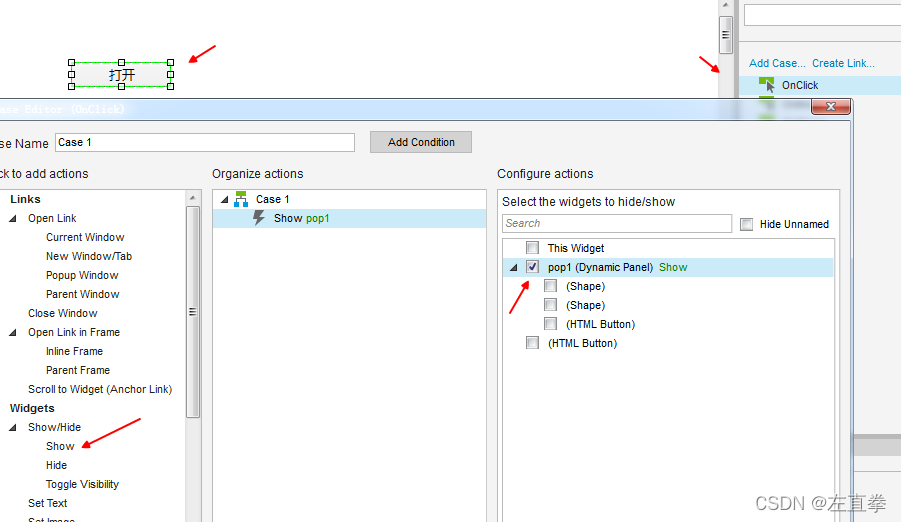

打开

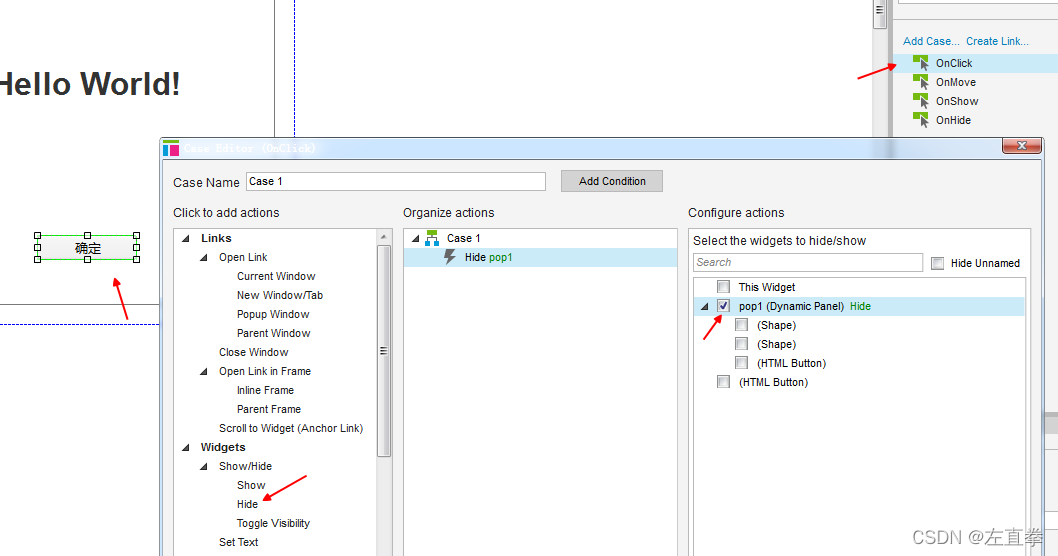

关闭

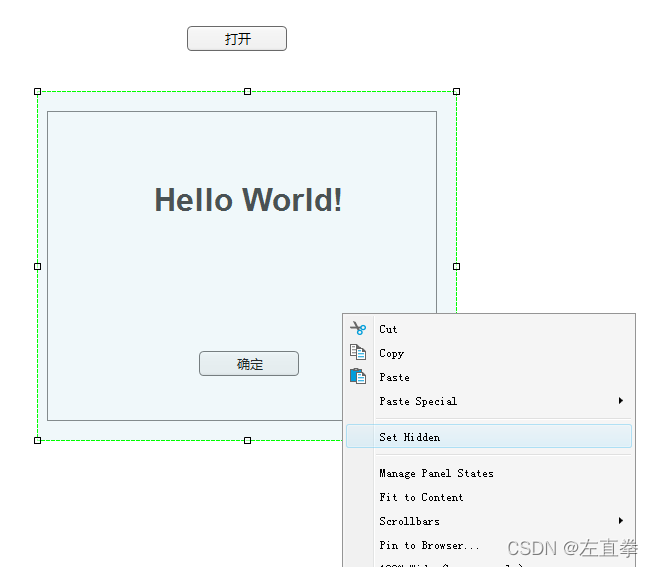

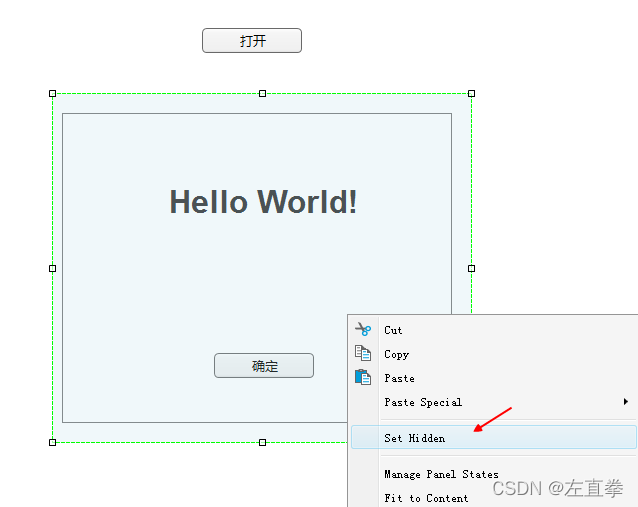

5）将动态面板设置为默认隐藏

即大功告成。

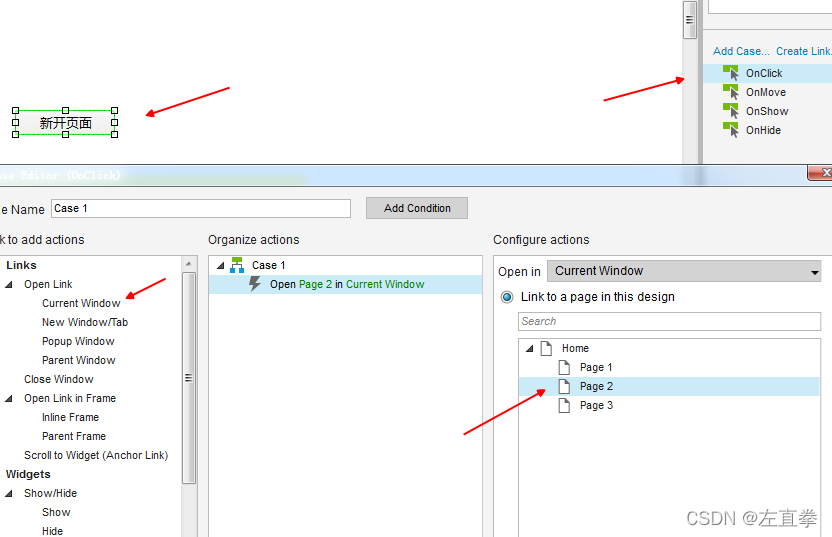

3、打开新页面

这个可能是最常见的。类似弹出弹窗，

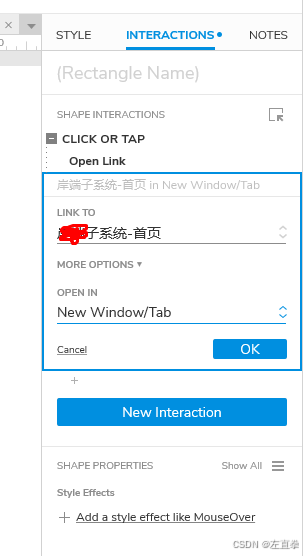

打开页面，可以指定打开至当前窗口，还是新开页面，或者别的什么方式。注意下图对应的Axure版本（9.0），比上面大多数图片对应的Axure版本都要高。

4、滚动到相关书签

同理，选scroll。

5、组件复用

原型制作过程中，常有许多雷同的地方，产生复用的需求。

可以将需要复用部分制作成母版（master）。方法为：

1）选中可复用部分元素

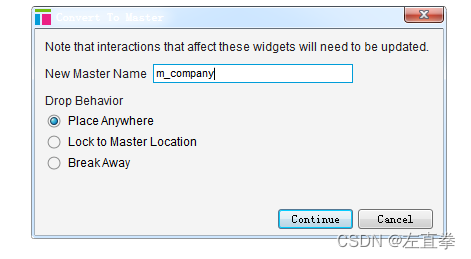

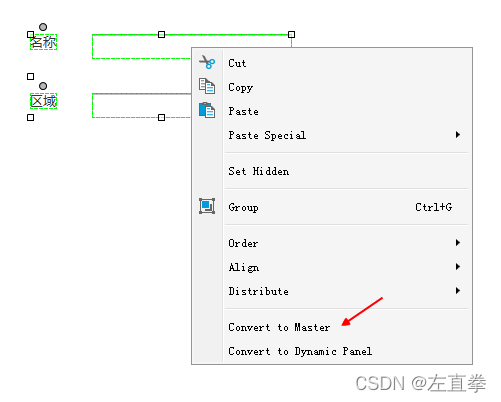

2）鼠标右键，选 “Convert to master”

3）起个名字

即制作成一个母版组件。之后想复用，直接拖到页面即可。

三、后记

原型这么好，是不是意味着UML不用了呢？

应该不是。UML从用户参与、业务流程、数据流向的角度对系统进行了建模，这些是原型制作的基础。当然原型在制作过程中，也可以边做边想，但没有像使用UML各种工具建模从不同角度描述，考虑得这么全面，容易遗漏。另外就是UML的类图是定义业务对象，与ER图结合，从抽象的角度，在更高层面上对系统进行了定义，这是数据库设计的必要步骤。
