信号传输介质及综合布线

    一、信号

                  信号就是一种信息、数据

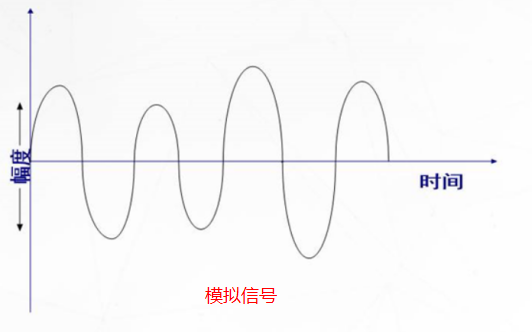

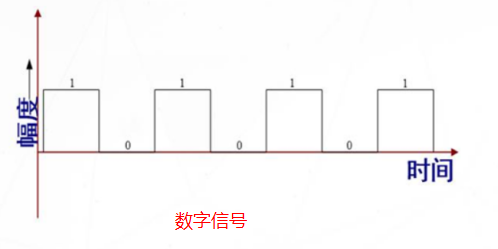

                  信号分为模拟信号和数字信号

















               信号在传输过程中受到噪音和衰减的影响从而会失真。

               数字信号相比于模拟信号抗干扰能力强，传输距离远。

    二、传输介质

                一般的传输介质有双绞线和光纤

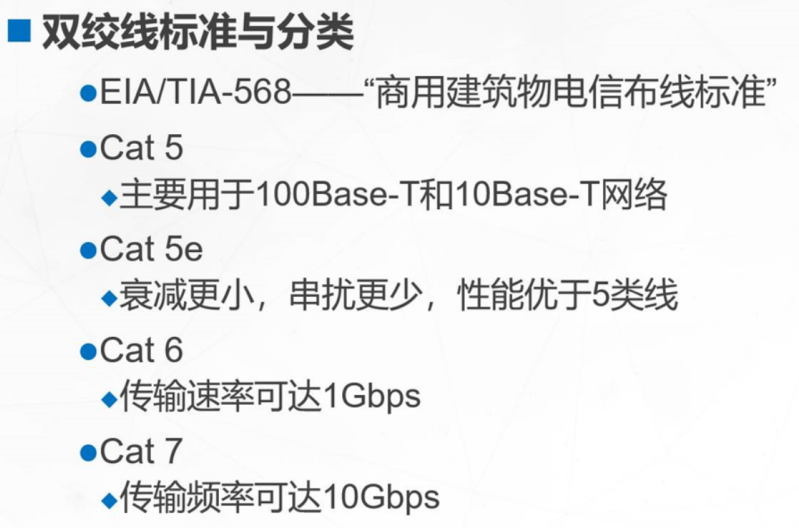

                双绞线总共8根，两两绞合在一起。常用的有5类超5类6类。标准如下：







                            双绞线的连接规范有两种：

                                T568A：白绿 绿 白橙 蓝 白蓝 橙 白棕 棕

                                T568B: 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

       三、光纤

                       光纤的特点有：传输带宽高 传输距离远 抗干扰能力强 一般分为单模光纤和多模光纤



单模光纤	多模光纤
用于高速度、长距离	用于低速、短距离
成本高	成本低
端接较难	端接容易
窄线芯，需要激光源	宽线芯、聚光好，光源可采用激光或发光二极管
耗散极小，高效	耗散高，低效





           四、综合布线

               建筑物综合布线系统（PDS）是传输语音、数据、影像和其他信息的标准结构化布线系统。它是建筑物或建筑群内的传输网络，物理结构一般采用模块化设计和星型拓扑。它能是语音和数据通信设备、交换设备和其他管理系统彼此相连。

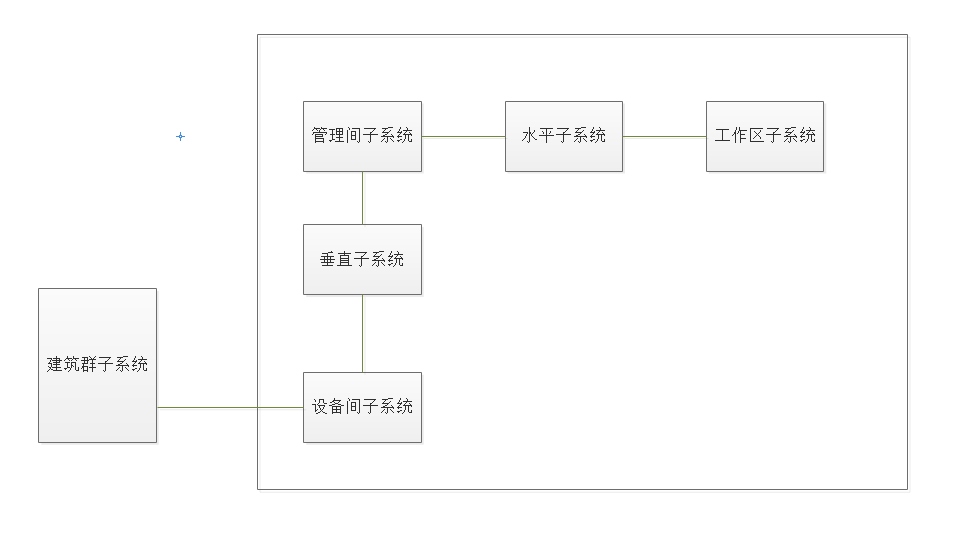

                                工作区子系统：由信息插座延伸至设备 RJ-45跳线和信息插座等

                                水平子系统：从工作区的信息插座到管理间子系统的配线架一般为星型拓扑

                                管理间子系统：交连、互联和I/0楼层配线间、机柜、配线架、网络设备等

                                垂直子系统：建筑物的主干线缆，目前多为光缆，连接设备间和管理间

                                设备间子系统：位于主机房内，由电缆、连接器和相关支撑硬件组成，连接各种公共系统

                                建筑群子系统：连接不同建筑物内的电缆，一般由光缆及相应设备组成



                             综合布线的优点：

                                                         结构清晰，便于维护和管理

                                                         材料统一先进，适应今后的发展需要

                                                          灵活性强，适应各种不同的需求
