AutoCAD.NET二次开发根据所选的实体范围画闭合的多段线

在CAD开发中，总有客户提需求根据多宗地线的范围生成图框，也就是根据多段线多段线生成一条闭合的多段线。发现公司的之前的人是通过转Geometry来扩展范围面，其实没必要那么麻烦，CAD提供了对应的接口，我们只要利用它的接口就行了，方便又快速。

下面直接上代码：

        [Autodesk.AutoCAD.Runtime.CommandMethod("HUXFACE")]
        public static void GetPolineForEntity()
        {
            var db = HostApplicationServices.WorkingDatabase;
             var ed =  Autodesk.AutoCAD.ApplicationServices.Application.DocumentManager.MdiActiveDocument.Editor;
             var selectResult = ed.GetSelection();
             if (selectResult.Status == PromptStatus.OK)
             {
                 using (var acTran = db.TransactionManager.StartTransaction())
                 {
                     BlockTable blkTbl = acTran.GetObject(db.BlockTableId, OpenMode.ForWrite) as BlockTable;
                     BlockTableRecord blktbcrd = acTran.GetObject(blkTbl[BlockTableRecord.ModelSpace], OpenMode.ForWrite) as BlockTableRecord;
                     Extents3d ext = new Extents3d();//要画的图框的范围面
                     foreach (var entid in selectResult.Value.GetObjectIds())//遍历所选实体
                     {
                         var ent = acTran.GetObject(entid, OpenMode.ForRead) as Entity;
                         if (ent != null)
                         {
                             var evp = ent.GeometricExtents;//通过这个属性可以获取实体的范围面
                             ext.AddExtents(evp);  //累加扩展面的范围
                         }
                     }
                     var pl =ext.ToPolyline();
                     blktbcrd.AppendEntity(pl);
                     acTran.AddNewlyCreatedDBObject(pl,true);
                     acTran.Commit();

                 }
             }
        }



下面是对Extents3d的扩展，通过它可以调用Extents3d.ToPolyline()来获取范围信息的最大闭合多段线线，其实是根据Extents3d的最大点坐标和做小点坐标来生成多段线

        public static Polyline ToPolyline(this Extents3d ex)
        {
            var pl = new Polyline();
            pl.AddVertexAt(0, new Point2d(ex.MinPoint.X, ex.MinPoint.Y), 0, 0, 0);
            pl.AddVertexAt(1, new Point2d(ex.MinPoint.X, ex.MaxPoint.Y), 0, 0, 0);
            pl.AddVertexAt(2, new Point2d(ex.MaxPoint.X, ex.MaxPoint.Y), 0, 0, 0);
            pl.AddVertexAt(3, new Point2d(ex.MaxPoint.X, ex.MinPoint.Y), 0, 0, 0);
            pl.Closed = true;
            return pl;
        }

演示效果：通过netload命令加载我们开发好的dll，执行对应的命令就好了

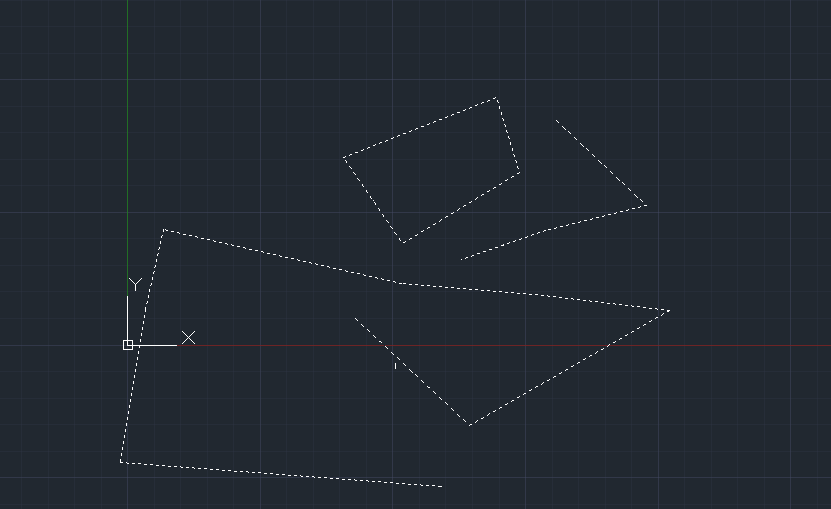

执行命令选择实体：

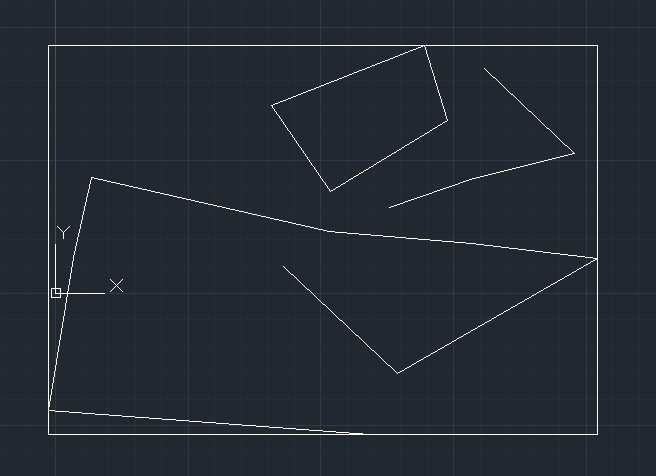

按回车生成我们所需要的闭合线，也就是图框
