SuperWORKS IA新手操作难题解析第二弹，建议收藏！

新手易入误区
新手期养成的“野路子”习惯，正在悄悄透支你的设计潜能——重复点击、功能误用、流程绕远……这些隐形时间杀手，让80%的SW IA新用户都在无效操作中浪费精力！
不同于首期聚焦的基础功能解析，本期我们开启“效率诊断模式”。深度拆解新手使用SW IA从入门到进阶最易踩中的25个“隐形坑点”！

01快捷键失效

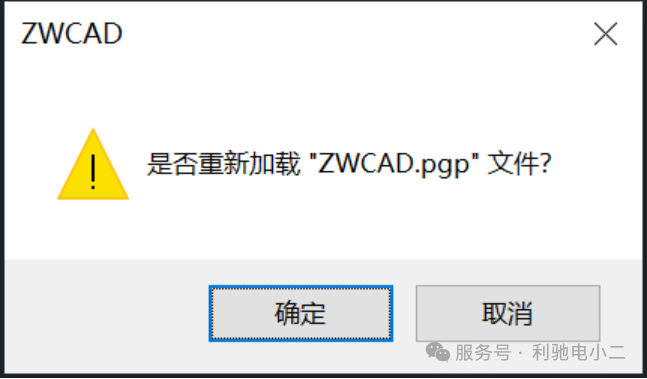

方法一：输入命令【REINIT】，回车，重新加载ZWCAD.pgp文件。

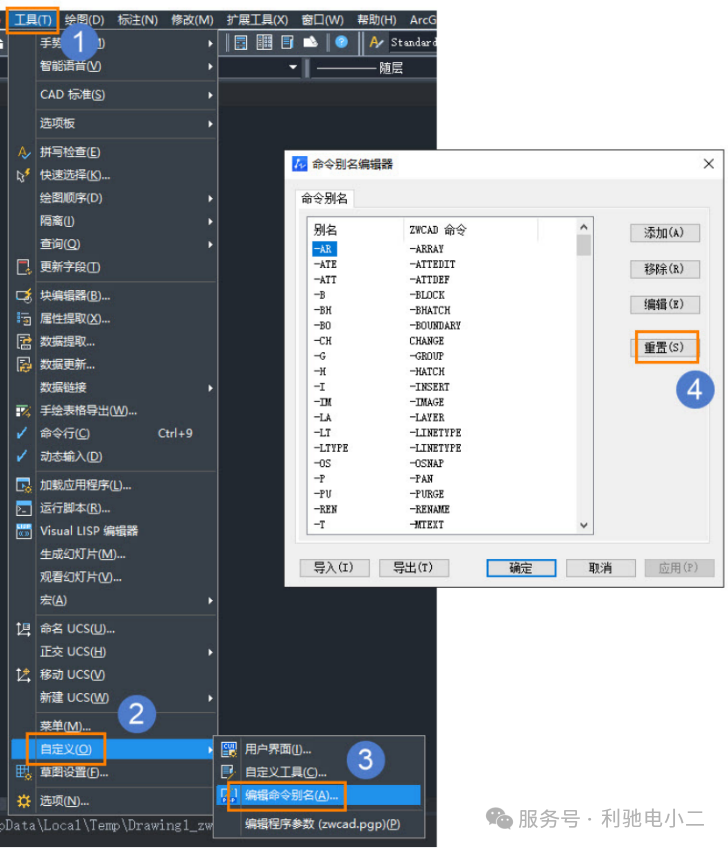

方法二：点击菜单【工具-自定义-编辑命令别名】（或者输入命令【ALIASEDIT】），看快捷键定义的内容是否正常，如果异常可以点击【重置】将其恢复。

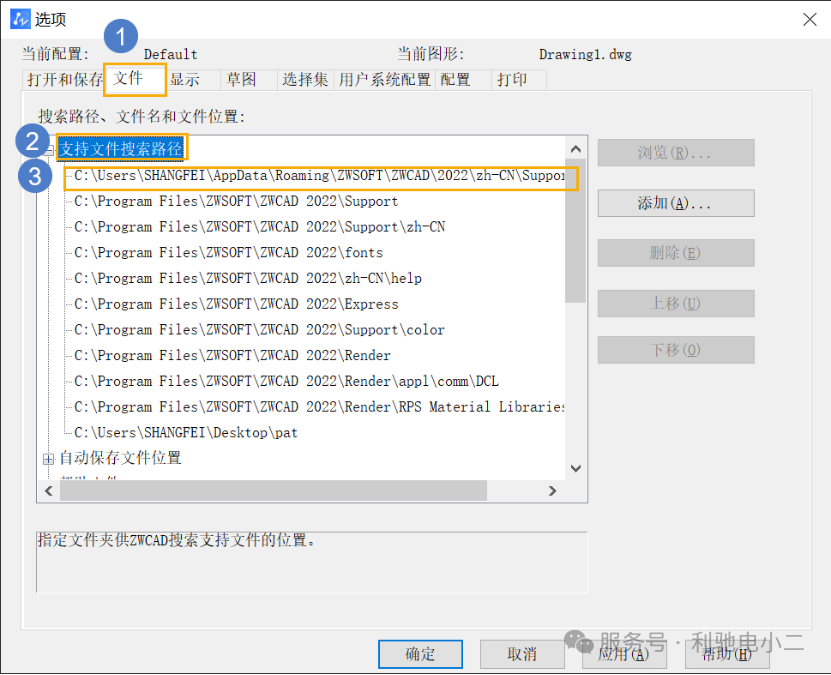

方法三：输入命令【OPTIONS】，回车，打开【选项】对话框，在【文件-支持文件搜索路径】，可以看到中望CAD用户目录位置，如下图所示：“C:\Users\SHANGFEI\AppData\Roaming\ZWSOFT\ZWCAD\2022\zhCN\Support”。查看该路径下，ZWCAD.pgp文件是否被加密或损坏（使用记事本程序打开ZWCAD.pgp文件，如出现乱码，就可以判断为损坏）。如果ZWCAD.pgp文件被加密了，请解密该文件后，重启中望CAD软件。如果ZWCAD.pgp文件损坏了，可以将其删除，重启中望CAD软件会生成默认的ZWCAD.pgp文件，从而恢复快捷键。

02 对宏的导入导出

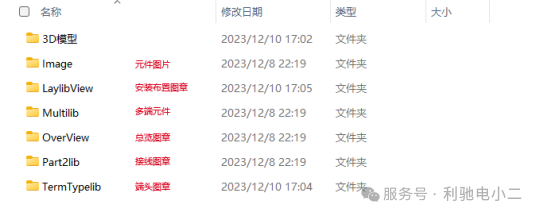

在SW IA中，对宏文件的描述为“图章”。而在SW IA中创建的图章，本身就是dwg文件，并在相对应的文件夹下放置。如图所示。因此SW IA支持不同用户之间传递图章。

03 图纸快速套改

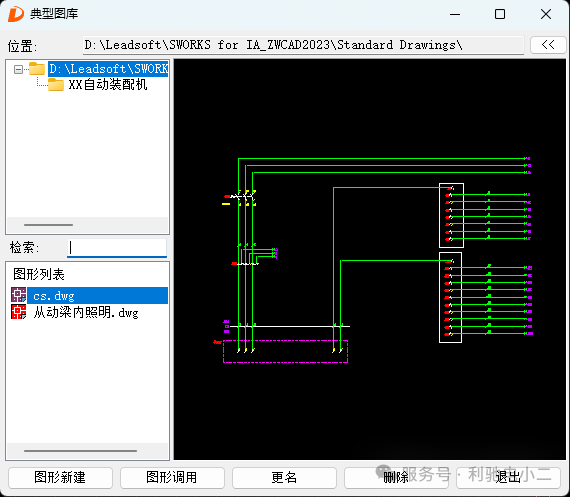

在SW IA中创建的项目，会自动生成一个文件夹，其中包含了该项目下的所有图纸，当下次需要套改图纸的时候，或者给同事传递项目的时候，直接传递该文件夹即可。另外，SW IA中包含了典型图库功能，可以将经常用到的图纸保存在典型图库中，当下次需要对图纸进行套改时，可以直接调用该图纸。

04 报表格式如何支持企业模板

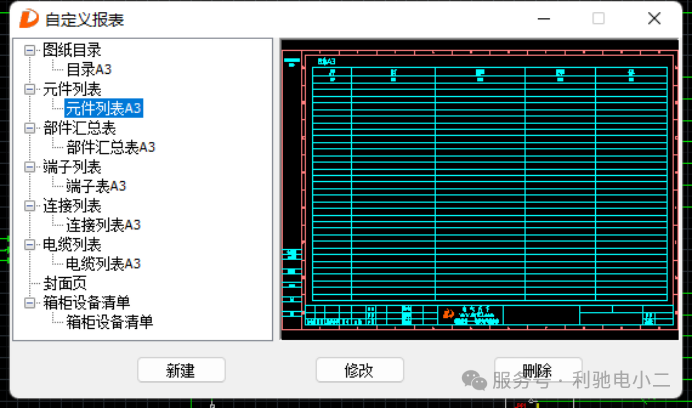

在SW IA中，有报表自定义功能，如图所示，对于SW IA现有的所有报表，都可以自定义显示样式及内容，当生成报表的时候，可以选择自定义报表模板。

05 两个完全相同元器件
原理图绘制，出现两个完全相同的元器件，软件也不报错如何理解？SW IA中，一个元件的点位，可以同时接多根线，这样本身不属于逻辑错误。而在SW IA中，会把多个代号相同的符号，整合到一个元件种类代号下。因此在生成接线的时候，会读取这两个相同的元件的接线关系并输出成接线图。因此在SW IA中这样绘制不属于绘制错误，但是还是会给出警告提示，由用户选择是否修改。

06 导入普通dwg图纸
在项目名称下，右键可以选择导入dwg。如果是SW IA绘制的图纸，则会导入到项目下并产生电气关联属性。但是如果是用CAD绘制的dwg图纸，则无法生成电气属性。

07 快速查看关联符号
选中某一个符号，右键选择“同步选择”，就会跳转到导航器该元件所在位置，然后在导航其中展开该元件，即可看见该元件包含哪些支路符号，然后右键跳转到对应图形即可。

08 SW IA数据库用excel导入
首先在SW IA提供的标准Excel表格内创建所需的物料信息，然后在软件内输入READMYEXCEL命令，选择创建好的Excel文件，即可导入对应的物料信息到SW IA物料库中。

09 黑盒、PLC、结构盒概念
黑盒：框选元件连接点或元件，内部元件继承盒子的高层位置、选型、属性信息，其次内部元件更改上述信息会同步给黑盒。
PLC盒：与黑盒继承方式相同，不同的是PLC盒内部框选元器件必须是PLC连接点。
结构盒：不改变内部框选器件的高层位置信息，仅是归纳作用。

10 未接线/未绘制元件端子复选框
1、只勾选未绘制元件是否生成，报表中显示未绘制元件，不显示已绘制未接线元件。
2、只勾选未接线元件是否生成，报表中不显示未绘制元件，显示已绘制未接线元件。
3、只勾选未绘制端子是否生成，报表中显示未绘制端子，不显示已绘制未接线端子排。
4、只勾选未接线端子是否生成，报表中不显示未绘制端子，显示已绘制未接线端子排。

11 封面页新建、使用
1、自定义报表-选择封面页新建-输入模板名称-图框选择（可调整行、列间距；新增属性文字）
2、拖拽需要的标题至封面页上，点击确定
3、页导航器新建页-页类型选择封面页
4、项目名称右键-项目属性-输入封面页的属性信息-在封面页中查看信息

12 选型元件导航器逻辑支路同步增删改
1、原理图删除元件，导航器选型的逻辑支路无法删除
2、逻辑支路符号替换，不会将原有的逻辑支路替换，会增加一条新的逻辑支路

13 绘制临时安装布置图章

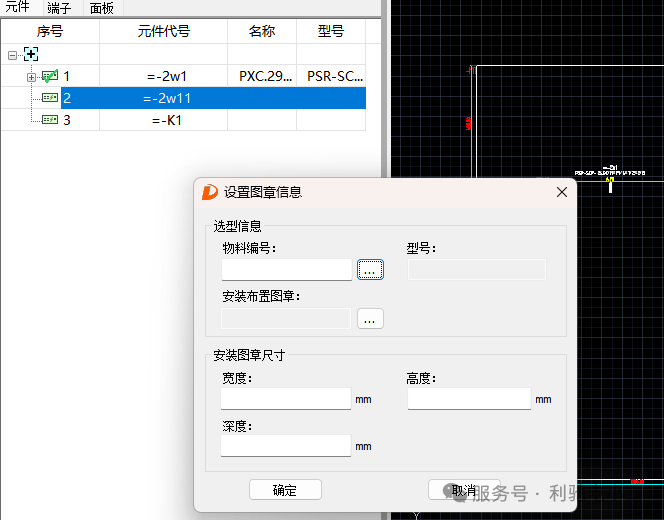

如下图所示，对项目中未选型的元件2w11，直接向安装布置图中拖拽，弹出设置图章信息界面，在该弹窗中首先进行物料选型，然后输入图章2D投影的长宽，即可绘制一个临时创建的矩形图章。

14 输出相关报表时筛选输出内容

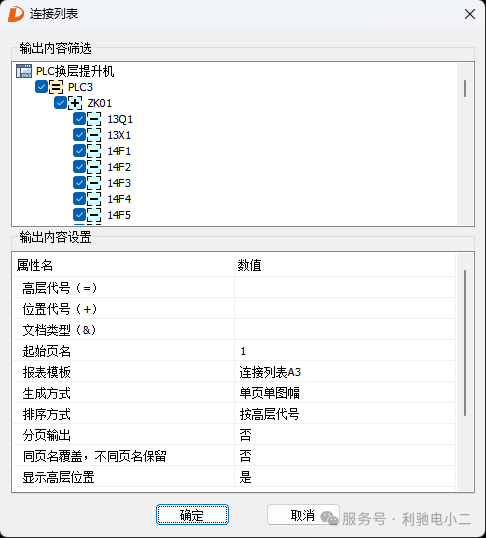

在弹出如连接列表输出界面的时候，可根据高层位置代号筛选，选择出想要输出的接线信息内容。

15 区分短接线短接/短接条短接
在原理图绘制过程中，同一个端子排下不同序号的端子，只要存在连接关系，即认为存在短接。在两片端子的连线处双击，在线号编辑界面中，勾选外部连接选项。此时即认为该连接关系属于外部连接。未勾选则属于内部连接。

16 LDZ
LDZ是利驰的一种数据格式，全称Leadsoft Data Exchange Zipped，LDZ文件是利驰SWIA软件中使用的一种标准部件格式，它用于打包存放SWIA部件及其相关数据。

17 绘制双层端子

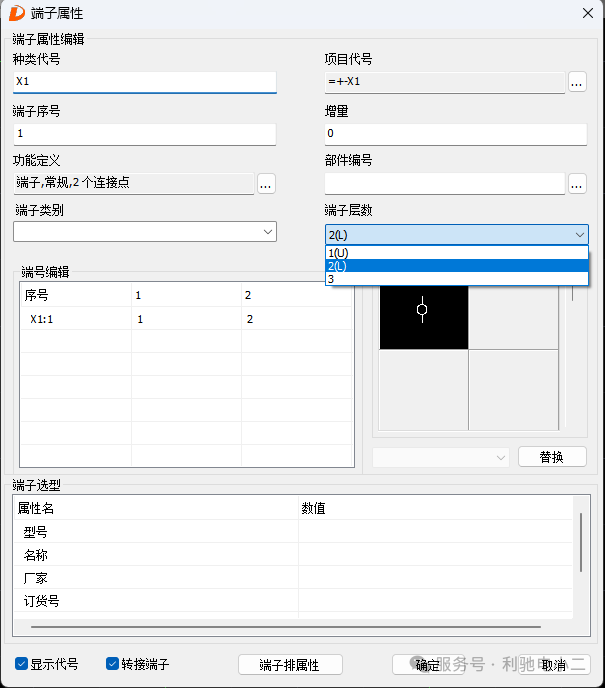

在绘制端子排时，需要对端子的层号进行定义。完成后在输出端子表时，选择双层端子表模版，即可输出双层端子表的信息。

18 保存设置参数

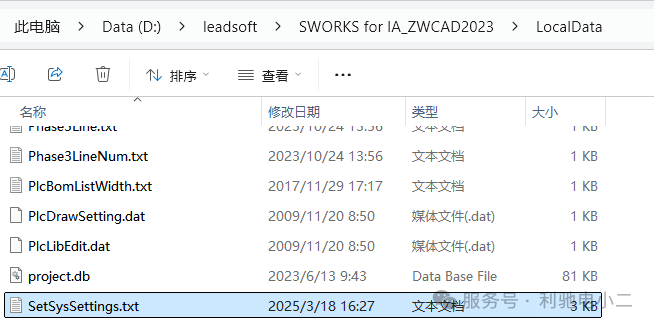

当前软件设置的参数，都保存在安装目录：D:\leadsoft\SWORKSforIA_ZWCAD2023\LocalData下的《SetSysSettings.txt》文件内。因此当有重装软件需求的时候，只需要将该文件保存，在重装软件后再放到相同位置下即可。

19 接线图跳转原理图

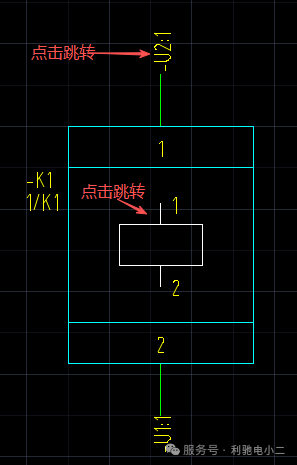

在接线图中，点击对应的逻辑支路，和对端接线信息，都可以跳转到对应的原理图位置

20 实时自动保存图纸
只要是用SW IA的功能（不包含CAD本身功能）绘制的内容，都会实时保存，并生成bak文件。

21 多语言字典库

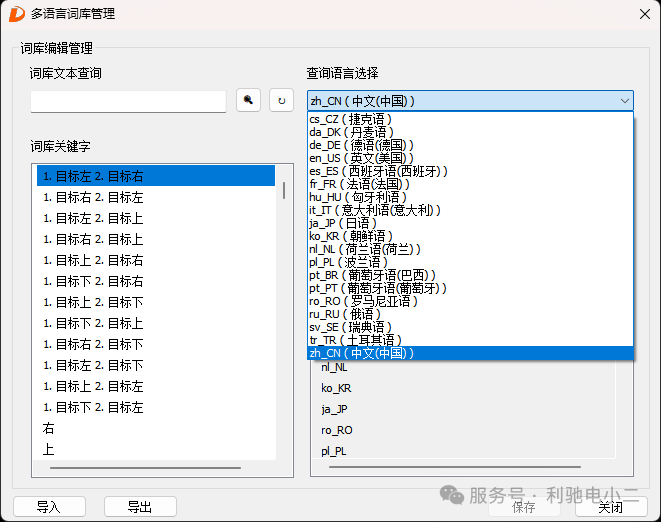

SW IA的多语言词库管理功能，除了自带基础的英文版词库外，也支持用户自定义其他语言的翻译功能。

22 数据库分类
SW IA对于离线数据库不支持用户自建。但是云端数据支持用户创建属于本企业的数据库。

23 建符号库流程

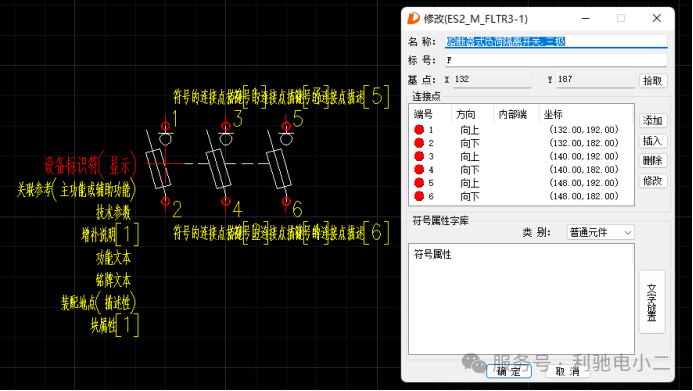

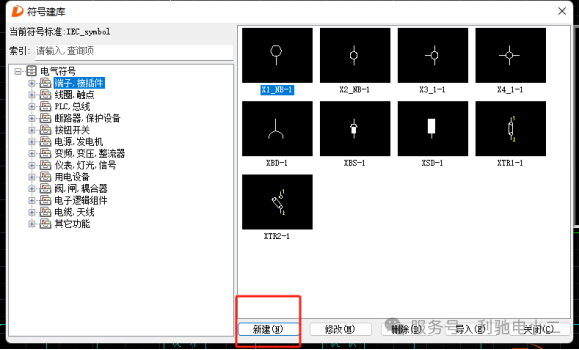

操作方式如图所示，在数据管理下的符号库中，点击新建按钮，然后框选已经绘制好的符号，或者不框选，然后在新建符号界面中再进行绘制即可。当进入到符号创建界面，需要命名符号、标号设置、基点设置等。之后就是电气连接点位的添加，完成之后将该符号所需要的属性文字放在对应的位置即可。操作界面如下图所示。

24 多个图框图纸放置在一个dwg

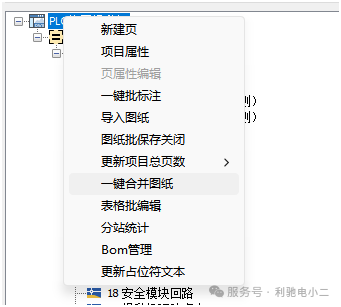

方法1：对于已完成绘制的图纸，可以在项目名称处右键一键合并图纸，即可将所有的图框合并到一张dwg中。

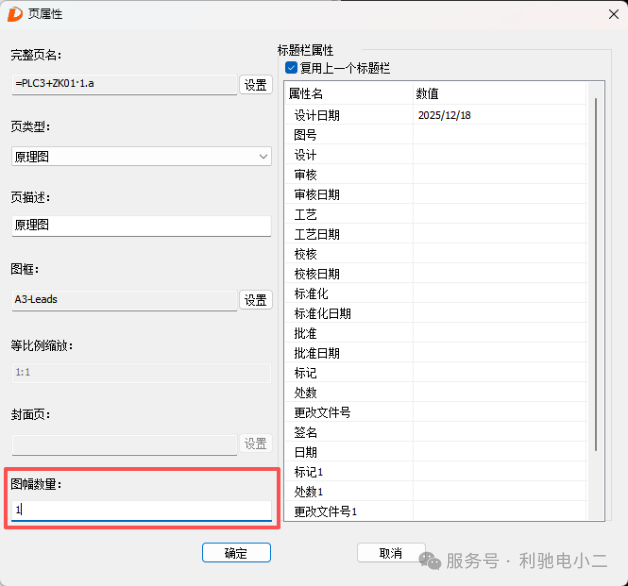

方法2：在新建原理图的时候，可以新建一张多图幅图纸页，这样就可以在一个dwg中对多个图幅原理图进行绘制。

25 安装布置图自动生成
现阶段SW IA提供安装布置图手动绘制的功能，不支持自动生成。在SW IA中，已经包含了6000个2D安装布置图章，后面还会继续扩充，以尽可能的帮助客户减少画图的工作量。
