Spring MVC执行流程（原理理解）

用最原始的方式创建一个Spring MVC案例，重在理解Spring MVC的执行流程。

1、创建一个Maven工程

创建好了以后导入以下依赖：

<dependencies>
    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.11</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-context</artifactId>
      <version>5.3.18</version>
    </dependency>
    <dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-web</artifactId>
      <version>5.3.18</version>
    </dependency>
    <dependency>
      <groupId>org.springframework</groupId>
      <artifactId>spring-webmvc</artifactId>
      <version>5.3.18</version>
    </dependency>
    <!--Servlet相关依赖-->
    <dependency>
      <groupId>javax.servlet</groupId>
      <artifactId>servlet-api</artifactId>
      <version>2.5</version>
      <scope>provided</scope>
    </dependency>
    <!--jsp相关依赖-->
    <dependency>
      <groupId>javax.servlet.jsp</groupId>
      <artifactId>jsp-api</artifactId>
      <version>2.2.1-b03</version>
      <scope>provided</scope>
    </dependency>
  </dependencies>

2、在web.xml文件中配置前端控制器DispatcherServlet

web.xml文件的内容为：

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
         version="4.0">

  <!--前端控制器 DispatcherServlet-->
  <servlet>
    <servlet-name>springmvc</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
    <init-param>
      <param-name>contextConfigLocation</param-name>
      <!--映射到SpringMVC的配置文件-->
      <param-value>classpath:spring-mvc.xml</param-value>
    </init-param>
    <!--启动时加载-->
    <load-on-startup>1</load-on-startup>
  </servlet>
  <servlet-mapping>
    <servlet-name>springmvc</servlet-name>
    <url-pattern>/</url-pattern>
  </servlet-mapping>
</web-app>

3、创建SpringMVC的配置文件spring-mvc.xml

spring-mvc.xml文件的内容为：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:mvc="http://www.springframework.org/schema/mvc"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd
       http://www.springframework.org/schema/context
       http://www.springframework.org/schema/context/spring-context.xsd
       http://www.springframework.org/schema/mvc
       https://www.springframework.org/schema/mvc/spring-mvc.xsd">

    <!--处理器映射器-->
    <bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
    <!--处理器适配器-->
    <bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>

    <!-- 注册视图解析器 -->
    <bean id="viewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <!-- 配置前缀 -->
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <!-- 配置后缀 -->
        <property name="suffix" value=".jsp"/>
    </bean>

    <!--自己写的Controller-->
    <bean id="/hello" class="com.thr.controller.HelloController"/>
</beans>

4、创建Controller类

这个HelloController就是我们具体要做的工作，根据要完成的功能编写：

package com.thr.controller;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

public class HelloController implements Controller {
    @Override
    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
        ModelAndView mv = new ModelAndView();
        mv.addObject("msg", "Hello SpringMVC!");
        mv.setViewName("hello");
        return mv;
    }
}

功能完成后会将结果传递给具体的页面展示，通过ModelAndView对象的setViewName方法指定要跳转的页面。

5、编写视图文件hello.jsp

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>
${msg}
</body>
</html>

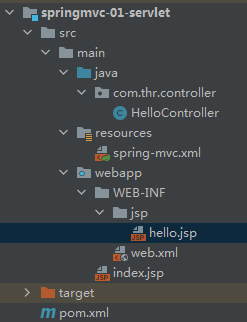

所有文件创建完毕，项目的整体目录结构为：

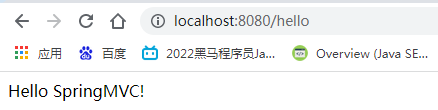

6、启动Tomcat测试

7、总结-原理

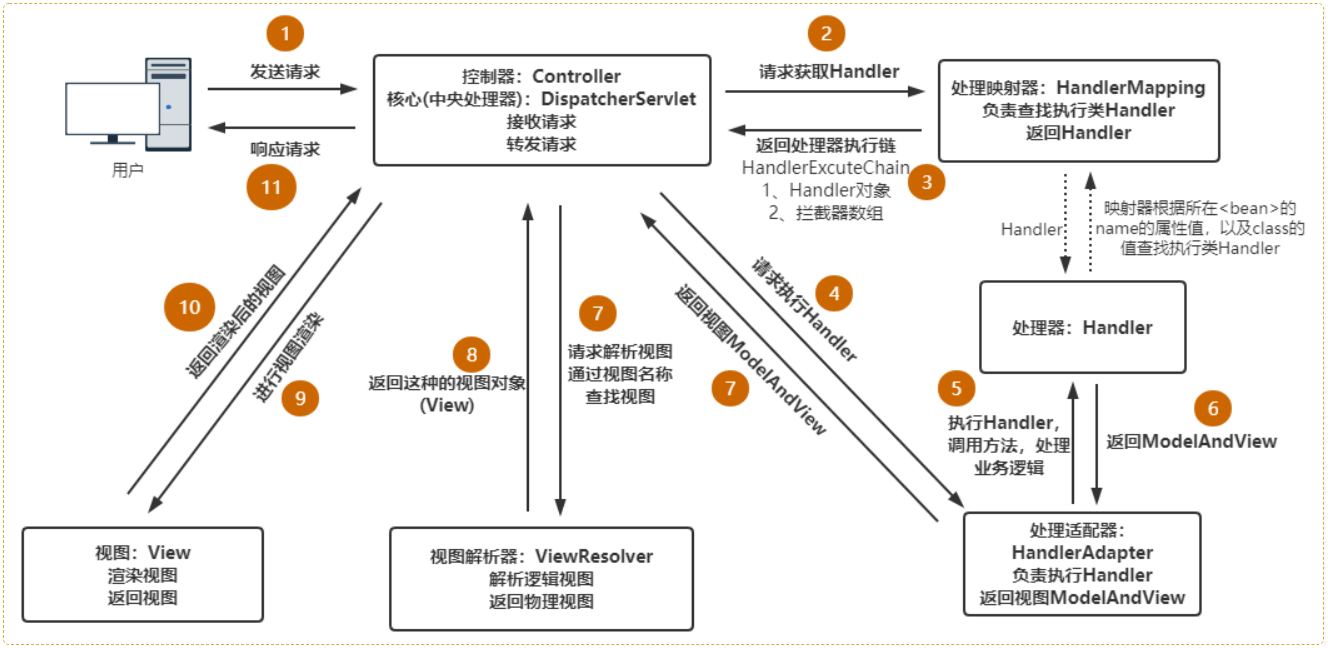

下图为一个较完整的SpringMVC工作执行流程图（图片来自：https://www.cnblogs.com/tanghaorong/p/14495016.html）：

具体的执行流程为：

1. 前端控制器DispatcherServlet接收用户发起的请求；

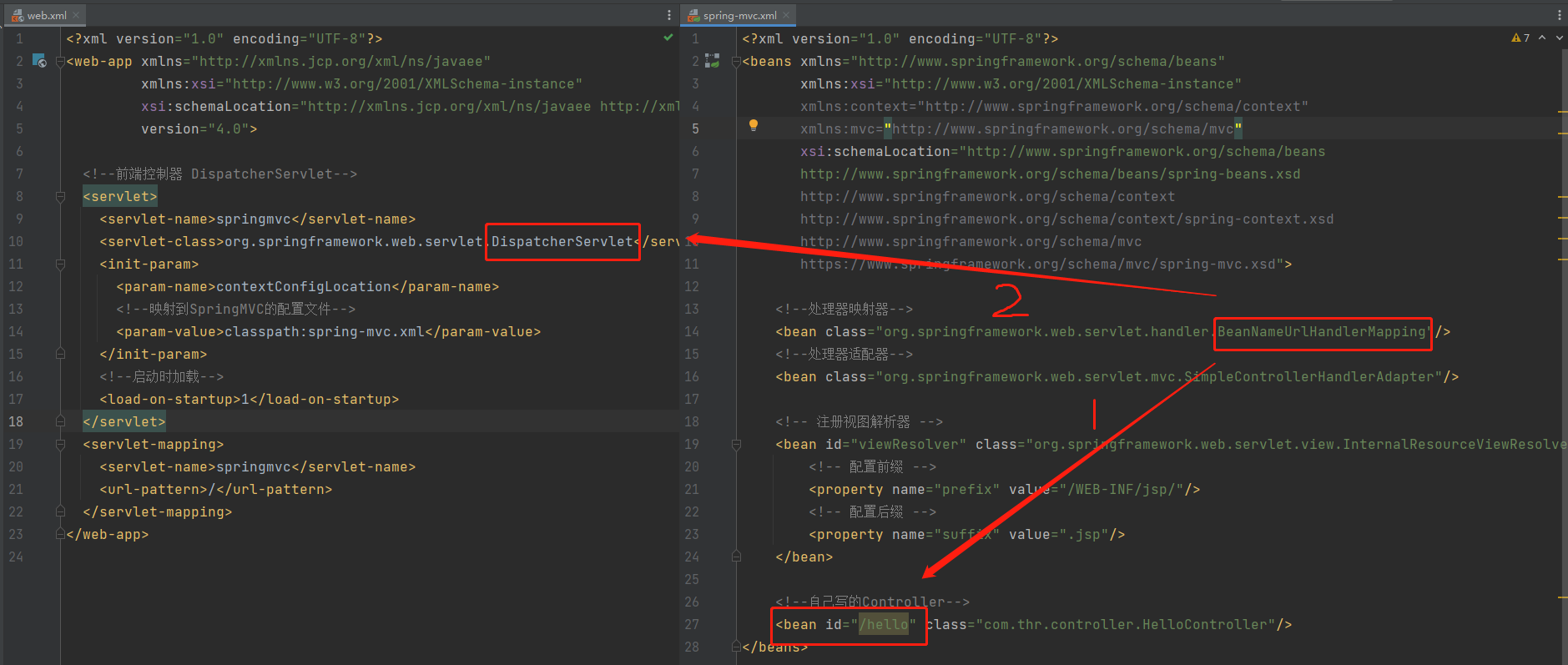

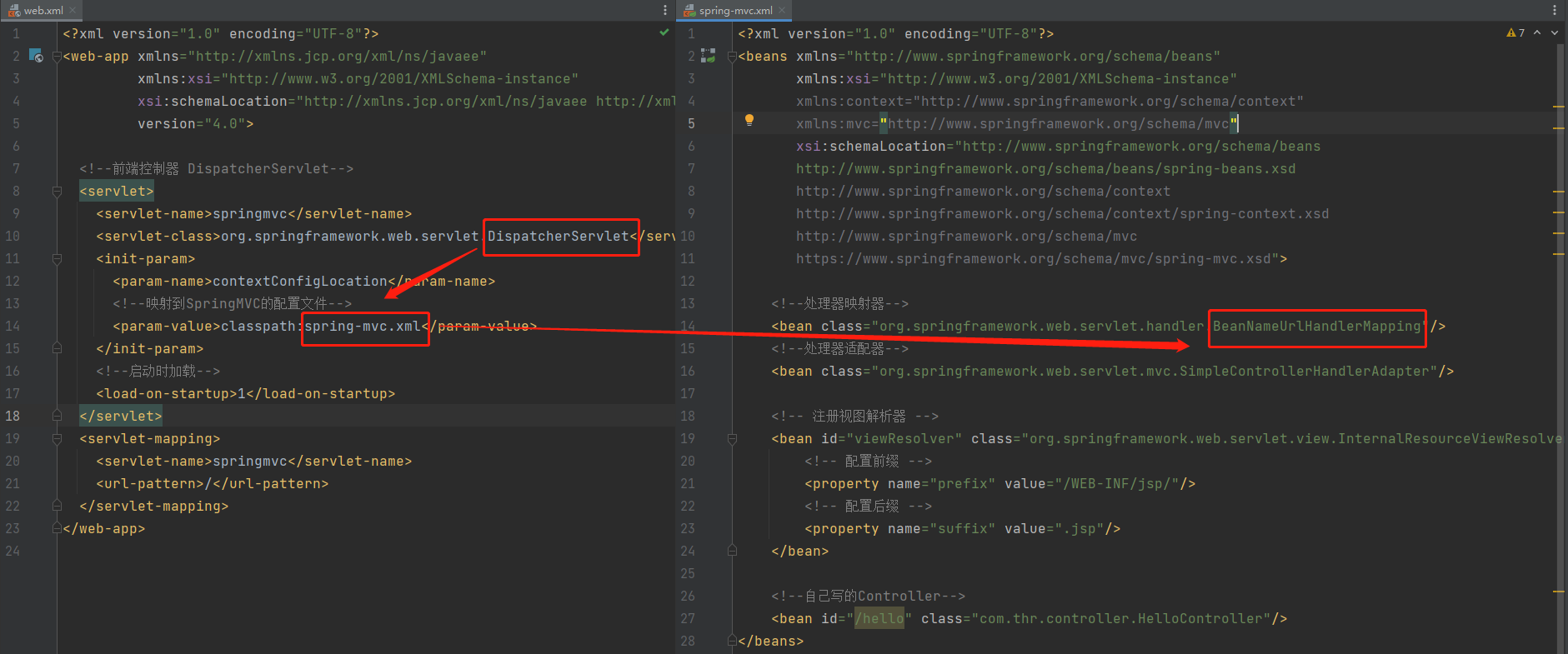

2. DispatcherServlet将请求转给处理器映射器HandlerMapping；

3. 处理器映射器根据请求的url查找处理器Handler并将处理器返回给前端控制器；

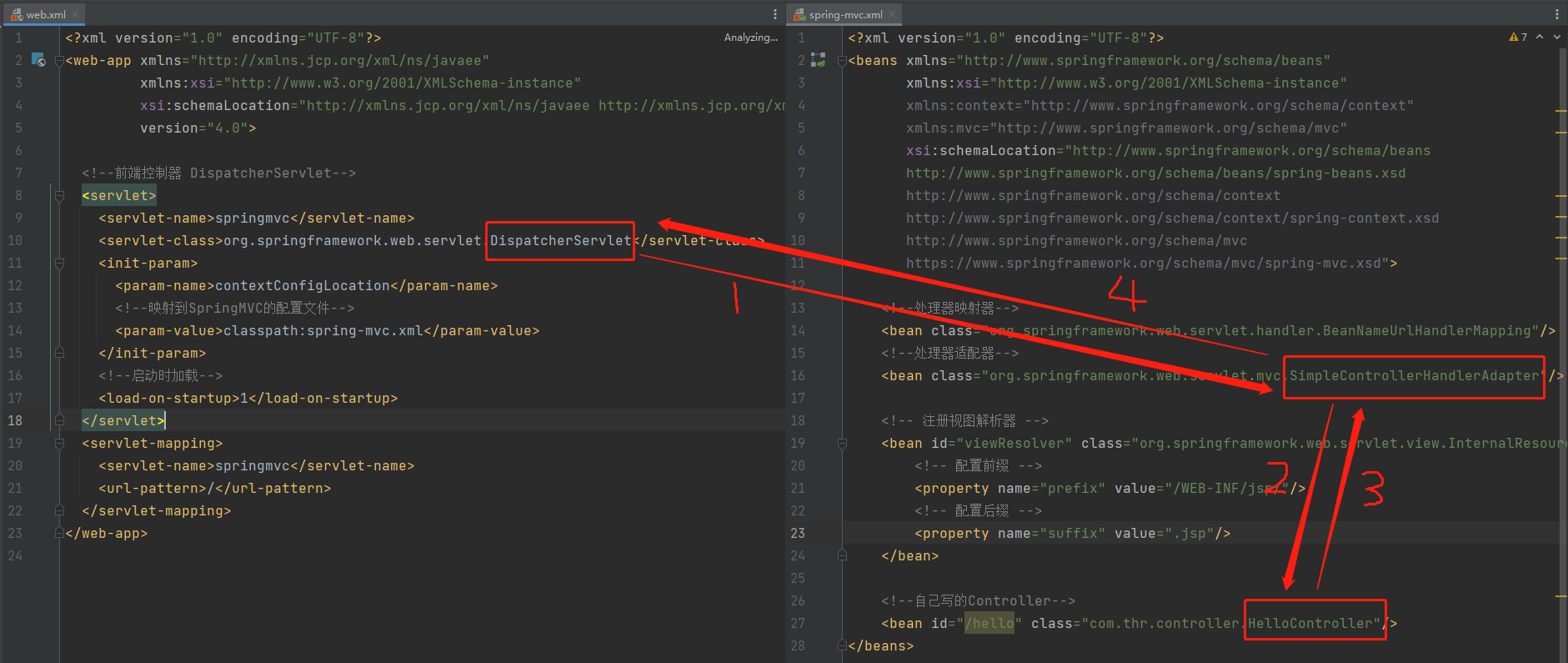

4. 前端控制器调用处理器适配器HandlerAdapter去执行Handler；
5. 处理器适配器调用相应的处理器Handler，即我们写的具体的Controller方法；
6. Controller处理完后返回ModelAndView对象给处理器适配器；
7. 处理器适配器将Controller执行结果ModelAndView返回给前端控制器；

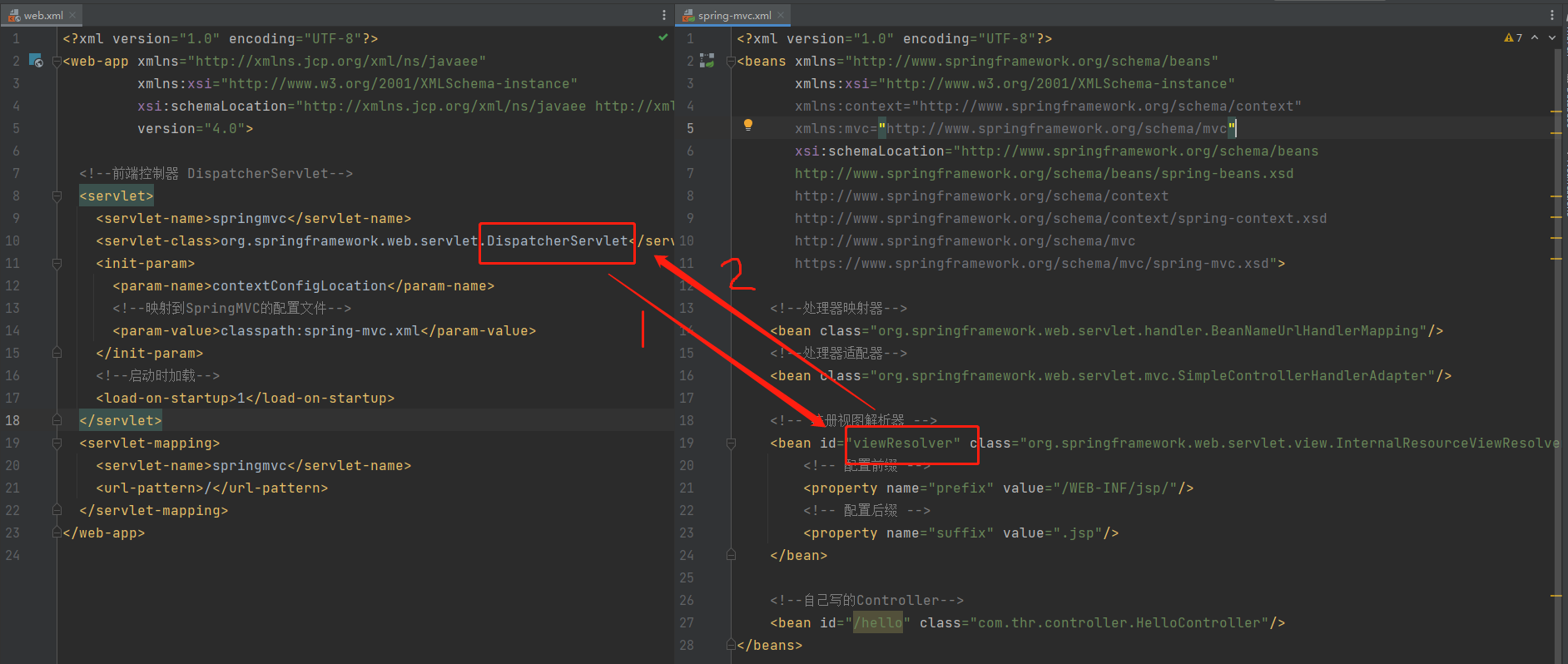

8. 前端控制器调用视图解析器ViewReslover处理ModelAndView；
9. 视图解析器根据逻辑视图名解析成物理视图名（即将"hello"转换成"/WEB-INF/jsp/hello.jsp"，也就是加上前缀和后缀），生成并返回具体View对象；

10. 前端控制器根据对象View进行视图渲染（即将模型数据model填充至视图中），最后给用户返回响应。
