基于Multisim的buck降压斩波电路仿真

和boost电路相反，buck电路为DC-DC降压电路，搞了一下仿真发现低压情况下降压效率比較高，电压略微高一点降压效率就不敢恭维了。

。不知道是怎么回事

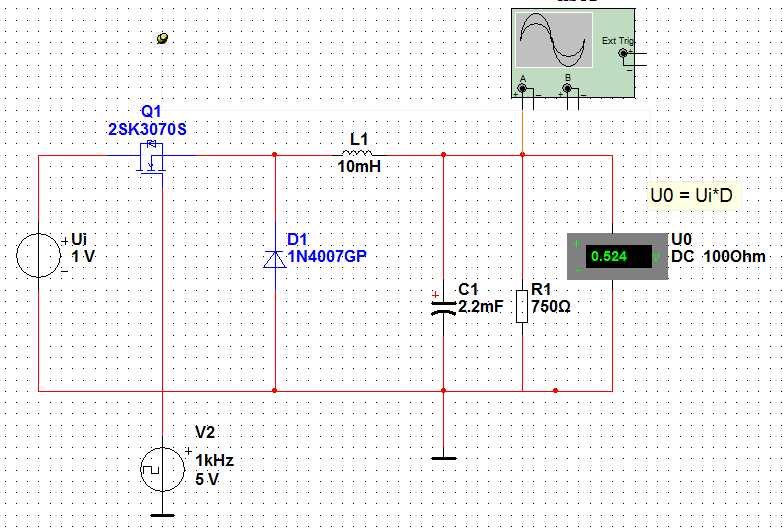

仿真电路：



占空比D设置了0.5， U0=Ui*D ,所以输出电压理论计算值为0.5V

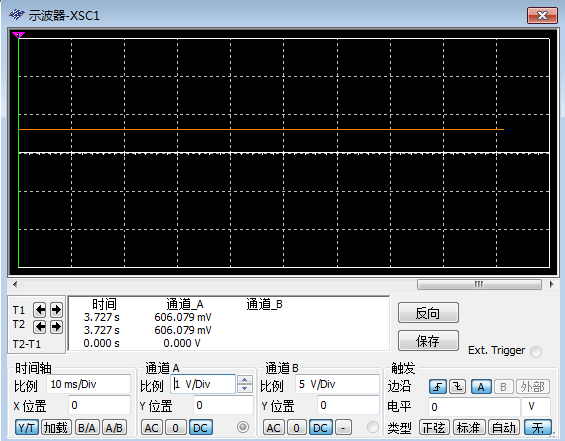

观察示波器能够看到输出电压接近0.5v，但假设输入电压高一点，输出电压则会全然偏离公式计算值。。至今没搞懂
