课程设计







Android应用程序开发

课程设计报告

（2019—2020学年 第Ⅰ学期）

基于Android的图书管理系统







系    别            信息与控制工程

专    业           计算机科学与技术

班    级                1701

姓    名               刘畅

指导教师                郭 丹















目录

一、 摘要3

二、 需求分析3

2.1 需求分析 3

2.2 UML需求用例图及用例分析说明 4

三、 系统设计5

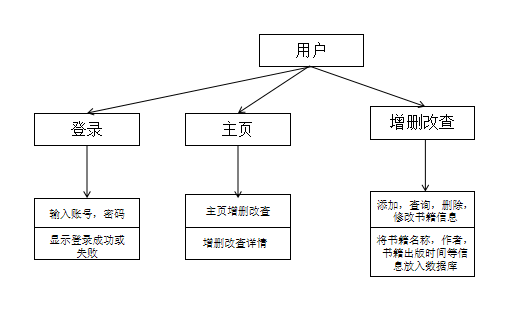

3.1 系统总体设计 5

3.2系统数据库设计 5

3.3系统详细设计 5

3.4各模块功能 6

3.5 UML设计 7

四、系统测试8

4.1项目测试 8

4.2测试结果 8

五、系统实现11

5.1页面布局 11

附件 24





































一、摘要

图书管理系统是基于Android平台下开发的一款图书管理系统客户端，它拥有图书管理模块，在图书管理模块主要有添加图书、修改图书、删除图书、查询图书等功能。

从前管理图书信息和查看图书信息，都需要去图书馆或者登陆网站进行查看。现在是用智能手机就能直接查看图书信息、管理图书信息等功能，大大的方便了人们，节约了人们大量的时间。所以，从这些地方能够看出来，拥有一个图书馆里系统是相当有重要性的。本图书馆管理系统，能够适用于各类图书馆，具有良好的可操作性，可以随时的査询你所需要的图书信息，只要你的智能手机安装了本系统客户端，这大大的方便了学生对图书馆书籍的査询。

二、需求分析

2.1 需求分析

本图书管理系统目标是相当明确的，就是要给予使用者有更多的便利，不使的看书的人走到哪里都要拿着一大本很厚很厚的书本，这就在很大的程度上减少了想看书的人的包袱。

在各种软件争相竞争的今天，一个好的软件对于一个手机来说是至关重要的，对于用户来说也是不可或缺的。对于校内的图书馆管理系统来说，手机对于学生是必不可少的一个物品，手机客户端这种形式的图书馆管理系统，能更加贴近学生的生活习惯，并且适合学生年龄段的习性，这对学生更多的接触到图书馆的信息有一定得促进作用。本本图书管理系统，具有良好的可操作性，可以随时的査询你所需要的图书信息，只要你的智能手机安装了本系统客户端，接入互联网后就可以访问到书籍信息，大大的方便了学生对图书书籍的査询等。程序是基于android系统设计出来的一款图书管理系统客户端，它主要有注册、书籍查询、添加图书、删除图书等功能。

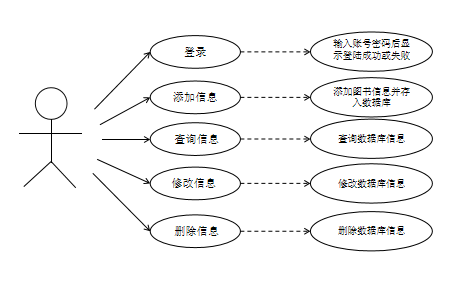

2.2 UML需求用例图及用例分析说明

本图书管理系统具有四个功能:查询、添加、修改、删除。

查询:对已录入的图书信息进行以图书名称为查询点的查询。

添加:添加图书的作者、书籍名。

修改:对以录入的书籍的名称、作者、出版日期、出版社、图书简介进行修改。

删除:对以录入的图书信息进行整体的删除。



































三、系统设计

3.1 系统总体设计





3.2 系统数据库设计

字段名	数据类型	长度	主键	索引	外键	可空	说明
_id	String		否		否	否	录入图书编号
MANAGER_AUTHOR	String		否		否	否	图书作者
MANAGER_TITLE	String		否		否	否	图书序号



3.3 系统详细设计

3.1.1 添加模块

编号	输入	处理	输出
1	书籍作者 书籍名称	根据输入书籍信息从数据库中找一个是否有一样的	成功则在列表中显示该书籍的信息



3.1.2 查询模块

编号	输入	处理	输出
1	书籍名称	根据输入书籍名称从数据库中查找此书籍的信息	成功则在列表中显示该书籍的信息



3.1.3 修改模块

编号	输入	处理	输出
1	书籍名称 书籍作者 出版日期 出版社 图书简介	根据输入的新的书籍名称从数据库中查找此书籍的全部信息，修改此书籍的全部信息	成功则在列表中显示该图书的信息



3.1.4 删除模块

编号	输入	处理	输出
1		根据想要删除的图书信息从数据库中删除	删除的图书消失

3.4 各模块功能

本系统一共有四个主要的功能:查询、添加、修改、删除某个书籍所有信息。

查询模块

点击查询按钮，服务器进入一个查询界面，在填写完想要查询的书籍名称后，之后点击查询按钮，服务器中会有相应的函数来接收表单发送来的数据，访问数据库并输出此书籍。

添加模块

点击添加按钮，服务器进入一个添加界面，在填写完想要添加的一本书籍的名称、作者后，之后点击添加按钮，服务器会将数据插入到数据库中，如果插入成功会在界面显示该书籍的名称、作者，如果输入某项为空，则会显示输入有误，请核对！

修改模块

点击修改按钮，服务器进入一个修改界面，点击想要修改的图书名称、书籍作者、出版日期、出版社和图书简介，修改图书信息，之后点击修改按钮，服务器会将数据插入到数据库中，如果插入成功会在界面显示该图书修成功，如果未修改，则会显示输入有误，请核对！

删除模块

点击删除按钮，服务器进入一个删除界面，点击想要删除的书籍信息之后点击删除按钮，服务器会将数据从数据库中删除。

3.5 UML设计

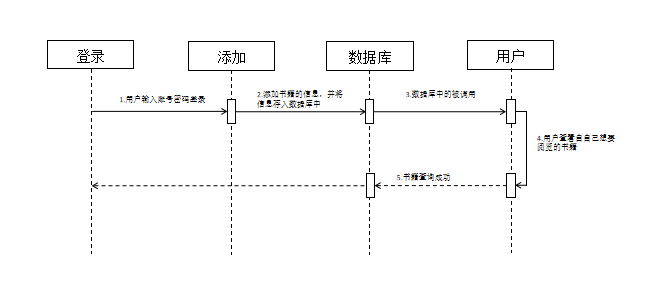

3.5.1 UML时序图







3.5.2.系统类图





四、系统测试

本次课程设计所用的开发环境为：eclipse

开发技术：Android

数据库：SQLite数据库

4.1 项目测试

1、测试系统是否能在虚拟机中正常打开

2、测试系统增加、修改、查询、删除界面是否正常显示

3、测试系统增加、修改、查询、删除按钮是否能点击

4、测试数据库能否顺利连接

5、测试增加功能是否正常使用

6、测试查询功能是否正常使用

7、测试修改功能是否正常使用

8、测试删除功能是否正常使用

9、测试系统是否能在手机中正常打开和显示



4.2 测试结果

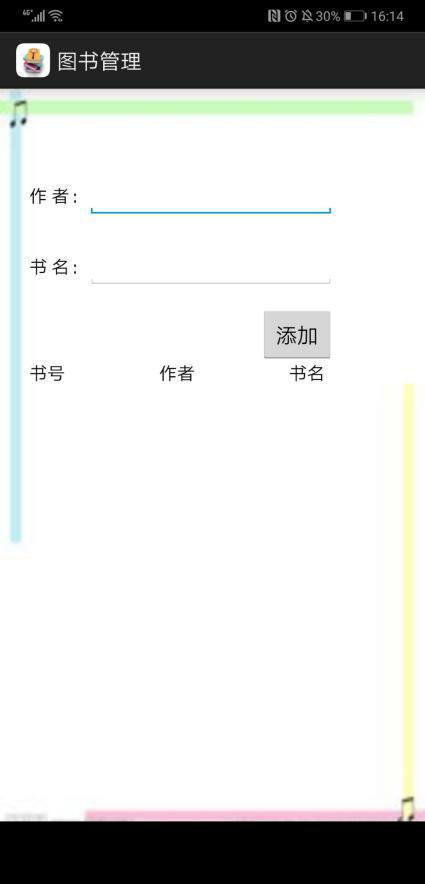

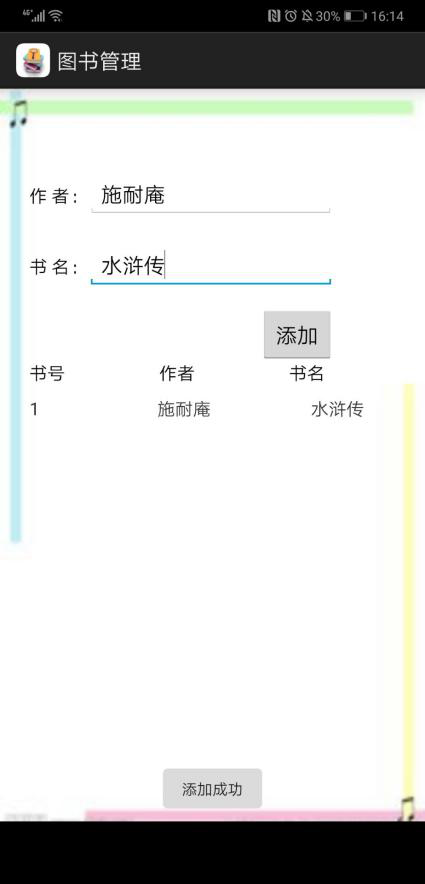

4.2.1添加图书页

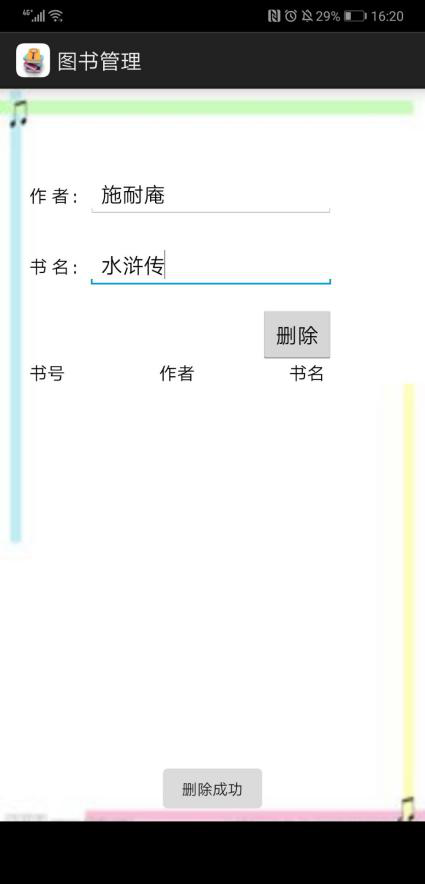

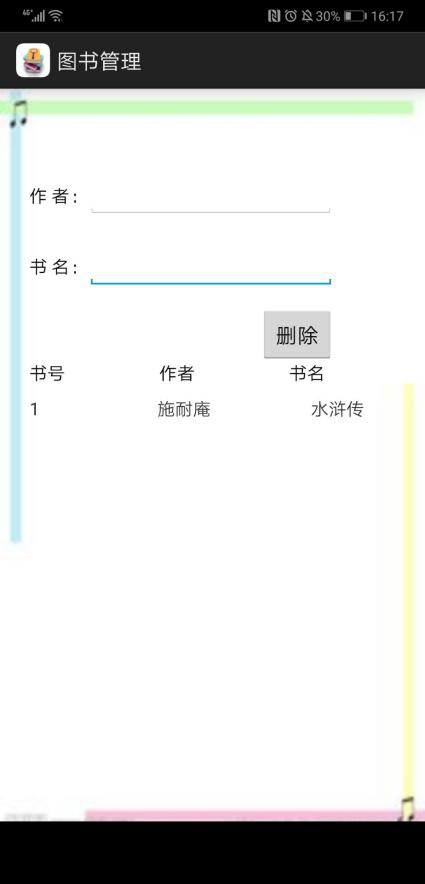

4.2.2删除图书页

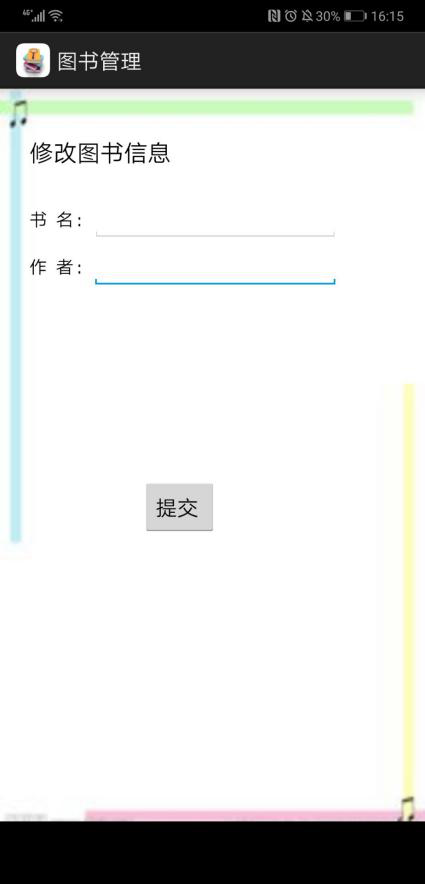

4.2.3修改图书页

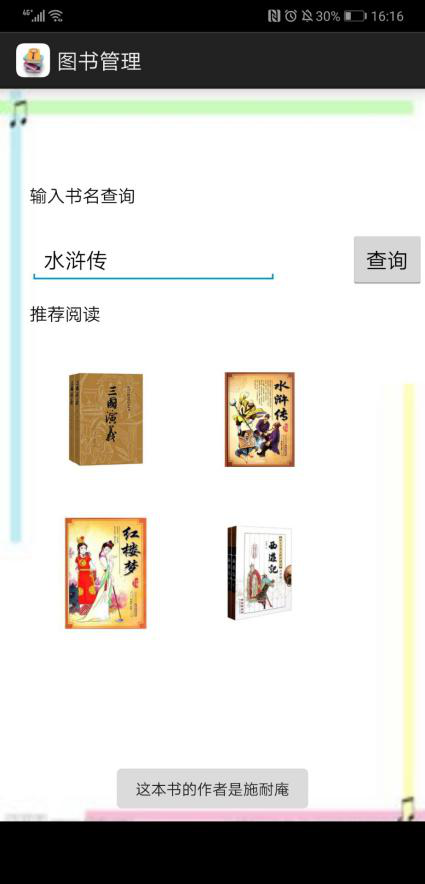

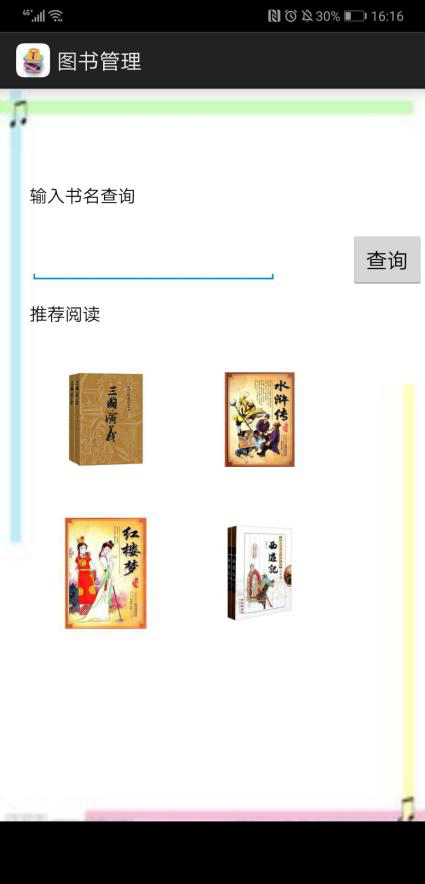

4.2.4查询图书页





五、系统实现

5.1 界面布局

5.1.1 登录

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"

    android:layout_height="match_parent" >



    <RelativeLayout

        android:id="@+id/backgroung"

        android:layout_width="match_parent"

        android:layout_height="match_parent"

        android:background="@drawable/background" >



        <TextView

            android:id="@+id/textView3"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="40dp"

            android:text="图书管理系统"

            android:textColor="#000000"

            android:textSize="20dp" />



        <TextView

            android:id="@+id/textView2"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="140dp"

            android:text="用户名："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/insert_editName_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView2"

            android:layout_alignBottom="@+id/textView2"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <TextView

            android:id="@+id/textView4"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="200dp"

            android:text="密 码："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/EditText01"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView4"

            android:layout_alignBottom="@+id/textView4"

            android:layout_alignRight="@+id/insert_editName_id"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <Button

            android:id="@+id/insert_button_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_below="@+id/EditText01"

            android:layout_marginTop="53dp"

            android:layout_toRightOf="@+id/textView4"

            android:text="登录" />



        <Button

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/insert_button_id"

            android:layout_alignBottom="@+id/insert_button_id"

            android:layout_alignRight="@+id/EditText01"

            android:layout_marginRight="24dp"

            android:text="注册" />



    </RelativeLayout>



</FrameLayout>

5.1.2 主页面

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"

    android:layout_height="match_parent" >



    <RelativeLayout

        android:id="@+id/backgroung"

        android:layout_width="match_parent"

        android:layout_height="match_parent"

        android:background="@drawable/img_1" >

        <ImageView

            android:id="@+id/add"

            android:layout_width="40dp"

            android:layout_height="40dp"

            android:layout_marginLeft="60dp"

            android:layout_marginTop="100dp"

            android:src="@drawable/tianjia" />

         <TextView

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="52dp"

            android:layout_marginTop="160dp"

            android:text="添加图书"

            android:textColor="#000000"

            android:textSize="15dp" />

        <ImageView

            android:id="@+id/delect"

            android:layout_width="40dp"

            android:layout_height="40dp"

            android:layout_marginLeft="200dp"

            android:layout_marginTop="100dp"

            android:src="@drawable/shanchu" />

          <TextView

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="192dp"

            android:layout_marginTop="160dp"

            android:text="删除图书"

            android:textColor="#000000"

            android:textSize="15dp" />



        <ImageView

            android:id="@+id/update"

            android:layout_width="40dp"

            android:layout_height="40dp"

            android:layout_marginLeft="60dp"

            android:layout_marginTop="240dp"

            android:src="@drawable/xiugai" />

          <TextView

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

             android:layout_marginLeft="52dp"

            android:layout_marginTop="300dp"

            android:text="修改图书"

            android:textColor="#000000"

            android:textSize="15dp" />



        <ImageView

            android:id="@+id/query"

            android:layout_width="40dp"

            android:layout_height="40dp"

            android:layout_marginLeft="200dp"

            android:layout_marginTop="240dp"

            android:src="@drawable/chaxun" />

          <TextView

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="192dp"

            android:layout_marginTop="300dp"

            android:text="查询图书"

            android:textColor="#000000"

            android:textSize="15dp" />

    </RelativeLayout>



</FrameLayout>

5.2.3 添加

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"

    android:layout_height="match_parent" >



    <RelativeLayout

        android:id="@+id/backgroung"

        android:layout_width="match_parent"

        android:layout_height="match_parent"

        android:background="@drawable/img_1" >



        <TextView

            android:id="@+id/textView2"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="80dp"

            android:text="作 者："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/insert_editName_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView2"

            android:layout_alignBottom="@+id/textView2"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <TextView

            android:id="@+id/textView4"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="140dp"

            android:text="书 名："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/EditText01"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView4"

            android:layout_alignBottom="@+id/textView4"

            android:layout_alignRight="@+id/insert_editName_id"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <Button

            android:id="@+id/insert_button_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignRight="@+id/EditText01"

            android:layout_below="@+id/EditText01"

            android:layout_marginTop="15dp"

            android:text="添加" />



        <TextView

            android:id="@+id/layoutColumn_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="230dp"

            android:text="书号"

            android:textColor="#000000"

            android:textSize="15dp" />



        <TextView

            android:id="@+id/textView1"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="135dp"

            android:layout_marginTop="230dp"

            android:text="作者"

            android:textColor="#000000"

            android:textSize="15dp" />



        <TextView

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="245dp"

            android:layout_marginTop="230dp"

            android:text="书名"

            android:textColor="#000000"

            android:textSize="15dp" />



        <LinearLayout

            android:id="@+id/linearLayout1"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignLeft="@+id/EditText01"

            android:layout_below="@+id/layoutColumn_id"

            android:layout_marginTop="98dp"

            android:orientation="vertical" >

        </LinearLayout>



        <ListView

            android:id="@+id/listView1"

            android:layout_width="match_parent"

            android:layout_height="wrap_content"

            android:layout_alignParentLeft="true"

            android:layout_below="@+id/layoutColumn_id"

            android:layout_marginTop="10dp" >

        </ListView>

    </RelativeLayout>



</FrameLayout>

5.1.4 删除

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"

    android:layout_height="match_parent" >



    <RelativeLayout

        android:id="@+id/backgroung"

        android:layout_width="match_parent"

        android:layout_height="match_parent"

        android:background="@drawable/img_1" >



        <TextView

            android:id="@+id/textView2"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="80dp"

            android:text="作 者："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/insert_editName_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView2"

            android:layout_alignBottom="@+id/textView2"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <TextView

            android:id="@+id/textView4"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="140dp"

            android:text="书 名："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/EditText01"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView4"

            android:layout_alignBottom="@+id/textView4"

            android:layout_alignRight="@+id/insert_editName_id"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <Button

            android:id="@+id/insert_button_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignRight="@+id/EditText01"

            android:layout_below="@+id/EditText01"

            android:layout_marginTop="15dp"

            android:text="删除" />



        <TextView

            android:id="@+id/layoutColumn_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="230dp"

            android:text="书号"

            android:textColor="#000000"

            android:textSize="15dp" />



        <TextView

            android:id="@+id/textView1"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="135dp"

            android:layout_marginTop="230dp"

            android:text="作者"

            android:textColor="#000000"

            android:textSize="15dp" />



        <TextView

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="245dp"

            android:layout_marginTop="230dp"

            android:text="书名"

            android:textColor="#000000"

            android:textSize="15dp" />



        <LinearLayout

            android:id="@+id/linearLayout1"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignLeft="@+id/EditText01"

            android:layout_below="@+id/layoutColumn_id"

            android:layout_marginTop="98dp"

            android:orientation="vertical" >

        </LinearLayout>



        <ListView

            android:id="@+id/listView1"

            android:layout_width="match_parent"

            android:layout_height="wrap_content"

            android:layout_alignParentLeft="true"

            android:layout_below="@+id/layoutColumn_id"

            android:layout_marginTop="10dp" >



        </ListView>



    </RelativeLayout>



</FrameLayout>

5.1.5 修改

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"

    android:layout_height="match_parent" >



    <RelativeLayout

        android:id="@+id/backgroung"

        android:layout_width="match_parent"

        android:layout_height="match_parent"

        android:background="@drawable/img_1" >



        <TextView

            android:id="@+id/textView3"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="40dp"

            android:text="修改图书信息"

            android:textColor="#000000"

            android:textSize="20dp" />



        <TextView

            android:id="@+id/textView2"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="100dp"

            android:text="书  名："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/insert_editName_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView2"

            android:layout_alignBottom="@+id/textView2"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <TextView

            android:id="@+id/textView4"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="140dp"

            android:text="作  者："

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/EditText01"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/textView4"

            android:layout_alignBottom="@+id/textView4"

            android:layout_alignRight="@+id/insert_editName_id"

            android:layout_toRightOf="@+id/textView2"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <Button

            android:id="@+id/insert_button_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="120dp"

            android:layout_marginTop="330dp"

            android:text="提交 " />

    </RelativeLayout>



</FrameLayout>

5.1.6 查询

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"

    xmlns:tools="http://schemas.android.com/tools"

    android:layout_width="match_parent"

    android:layout_height="match_parent" >



    <RelativeLayout

        android:id="@+id/backgroung"

        android:layout_width="match_parent"

        android:layout_height="match_parent"

        android:background="@drawable/img_1" >



        <TextView

            android:id="@+id/textView1"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="80dp"

            android:text="输入书名查询"

            android:textColor="#000000"

            android:textSize="15dp" />



        <EditText

            android:id="@+id/editText1"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignLeft="@+id/textView1"

            android:layout_below="@+id/textView1"

            android:layout_marginTop="25dp"

            android:ems="10"

            android:inputType="text"

            android:lines="1"

            android:singleLine="true"

            android:textColor="#000000" />



        <Button

            android:id="@+id/insert_button_id"

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_alignBaseline="@+id/editText1"

            android:layout_alignBottom="@+id/editText1"

            android:layout_alignParentRight="true"

            android:text="查询" />



        <TextView

            android:layout_width="wrap_content"

            android:layout_height="wrap_content"

            android:layout_marginLeft="25dp"

            android:layout_marginTop="180dp"

            android:text="推荐阅读"

            android:textColor="#000000"

            android:textSize="15dp" />



        <ImageView

            android:id="@+id/imageView1"

            android:layout_width="80dp"

            android:layout_height="120dp"

            android:layout_marginLeft="50dp"

            android:layout_marginTop="220dp"

            android:src="@drawable/sanguo" />



        <ImageView

            android:layout_width="80dp"

            android:layout_height="120dp"

            android:layout_marginLeft="180dp"

            android:layout_marginTop="220dp"

            android:src="@drawable/shuihu" />



        <ImageView

            android:layout_width="80dp"

            android:layout_height="120dp"

            android:layout_marginLeft="50dp"

            android:layout_marginTop="350dp"

            android:src="@drawable/honglou" />



        <ImageView

             android:layout_width="80dp"

            android:layout_height="120dp"

            android:layout_marginLeft="180dp"

            android:layout_marginTop="350dp"

            android:src="@drawable/xiyou" />

    </RelativeLayout>



</FrameLayout>



附件：

一、课设题目

基于Android的图书管理系统

二、技术说明

1.Activity之间的跳转

实现页面跳转

2. Sqlite数据库

实现数据的添加功能

3.控件的使用

Textview 、Button 等

4.Listview的使用

两个适配器的调试

5.事件的监听

OnClickListener（）方法实现监听

6.页面布局

使用线性布局（RelativeLayout）

三、UML类图



四、代码

清单文件：

JAVA文件：





布局文件：

1. 布局文件
