嵌入式开发记录-day59 车牌识别qt程序设计

1、接上一节，创建完成工程后。因为我们有用到OpenCV接口来识别车牌，因此需要添加一些头文件和一些库文件

　　我们把我们编译的libv4l-0.6.4库拷贝到/usr/local/opencv-2.4.9/lib/下面，并添加到工程的环境边境变量中；

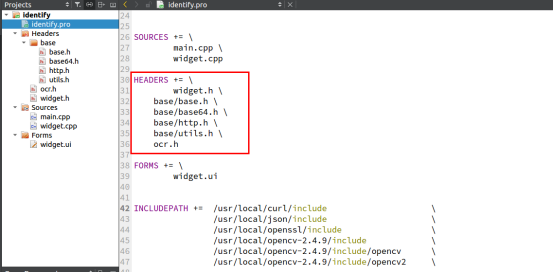

　　将百度AI的SDK拷贝到Ubuntu的qt工程下并解压，添加base、ocr,h到工程下

　　

2、借助百度例子完善车牌识别

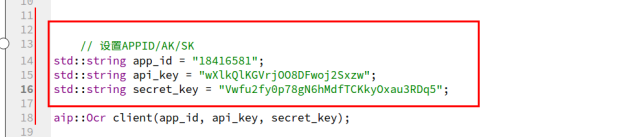

　　1、完善id、key、秘钥（对应前面创建的接口）

// 设置APPID/AK/SK

std::string app_id = "你的 App ID";

std::string api_key = "你的 Api key";

std::string secret_key = "你的 Secret Key";


aip::Ocr client(app_id, api_key, secret_key);

　　

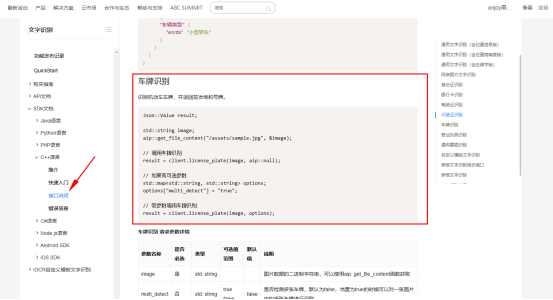

 　　2、找到百度车牌识别例子

//我们只要把我们用摄像头拍的照片传到下面的这个函数就可以了
//aip::get_file_content("/assets/sample.jpg", &image)

Json::Value result;


std::string image;
aip::get_file_content("/assets/sample.jpg", &image);


// 调用车牌识别

result = client.license_plate(image, aip::null);


// 如果有可选参数
std::map<std::string, std::string> options;

options["multi_detect"] = "true";


// 带参数调用车牌识别

result = client.license_plate(image, options);

　　

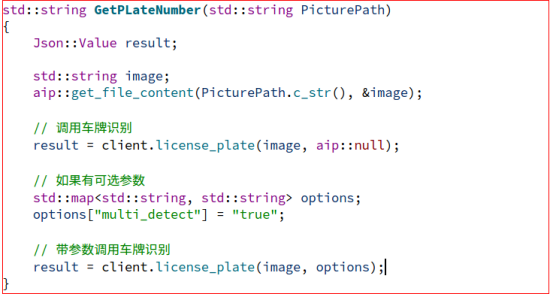

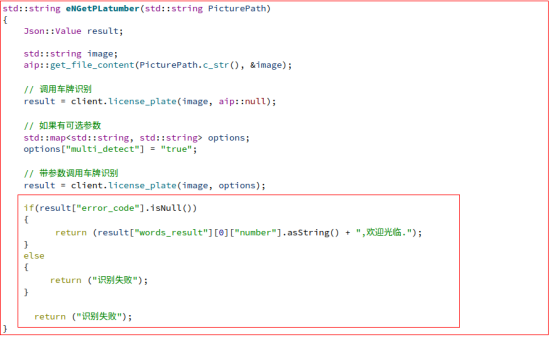

 　　3、完善之后的例子如下

　　

 3、摄像头初始化

　　这里通过摄像头获取车牌照片，显示在屏幕上并传给百度AI接口；

cvCreateCameraCapture，初始化从摄像头中获取视频
CvCapture* cvCreateCameraCapture( int index );index:要使用的摄像头索引

#include <highgui.h>

#include <cv.h>


void Widget::InitCamara()  //这个函数属于Widget

{
    //打开摄像头

//这句代码的意思是打开video4，括号中的參数仅仅要有:

// 0 , -1, 202 但要依据你自己的情况改,实測204可以成功打开

camera = cvCreateCameraCapture(204);

}

// 添加头文件
#include <highgui.h>

#include <cv.h>

CvCapture *camera;//视频获取结构， 用来作为视频获取函数的一个参数

void InitCamara();

4、这里使用定时器在屏幕上显示照片，因此需要添加QTimer定时器类

//首先，我们在widget.h里面声明一个定时器，和一个槽函数，代码如下：
#include <QTimer> //包含QTimer头文件
QTimer    timer; //声明QTimer对象
private slots:

void ReadFarme(); //声明槽函数
timer.start(50); //启动定时器，1000为1S ，50为50ms，超时则发出timeoout信号

 IplImage  *frame; //申请IplImage类型指针，就是申请内存空间来存放每一帧图像
 QImage    imag; //声明QImage对象

void Widget::ReadFarme()

{

//从摄像头读取一张图片

//这个函数cvQueryFrame作用是从摄像头或者文件中抓取一帧

//参数为视频获取结构也就是我在初始化摄像头声明的CvCapture *camera;

frame = cvQueryFrame(camera);


//将图片格式转换成QImage格式，否则不能再lable上显示

imag = QImage((const uchar*)frame->imageData,

                                 frame->width,

                                 frame->height,

                                 QImage::Format_RGB888).rgbSwapped();

//用label显示一张图片

ui->frame->setPixmap(QPixmap::fromImage(imag));

}

// 定时器 超时
connect(&timer,SIGNAL(timeout()),this,SLOT(ReadFarme()));

5、将获取到的照片传给百度AI接口

std::string PlateNumber ;
int Ret;

frame = cvQueryFrame(camera);
//将图片格式转换成QImage格式，否则不能再lable上显示

imag = QImage((const uchar*)frame->imageData,

frame->width,

frame->height,

QImage::Format_RGB888).rgbSwapped();

//用label显示一张图片

ui->picture->setPixmap(QPixmap::fromImage(imag));

//保存图片到本地
imag.save("./PlateNumber.jpg", "JPG", 100);

//把拍下来的照片传递给百度AI接口获取车牌号
PlateNumber = GetPlateNumber("./PlateNumber.jpg");

//把接口返回来的数据显示到屏幕上
ui->plateNumber->setText(QString::fromStdString(PlateNumber));

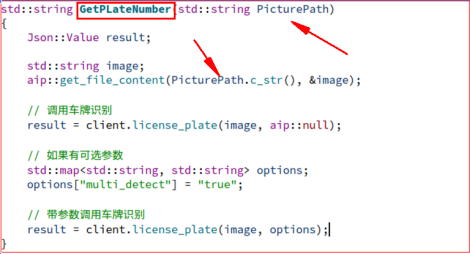

// 将照片传给百度AI接口GetPlateNumber（）

　　

 6、程序完成后，切换到工程目录下，执行qmake,生成Makefile，执行make生成二进制文件，将该文件烧写到开发板中

　　运行二进制文件

./identify -qws

　关于参数 -qws
