H01 PRO-E 基础操作

1　　点击右键需要按住两秒才会出现菜单

　　



 2　　按鼠标中键确定

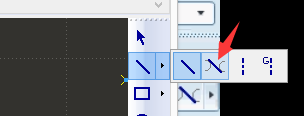

3　　直线相切

　　

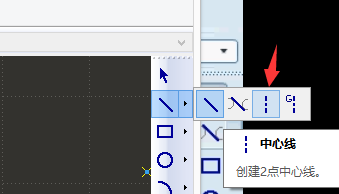

4　　中心线，用来作辅助线

　　



5　　几何中心线，用作旋转使用

　　



 6　　斜矩形

　　

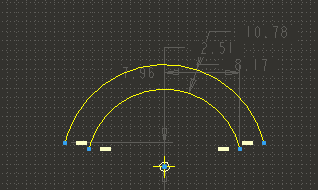

 7　　同心圆

　　



 8　　同心圆弧

　　



 　　



 9　　构建图元，用作辅助线

　　框选器件，点击右键，构建。如果要还原点击右键，几何

　　执行这个步骤的时候，有的软件会闪退

　　

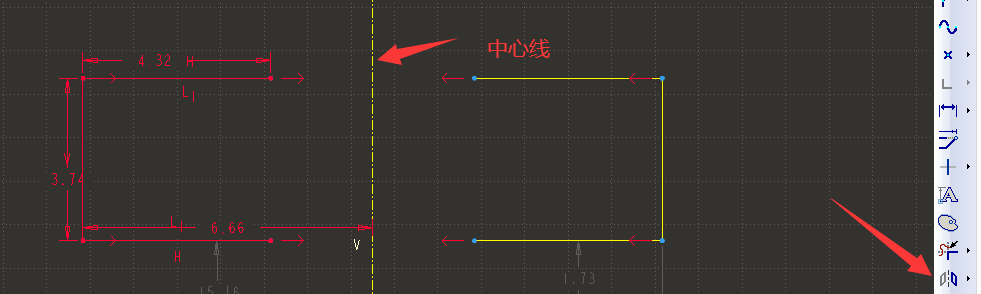

 10　　镜像

　　需要使用中心线来镜像，不能使用构造线

　　

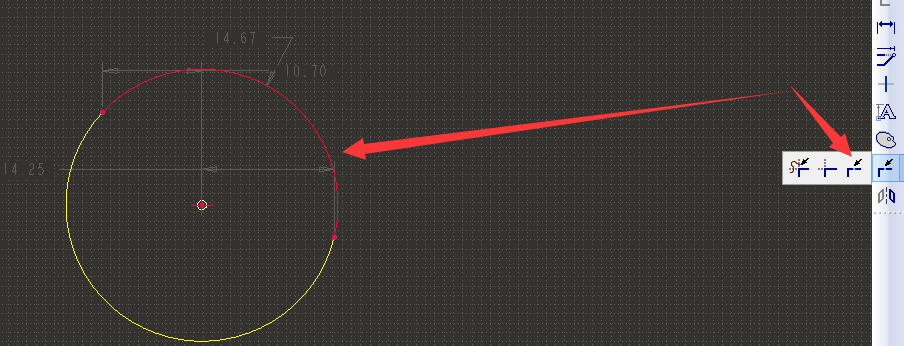

 11　　修剪

　　将多余的线减掉

　　



　　将两条线交点后面的线减掉

　　



 　　



 12　　分割

　　将一个完整部分分割成两个部分

　　

 13　　旋转，缩放

　　

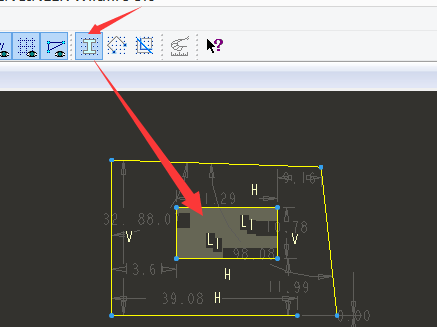

14　　草图检查

　　擦看草图完整，完整的会出现填充，拉伸的时候需要封闭的填充



　　

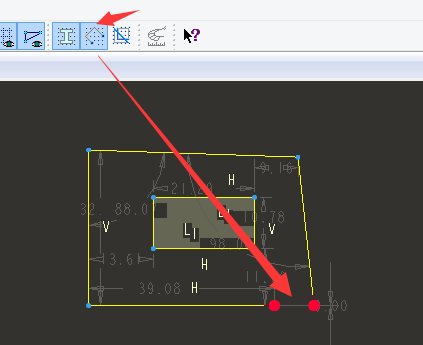

　　草图的开路点，检查开路点位置，开路点会高亮

　　

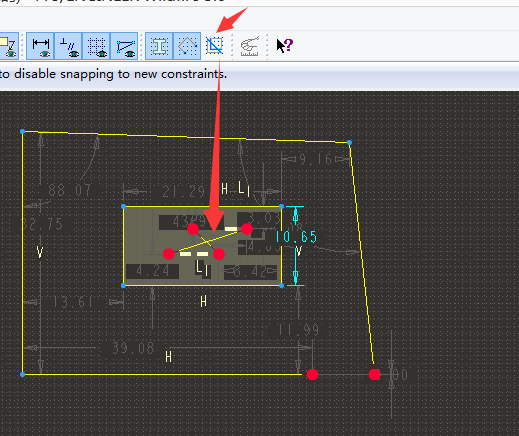

　　重叠几何

　　

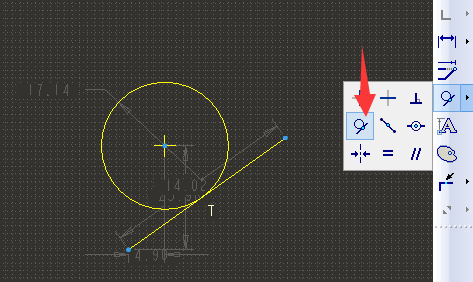

 15　　相切

　　直线与圆相切，使用约束命令，相切之后会出现一个T图标，如果想删除这个约束可以删除这个T图标

　　

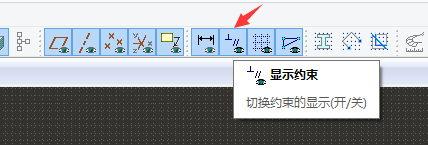

　　在这个过程中要注意打开约束开关

 　　

 16　　标注尺寸

　　画图的时候系统会标注尺寸，是不可以删除的，我们自己可以标注尺寸是强尺寸

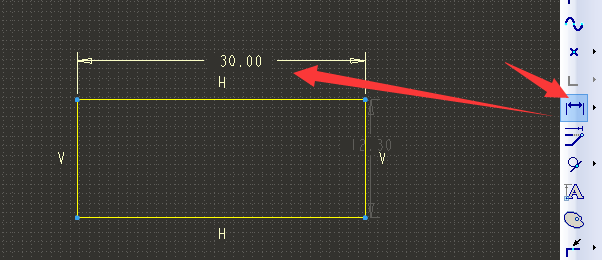

　　操作办法，点击标注图标--点击线--点解鼠标中键，尺寸可以修改

　　

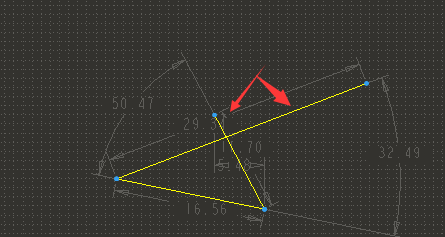

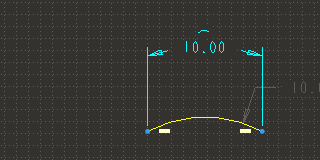

　　如果要标记圆弧的长度，可以先点击标注图标--点击圆弧两个点--点击圆弧--点击鼠标中键，完成弧度长度标注

　　



　　如果需要把这个长度改为角度，可以选择标注--点击右键--角度

　　

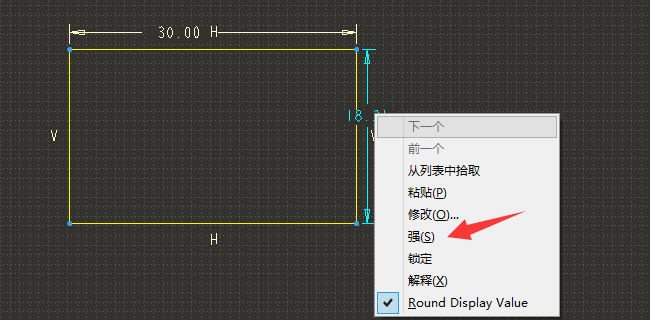

 17　　标注强尺寸

　　选择尺寸--点击右键--选择强

　　



 　　注意尺寸开关按钮记得打开

　　

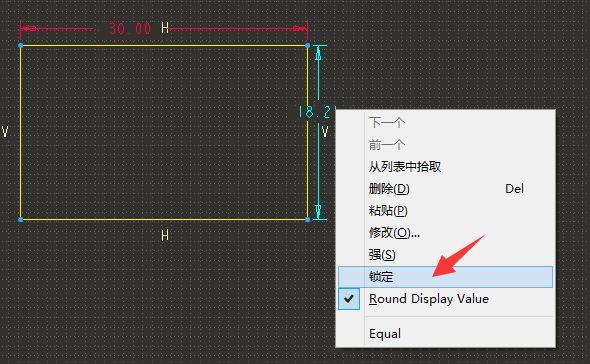

 　　可以把修改的尺寸锁定，选中需要锁定的尺寸--点击右键--锁定

　　锁定后的尺寸不可以拖拽改变

　　



 18　　新建零件

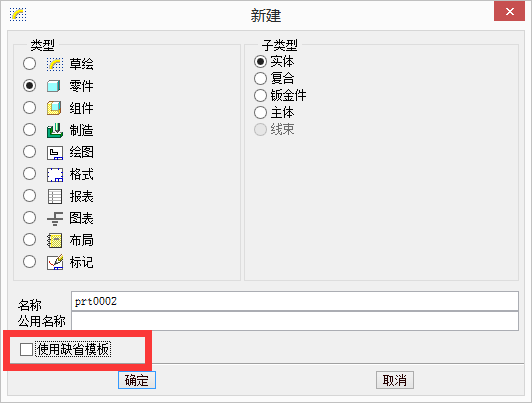

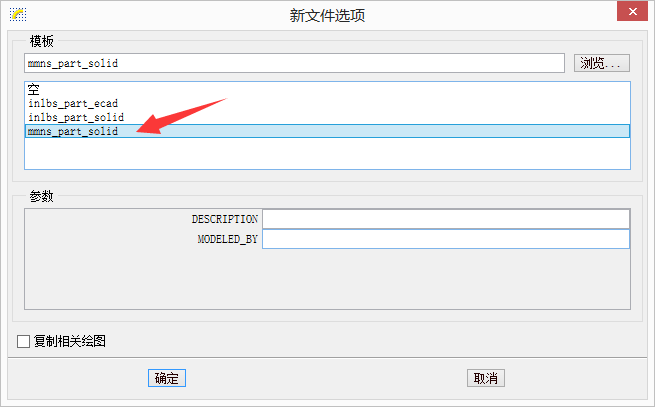

　　新建--零件--不使用缺省模板

　　

　　选择MMNS模板

　　



19　　拉伸

　　选择拉伸

　　

　　　放置--自定义

　　

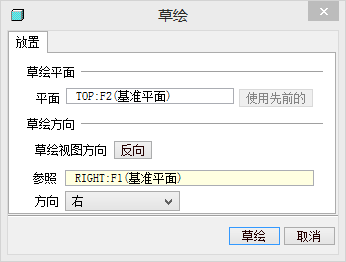

　　选择TOP平面，作为草绘平面

　　

　　放置约束

　　画三个圆，使用相切约束

　　注意画的时候会出现别的约束，需要把别的约束删除

　　八个点都约束后，每个约束点会出现T符号

　　注意，约束的时候，点需要靠近切点，差太远会导致报警，要求你删除图元

　　

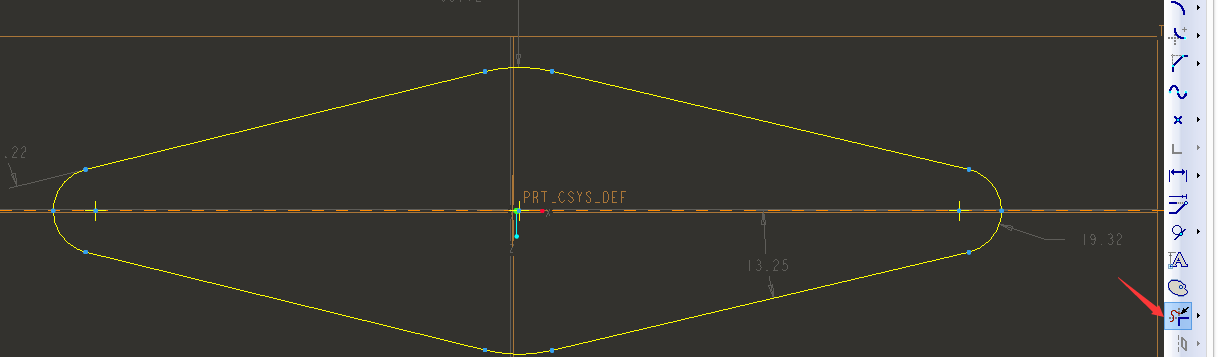

 　　修剪，将中间的删除

　　注意如果直线未与圆相交，且报警，说明线偏离太远了，无法校正

　　

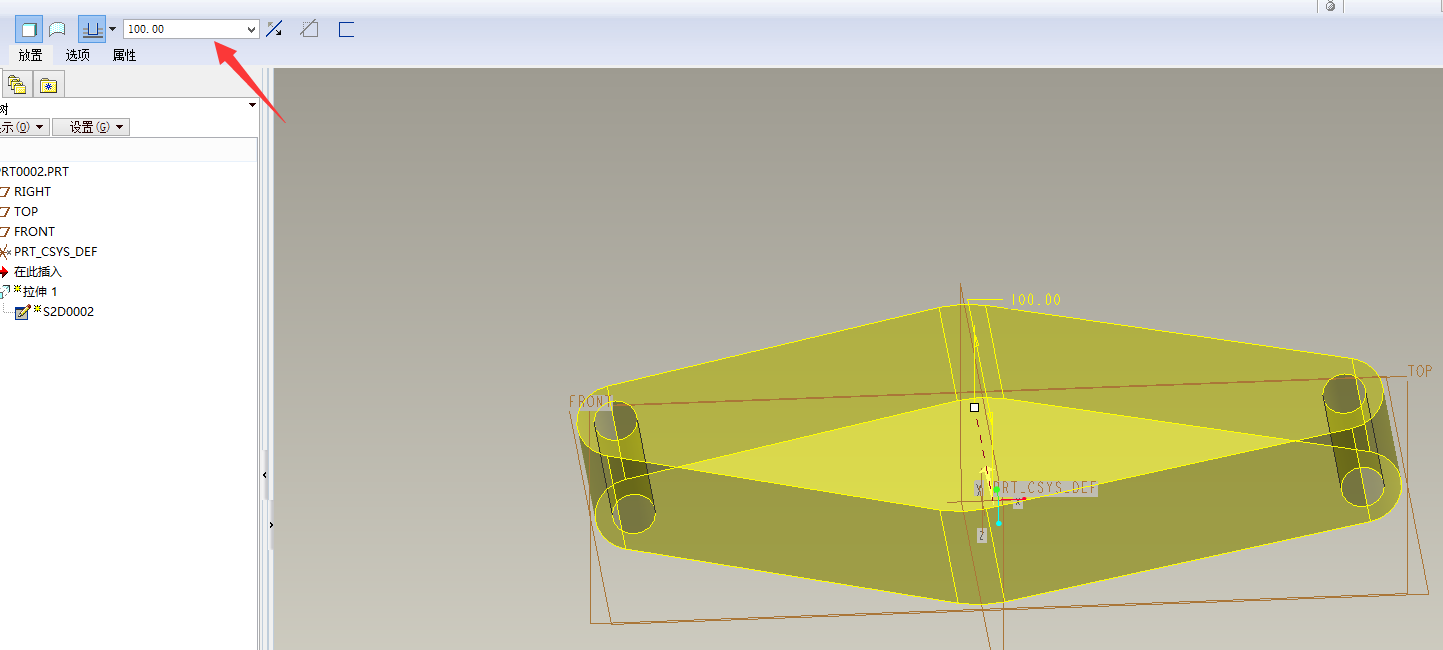

 　　修改拉伸高度

　　

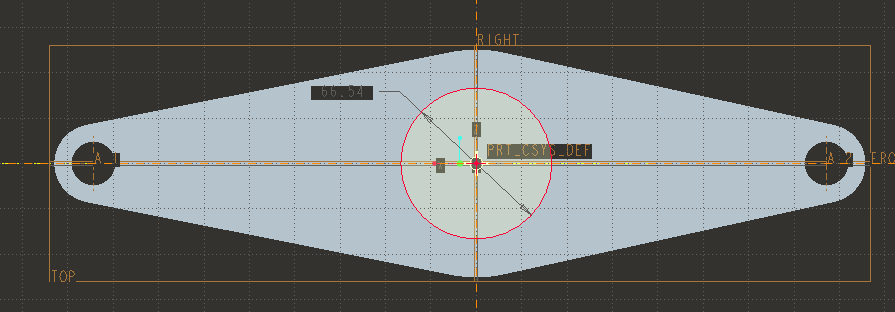

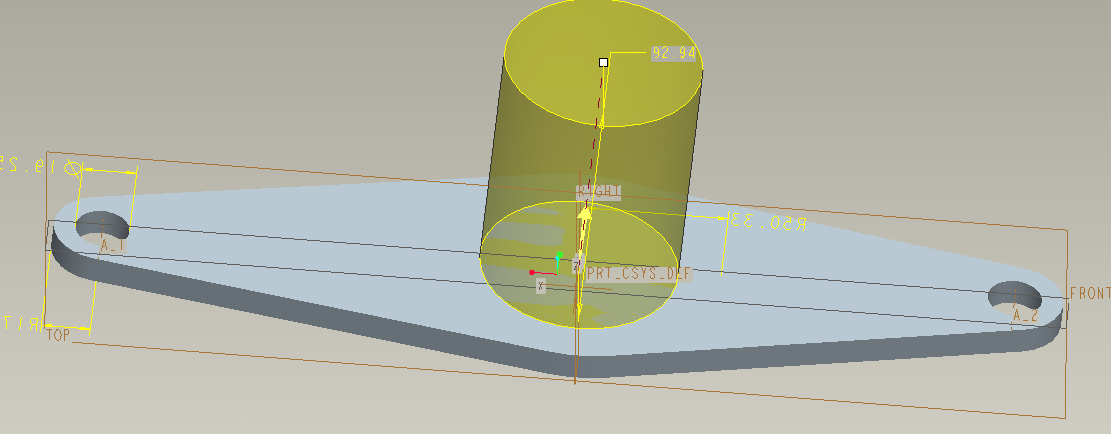

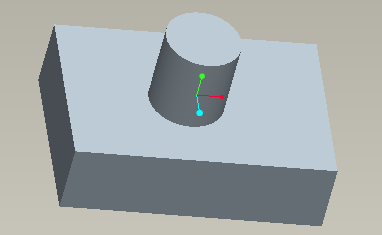

 20　　在拉升基础上再拉伸

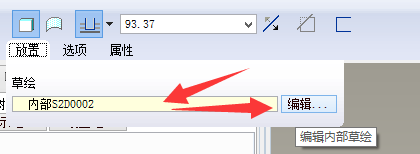

　　点击拉伸图标--在图上面点击定义内部草绘--选择需要草绘的平面

　　



 　　画一个圆



　　



 　　点击右边的勾，完成拉伸

　　

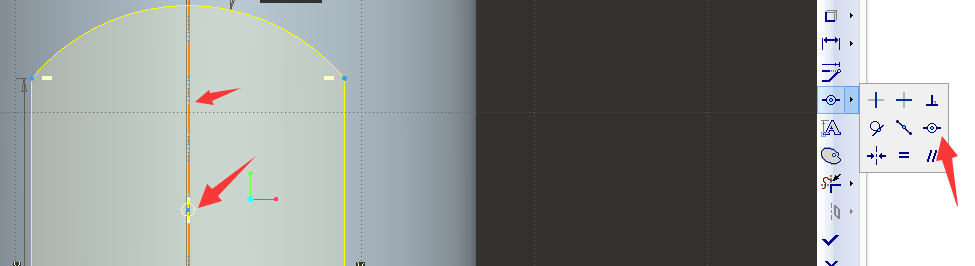

20　　点与线重合  约束

　　



 　　



 21　　去除材料

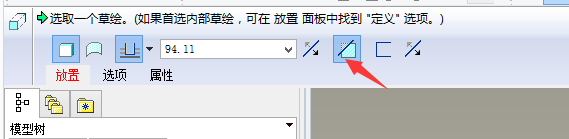

　　点击拉伸=--去除材料

　　



 　　选择放置--选择需要去除材料的平面--点击草绘--单击完成--选择完全贯穿

　　中间就被挖空了

　　

　　

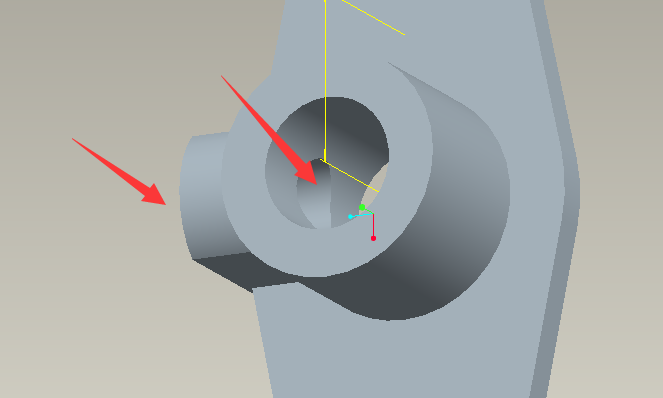

 22　　添加参照

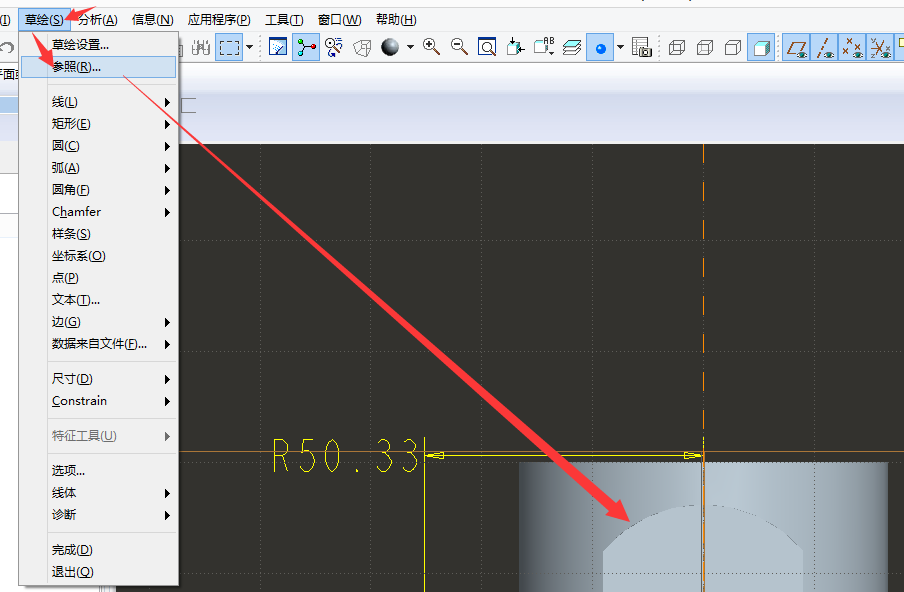

　　进入草绘后，需要使用上一个面上面的线或点作为参照，点击菜单草绘----点击参照----点击圆弧

　　这样能使用上一个圆心作为这个草绘的圆心，非常方便

　　

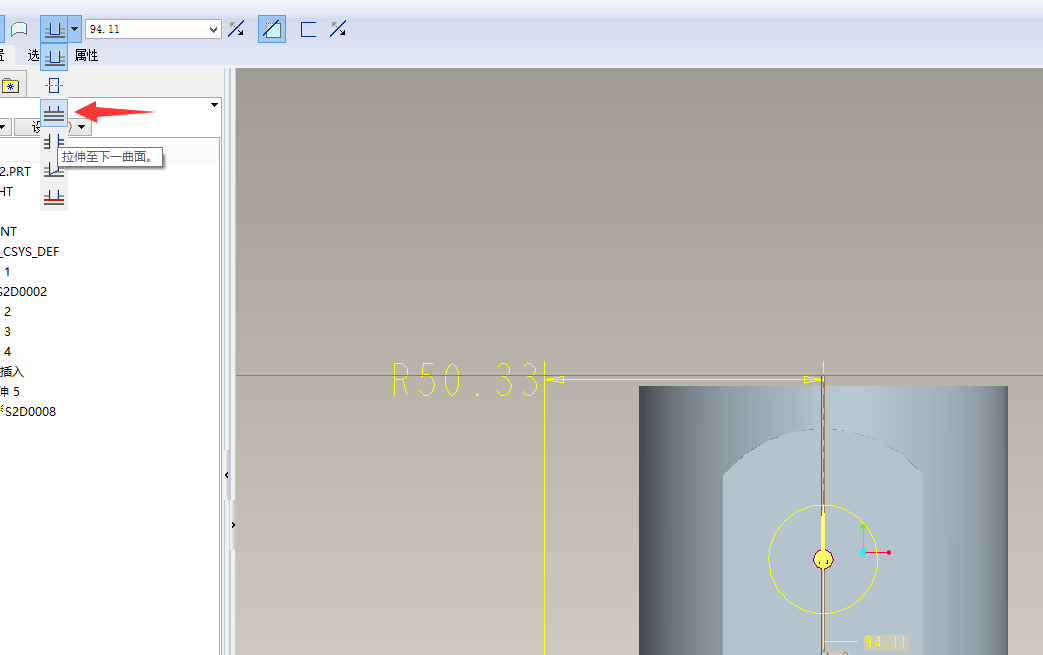

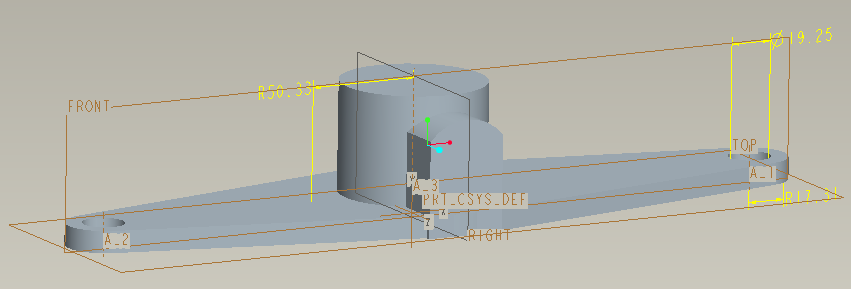

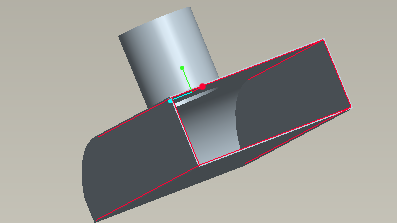

　　选择拉去除材料，拉伸到下一个曲面

 　　



　　这样的话，从一个曲面拉伸到了另外一个曲面

　　

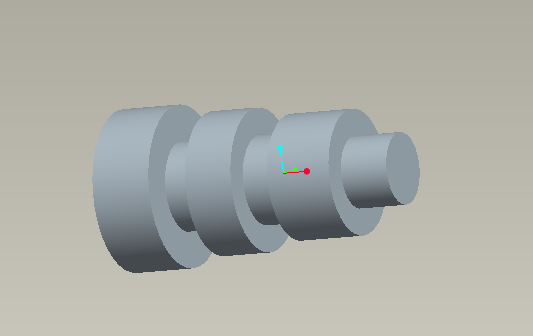

 23　　旋转

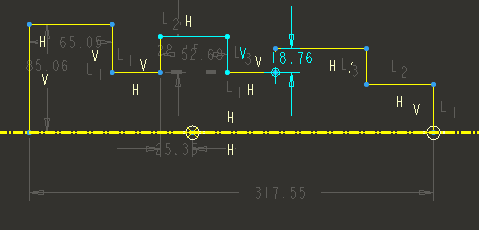

　　几个圆柱形可以使用旋转命令，只需要画一半主视图，旋转就能得到

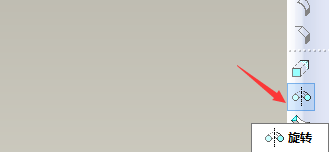

　　旋转旋转图标----

　　

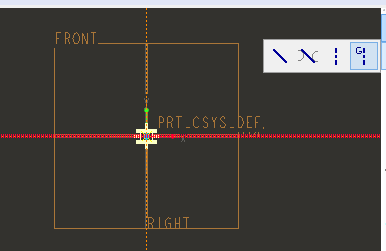

 　　选择草绘平面--froNt----放置几何中心线

　　注意旋转是按照几何中心线旋转

　　



　　



 　　确定

 　　



 23　　修改参数

　　可以对已经画好的参数进行调整

　　选择需要调整步骤，点击右键----编辑----修改参数

　　



 　　修改完之后点击菜单编辑----再生

　　图像会实现修改

　　



 24　　修改草绘

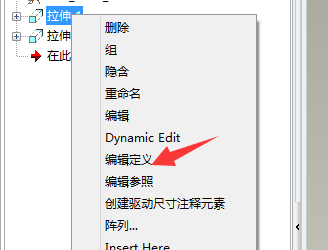

　　选择需要修改的草绘----点击编辑定义

　　



　　点击放置----会出现之前的草绘----点击编辑--进入草绘修改界面

 　　



 　　



 25　　3D文件倒圆角　　

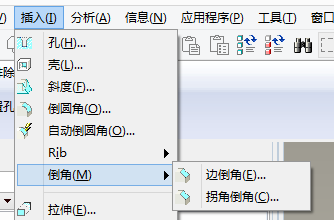

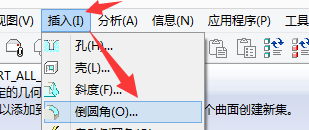

　　插入----倒圆角

　　



 　　

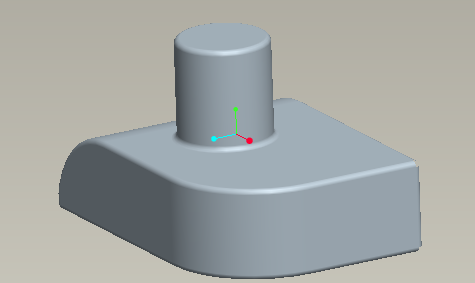

 26　　自动倒圆角

　　可以把所有直角一个一次全部倒圆角

　　



 　　输入角度

　　

 　　



　　同理倒角

　　　



 27　　抽壳

　　可以把一个物体中心挖空，只留一个固定厚度，物品不规则时可以提升效率

　　



 　　选择厚度----选择需要挖空的面

　　



 　　

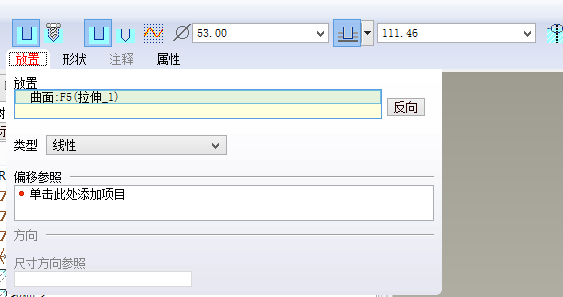

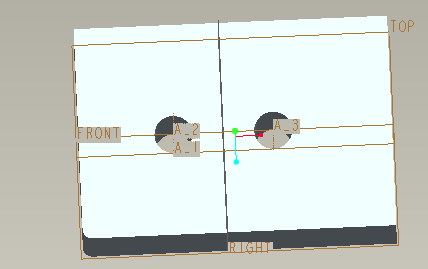

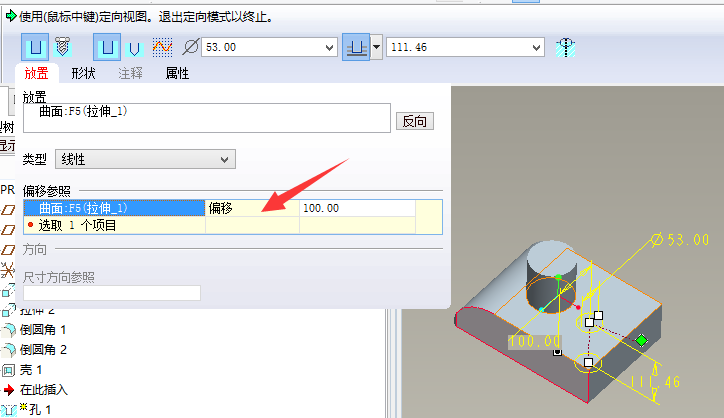

 28　　打孔，螺钉孔

　　插入----孔----选择需要插入的面

　　



 　　选择放置

　　



 　　选择参考的平面，设定离平面距离，确定好孔的位置

　　设定好孔的直径，我这里设置53

　　



 29　　镜像

　　选择一个模型，选择一个面进行镜像，提高效率

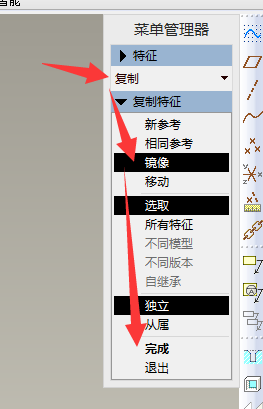

　　选择菜单编辑-----特征操作--点击复制----镜像----完成----选择需要镜像的器件----选择需要镜像的平面

　　



 30　　测量距离，角度
