A10 IIC协议

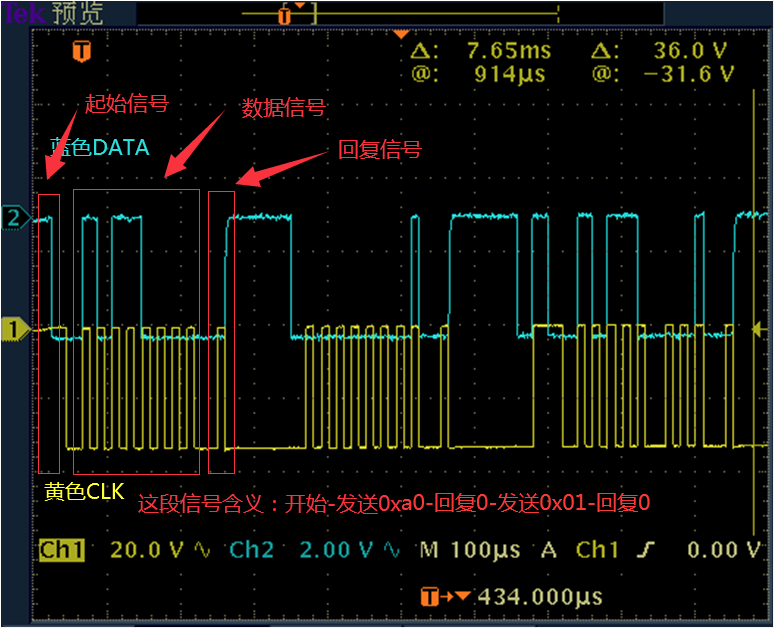

实测信号

　　时间不一定准确

　　

1　　起始信号

　　时钟线为高电平，数据线一个  下降沿  信号。



2　　终止信号

　　时钟线为高电平，数据线  上升沿  信号

　　



3　　 读取数据

　　是中线为高时，读取数据线的传输数据

　　



4　　数据传输8为，第9为为应答信号

5　　注意：因为开始和结束信号时钟线都为高电平，所以数据变更的时候需要将时钟线拉低，否则容易出现错误
