D4 86100A示波器 眼图理解

D4 86100A示波器  眼图理解

1　　简述

　　高速数字信号由高电平-低电平-高电平切换组成，在速度非常块的时候，信号会产生失真，导致传输的数据产生错误。

为了描述这种错误，引入示波器眼图来形象表示。我们这连接的是光信号，看光信号开关的失真程度。

2　　理解

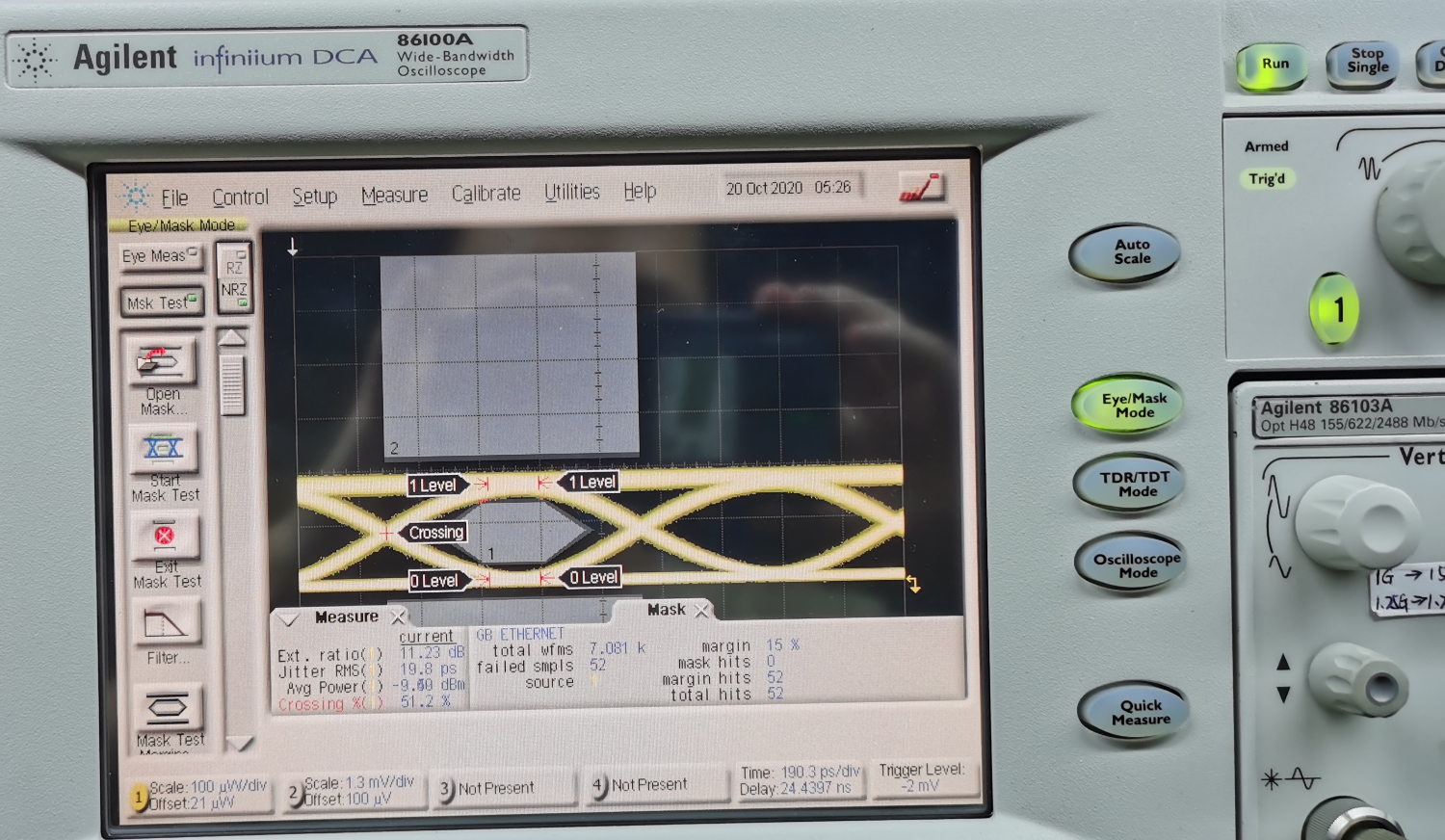

　　眼图实际上是多次记录高低电平线型，中间为高电平和低电平切换，正常我们需要的是方波，但是在高速情况下，把时间轴拉短，就变成一条斜线

好的信号应该是重合度高，眼图的线条会比较小。中间的六边形为设定的参数，眼图的点落在六边形内说明眼图不好



 3　　参数理解

1　　Ext.ratio  表示消光比即高电平与低电平比值， 消光比一般11-14dB

2         Avg power是进入眼图光功率

3         Crossing 是眼图交叉点，在50%比较好，40-60都可以。

4         Margin 眼图余量一般15，好点20，差点10

5         Wfms 总共出来的点，smpls红点，失败的点。
