10-跨交换机vlan通信原理和配置

课程地址：https://www.bilibili.com/video/BV1Tv42117pF?spm_id_from=333.788.videopod.episodes&vd_source=96aba6916fe2b256fc8884c5de146562&p=11

课程章节：10-跨交换机vlan通信原理和配置



--------------------------------课程笔记-------------------------------

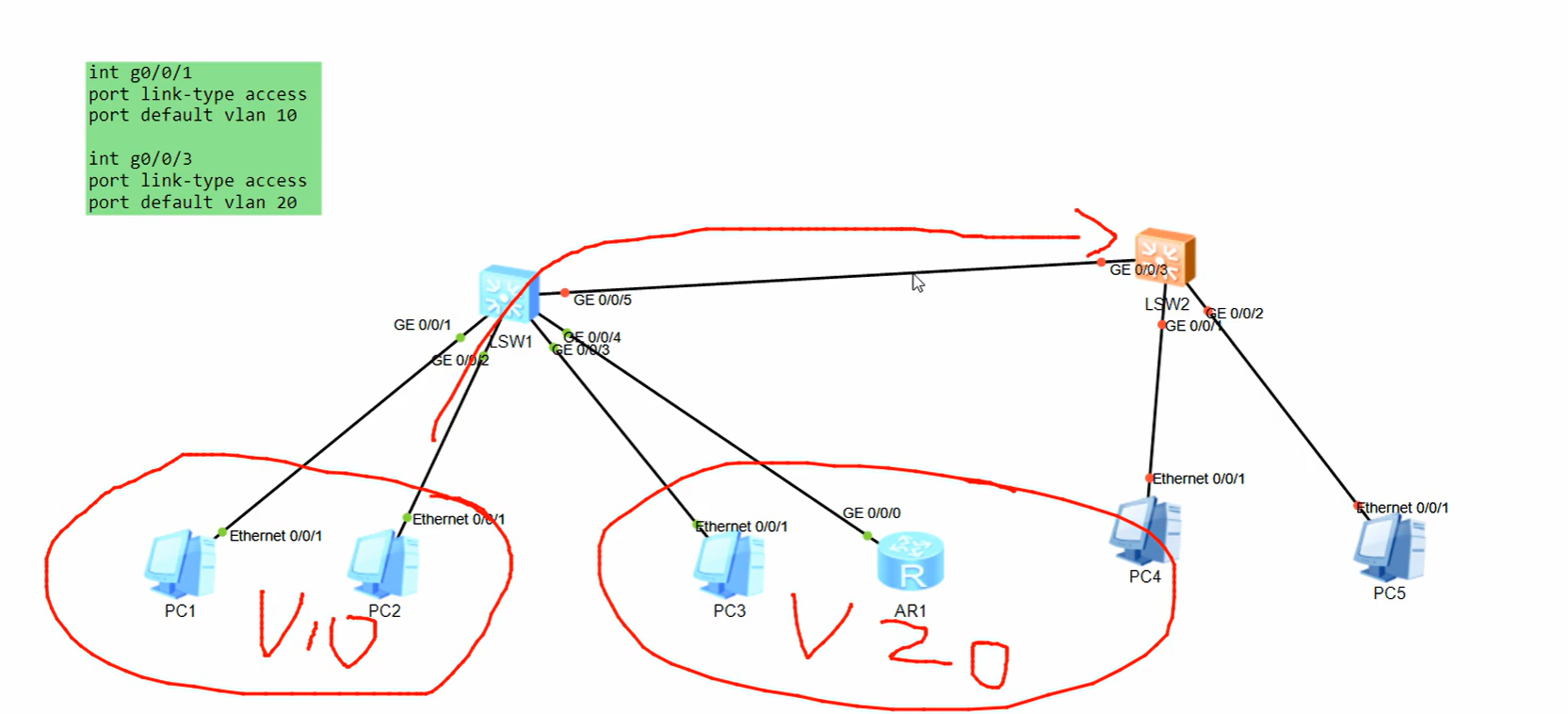

问题：数据包从左边的路由器发送到右边的路由器，右边的路由器如何分辨传递过来的消息是来自vlan10还是vlan20?这将决定他要将数据包转发给谁。

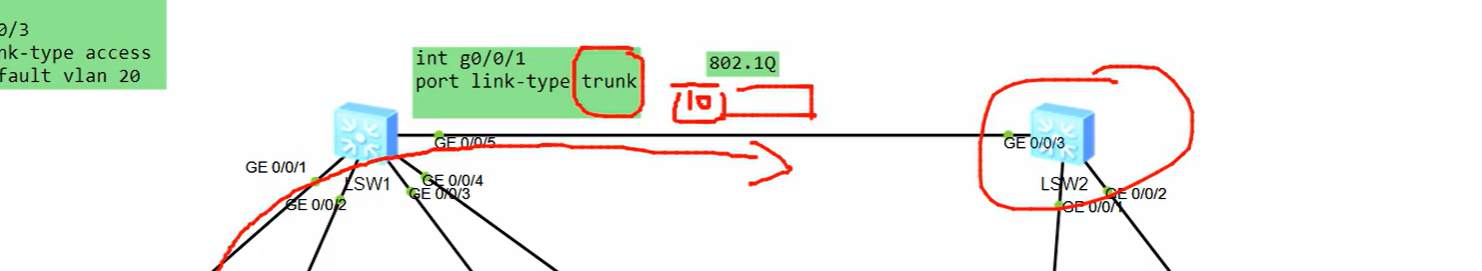

这里涉及到一个协议802.1Q。作用是给数据包打上vlan标签，这样路由器就能知道被传输的数据包所属的vlan。

当接口被设置的type类型是trunk时，发出去的数据包就自带这种协议，带vlan标签了。

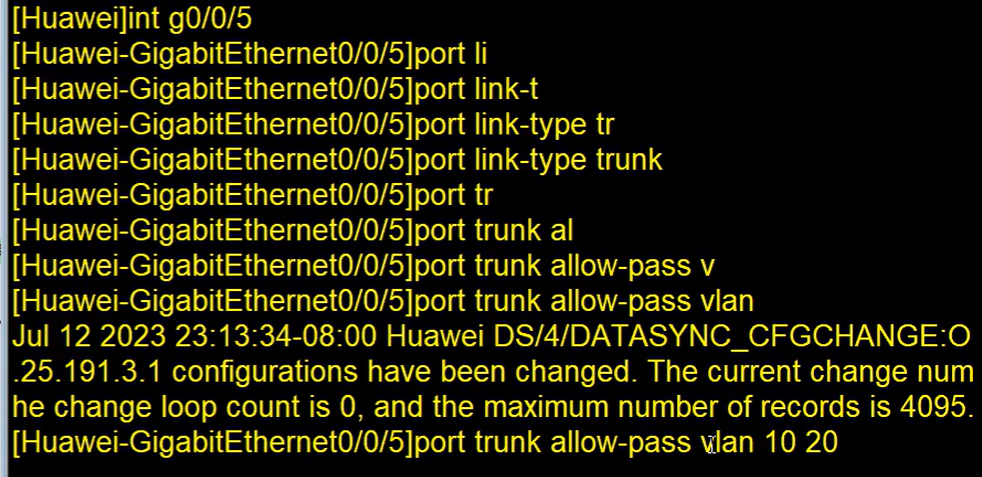

对接口5配置trunk类型

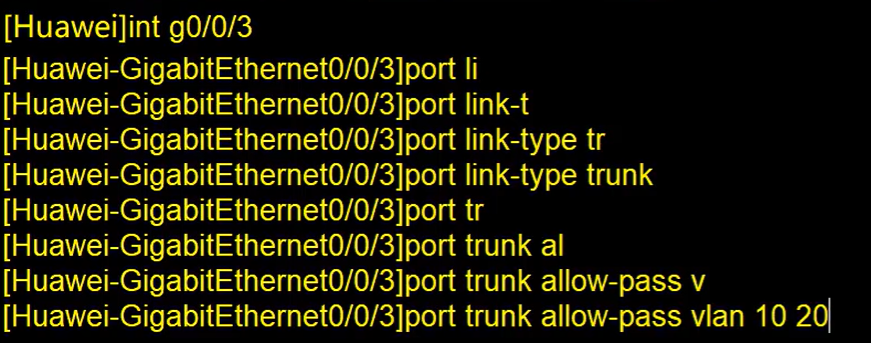

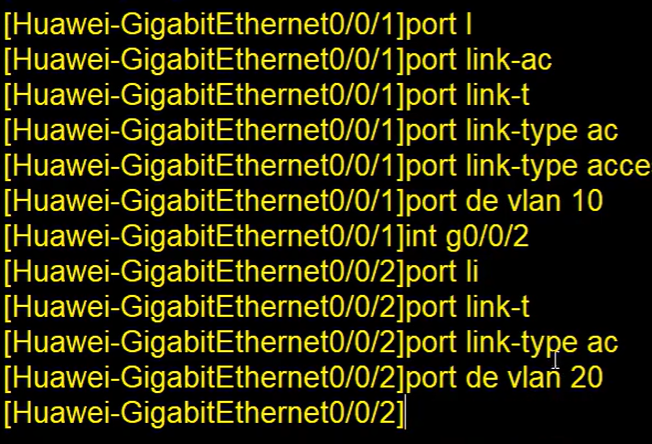

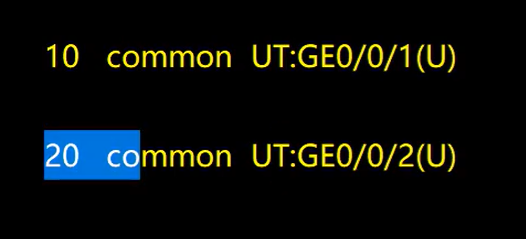

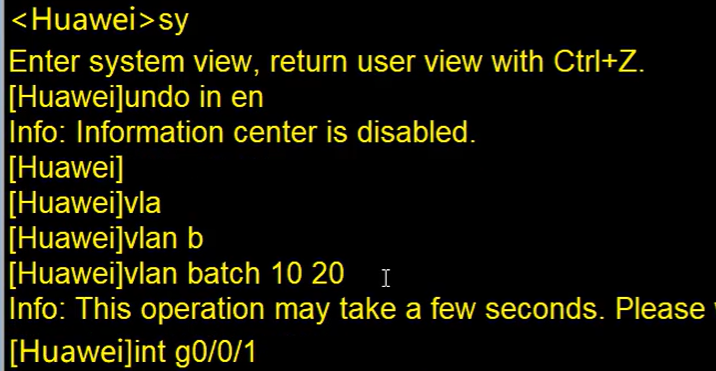

对另外一台交换机也要进行一些配置：

对其下PC配置IP地址

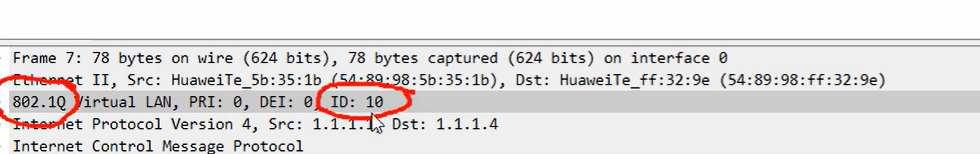

 进行测试，对左边路由器的5好口进行数据抓包，此时PC1ping1.1.1.4，也就是右边路由器的一台PC，此时可以在抓包的数据中看到vlan标签和协议：

 细节问题：

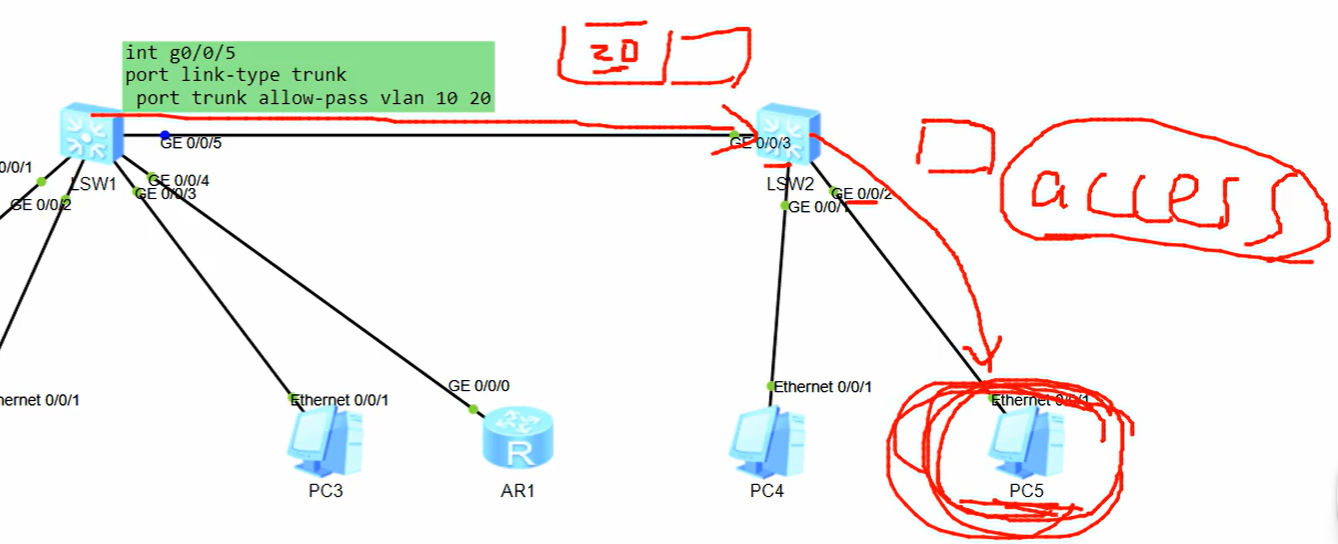

路由器可识别该协议，但是普通PC无法识别。当带vlan标签的数据从路由器发送到另外一个路由器后，改标签会被以去除的状态发给PC。所以PC抓包的时候看不到该协议和vlan标签。
