8-vlan概念和基础配置

课程地址：https://www.bilibili.com/video/BV1Tv42117pF/?spm_id_from=333.1391.0.0&p=9&vd_source=96aba6916fe2b256fc8884c5de146562

课程章节：8-vlan概念和基础配置

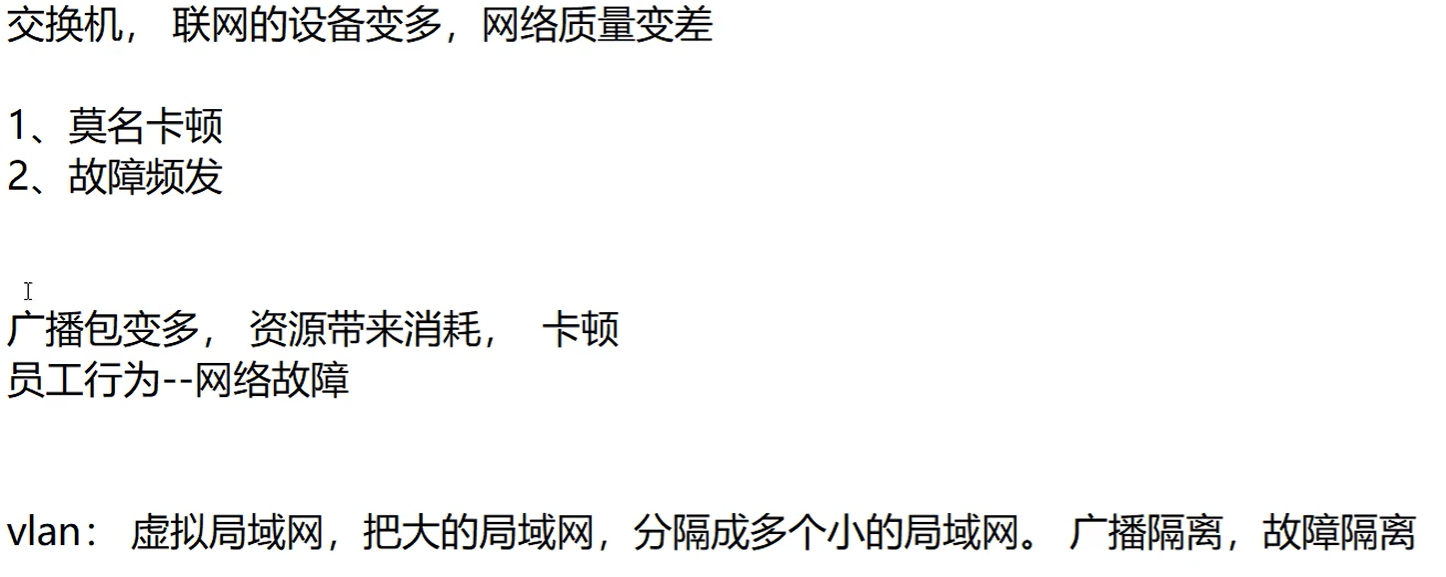

--------------------------------课程笔记--------------------------------

 ---------------------------------------------------------实验笔记-----------------------------------------------------------------

现象测试①：

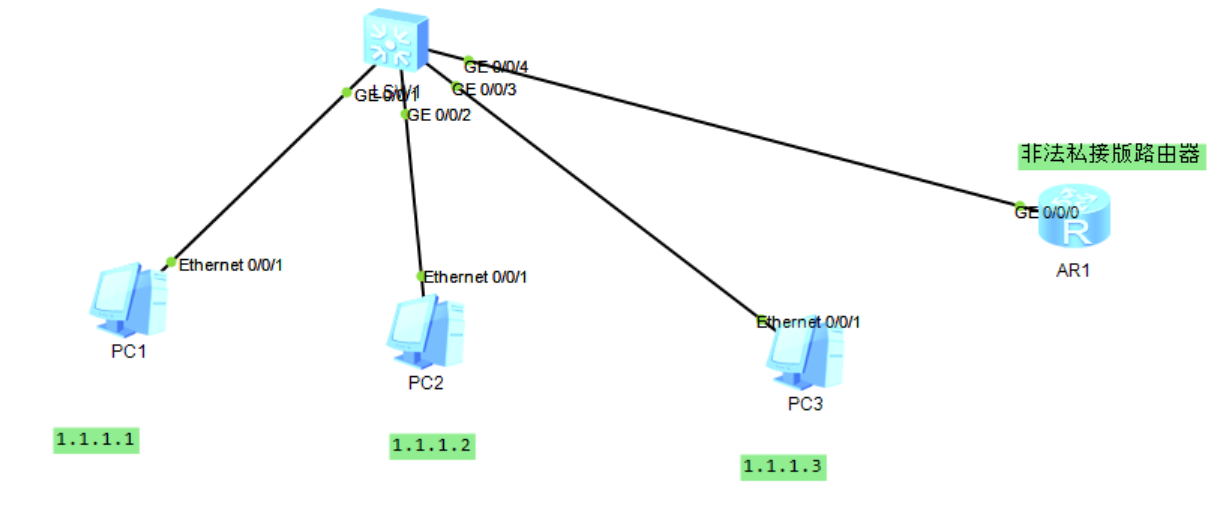

新建组网如下：当前几个PC都可以相互ping通。

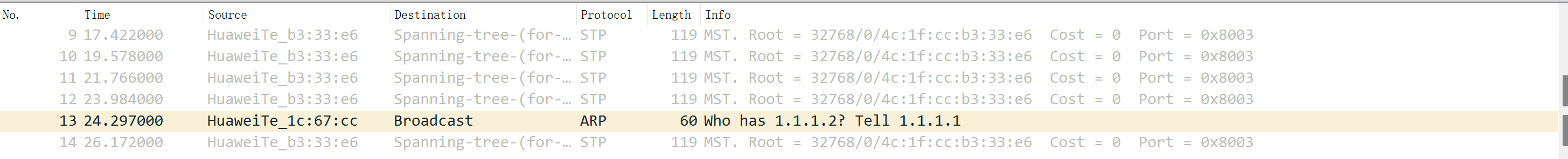

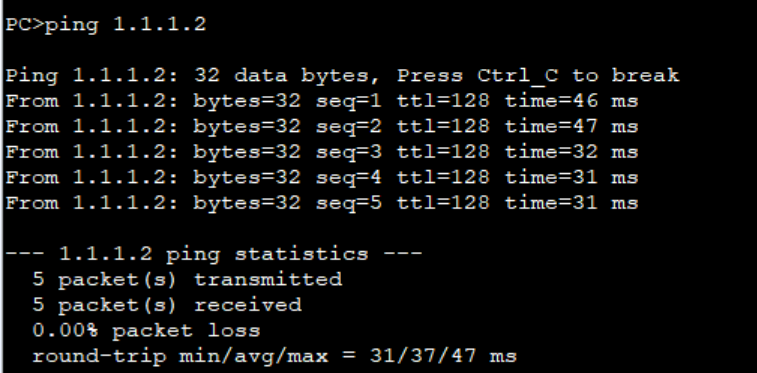

 打开PC3的抓包，此时从PC1 ping PC2 ，从抓包记录中可以看到该广播向PC3也发送了ping。

 ②

进入交换机配置，sy进入配置界面。

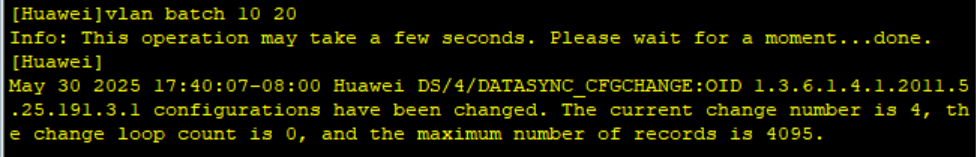

"vlan batch 10 20" 批量创建两个vlan。同理可批量创建很多个vlan。

 进入和PC1连接的接口1

给该接口配置一个接口类型。由于目前是连接PC，并且当前这个接口只需要通过一个vlan,所以这里的type选择access。当某个接口需要通过多个vlan时，选择的type将变成trunk。

把这个接口放进vlan10

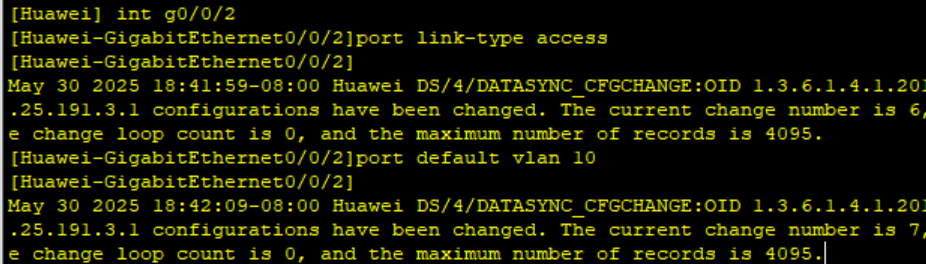

对2口进行同样操作

对3口4口进行同样操作，但放进vlan20。

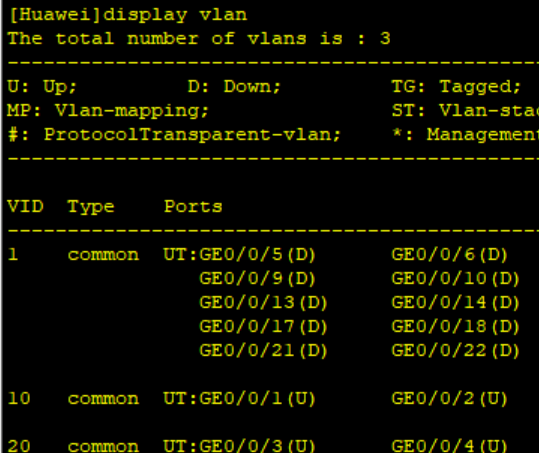

查看当前vlan和接口状态，“display vlan”

 此时再重复测试①，会发现不同vlan的PC是接收不到另一边的广播信息的。
