802.1Q帧格式中TAG字段解释

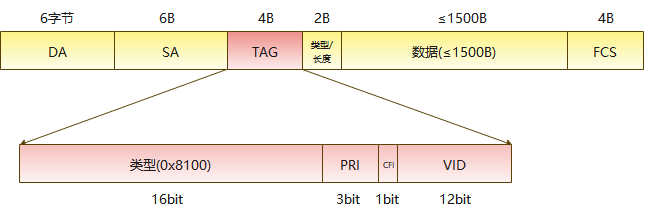

802.1Q Tag 的长度是4bytes，它位于以太网帧中源MAC地址和长度/类型之间。Tag包含4个字段。





　　类型(Type)：长度为2字节，表示帧类型，802.1Q帧中type字段取固定值0x8100，如果不支持802.1Q的设备收到802.1Q帧，则将其丢弃。

　　PRI：priority字段，长度为3bit，表示以太网帧的优先级，取值范围是0~7，数值越大，优先级越高。当交换机/路由器发生传输拥塞时，优先发送优先级高的数据帧。

　　CFI：Canonical FormatIndicator，长度为1bit，表示MAC地址是否是经典格式。CFI为0说明是经典格式，CFI为1表示为非经典格式。该字段用于区分以太网帧、FDDI帧和令牌环网帧，在以太网帧中，CFI取值为0。

　　VID：VLAN ID，长度为12bit，取值范围是0~4095，其中0和4095是保留值，不能给用户使用。
