06 缓存管理

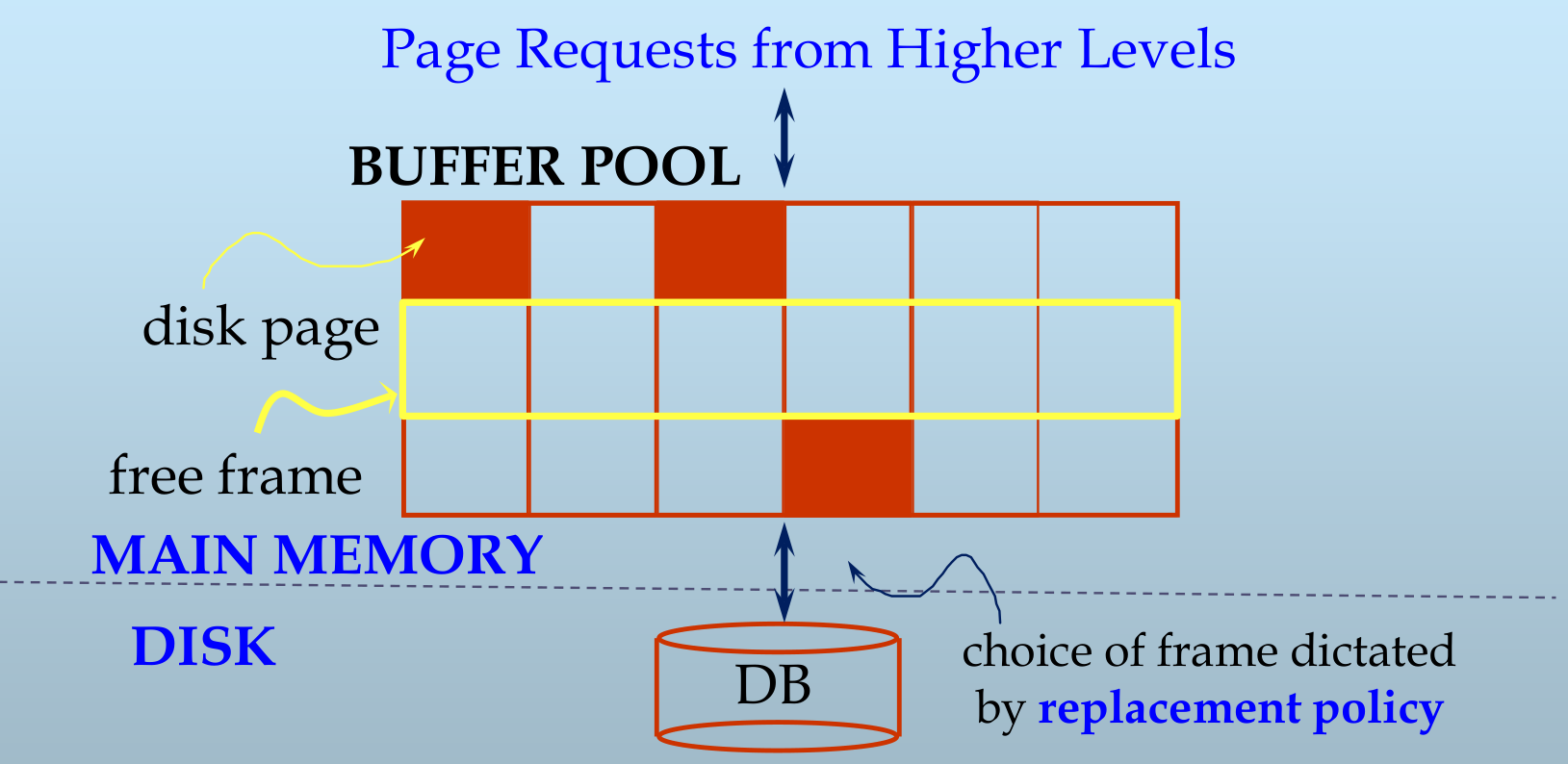

缓冲区结构

• 缓冲区由一个个 frame 构成，每个 frame 刚好可以容纳一个页
• 为计算机程序隐藏了“并非所有数据都存在内存”这一事实

frame 参数

• dirty：frame 中的块是否已经被修改
• pin-count：frame 的块的已经被请求且还未释放的计数，即当前的用户数
• *others
  • latch: 是否加锁

缓冲区管理过程

1. 当请求块且块不在缓冲区时：
   1. 选择一个用于替换的 frame（空或非空）
   2. 如果 frame 是 dirty 的（部分块被修改过），frame 的内容写回磁盘
   3. 将请求块写入被选择的frame
   4. pin the block（将该 frame 的 pin-count 自增1），并返回其地址
2. 当释放块时
   1. 请求者 unpin the block （将该 frame 的 pin-count 自减 1）
   2. 请求者必须声明该块是否被修改过（用frame->dirty）

缓冲区置换算法

opt

在实验中作为算法性能上界加以对比

LRU

• 维护一个链表，并按照最近访问时间排序
• 基于时间局部性 (temporal locality) 假设：越是最近访问的在未来被访问的概率越高
• 总是替换 lru 端的 frame
• 优点
  • 适用于满足时间局部性的场景（多次重复请求同一页）
  • 选取被替换 frame 的时间复杂度是 o (1)
• 缺点
  • 缓存污染 (sequential flooding)： lru + repeated sequential scans
    • 缓存污染问题主要关注数据的访问频次
  • lru链表维护代价昂贵：修改链表耗时
  • 如果访问不满足时间局部性，则性能较差
  • 只考虑最近一次访问，忽略了访问频率

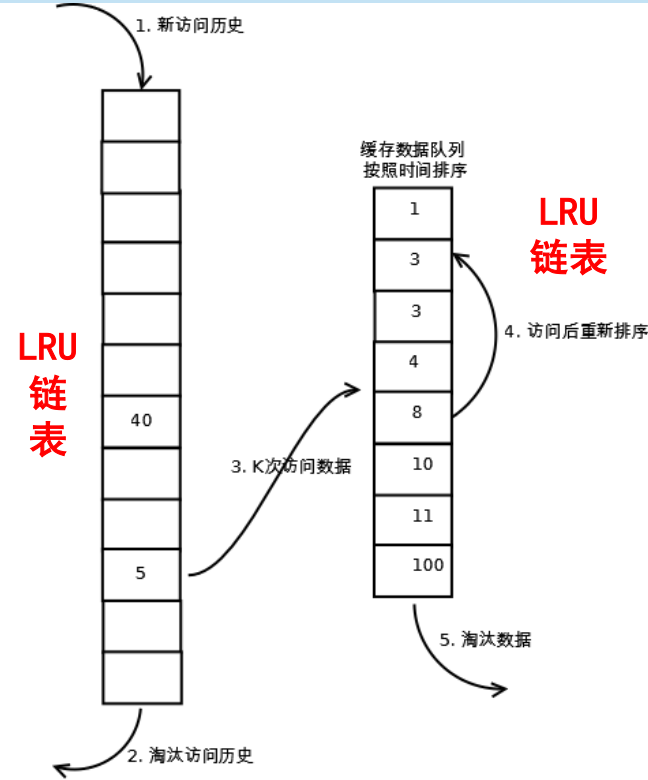

lru-k

• 需要维护两个 lru 链表
  • 一个存储访问小于 k 次的
  • 一个存储访问大于 k 次的
• 需要替换 frame 时，按照 lru 策略优先置换小于 k 次的链表
• 实验表明，k并非越大越好，lru-2性能较好
• 缺点：需要额外记录访问次数

2q

和 lru-2 类似，但是访问 1 次的队列采用 fifo，而不是 lru

second-chance fifo

• 所有 frame 组成 fifo 链表，每个 frame 附加一个 bit 位，初始为0。
  • fi, fo 分别为队尾和队头
  • 每 frame 被使用时，将 bit 设置为 0
  • 当 fo 页第一次被选中置换时置为 1，并移到 fi 端。只有 bit 位为 1 的 fo 端的页才被选中置换
• 相当于每个 frame 给了两次置换机会，避免高频访问但最近一轮没有被访问的 frame 被置换出 buffer

clock

• 把 second-chance fifo 组织成环形
  • current 指针指向当前 frame
  • 每个 frame 有一个 referenced 位，初始为1
• 当需要置换页时
  • 若 pin-count>0，current 增加1
  • 若 referenced=1 ，则关闭它（=0）并增加 current
  • 若 pin-count=0 并且 referenced 关闭（=0），则替换该 frame，同时 current 加1

置换过程才会更新 current 指针，访问命中过程不改变 current 指针

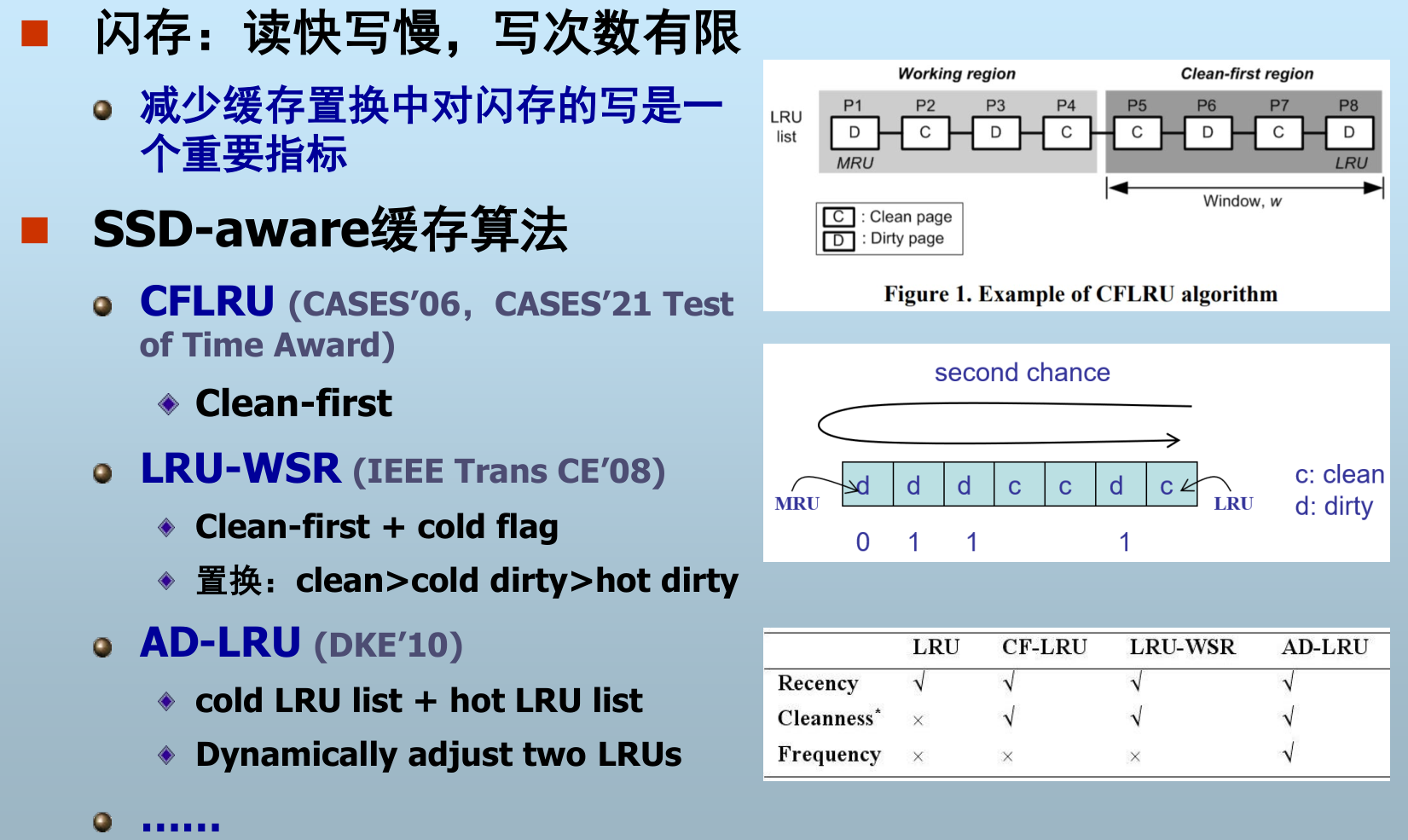

ssd 上的置换算法

为什么不使用 os 的缓冲管理

• dbms 能预测访问模式 (access pattern)
  • 可以使用更专门的缓冲区替换策略
  • 有利于 pre-fetch 策略的有效使用
• dbms 需要强制写回磁盘能力
  • os 的缓冲写回一般通过记录写请求来实现（来自不同应用），实际的磁盘修改推迟，因此不能保证写顺序

缓冲区管理的实现

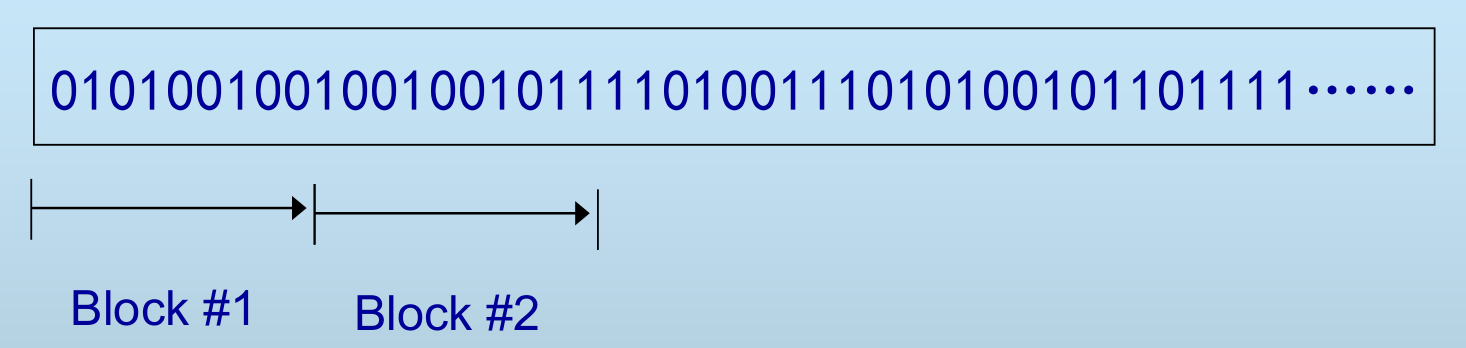

block vs. disk file

• 文件存储在磁盘上的物理形式是 bits/bytes
• block 是由 os 或 dbms 软件对文件所做的抽象，这一抽象是通过控制数据在文件中的起止 offset 来实现的

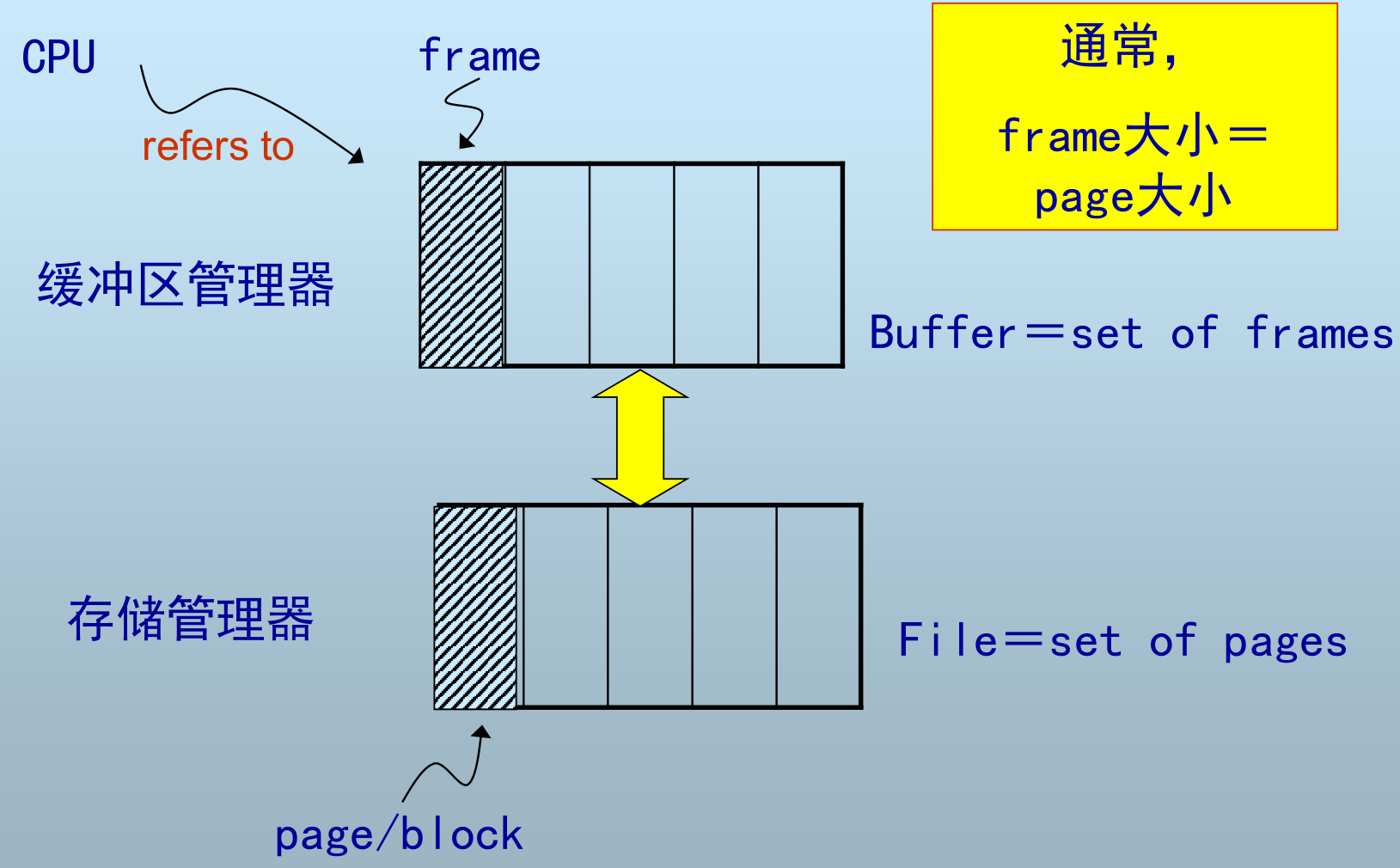

buffer vs. disk file

• frame 是 buffer 中的单位；page/block 是内存/磁盘的单位
• 通常 frame 和 page 大小相同

buffer 存储结构

#define framesize 4096
struct bframe
{
	char field[framesize];
}
#define bufsize 1024 // frame数目
bframe buf[bufsize]; //也可以是用户配置的值

• buffer 是一个存放 frame 的数组

在 buffer 中查找 frame

• 读 block 时，根据 page_id 确定 buffer 中是否已经存在 frame
• 写 block 时，根据 frame_id 找到文件对应的 page_id

维护 buffer 中所有 frame 的维护信息（buffer control blocks）：

struct bcb
{
	bcb();
	int page_id;
	int frame_id;
	int count;
	int time;
	/* int latch; */
	int dirty;
	bcb * next;
};

用哈希表建立 frame-page 之间的索引：

bcb htable[buffersize] //page 2 frame
int htable[buffersize] //frame 2 page

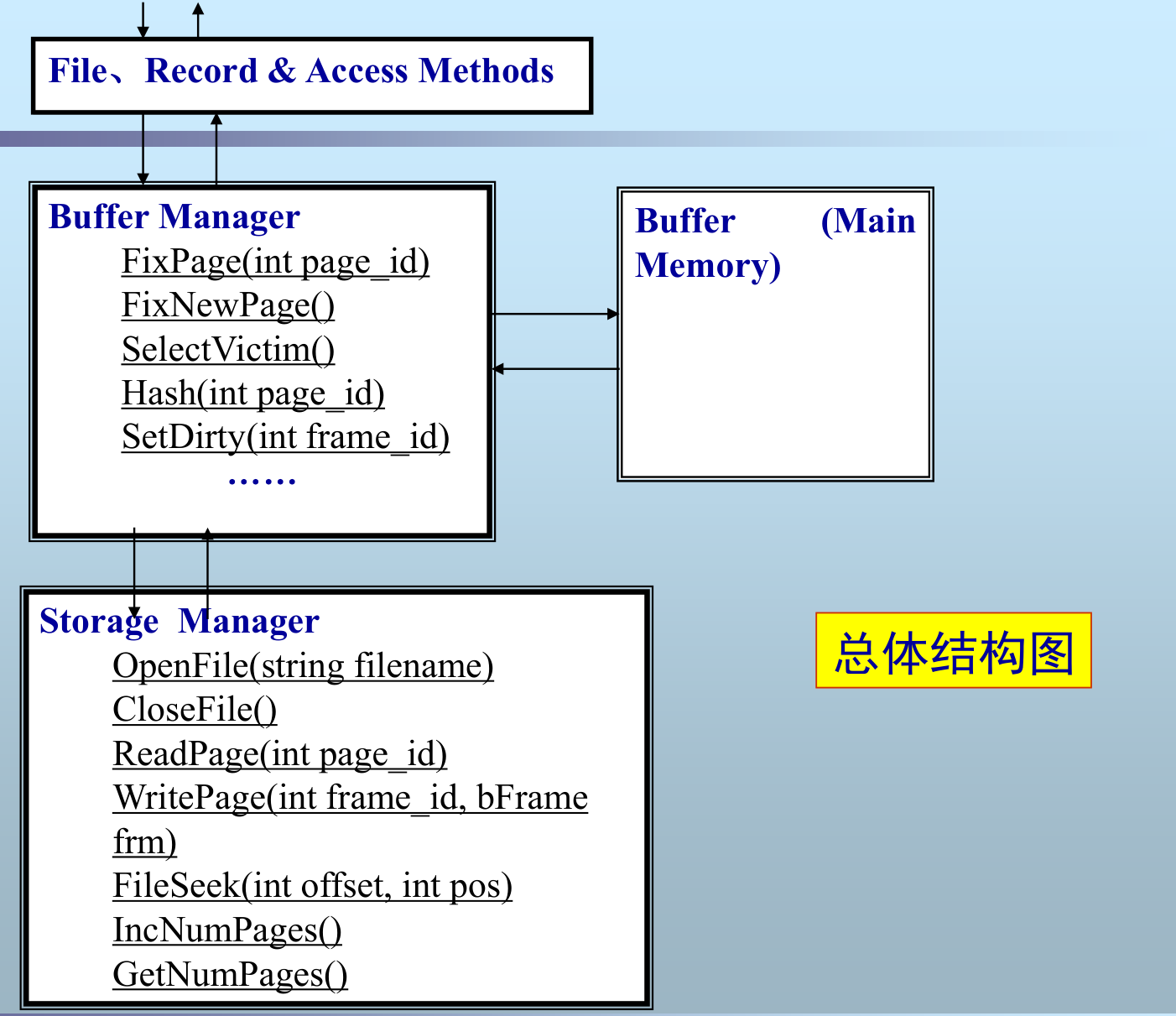

buffer manager 的基本功能

• fixpage(int page_id)：将对应 page_id 的 page 读入到 buffer 中
  • 如果 buffer 已满，则需要执行替换算法
• fixnewpage()
  • 在插入数据时申请一个新 page 并将其放在 buffer 中
• selectvictim()
  • 选择换出的 frame_id
• findframe(int page_id)：查找给定的 page 是否已经在某个 frame 中了
• setdirty(int frame_id)

数据库文件组成

• 数据文件
  • insert_record --> fixnewpage 创建首块
• 系统目录文件
  • create_table --> fixnewpage 创建首块

存储管理器

从磁盘中存取物理数据，为 buffer manager 提供 page 抽象
