描述analog macro pin的power属性方式

 1. 描述analog macro pin的power属性方式

对于UPF2.0跟UPF2.1有不同的处理方式。



1.1 UPF2.0, IEEE1801-2009描述

UPF2.0, IEEE1801-2009，因为modeling的能力比较弱，有以下两种方式来处理：

1.1.1 方式一,需要Library的支持

• 需要在library里有电源跟地的定义

pg_pin(VDDA) {
     voltage_name : VDDA;
     pg_type : primary_power;
}
pg_pin(VSSA) {
     voltage_name : VSSA;
     pg_type : primary_ground;
}
pg_pin(VDDB) {
     voltage_name : VDDB;
     pg_type : primary_power;
}

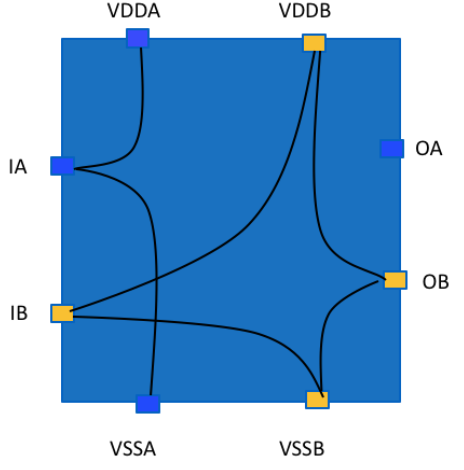

•  需要将signal pin跟power pin关联起来

pin(IA) {
  related_power_pin : "VDDA";
  related_ground_pin : "VSSA";
  direction : input;
}
pin(OB) {
  related_power_pin : "VDDB";
  related_ground_pin : "VSSB";
  direction : output
   power_down_function:  “!VDDB || VSSB”;
};

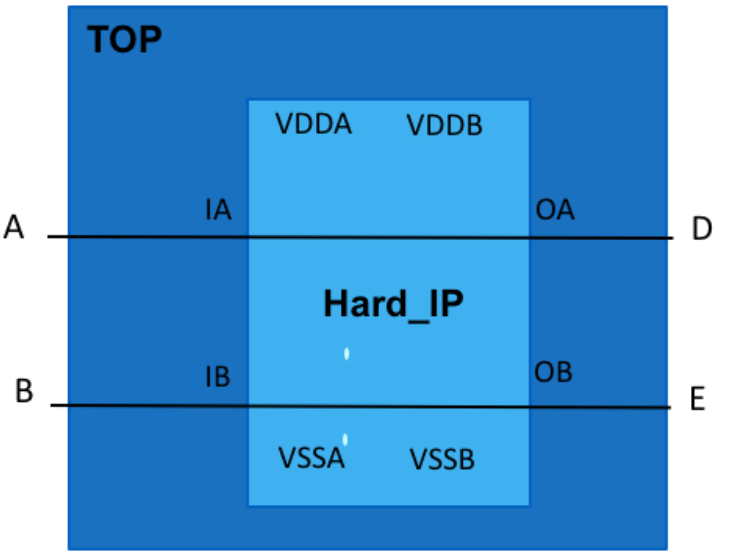

• 在UPF文件中，需要将Hard_IP的PG pin连起来

connect_supply_net VDD1 –ports {Hard_IP/VDDA}
connect_supply_net VDD2 –ports {Hard_IP/VDDB}
connect_supply_net VSS –ports {Hard_IP/VSSA}
connect_supply_net VSS –ports {Hard_IP/VSSB}

1.1.2 方式二,library中没有电源跟地的定义

如果library中没有电源跟地的定义：

用UPF命令set_port_attributes来指定Hard_IP输入的receiver supply跟输出的driver supply。

set_port_attributes -ports {Macro/IA} –receiver_supply_set SS_VDDA_VSSA
set_port_attributes –ports {Macro/OB} –driver_supply_set SS_VDDB_VSSB

UPF2.1, IEEE1801-2013吸收了CPF hard macro model的精华，可以通过hard macro的power model来描述hard macro的power属性。

• 由两组命令组合完成：

begin_power_model upf_model -for cellA
create_power_domainPD1-elements {.} -supply {ssh1} -supply {ssh2}
# other commands ...
end_power_model
apply_power_model power_model_name
[-elements instance_list]
[-supply_map {{lower_scope_handle upper_scope_supply_set}*}]

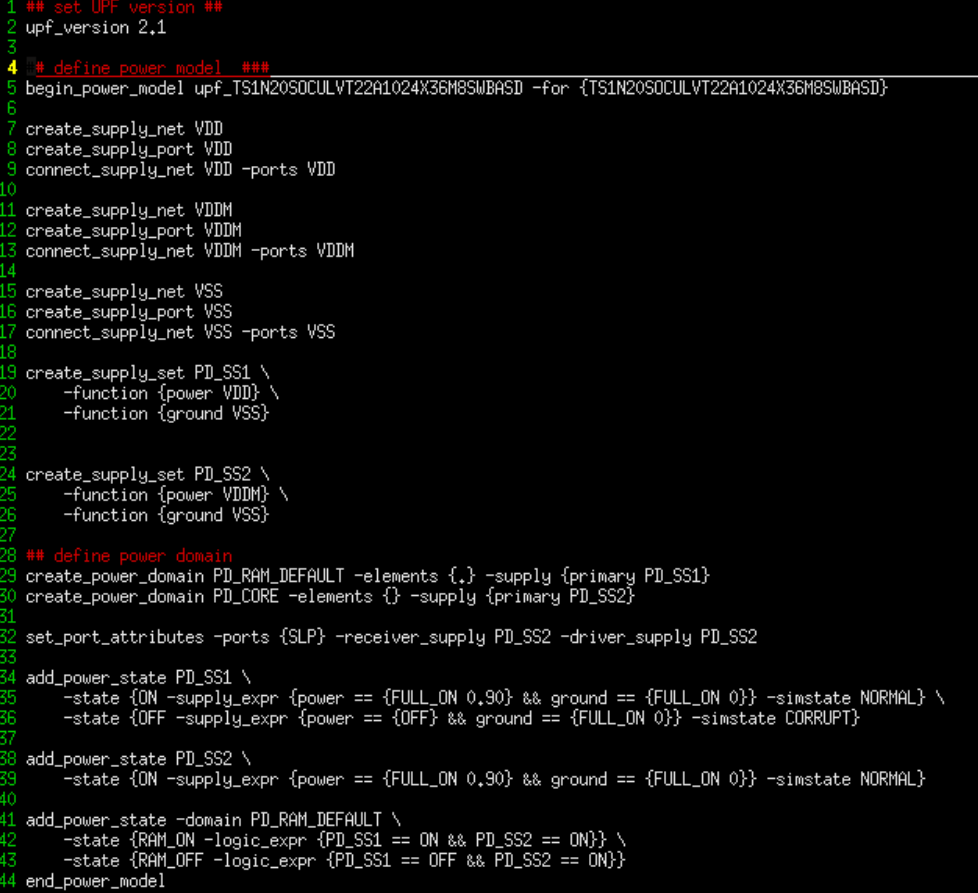

如果library里没有电源跟地的定义，建议使用UPF2.1的power_model来定义，更灵活且可以描述更复杂的power关系。一个power_model的完整示例：
