power intent简介-从CPF/UPF到IEEE1801

1. Power intent  简介

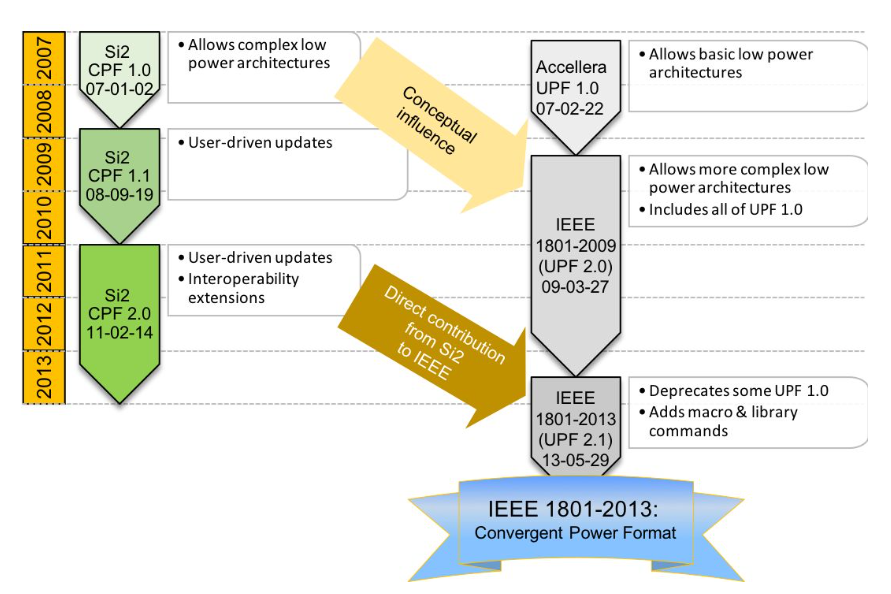

Power intent用于描述芯片工作的『电特性』，包括工作电压、电压的开关、低功耗cell插入的策略、芯片的power state等。低功耗芯片的设计需求催生了power intent，从2007年到2018年，Power intent的发展可分为两个阶段：CPF/UPF各自为政到IEEE1801一统江湖，这其中涉及到三个组织：

Accellera, Si2, IEEE。

• 2007年，Silicon Integration Initiative (Si2)组织发布了CPF1.0(Common Power Format)。

• 2008年CPF1.1发布。

• 2011年发布CPF2.0。

• 2007年，Accellera组织发布UPF1.0(Unified Power Format)。

• 2009年IEEE发布第一版1801，俗称UPF 2.0, IEEE1801-2009是个半成品，有很多重复和歧义，为了向下兼容，收录了UPF1.0的内容并简单粗暴地吸纳了CPF的概念。

• 2013年UPF2.1发布，更严谨的叫法是IEEE1801-2013，它在IEEE1801-2009的基础上，融合了更多CPF2.0的概念，并删掉了重复跟歧义，长成了一个成熟的行业标准，自此C跟S的EDA工具也都以此为标准逐步完善。

• 2015年IEEE1801-2015发布，也就是UPF3.0，增强了power state和bottom-up的建模能力，增加了package和system level的建模。

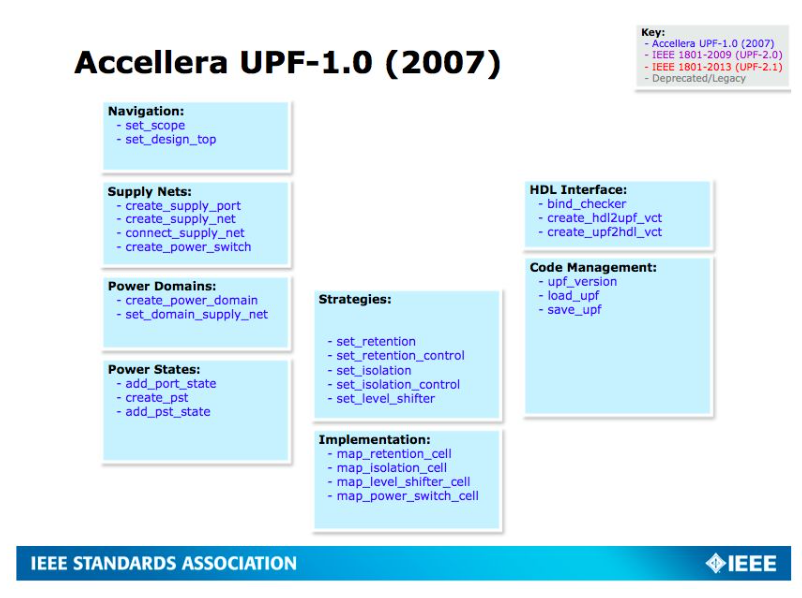

• UPF1.0有32个命令。

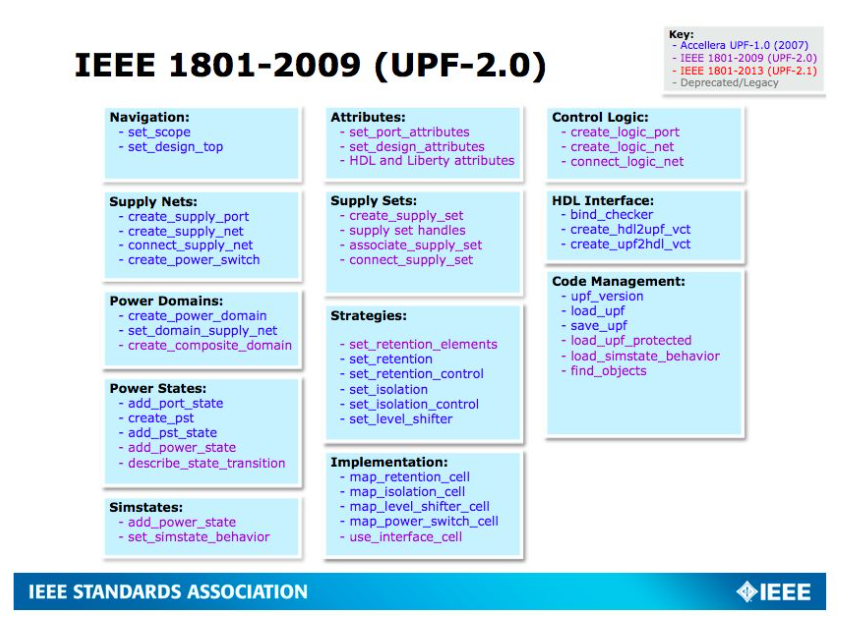

• IEEE1801-2009增加了57个新命令，共有88个命令，其中49个是power intent命令，39个是Query命令。

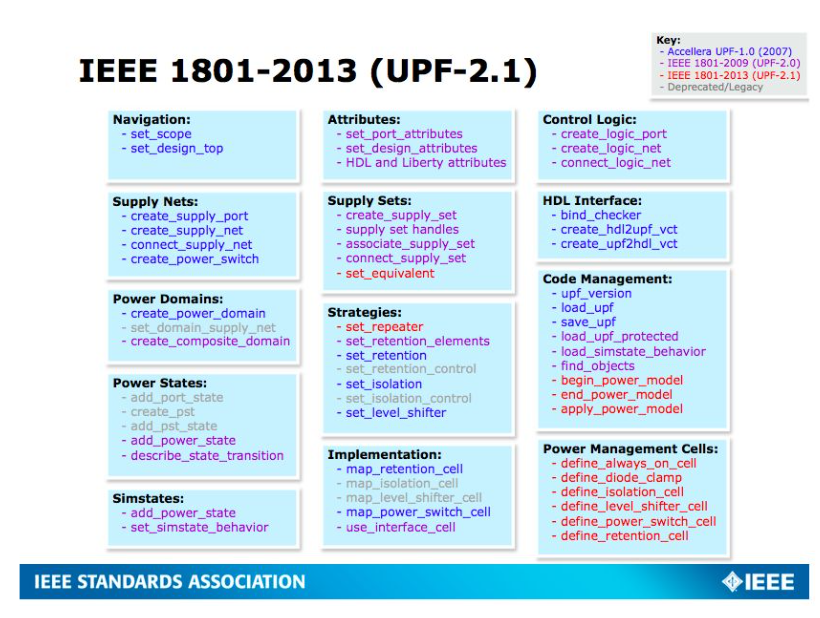

• IEEE1801-2013增加了11个新命令，共有86个命令，其中46个是power intent命令，6个是Power management命令，34个是Query命令。

• IEEE1801-2015增加了11个新命令，共有62个命令，其中51个是power intent命令，6个是Power management命令，5个是Query命令。

经过十多年的发展，1801采各家之长，终于一统了江湖，这是工程师的福音，不用再饱受各家命令混淆的折磨了。如果今天你还挣扎在UPF1.0或CPF上，别再拖延别再偷懒，抓紧转到1801，在技术更新上还是跟着大部队走的好。

2.Power Intent 文件

▪ 描述芯片低功耗架构，指导芯片编码(RTL Design)、 仿真(simulation)、综合 (Synthesis)、后端实现(Physical Design) 与时序功耗验证(Sign Off)

▪ Power Intent 种类:

▪ CPF:Common Power Format (Cadence)

▪ UPF:Unified Power Format(All)

▪ UPF 适用的设计种类:

▪ 多电压域架构(Multiple Supply Voltage)

▪ 电源关断(Power Shut Off)

▪ 动态电压频率调节(DVFS:Dynamic Voltage and Frequency Scaling)

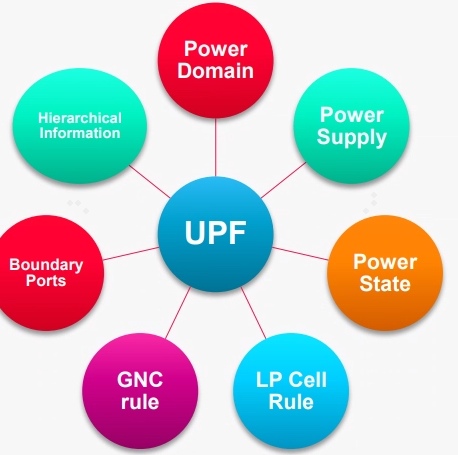

▪ UPF文件内容架构

▪ 电源网络定义(Power、Ground Nets)

▪ 电压域定义(Power Domain / Voltage Island)

▪ 芯片低功耗工作模式(Power State)

▪ 低功耗单元规则(Isolation、Shifter、Power Gating)

▪ 芯片边界供电定义(Boundary Ports)

▪ IP单元供电描述(GNC Rule）







---
